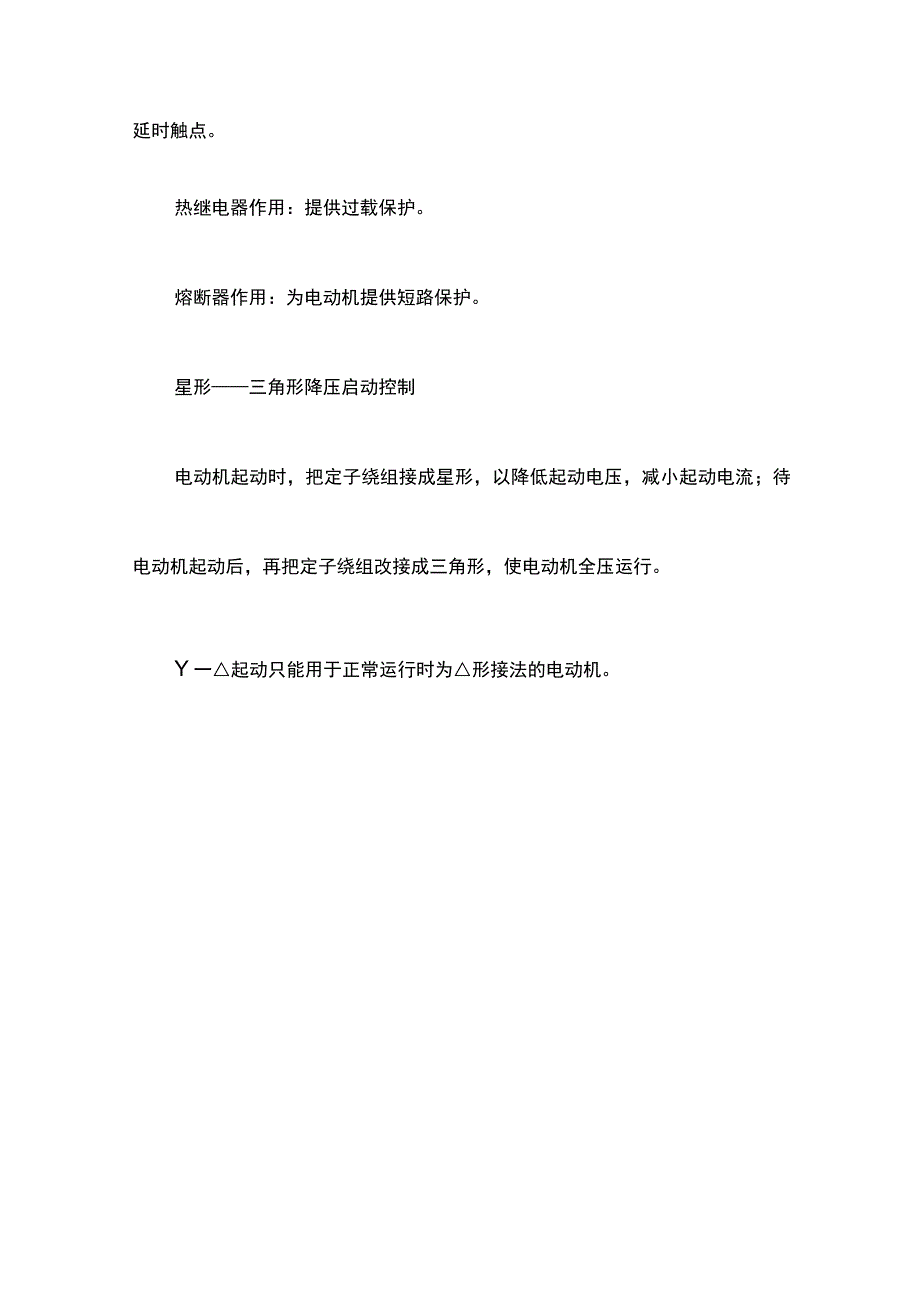

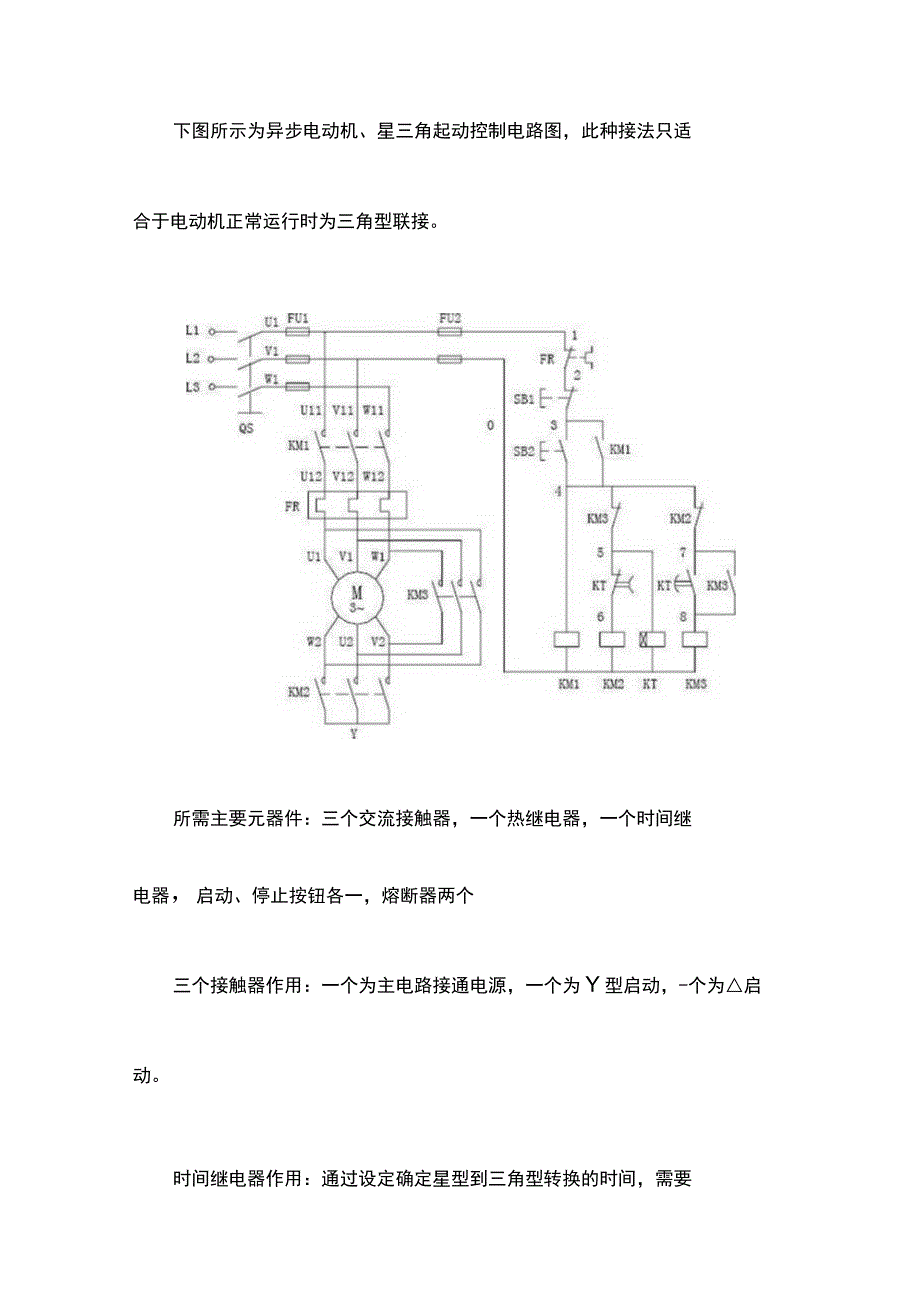

1、下图所示为异步电动机、星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，熔断器两个三个接触器作用：一个为主电路接通电源，一个为Y型启动，-个为启动。时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。热继电器作用：提供过载保护。熔断器作用：为电动机提供短路保护。星形三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。Y一起动只能用于正常运行时为形接法的电动机。这是一种降压启动方式，适用的电机有

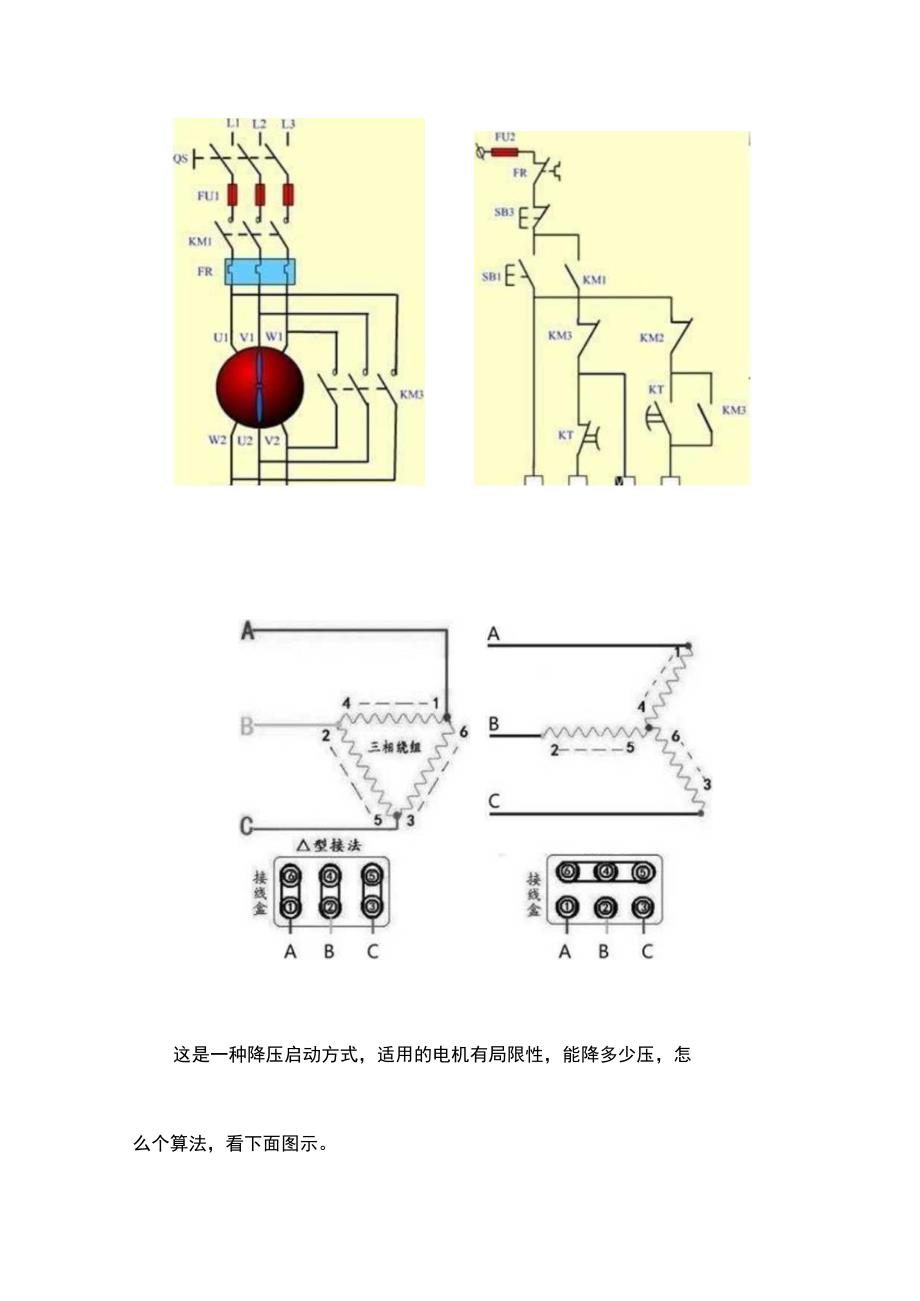

2、局限性，能降多少压，怎么个算法，看下面图示。/Y设：电机每相阻抗为Z三角形联结时：=4卷/星形联结时z.降压起动时的电流3NlJ为直接起动时的可以看到通过y-,能够实现降压启动，降压起动时的电流为直接启动时的l3o下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。先来看一下主接线图。主接线图Y-启动的话，先要星型启动的话，肯定KM和KM-Y先要启动,之后KM-Y要停下来，KM要一直得电，不然没电源肯定不行,KM和KM-要一直运行,到正常运行。接下来看下控制回路图吧：Y-起动控制电路根据上面一次回路的分析，再看这个控制回路，很简单的，
3、按下启动按钮SB2,主回路电源启动，KM线圈得电,其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住,而回路KT的NO（常开）触点得电后要延时闭合，使得型回路不得电，同时Y型启动的接触器常闭接点对回路有闭锁（Y-两回路都要有闭锁）。整定时间到后，时间继电器的常开触点瞬时闭合，接通型回路，KM-线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常
4、开也复归，电机此时已经处于正常运行状态，实现了降压启动。这里最需要注意的就是时间继电器的触点，带有延时的触点，是得电延时还是失电延时，一定要记牢才行，这里也是从网上学到的一个口诀，记住了也就好处理了。左凸右凹，延头瞬尾；左凹右凸，瞬头延尾；凹凸都有，延头延尾；NONC看常态。常闭通电a后证时断开k常闭断电后延时新开.仆时间继电器触头类型通电式断电式瞬时动作常闭触点常开触点N常闭断电仆后延时闭合常开通电为后延时闭合U这里凹凸指的是触头上面那个半弧，先要把触头竖起来，左右指的是触头相对于中间的直线是在左边还是右边，延头瞬尾，意指：线圈得电后，触点延时动作，而失电后，瞬时瞬时动作；瞬头延尾，意线圈得
5、电后，触点瞬时动作，失电后，延时复归。凹凸都有的，得电延时动作，失电也延时动作。NO指常开，NC指常闭，看常态，没得电它是常开还是常闭。接线实物电源指示灯直接并联到电源上。运转指示灯接到封角接触器常开上。启动指示灯接到封星接触器常开上。三相异步电机星三角降压启动，是解决电动机启动电流过大的常用方法之一。这种方法只适用于三角形接法的容量较大的电动机空载启动。其工作原理是：在电动机启动时将定子绕组结成星形降压启动;启动结束后，再将定子绕组接成三角形全压运行。这样星形启动，三角形运行的星三角启动方法，可以降低启动电流，减轻它对电网的冲星三角降压启动控制线路的接线技巧第一：1号线，断路器出来进停止按钮
6、常闭。零线直接进三个接触器的AL和时间继电器线圈。第二：2号线，停止出来的就是2号线，有两根一根进启动安妮常开，用来启动电路，另一根进接触器KM常开，自锁线。第三：3号线，启动按钮出来的这根进KM的常闭，（互锁的作用）。第四：4号线，KM常闭出来的线大家注意这根线，一根进时间继电器线圈，一根进时间继电器常闭，一根进KMY的常开。接线的时候一定区分开，大家看图中的接线第五：5号线：时间继电器常闭出来的线进KMY的线圈。第六;6号线，KMY常开出来的这根，一根进KM线圈，一根进KM线圈,一根进KMY的常闭，这里线多线大家接线的时候一根一根的接。第七：7号线，KMY常闭出来的这根线进KM的线圈。来源：网络电工以下资料免费领取，请主页赶快私信小编哦!
