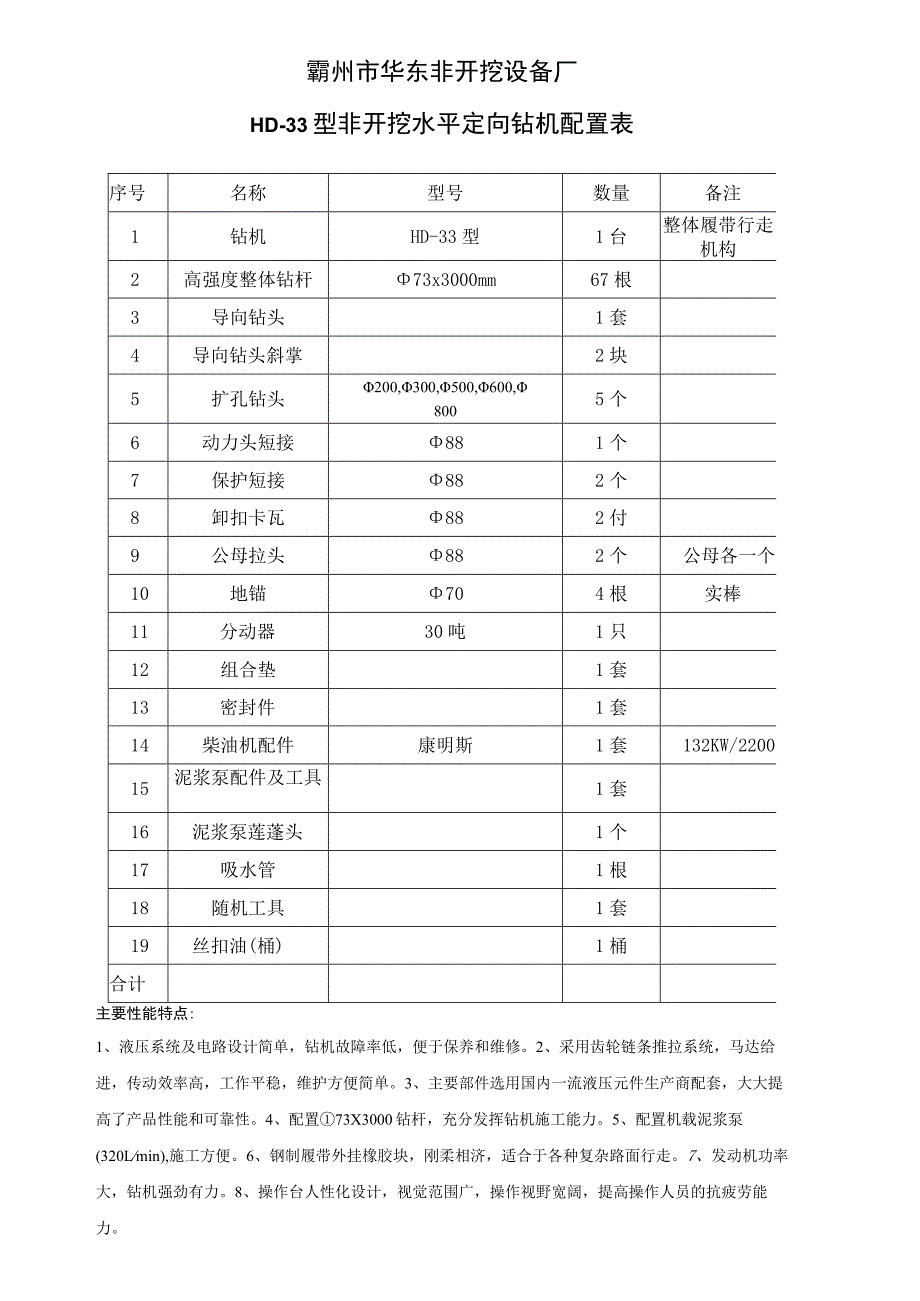

1、霸州市华东非开挖设备厂HD-33型非开挖水平定向钻机配置表序号名称型号数量备注1钻机HD-33型1台整体履带行走机构2高强度整体钻杆73x3000mm67根3导向钻头1套4导向钻头斜掌2块5扩孔钻头200,300,500,600,8005个6动力头短接881个7保护短接882个8卸扣卡瓦882付9公母拉头882个公母各一个10地锚704根实棒11分动器30吨1只12组合垫1套13密封件1套14柴油机配件康明斯1套132KW/220015泥浆泵配件及工具1套16泥浆泵莲蓬头1个17吸水管1根18随机工具1套19丝扣油(桶)1桶合计主要性能特点:1、液压系统及电路设计简单，钻机故障率低，便于保养和

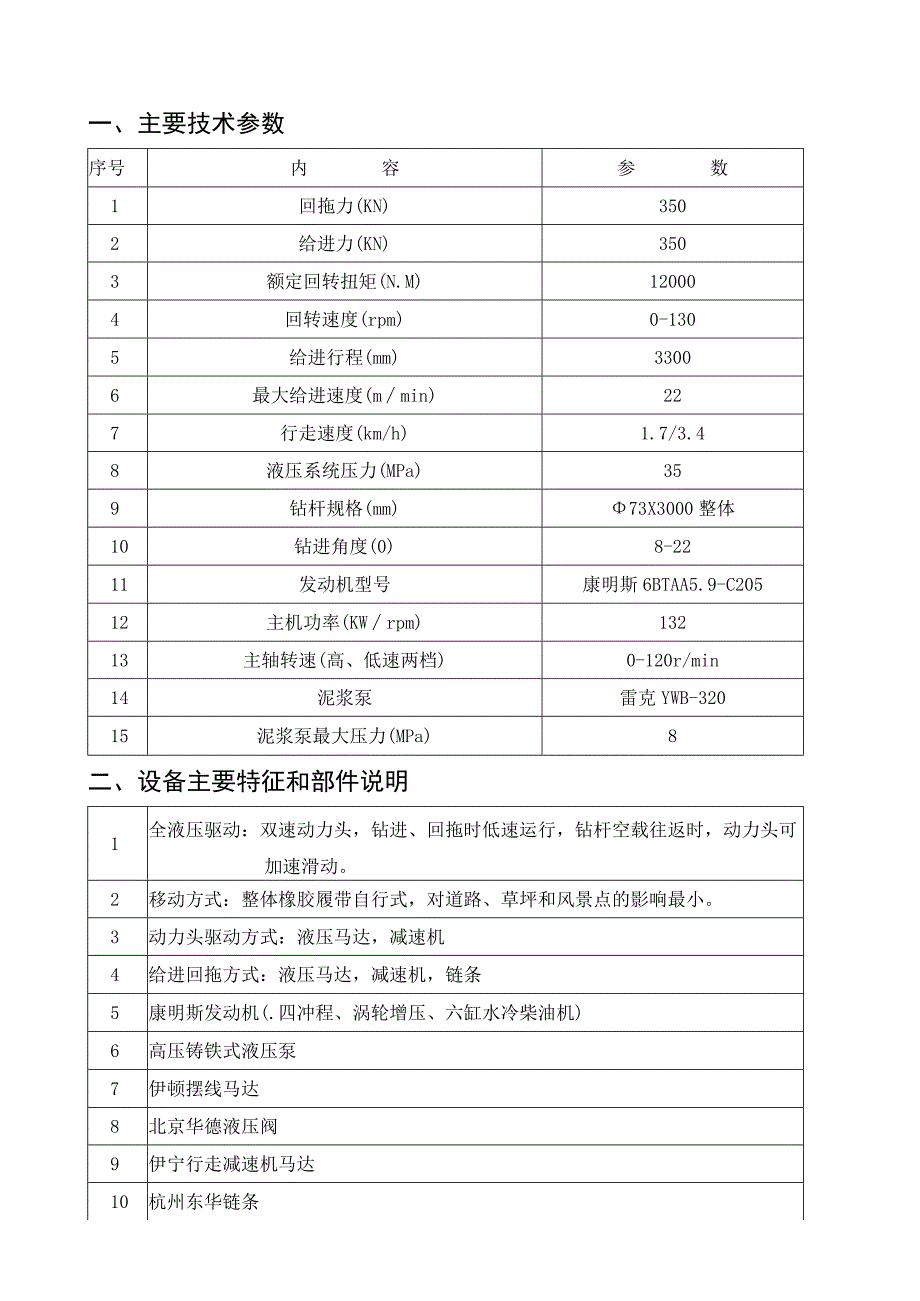

2、维修。2、采用齿轮链条推拉系统，马达给进，传动效率高，工作平稳，维护方便简单。3、主要部件选用国内一流液压元件生产商配套，大大提高了产品性能和可靠性。4、配置73X3000钻杆，充分发挥钻机施工能力。5、配置机载泥浆泵(320Lmin),施工方便。6、钢制履带外挂橡胶块，刚柔相济，适合于各种复杂路面行走。7、发动机功率大，钻机强劲有力。8、操作台人性化设计，视觉范围广，操作视野宽阔，提高操作人员的抗疲劳能力。一、主要技术参数序号内容参数1回拖力(KN)3502给进力(KN)3503额定回转扭矩(N.M)120004回转速度(rpm)0-1305给进行程(mm)33006最大给进速度(mmin)

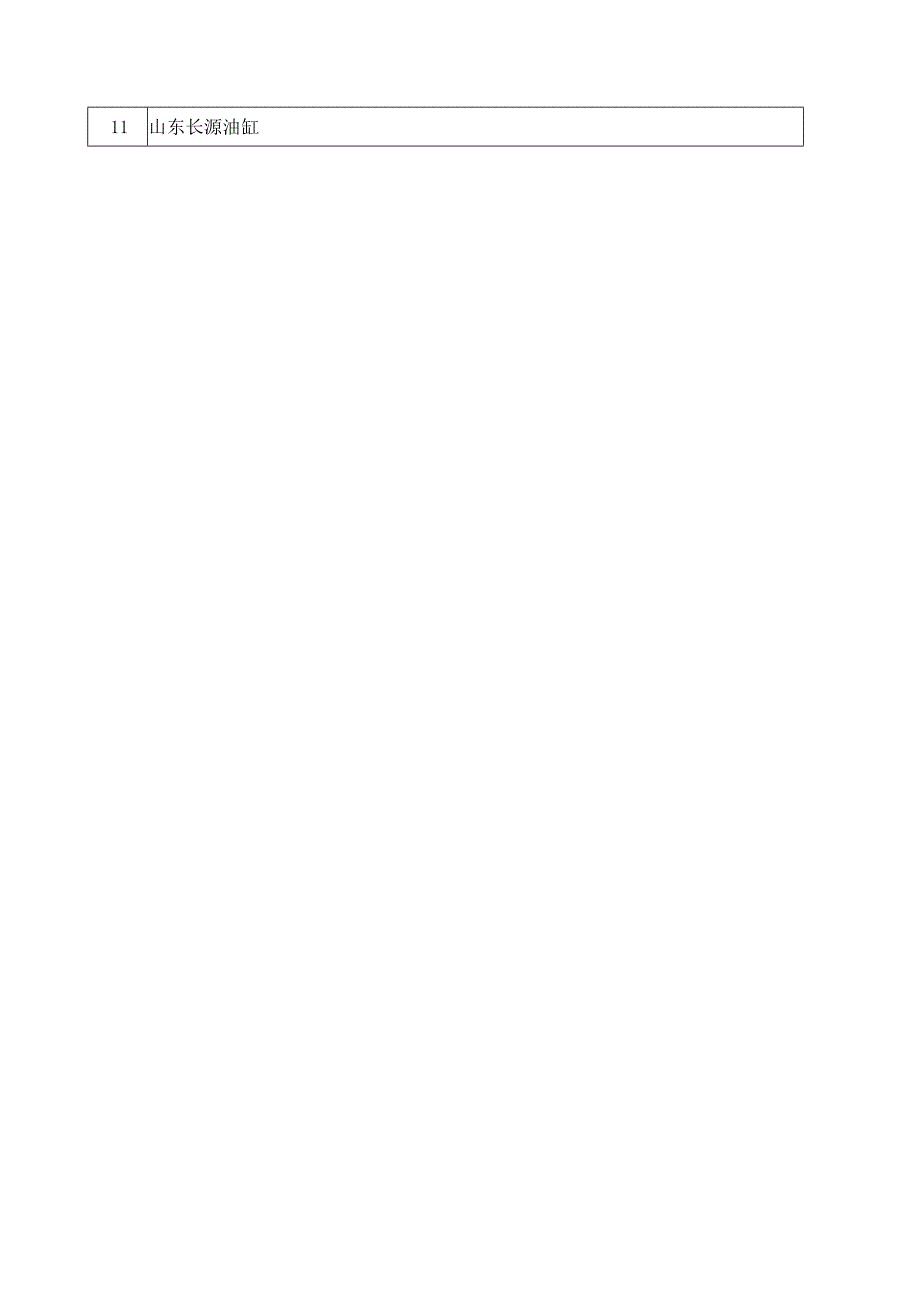

3、227行走速度(km/h)1.7/3.48液压系统压力(MPa)359钻杆规格(mm)73X3000整体10钻进角度(0)8-2211发动机型号康明斯6BTAA5.9-C20512主机功率(KWrpm)13213主轴转速(高、低速两档)0-120r/min14泥浆泵雷克YWB-32015泥浆泵最大压力(MPa)8二、设备主要特征和部件说明1全液压驱动：双速动力头，钻进、回拖时低速运行，钻杆空载往返时，动力头可加速滑动。2移动方式：整体橡胶履带自行式，对道路、草坪和风景点的影响最小。3动力头驱动方式：液压马达，减速机4给进回拖方式：液压马达，减速机，链条5康明斯发动机(.四冲程、涡轮增压、六缸水冷柴油机)6高压铸铁式液压泵7伊顿摆线马达8北京华德液压阀9伊宁行走减速机马达10杭州东华链条11山东长源油缸
