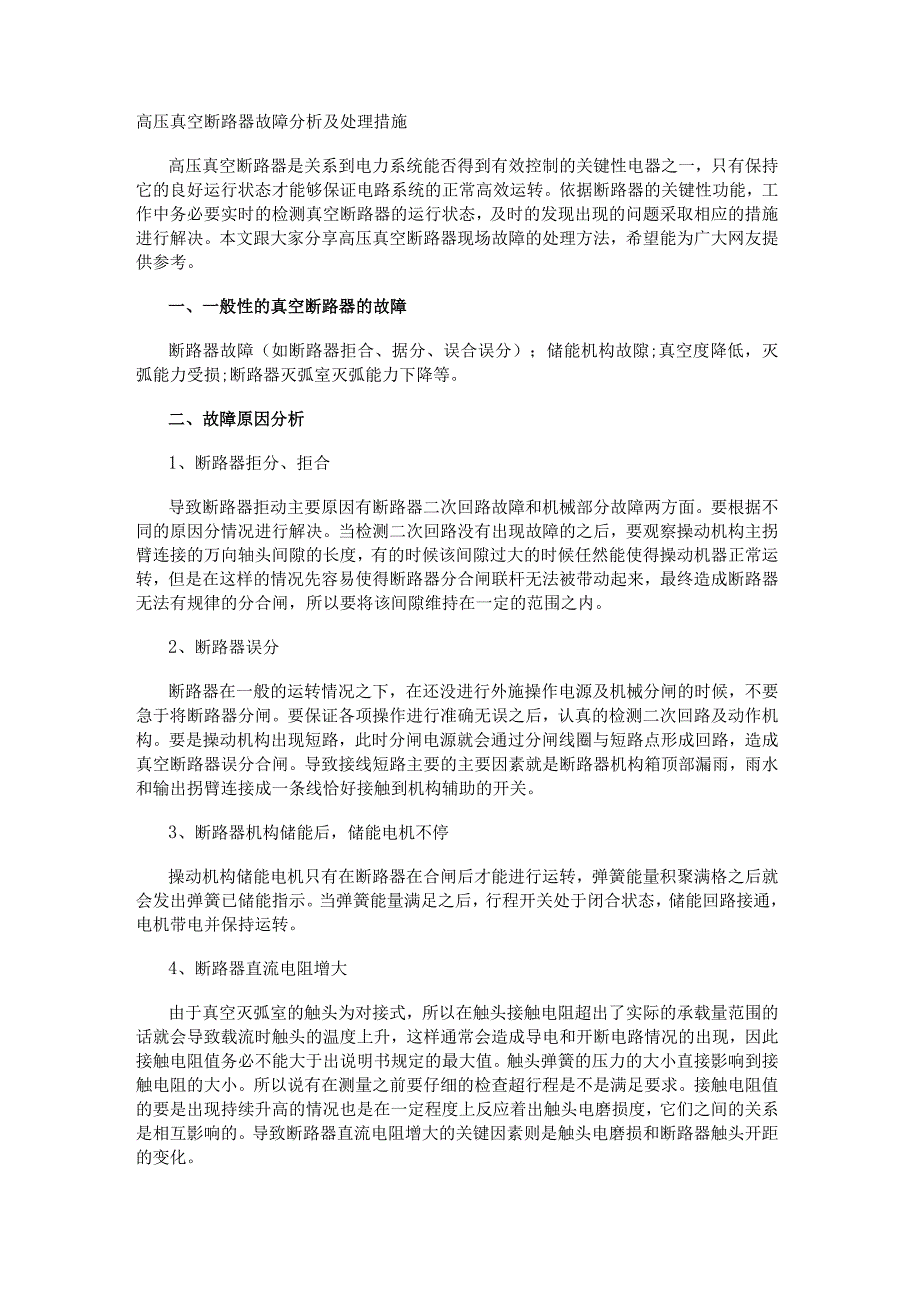

1、高压真空断路器故障分析及处理措施高压真空断路器是关系到电力系统能否得到有效控制的关键性电器之一，只有保持它的良好运行状态才能够保证电路系统的正常高效运转。依据断路器的关键性功能，工作中务必要实时的检测真空断路器的运行状态，及时的发现出现的问题采取相应的措施进行解决。本文跟大家分享高压真空断路器现场故障的处理方法，希望能为广大网友提供参考。一、一般性的真空断路器的故障断路器故障（如断路器拒合、据分、误合误分）；储能机构故隙;真空度降低，灭弧能力受损;断路器灭弧室灭弧能力下降等。二、故障原因分析1、断路器拒分、拒合导致断路器拒动主要原因有断路器二次回路故障和机械部分故障两方面。要根据不同的原因分情
2、况进行解决。当检测二次回路没有出现故障的之后，要观察操动机构主拐臂连接的万向轴头间隙的长度，有的时候该间隙过大的时候任然能使得操动机器正常运转，但是在这样的情况先容易使得断路器分合闸联杆无法被带动起来，最终造成断路器无法有规律的分合闸，所以要将该间隙维持在一定的范围之内。2、断路器误分断路器在一般的运转情况之下，在还没进行外施操作电源及机械分闸的时候，不要急于将断路器分闸。要保证各项操作进行准确无误之后，认真的检测二次回路及动作机构。要是操动机构出现短路，此时分闸电源就会通过分闸线圈与短路点形成回路，造成真空断路器误分合闸。导致接线短路主要的主要因素就是断路器机构箱顶部漏雨，雨水和输出拐臂连接
3、成一条线恰好接触到机构辅助的开关。3、断路器机构储能后，储能电机不停操动机构储能电机只有在断路器在合闸后才能进行运转，弹簧能量积聚满格之后就会发出弹簧已储能指示。当弹簧能量满足之后，行程开关处于闭合状态，储能回路接通，电机带电并保持运转。4、断路器直流电阻增大由于真空灭弧室的触头为对接式，所以在触头接触电阻超出了实际的承载量范围的话就会导致载流时触头的温度上升，这样通常会造成导电和开断电路情况的出现，因此接触电阻值务必不能大于出说明书规定的最大值。触头弹簧的压力的大小直接影响到接触电阻的大小。所以说有在测量之前要仔细的检查超行程是不是满足要求。接触电阻值的要是出现持续升高的情况也是在一定程度上

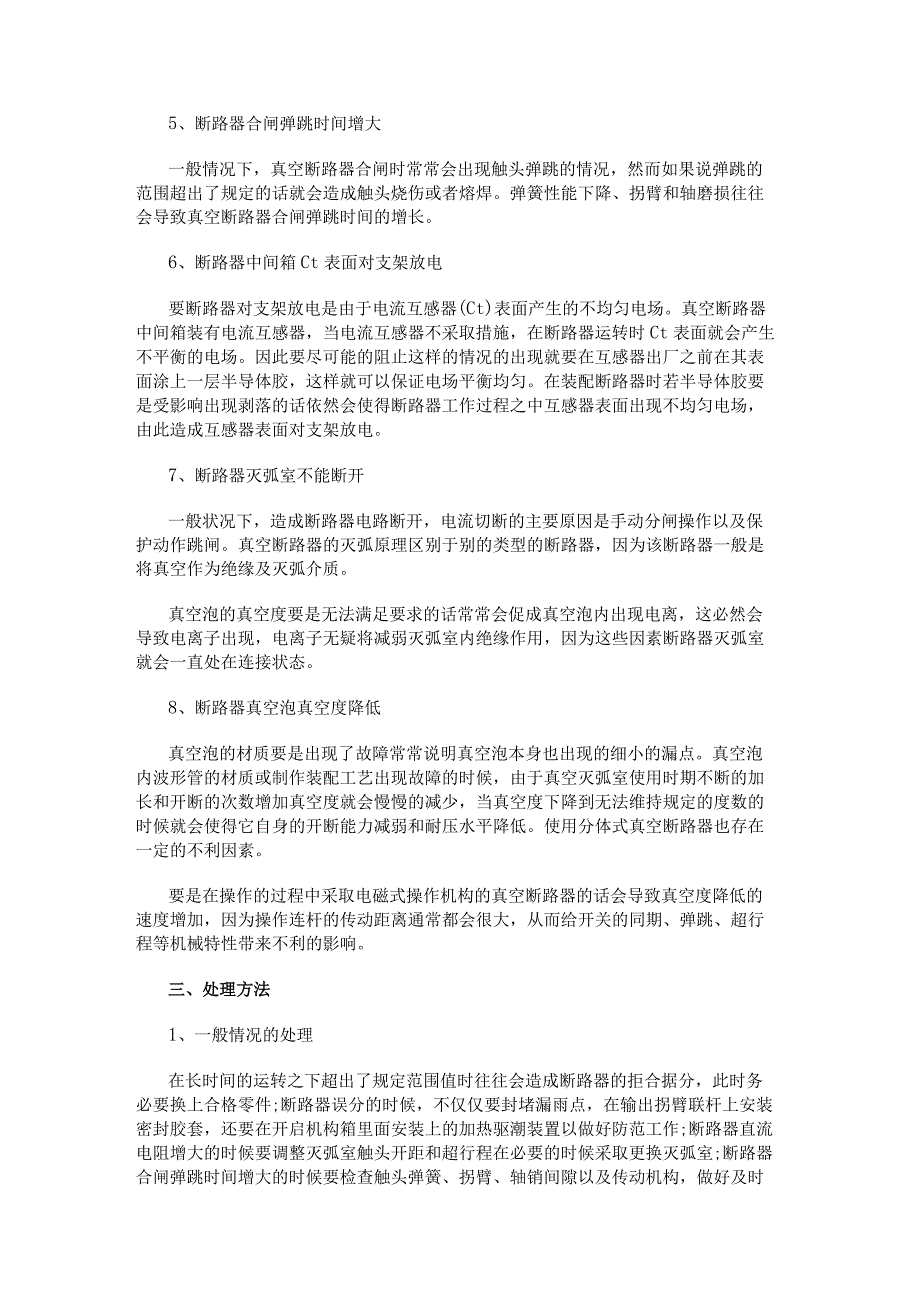

4、反应着出触头电磨损度，它们之间的关系是相互影响的。导致断路器直流电阻增大的关键因素则是触头电磨损和断路器触头开距的变化。5、断路器合闸弹跳时间增大一般情况下，真空断路器合闸时常常会出现触头弹跳的情况，然而如果说弹跳的范围超出了规定的话就会造成触头烧伤或者熔焊。弹簧性能下降、拐臂和轴磨损往往会导致真空断路器合闸弹跳时间的增长。6、断路器中间箱Ct表面对支架放电要断路器对支架放电是由于电流互感器(Ct)表面产生的不均匀电场。真空断路器中间箱装有电流互感器，当电流互感器不采取措施，在断路器运转时Ct表面就会产生不平衡的电场。因此要尽可能的阻止这样的情况的出现就要在互感器出厂之前在其表面涂上一层半导体
5、胶，这样就可以保证电场平衡均匀。在装配断路器时若半导体胶要是受影响出现剥落的话依然会使得断路器工作过程之中互感器表面出现不均匀电场，由此造成互感器表面对支架放电。7、断路器灭弧室不能断开一般状况下，造成断路器电路断开，电流切断的主要原因是手动分闸操作以及保护动作跳闸。真空断路器的灭弧原理区别于别的类型的断路器，因为该断路器一般是将真空作为绝缘及灭弧介质。真空泡的真空度要是无法满足要求的话常常会促成真空泡内出现电离，这必然会导致电离子出现，电离子无疑将减弱灭弧室内绝缘作用，因为这些因素断路器灭弧室就会一直处在连接状态。8、断路器真空泡真空度降低真空泡的材质要是出现了故障常常说明真空泡本身也出现的
6、细小的漏点。真空泡内波形管的材质或制作装配工艺出现故障的时候，由于真空灭弧室使用时期不断的加长和开断的次数增加真空度就会慢慢的减少，当真空度下降到无法维持规定的度数的时候就会使得它自身的开断能力减弱和耐压水平降低。使用分体式真空断路器也存在一定的不利因素。要是在操作的过程中采取电磁式操作机构的真空断路器的话会导致真空度降低的速度增加，因为操作连杆的传动距离通常都会很大，从而给开关的同期、弹跳、超行程等机械特性带来不利的影响。三、处理方法1、一般情况的处理在长时间的运转之下超出了规定范围值时往往会造成断路器的拒合据分，此时务必要换上合格零件;断路器误分的时候，不仅仅要封堵漏雨点，在输出拐臂联杆上

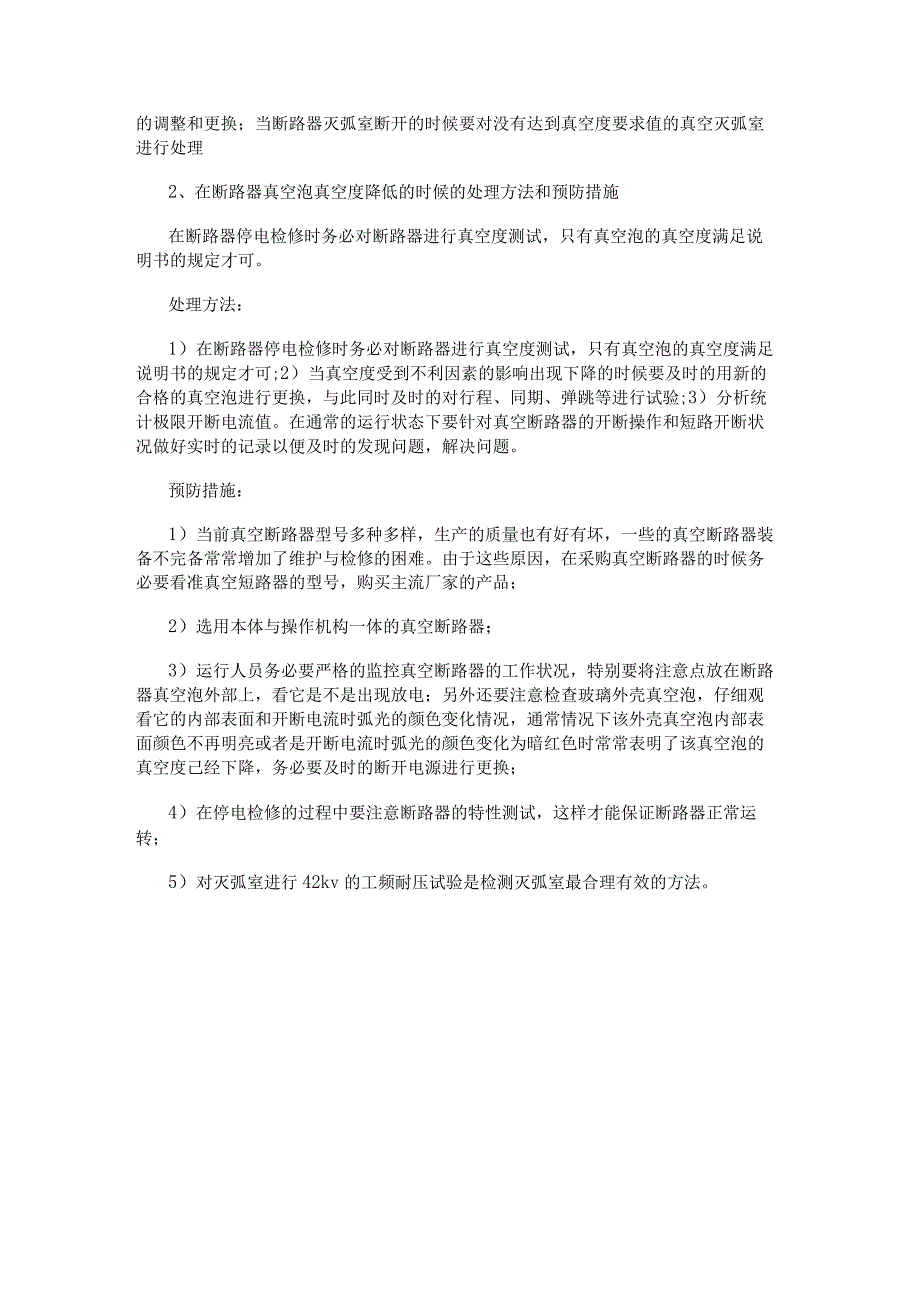

7、安装密封胶套，还要在开启机构箱里面安装上的加热驱潮装置以做好防范工作;断路器直流电阻增大的时候要调整灭弧室触头开距和超行程在必要的时候采取更换灭弧室;断路器合闸弹跳时间增大的时候要检查触头弹簧、拐臂、轴销间隙以及传动机构，做好及时的调整和更换；当断路器灭弧室断开的时候要对没有达到真空度要求值的真空灭弧室进行处理2、在断路器真空泡真空度降低的时候的处理方法和预防措施在断路器停电检修时务必对断路器进行真空度测试，只有真空泡的真空度满足说明书的规定才可。处理方法：1）在断路器停电检修时务必对断路器进行真空度测试，只有真空泡的真空度满足说明书的规定才可;2）当真空度受到不利因素的影响出现下降的时候要及
8、时的用新的合格的真空泡进行更换，与此同时及时的对行程、同期、弹跳等进行试验;3）分析统计极限开断电流值。在通常的运行状态下要针对真空断路器的开断操作和短路开断状况做好实时的记录以便及时的发现问题，解决问题。预防措施：1）当前真空断路器型号多种多样，生产的质量也有好有坏，一些的真空断路器装备不完备常常增加了维护与检修的困难。由于这些原因，在采购真空断路器的时候务必要看准真空短路器的型号，购买主流厂家的产品；2）选用本体与操作机构一体的真空断路器；3）运行人员务必要严格的监控真空断路器的工作状况，特别要将注意点放在断路器真空泡外部上，看它是不是出现放电；另外还要注意检查玻璃外壳真空泡，仔细观看它的内部表面和开断电流时弧光的颜色变化情况，通常情况下该外壳真空泡内部表面颜色不再明亮或者是开断电流时弧光的颜色变化为暗红色时常常表明了该真空泡的真空度己经下降，务必要及时的断开电源进行更换；4）在停电检修的过程中要注意断路器的特性测试，这样才能保证断路器正常运转；5）对灭弧室进行42kv的工频耐压试验是检测灭弧室最合理有效的方法。
