1、IOKV双电源备自投装置操作说明及注意事项配电设备必须进行命名和编号，进行手动操作时，应按操作程序表进行，一人操作，一人监护。1.送电操作：高压开关柜在具备送电备件下，首先检查主备两端进线电源侧带电（带电指示器灯亮）；检查备用电源进线断路器确在运行分开位置；检查二次控制回路及直流操作电源完好；检查备自投装置确在自动投入状态；检查主备进线断路器联锁装置（防合环误操作机械电气闭锁装置）接入可靠；检查主备电源进线柜微机保护装置（含备自投装置）系统取样二次电压（反应IOKV线电压或相电压）正确；以及检查高低压开关柜和变压器等一切完好情况下，主电源进线断路器通过二次控制开关（仪表门面板）电动合闸（后依次

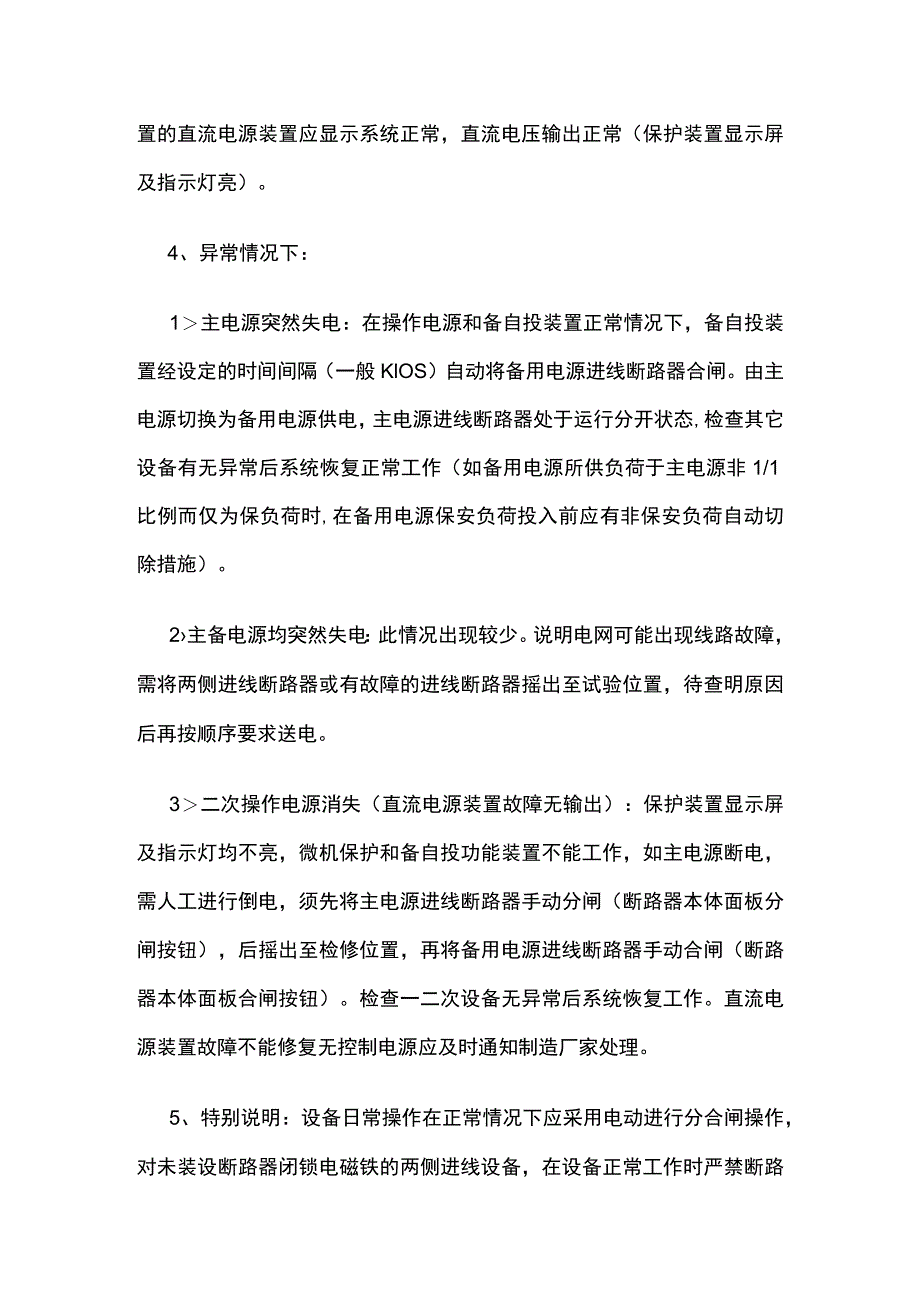

2、进行高压出线柜、变压器、低压柜的送电操作），配电设备带电工作。2、停电操作：与送电操作顺序相反。运行方式如变更为一路运行另一路退出，或两路同时停运检修，则在断路器电动分闸后将手车式断路器自运行位置摇出至检修位置，并挂禁止合闸，有人工作表示牌。二次操作电源需退出的须将二次控制开关分开。3、正常运行检查：正常运行中由主电源供电。主电源进线断路器在运行合闸位置,备用电源进线断路器在运行分开状态，微机保护备自投装置应在自动投入状态，二次控制回路控制开关均在闭合位置，提供操作电源装置的直流电源装置应显示系统正常，直流电压输出正常（保护装置显示屏及指示灯亮）。4、异常情况下：1主电源突然失电：在操作电源和

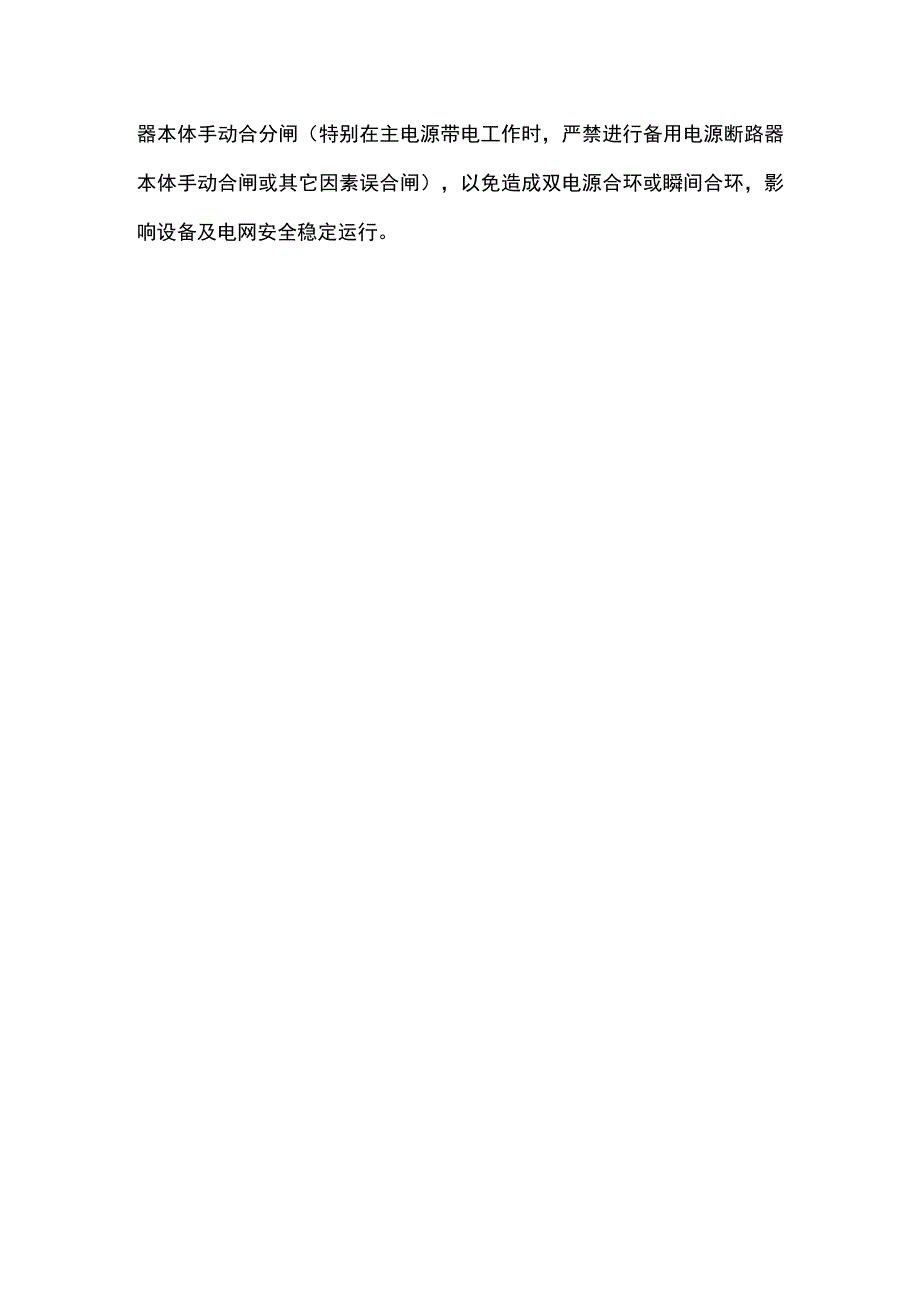

3、备自投装置正常情况下，备自投装置经设定的时间间隔（一般KlOS）自动将备用电源进线断路器合闸。由主电源切换为备用电源供电，主电源进线断路器处于运行分开状态,检查其它设备有无异常后系统恢复正常工作（如备用电源所供负荷于主电源非1/1比例而仅为保负荷时,在备用电源保安负荷投入前应有非保安负荷自动切除措施）。2主备电源均突然失电：此情况出现较少。说明电网可能出现线路故障，需将两侧进线断路器或有故障的进线断路器摇出至试验位置，待查明原因后再按顺序要求送电。3二次操作电源消失（直流电源装置故障无输出）：保护装置显示屏及指示灯均不亮，微机保护和备自投功能装置不能工作，如主电源断电，需人工进行倒电，须先将主电源进线断路器手动分闸（断路器本体面板分闸按钮），后摇出至检修位置，再将备用电源进线断路器手动合闸（断路器本体面板合闸按钮）。检查一二次设备无异常后系统恢复工作。直流电源装置故障不能修复无控制电源应及时通知制造厂家处理。5、特别说明：设备日常操作在正常情况下应采用电动进行分合闸操作，对未装设断路器闭锁电磁铁的两侧进线设备，在设备正常工作时严禁断路器本体手动合分闸（特别在主电源带电工作时，严禁进行备用电源断路器本体手动合闸或其它因素误合闸），以免造成双电源合环或瞬间合环，影响设备及电网安全稳定运行。
