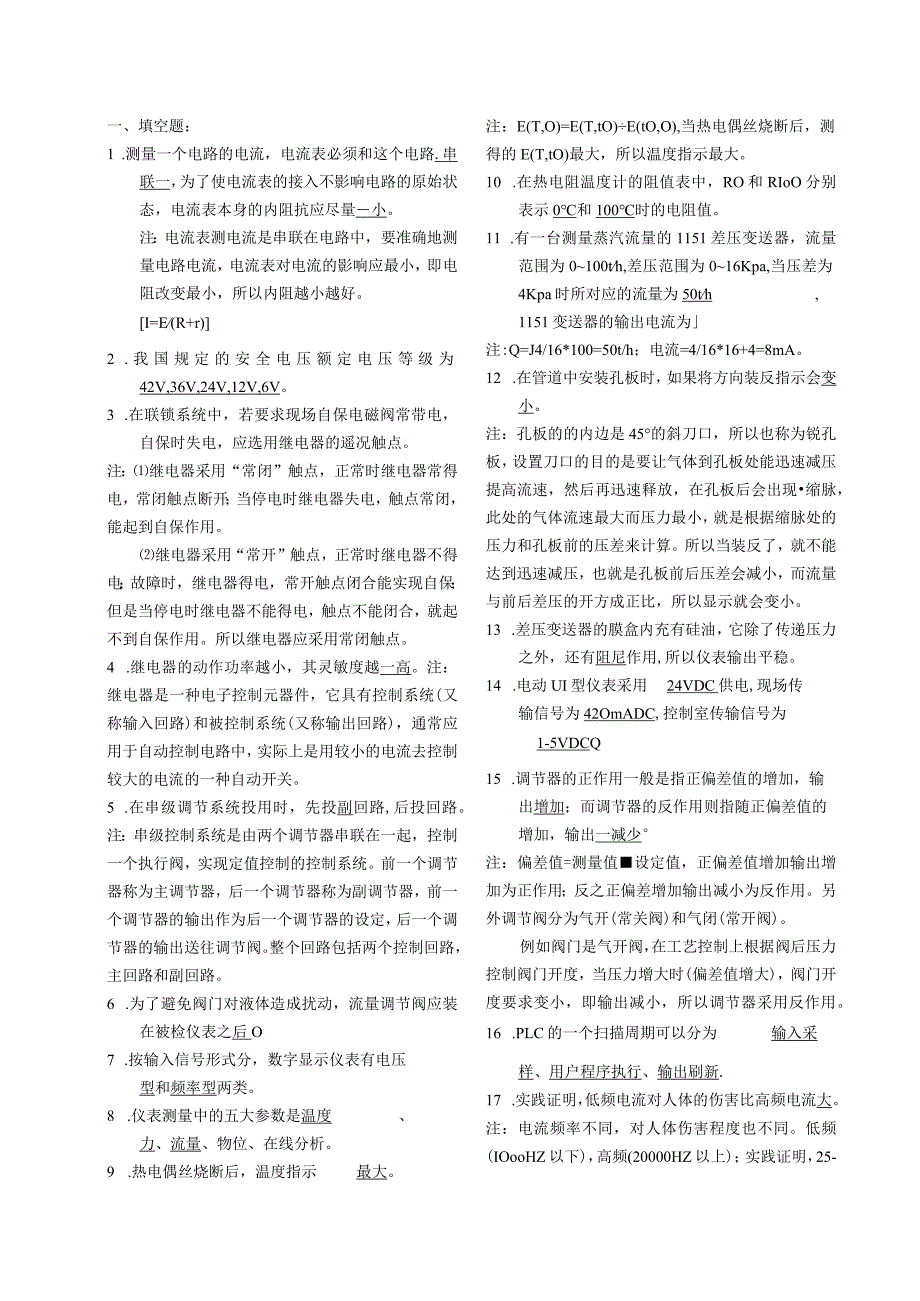

1、一、填空题：1 .测量一个电路的电流，电流表必须和这个电路.串联一，为了使电流表的接入不影响电路的原始状态，电流表本身的内阻抗应尽量小。注：电流表测电流是串联在电路中，要准确地测量电路电流，电流表对电流的影响应最小，即电阻改变最小，所以内阻越小越好。I=E(R+r)2 .我国规定的安全电压额定电压等级为42V,36V,24V,12V,6V。3 .在联锁系统中，若要求现场自保电磁阀常带电，自保时失电，应选用继电器的遥况触点。注：继电器采用“常闭”触点，正常时继电器常得电，常闭触点断开；当停电时继电器失电，触点常闭，能起到自保作用。继电器采用“常开”触点，正常时继电器不得电；故障时，继电器得电，常
2、开触点闭合能实现自保；但是当停电时继电器不能得电，触点不能闭合，就起不到自保作用。所以继电器应采用常闭触点。4 .继电器的动作功率越小，其灵敏度越一高。注：继电器是一种电子控制元器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，实际上是用较小的电流去控制较大的电流的一种自动开关。5 .在串级调节系统投用时，先投副回路,后投回路。注：串级控制系统是由两个调节器串联在一起，控制一个执行阀，实现定值控制的控制系统。前一个调节器称为主调节器，后一个调节器称为副调节器，前一个调节器的输出作为后一个调节器的设定，后一个调节器的输出送往调节阀。整个回路包括两个控制回
3、路，主回路和副回路。6 .为了避免阀门对液体造成扰动，流量调节阀应装在被检仪表之后O7 .按输入信号形式分，数字显示仪表有电压型和频率型两类。8 .仪表测量中的五大参数是温度、力、流量、物位、在线分析。9 .热电偶丝烧断后，温度指示最大。注：E(T,O)=E(T,tO)E(tO,O),当热电偶丝烧断后，测得的E(T,tO)最大，所以温度指示最大。10 .在热电阻温度计的阻值表中，RO和RIoO分别表示0和100时的电阻值。11 .有一台测量蒸汽流量的1151差压变送器，流量范围为0100th,差压范围为016Kpa,当压差为4Kpa时所对应的流量为50th,1151变送器的输出电流为注:Q=J
4、4/16*100=50t/h；电流=4/16*16+4=8mA。12 .在管道中安装孔板时，如果将方向装反指示会变小。注：孔板的的内边是45的斜刀口，所以也称为锐孔板，设置刀口的目的是要让气体到孔板处能迅速减压提高流速，然后再迅速释放，在孔板后会出现缩脉，此处的气体流速最大而压力最小，就是根据缩脉处的压力和孔板前的压差来计算。所以当装反了，就不能达到迅速减压，也就是孔板前后压差会减小，而流量与前后差压的开方成正比，所以显示就会变小。13 .差压变送器的膜盒内充有硅油，它除了传递压力之外，还有阻尼作用,所以仪表输出平稳。14 .电动UI型仪表采用24VDC供电,现场传输信号为42OmADC,控制
5、室传输信号为1-5VDCQ15 .调节器的正作用一般是指正偏差值的增加，输出增加；而调节器的反作用则指随正偏差值的增加，输出一减少注：偏差值=测量值设定值，正偏差值增加输出增加为正作用；反之正偏差增加输出减小为反作用。另外调节阀分为气开(常关阀)和气闭(常开阀)。例如阀门是气开阀，在工艺控制上根据阀后压力控制阀门开度，当压力增大时(偏差值增大)，阀门开度要求变小，即输出减小，所以调节器采用反作用。16 .PLC的一个扫描周期可以分为输入采样、用户程序执行、输出刷新.17 .实践证明，低频电流对人体的伤害比高频电流大。注：电流频率不同，对人体伤害程度也不同。低频(IOooHZ以下)，高频(200

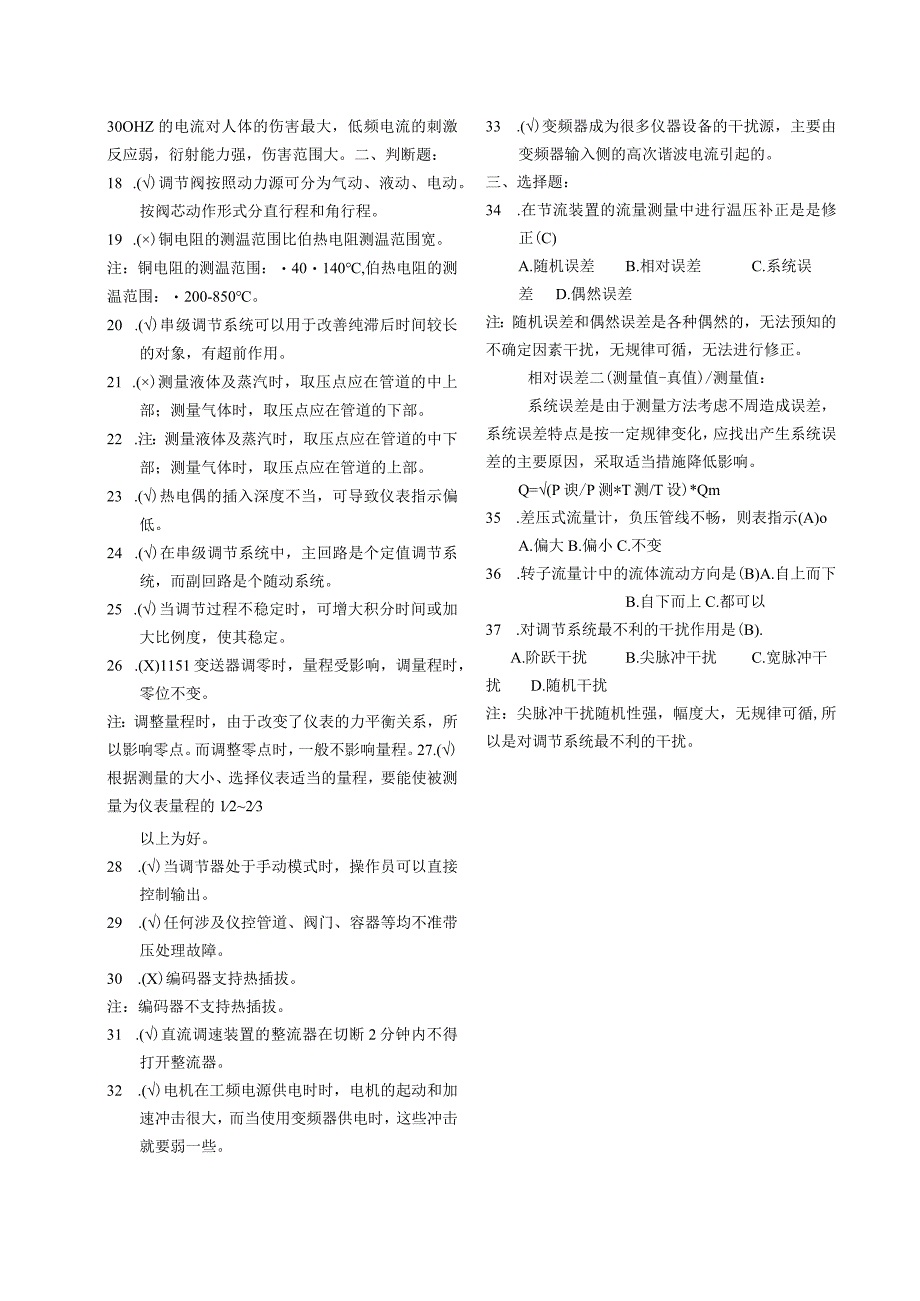

6、00HZ以上)；实践证明，25-30OHZ的电流对人体的伤害最大，低频电流的刺激反应弱，衍射能力强，伤害范围大。二、判断题：18 .()调节阀按照动力源可分为气动、液动、电动。按阀芯动作形式分直行程和角行程。19 .()铜电阻的测温范围比伯热电阻测温范围宽。注：铜电阻的测温范围：40140,伯热电阻的测温范围：200-850。20 .()串级调节系统可以用于改善纯滞后时间较长的对象，有超前作用。21 .()测量液体及蒸汽时，取压点应在管道的中上部；测量气体时，取压点应在管道的下部。22 .注：测量液体及蒸汽时，取压点应在管道的中下部；测量气体时，取压点应在管道的上部。23 .()热电偶的插入深
7、度不当，可导致仪表指示偏低。24 .()在串级调节系统中，主回路是个定值调节系统，而副回路是个随动系统。25 .()当调节过程不稳定时，可增大积分时间或加大比例度，使其稳定。26 .(X)1151变送器调零时，量程受影响，调量程时，零位不变。注：调整量程时，由于改变了仪表的力平衡关系，所以影响零点。而调整零点时，一般不影响量程。27.()根据测量的大小、选择仪表适当的量程，要能使被测量为仪表量程的1223以上为好。28 .()当调节器处于手动模式时，操作员可以直接控制输出。29 .()任何涉及仪控管道、阀门、容器等均不准带压处理故障。30 .(X)编码器支持热插拔。注：编码器不支持热插拔。31
8、 .()直流调速装置的整流器在切断2分钟内不得打开整流器。32 .()电机在工频电源供电时时，电机的起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。33 .()变频器成为很多仪器设备的干扰源，主要由变频器输入侧的高次谐波电流引起的。三、选择题：34 .在节流装置的流量测量中进行温压补正是是修正(C)A.随机误差B.相对误差C.系统误差D.偶然误差注：随机误差和偶然误差是各种偶然的，无法预知的不确定因素干扰，无规律可循，无法进行修正。相对误差二(测量值-真值)/测量值：系统误差是由于测量方法考虑不周造成误差，系统误差特点是按一定规律变化，应找出产生系统误差的主要原因，采取适当措施降

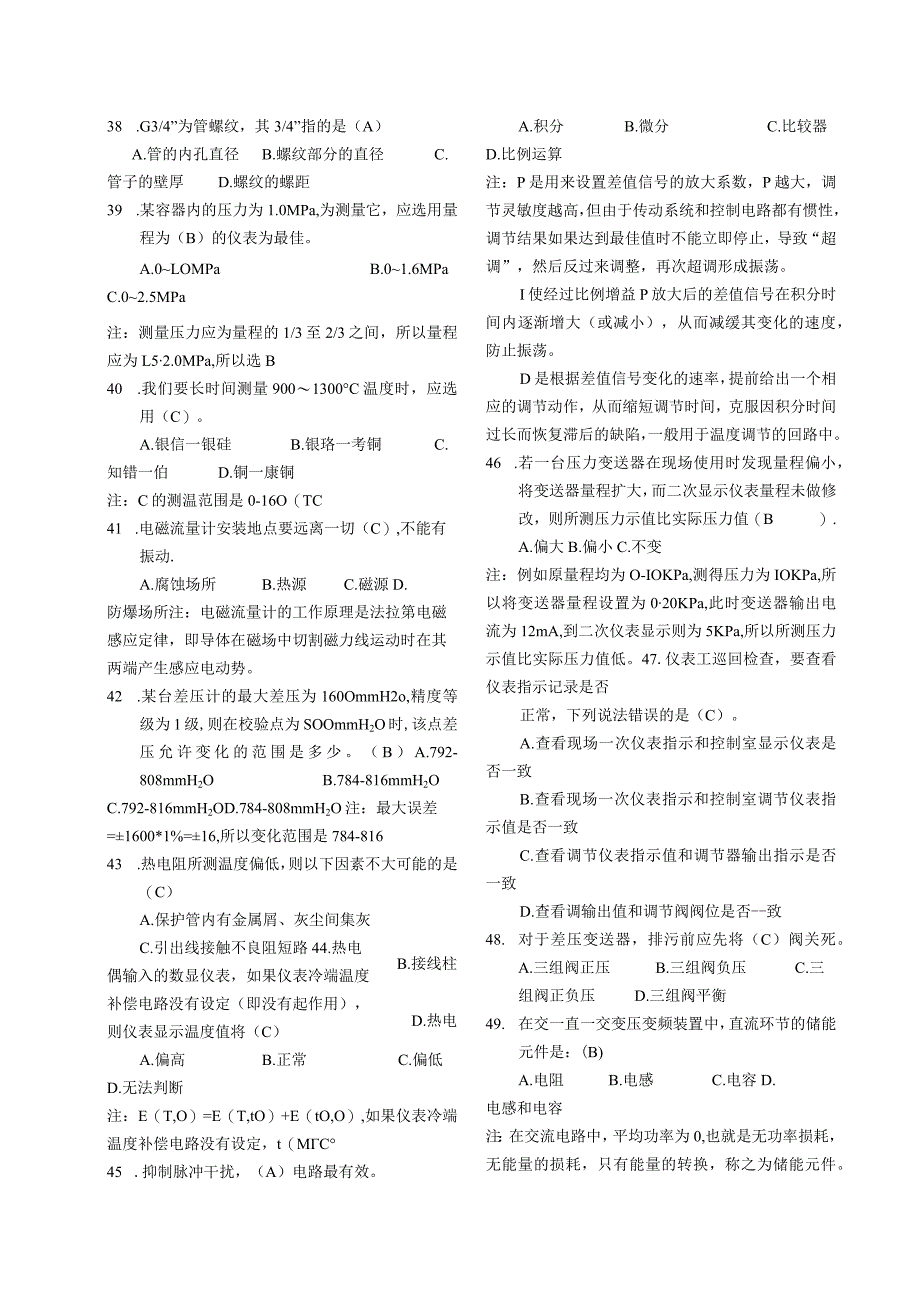

9、低影响。Q=(P谀/P测*T测/T设)*Qm35 .差压式流量计，负压管线不畅，则表指示(A)oA.偏大B.偏小C.不变36 .转子流量计中的流体流动方向是(B)A.自上而下B.自下而上C.都可以37 .对调节系统最不利的干扰作用是(B).A.阶跃干扰B.尖脉冲干扰C.宽脉冲干扰D.随机干扰注：尖脉冲干扰随机性强，幅度大，无规律可循,所以是对调节系统最不利的干扰。38 .G3/4”为管螺纹，其3/4”指的是（A）A.管的内孔直径B.螺纹部分的直径C.管子的壁厚D.螺纹的螺距39 .某容器内的压力为1.0MPa,为测量它，应选用量程为（B）的仪表为最佳。A.0LOMPaB.01.6MPaC.02
10、.5MPa注：测量压力应为量程的1/3至2/3之间，所以量程应为L52.0MPa,所以选B40 .我们要长时间测量9001300C温度时，应选用（C）。A.银信一银硅B.银珞一考铜C.知错一伯D.铜一康铜注：C的测温范围是0-16O（TC41 .电磁流量计安装地点要远离一切（C）,不能有振动.A.腐蚀场所B.热源C.磁源D.防爆场所注：电磁流量计的工作原理是法拉第电磁感应定律，即导体在磁场中切割磁力线运动时在其两端产生感应电动势。42 .某台差压计的最大差压为160OmmH2o,精度等级为1级,则在校验点为SOOmmH2O时,该点差压允许变化的范围是多少。（B）A.792-808mmH2OB.
11、784-816mmH2OC.792-816mmH2OD.784-808mmH2O注：最大误差=1600*1%=16,所以变化范围是784-81643 .热电阻所测温度偏低，则以下因素不大可能的是（C）A.保护管内有金属屑、灰尘间集灰C.引出线接触不良阻短路44.热电偶输入的数显仪表，如果仪表冷端温度补偿电路没有设定（即没有起作用），则仪表显示温度值将（C）B.接线柱D.热电A.偏高B.正常C.偏低D.无法判断注：E（T,O）=E（T,tO）+E（tO,O）,如果仪表冷端温度补偿电路没有设定，t（MC45 .抑制脉冲干扰，（A）电路最有效。A.积分B.微分C.比较器D.比例运算注：P是用来设置差
12、值信号的放大系数，P越大，调节灵敏度越高，但由于传动系统和控制电路都有惯性，调节结果如果达到最佳值时不能立即停止，导致“超调”，然后反过来调整，再次超调形成振荡。I使经过比例增益P放大后的差值信号在积分时间内逐渐增大（或减小），从而减缓其变化的速度，防止振荡。D是根据差值信号变化的速率，提前给出一个相应的调节动作，从而缩短调节时间，克服因积分时间过长而恢复滞后的缺陷，一般用于温度调节的回路中。46 .若一台压力变送器在现场使用时发现量程偏小，将变送器量程扩大，而二次显示仪表量程未做修改，则所测压力示值比实际压力值（B）.A.偏大B.偏小C.不变注：例如原量程均为O-IOKPa,测得压力为IOK
13、Pa,所以将变送器量程设置为020KPa,此时变送器输出电流为12mA,到二次仪表显示则为5KPa,所以所测压力示值比实际压力值低。47.仪表工巡回检查，要查看仪表指示记录是否正常，下列说法错误的是（C）。A.查看现场一次仪表指示和控制室显示仪表是否一致B.查看现场一次仪表指示和控制室调节仪表指示值是否一致C.查看调节仪表指示值和调节器输出指示是否一致D.查看调输出值和调节阀阀位是否-致48. 对于差压变送器，排污前应先将（C）阀关死。A.三组阀正压B.三组阀负压C.三组阀正负压D.三组阀平衡49. 在交一直一交变压变频装置中，直流环节的储能元件是：(B)A.电阻B.电感C.电容D.电感和电容
14、注：在交流电路中，平均功率为0,也就是无功率损耗，无能量的损耗，只有能量的转换，称之为储能元件。最常见的储能元件是电容和电感，电阻是耗能元件。在交一直一交变压变频装置中，直流环节的储能元件是电感，他是将电源能量转换成磁场，再把磁场转换成电源能量。四、问答题：50. (4分)用热电阻测量温度时，显示仪表出现以下故障现象：(1)显示仪表指示值比实际值低或示值不稳(2)显示仪表指示无穷大(3)显示仪表指示负值，试根据不同故障现象分析原因。(1)保护管内有金属屑、灰尘、接线柱间积灰；热电阻短路(2)热电阻或引出线断路；接线柱螺丝松动、接触不好(3)显示仪表与热电阻接线有错，或热电阻短路。51. (6分
15、)试写出差压变送器的校验过程？在调整差压变送器时，零点和量程会不会相互影响？答案：(校验过程略)调整量程时，由于改变了仪表的力平衡关系，所以影响零点。而调整零点时，一般不影响量程。五、计算题：52. (6分)115IGP压力变送器的测量范围原为O-100KPa,现零位迁移100%。则求：1 .仪表的测量范围变为多少？2 .仪表的量程是多少？3 .输入多少压力时，仪表的输出为4、12、了00%,所以：4 .测量范围成了100200KPa。5 .仪表的量程是200-100=100KPa。6 .输入为IooKPa时，仪表的输出为4mA。仪表的输出为12mA时，此时的输入压力为(12-4)/16*(200-100)+100=150Kpa;仪表的输出为20mA时，此时的输入压力200KPao53. (8分)现有一台精度等级为0.5级的测量仪表,量程为OTO(X)度。在正常情况下进行校验，其最大绝对误差为6度，求该仪表的：1、最大引用误差；2、基本误差；3、允许误差;4、仪表的精度是否合格。解：1.最
