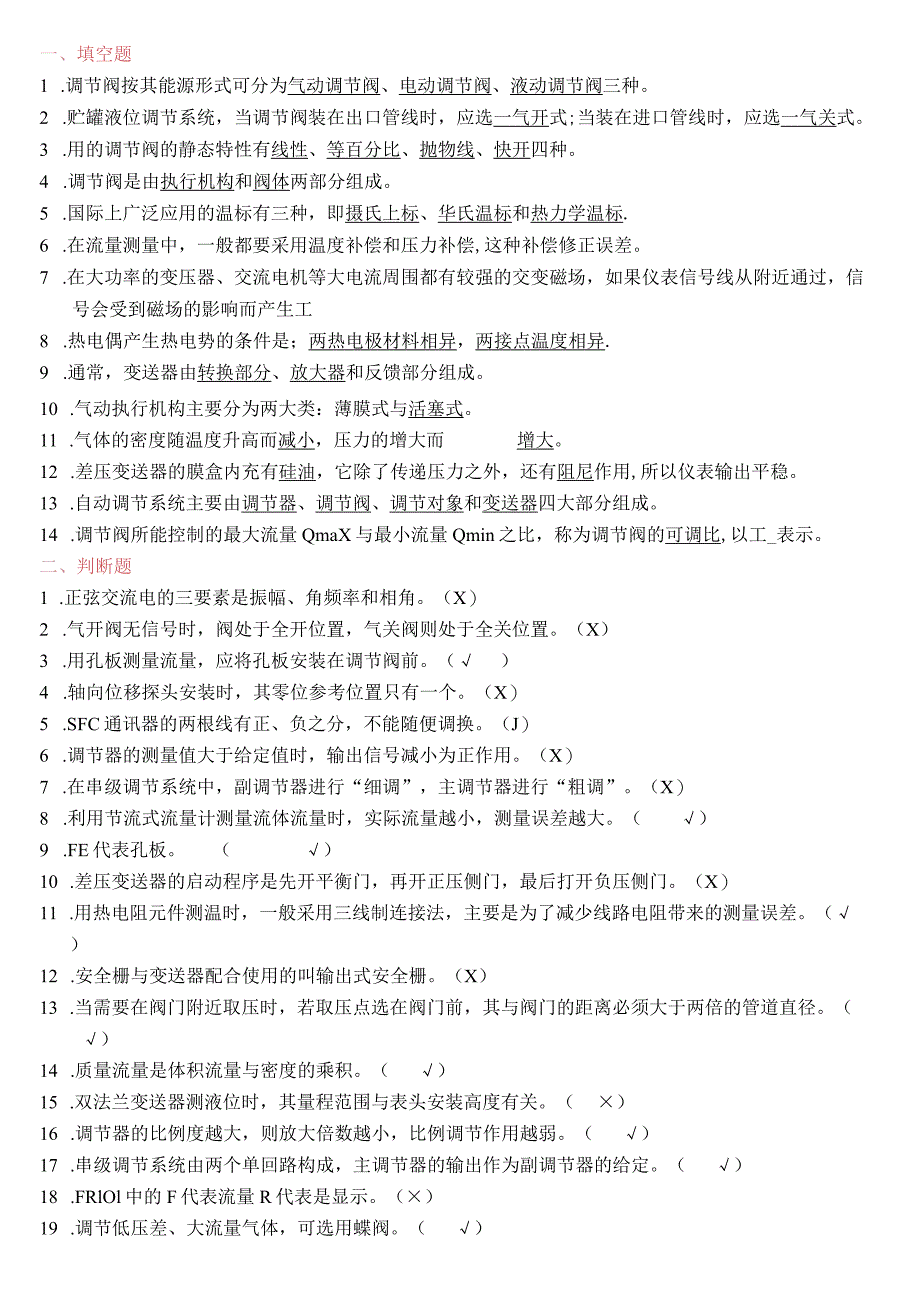

1、一、填空题1 .调节阀按其能源形式可分为气动调节阀、电动调节阀、液动调节阀三种。2 .贮罐液位调节系统，当调节阀装在出口管线时，应选一气开式;当装在进口管线时，应选一气关式。3 .用的调节阀的静态特性有线性、等百分比、抛物线、快开四种。4 .调节阀是由执行机构和阀体两部分组成。5 .国际上广泛应用的温标有三种，即摄氏上标、华氏温标和热力学温标.6 .在流量测量中，一般都要采用温度补偿和压力补偿,这种补偿修正误差。7 .在大功率的变压器、交流电机等大电流周围都有较强的交变磁场，如果仪表信号线从附近通过，信号会受到磁场的影响而产生工8 .热电偶产生热电势的条件是；两热电极材料相异，两接点温度相异.
2、9 .通常，变送器由转换部分、放大器和反馈部分组成。10 .气动执行机构主要分为两大类：薄膜式与活塞式。11 .气体的密度随温度升高而减小，压力的增大而增大。12 .差压变送器的膜盒内充有硅油，它除了传递压力之外，还有阻尼作用,所以仪表输出平稳。13 .自动调节系统主要由调节器、调节阀、调节对象和变送器四大部分组成。14 .调节阀所能控制的最大流量QmaX与最小流量Qmin之比，称为调节阀的可调比,以工_表示。二、判断题1 .正弦交流电的三要素是振幅、角频率和相角。（X）2 .气开阀无信号时，阀处于全开位置，气关阀则处于全关位置。（X）3 .用孔板测量流量，应将孔板安装在调节阀前。（）4 .轴
3、向位移探头安装时，其零位参考位置只有一个。（X）5 .SFC通讯器的两根线有正、负之分，不能随便调换。（J）6 .调节器的测量值大于给定值时，输出信号减小为正作用。（X）7 .在串级调节系统中，副调节器进行“细调”，主调节器进行“粗调”。（X）8 .利用节流式流量计测量流体流量时，实际流量越小，测量误差越大。（）9 .FE代表孔板。（）10 .差压变送器的启动程序是先开平衡门，再开正压侧门，最后打开负压侧门。（X）11 .用热电阻元件测温时，一般采用三线制连接法，主要是为了减少线路电阻带来的测量误差。（）12 .安全栅与变送器配合使用的叫输出式安全栅。（X）13 .当需要在阀门附近取压时，若取

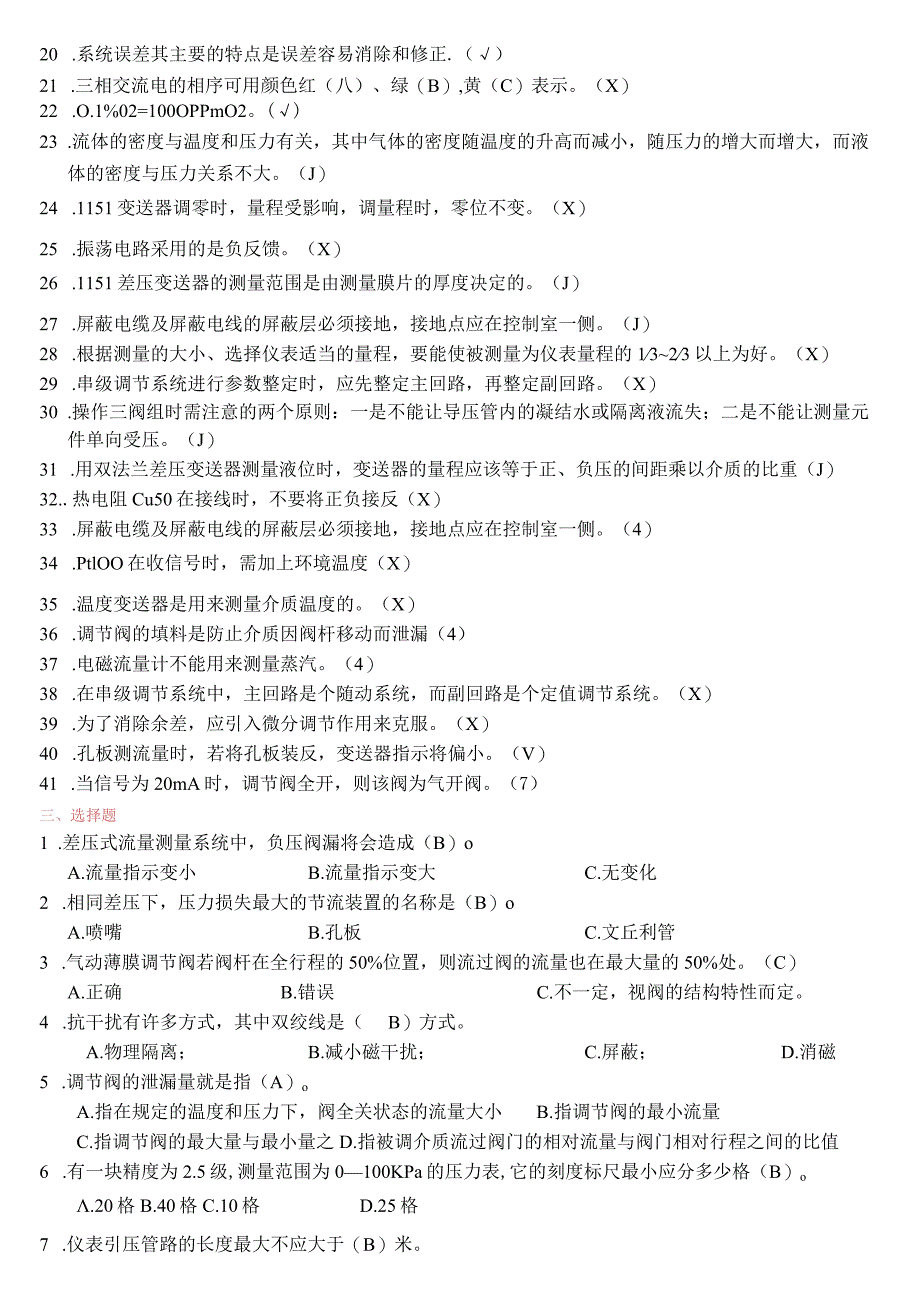

4、压点选在阀门前，其与阀门的距离必须大于两倍的管道直径。（）14 .质量流量是体积流量与密度的乘积。（）15 .双法兰变送器测液位时，其量程范围与表头安装高度有关。（）16 .调节器的比例度越大，则放大倍数越小，比例调节作用越弱。（）17 .串级调节系统由两个单回路构成，主调节器的输出作为副调节器的给定。（）18 .FRlOl中的F代表流量R代表是显示。（）19 .调节低压差、大流量气体，可选用蝶阀。（）20 .系统误差其主要的特点是误差容易消除和修正.（）21 .三相交流电的相序可用颜色红（八）、绿（B）,黄（C）表示。（X）22 .O.1%02=100OPPmO2。()23 .流体的密度与温
5、度和压力有关，其中气体的密度随温度的升高而减小，随压力的增大而增大，而液体的密度与压力关系不大。（J）24 .1151变送器调零时，量程受影响，调量程时，零位不变。（X）25 .振荡电路采用的是负反馈。（X）26 .1151差压变送器的测量范围是由测量膜片的厚度决定的。（J）27 .屏蔽电缆及屏蔽电线的屏蔽层必须接地，接地点应在控制室一侧。（J）28 .根据测量的大小、选择仪表适当的量程，要能使被测量为仪表量程的1323以上为好。（X）29 .串级调节系统进行参数整定时，应先整定主回路，再整定副回路。（X）30 .操作三阀组时需注意的两个原则：一是不能让导压管内的凝结水或隔离液流失；二是不能让
6、测量元件单向受压。（J）31 .用双法兰差压变送器测量液位时，变送器的量程应该等于正、负压的间距乘以介质的比重（J）32.热电阻Cu50在接线时，不要将正负接反（X）33 .屏蔽电缆及屏蔽电线的屏蔽层必须接地，接地点应在控制室一侧。（4）34 .PtlOO在收信号时，需加上环境温度（X）35 .温度变送器是用来测量介质温度的。（X）36 .调节阀的填料是防止介质因阀杆移动而泄漏（4）37 .电磁流量计不能用来测量蒸汽。（4）38 .在串级调节系统中，主回路是个随动系统，而副回路是个定值调节系统。（X）39 .为了消除余差，应引入微分调节作用来克服。（X）40 .孔板测流量时，若将孔板装反，变送

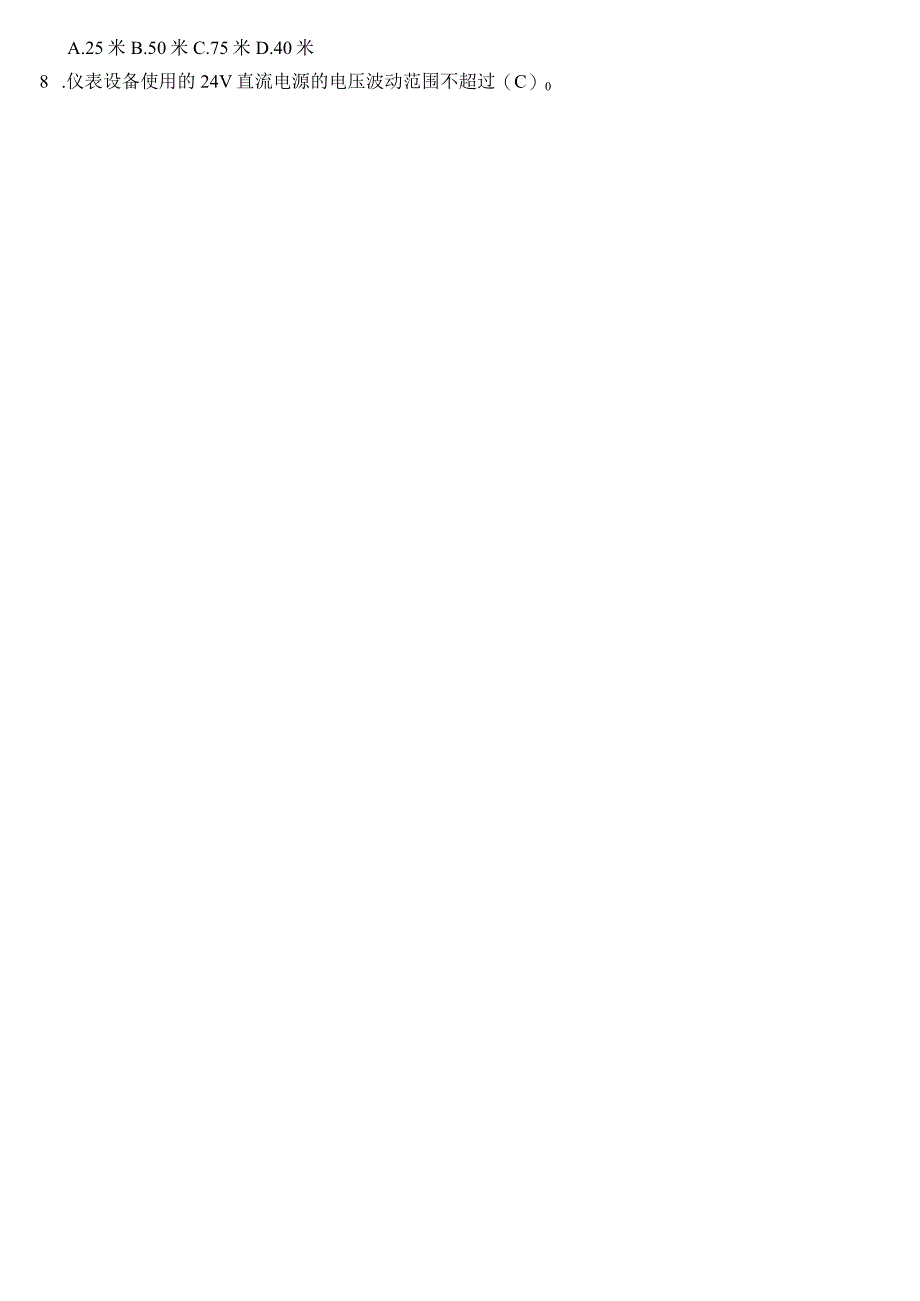

7、器指示将偏小。（V）41 .当信号为20mA时，调节阀全开，则该阀为气开阀。（7）三、选择题1 .差压式流量测量系统中，负压阀漏将会造成（B）oA.流量指示变小B.流量指示变大C.无变化2 .相同差压下，压力损失最大的节流装置的名称是（B）oA.喷嘴B.孔板C.文丘利管3 .气动薄膜调节阀若阀杆在全行程的50%位置，则流过阀的流量也在最大量的50%处。（C）A.正确B.错误C.不一定，视阀的结构特性而定。4 .抗干扰有许多方式，其中双绞线是（B）方式。A.物理隔离；B.减小磁干扰；C.屏蔽；D.消磁5 .调节阀的泄漏量就是指（A）oA.指在规定的温度和压力下，阀全关状态的流量大小B.指调节阀的
8、最小流量C.指调节阀的最大量与最小量之D.指被调介质流过阀门的相对流量与阀门相对行程之间的比值6 .有一块精度为2.5级,测量范围为0100KPa的压力表,它的刻度标尺最小应分多少格（B）o.20格B.40格C.10格D.25格7 .仪表引压管路的长度最大不应大于（B）米。A.25米B.50米C.75米D.40米8 .仪表设备使用的24V直流电源的电压波动范围不超过（C）0A. 1% B. 3% C. 5% D. 10%9 .热电偶测温原理基于（C）。A.热阻效应B.热磁效应C.热电效应10 .热电偶输出电压与（C）有关。A.热电偶两端温度B.热电偶热端温度D.热压效应C.热电偶两端温度与电极
9、材料D.热电偶两端温度、电极材料及长度11 .当温度取源部件与工艺管道呈倾斜安装时，取源部件应（B）介质流向插入。A.顺着B.逆着C.不受上述规定限制12 .下列气动薄膜调节阀是气开式的有（B、C）13 .自力式调节阀按作用方式不同可分为（C）C.阀前式和阀后式C.线性C.介质压力不稳定D）不供电A.正作用和反作用B.气开式和气关式14 .调节阀经常小开度工作时，宜选用（八）A.等百分比B.快开15 .一般情况下，气动活塞式执行机构振荡的原因是（八）A.执行机构的输出力不够B.系统振荡16 .热电偶供电为：（八）A）直流B）交流C）三相交流17 .向差压变送器的正、负压室同时输入相同的的压力时
10、，变送器的输出零位产生偏移，偏移值随着静压的增加而发生变化，这种由于静压而产生的误差叫什么？（八）A）静压误差B）相对误差O基本误差18 .FRCAS101中FRCAS表示（八）A）流量记录调节报警联锁B）流量显示联锁报警控制O流量调节显示记录联锁。19 .分程调节系统中两阀信号范围分段由（C）实现.A.调节器；B.电气转换器；C.阀门定位器；D.变送器20 .设计一套用孔板测量流量的系统中，温度元件应安装在（B）。A孔板前B孔板后21 .某容器内的压力为LOMPa,为测量它，应选用量程为（B）的仪表为最佳。A0l.OMPaB0l.6MPaC02.5MPa22 .调节系统中调节正反作用的确定是
11、依据（B）。A实现闭环回路的正反馈；B实现闭环回路的负反馈；C系统的放大倍数恰到好处23 .在自动控制和检测中，与变送器配合使用的是（C）与执行器配合使用的是（D）A安保器；B配电器；C输入式安全栅；D输出式安全栅24 .在校验EJA430A压力变送器时BT200上显示ILLEGALSPAN时其原因是（B）A、HRV超出设定值C放大器错误B、量程超过设定值D、输入超出膜盒测量极限25 .正确选择压缩机防喘振调节阀作用形式是（C）.A.阀前式；B.气开式；C,气关式；D.阀后式26 .若一台1151压力变送器接线有接地现象，则会（A）.A.电压降低；B.电压升高；c.电流降低；D.电流增大27
12、.一台1151压力变送椿量程范围为。300kPa,现零位正迁50%,则仪表的量程为（B）。A.150kPa;B.300kPa;C450kPa;D.250kPa28 .对于差压变送器，排污前应先将（C）阀关死。（八）三组阀正压（B）三组阀负压（C）三组阀正负压（D）三组阀平衡29 .检测仪表的结构不包括（D）部分。（八）检测传感部分（B）转换传送部分（C）显示部分（D）调节部分30 .按国家计量规定，差压式流量计在满量程（B）以下一般不宜使用。（八）20%（B）30%（C）40%（D）50%31 .标准压力表的精度等级应不低于（A）0（八）0.4级（B）0.25级（C）0.1级（D）LO级32
13、.一个开口水罐，高10米，当其充满时，罐底的压力为（B）MPa。（八）0.98（B）0.098（C）1（D）0.133 .如果三阀组的正压阀堵死、负压阀畅通，则差压计指示（C）O（八）偏高（B）偏低（C）跑零下（D）跑最大34 .摄氏温度100相当于华氏温度（C）T0（八）378（B）373.19（C）212（D）10035 .一台普通的压力变送器当被测压力（A）大气压时，测压元件就会变形，仪表才会有输出。（八）大于（B）等于（C）小于（D）不确定36 .要确定调节器的作用方式，必须先确定（B）作用方式。（八）变送器（B）调节阀（C）对象（D）被控变量37 .1151系列变送器的精度等级为0.
14、5级，则其最大输出误差不超过（B）m0（八）0.1（B）0.08（C）0.05（D）0.0138 .用变送器输出直接控制调节阀，能否起到调节作用。（C）A）能B）不能C）视控制要求而定。39 .补偿导线的正确敷设应从热电偶起敷到（C）为止。A）就地接线箱B）二次仪表O与冷端补偿装置同温的地方。40 .低噪音调节阀常用的是（B）。A）单座阀B）套筒阀O隔膜阀D）角阀。41 .在热电阻温度计中，电阻和温度的关系是（八）。A）近似线性B）非线性C）水平直线42 .常用补偿导线把热电偶电势引入测温仪表，补偿导线的长度对其测量有无影响（B）。A）有影响B）无影响O要根据具体情况而定43 .电容式差压变送
15、器的正负导压管与正负压室方向相反时，不必改动导压管，只需将其电路部件相对于测量膜盒不见转动多少角度？(C)A)90度B)360度C)180度四、问答题1 .热电阻元件在使用发生的常见故障有那些？答：热电阻常见故障有：(1) 热电阻丝之间短路或接地：(2) 热电阻丝断开：(3) 保护套管内积水：(4) 电阻元件与接线盒之间引出导线断路。2 .热电阻温度计的工作原理？哪些材料常用来做热电阻？答：热电阻温度计利用了导体或半导体的电阻值随温度而变化的性质。常用的热电阻有钳电阻和铜电阻。3 .调整差压变送器时，零点和量程会不会相互影响？答：调整量程时，由于改变了仪表的力平衡关系，所以影响零点。而调整零点时，一般不影响量程。4 .什么叫流量？有那几种表示方法？互相之间的关系是什么？答:流量是指单位时间内流过某管道某一截面的流体数量。流量分体积
