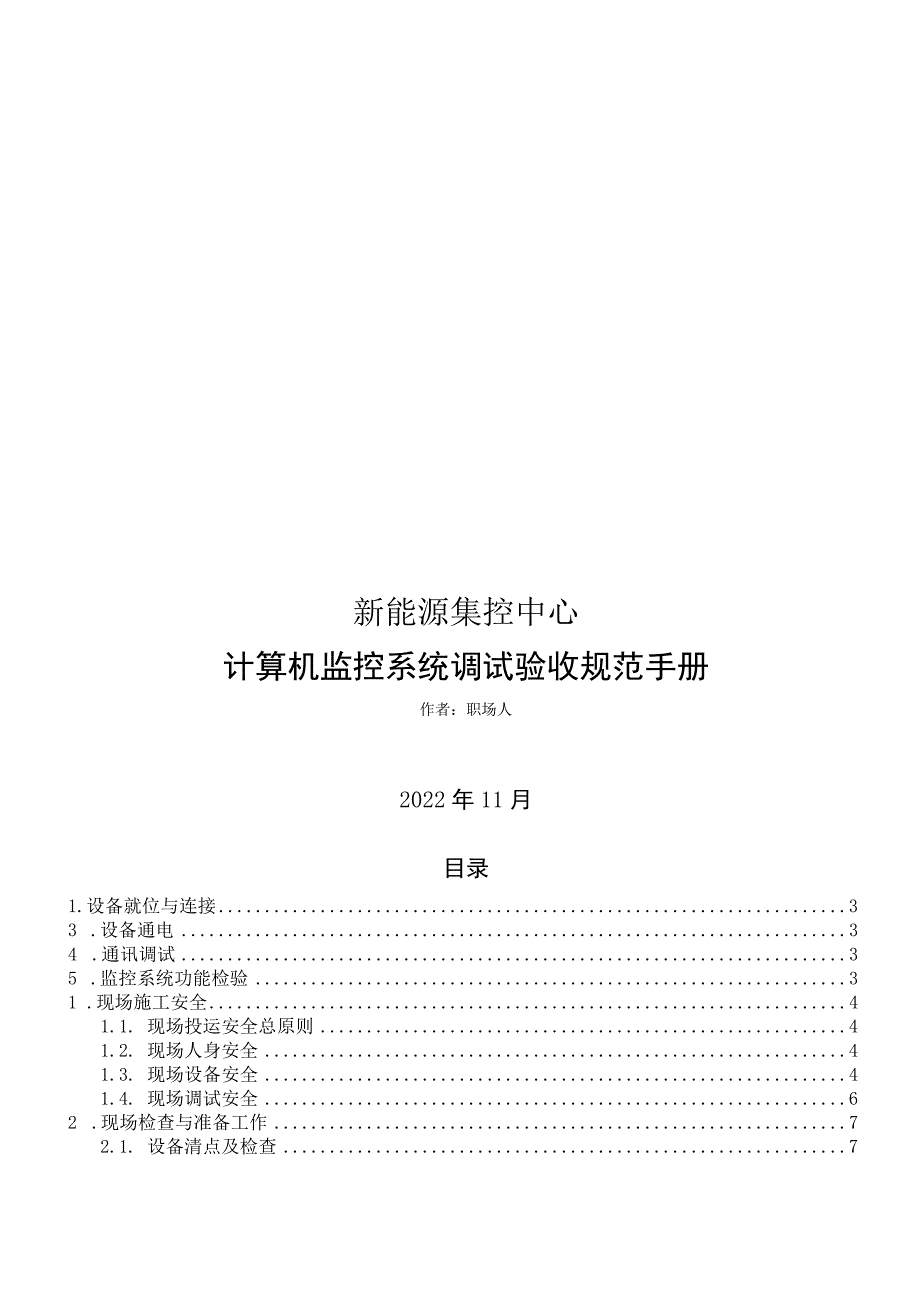

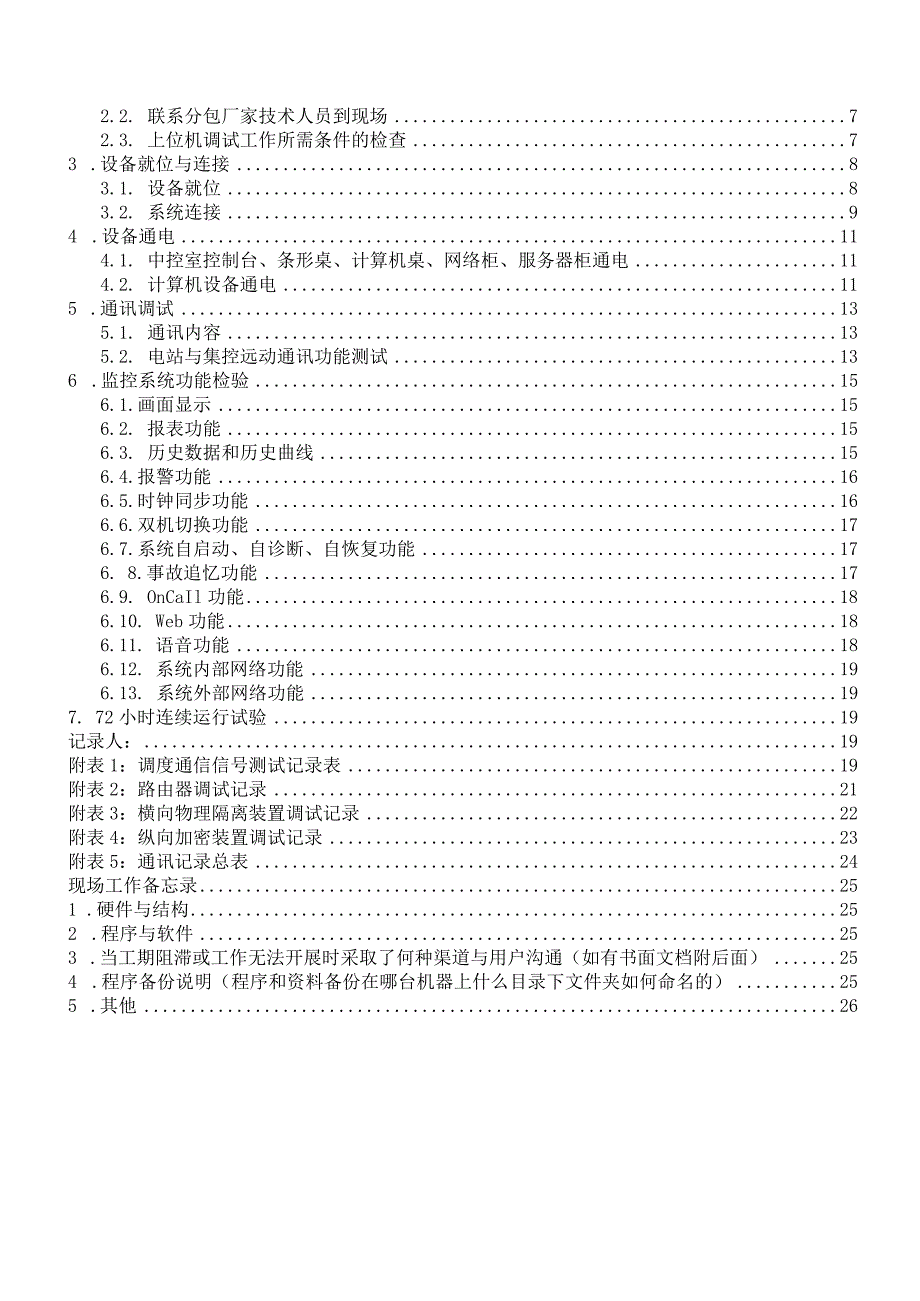

1、新能源集控中心计算机监控系统调试验收规范手册作者：职场人2022年11月目录1.设备就位与连接33 .设备通电34 .通讯调试35 .监控系统功能检验31 .现场施工安全41.1. 现场投运安全总原则41.2. 现场人身安全41.3. 现场设备安全41.4. 现场调试安全62 .现场检查与准备工作72.1. 设备清点及检查72.2. 联系分包厂家技术人员到现场72.3. 上位机调试工作所需条件的检查73 .设备就位与连接83.1. 设备就位83.2. 系统连接94 .设备通电114.1. 中控室控制台、条形桌、计算机桌、网络柜、服务器柜通电114.2. 计算机设备通电115 .通讯调试135.
2、1. 通讯内容135.2. 电站与集控远动通讯功能测试136 .监控系统功能检验156.1.画面显示156.2. 报表功能156.3. 历史数据和历史曲线156.4.报警功能166.5.时钟同步功能166.6.双机切换功能176.7.系统自启动、自诊断、自恢复功能176. 8.事故追忆功能176.9. OnCaIl功能186.10. Web功能186.11. 语音功能186.12. 系统内部网络功能196.13. 系统外部网络功能197. 72小时连续运行试验19记录人：19附表1：调度通信信号测试记录表19附表2：路由器调试记录21附表3：横向物理隔离装置调试记录22附表4：纵向加密装置调试

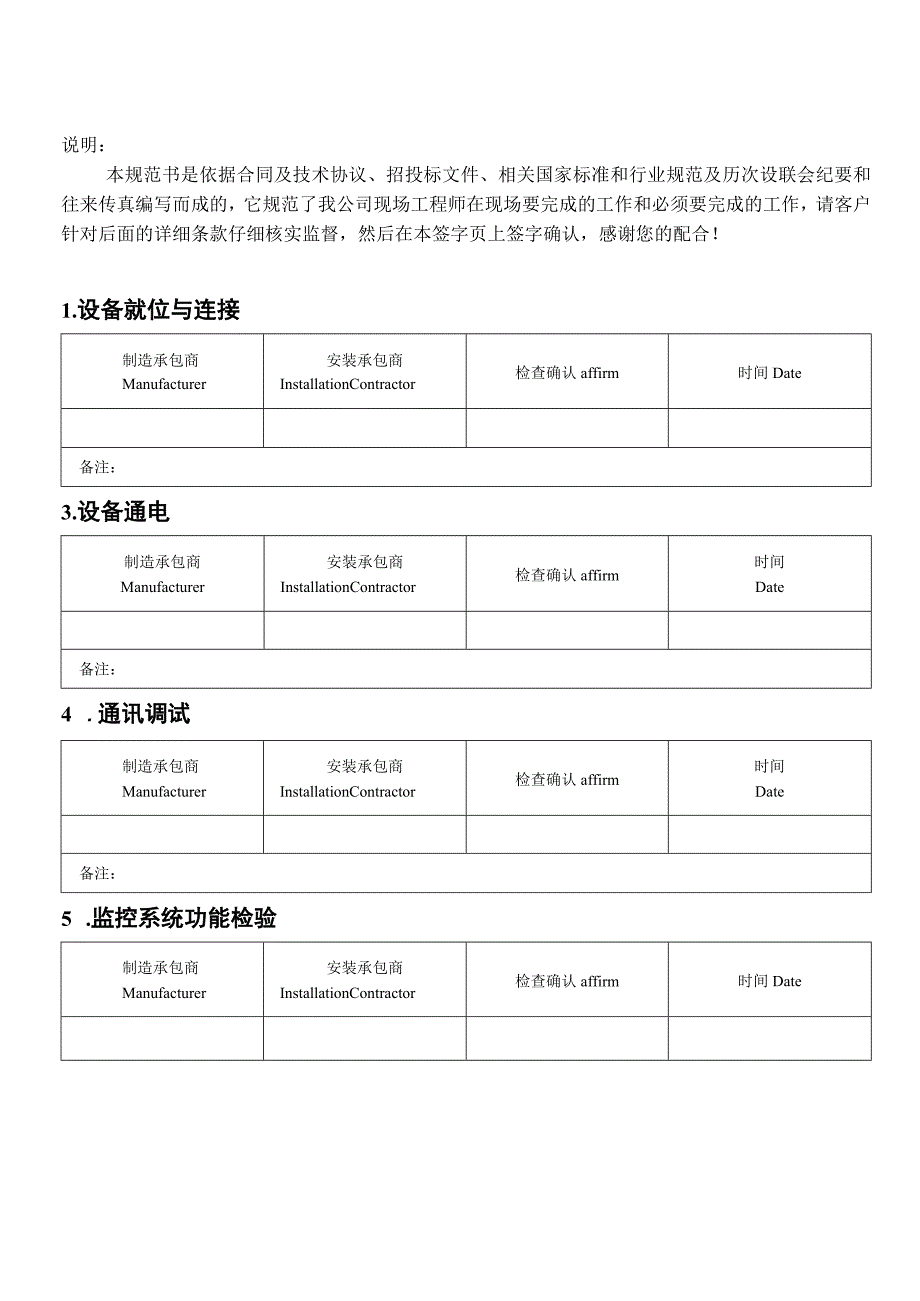

3、记录23附表5：通讯记录总表24现场工作备忘录251 .硬件与结构252 .程序与软件253 .当工期阻滞或工作无法开展时采取了何种渠道与用户沟通（如有书面文档附后面）254 .程序备份说明（程序和资料备份在哪台机器上什么目录下文件夹如何命名的）255 .其他26说明：本规范书是依据合同及技术协议、招投标文件、相关国家标准和行业规范及历次设联会纪要和往来传真编写而成的，它规范了我公司现场工程师在现场要完成的工作和必须要完成的工作，请客户针对后面的详细条款仔细核实监督，然后在本签字页上签字确认，感谢您的配合！1.设备就位与连接制造承包商Manufacturer安装承包商InstallationC
4、ontractor检查确认affirm时间Date备注：3.设备通电制造承包商Manufacturer安装承包商InstallationContractor检查确认affirm时间Date备注：4 .通讯调试制造承包商Manufacturer安装承包商InstallationContractor检查确认affirm时间Date备注：5 .监控系统功能检验制造承包商Manufacturer安装承包商InstallationContractor检查确认affirm时间Date备注:1.现场施工安全1.1. 现场投运安全总原则1.1.1. 到现场投运必须遵守现场安全规则（如电力系统安规）。1.1.2
5、. 现场投运时应与用户沟通制定整体的试验安全措施，应急计划（预案）。现场必须有完善的安全措施，我方人员试验时对安全措施也必须了解。1.1.3. 现场试验必须有指挥人员协调，流程启停必须严格按照现场指挥人员要求操作。1.1.4. 非新建电厂的投运、调试必须执行电厂的操作票制度。1.1.5. 我方人员在现场的任何操作必须由业主方或监理、施工方陪护。1.2. 现场人身安全现场投运时情况较复杂，现场投运人员必须随时注意自身人身安全。1.2.1. 厂区环境1.1.1 .1.环境安全状况较差，管理混乱。处于工地时必须注意周围环境的安全，注意高空坠物，地面深坑等各种危险情况，夜间行走注意照明。1.2.12
6、现场各类设备无防护，不能操作任何设备，也须注意行动时误碰带电设备、电线、端子。1.2.2. 正规运行电厂1.22.1. 行动时注意现场安全标志，不靠近隔离地带。1.22.2. .不误碰现场带电设备。12.2.3现场大修时注意周围环境安全。1.2.3. 进入现场必须带安全帽。1.3. 现场设备安全1.3.1. 现场外部设备安全1.3.1.1. 机组设备（1）调速误动会造成机组误开停机，或调试时事故。（2）励磁误动会造成机组电气事故及人身事故。设备本身有高电压、大电流端子，对人会造成伤害。（3）保护误动会造成开关误跳。（4）制动柜误动会造成风闸顶起，开机时会造成设备严重损害。1.3.1.2. 开关
7、站设备保护误动会造成开关误跳。1.3.1.3. 一般设备动力柜误动会造成现场设备断电。1.3.2. 设备安全1.3.2.1. 电源回路安全(1)电源短路检查(2)电压等级检查(3)回路接地检查1.3.2.2. 设备通电检查(1)模件安全(2)勿强电串入弱电，烧毁设备。1.4. 现场调试安全1.4.1. 柜上较危险输入端子1.4.1.1. PT信号不能短路，一般回路上有空开。1.4.1.2. CT信号不能开路，较危险，无好的保护方法，开路可能燃烧。1.4.1.3. 特殊信号1.4.1.4. 现场人员操作或陪同1.4.1.5. 此类端子原则上应是现场人员操作。1.4.2. 开出信号对点安全1.4.
8、2.1. 了解现场设备，知道动作后果1.4.2.2. 现场人员操作或现场指挥安排1.4.3. 现场试验安全1.4.3.1. 试验要用完整的试验方案、含安全措施及预案1.4.3.2. 现场必须有明确的人员进行指挥、协调。我方人员须服从指挥，有异议可提出讨论，不得擅自修改试验内容及步骤。1.4.3.3. 试验时必须有现场人员操作或陪同1.4.4. 4.4较危险流程1.4.4.1. 风闸流程（首次开停机时风闸应打在手动位置）1.4.4.2. 电制动流程1.4.4.3. 开关流程1.4.5. 未试验流程严禁操作1.4.5.1. 流程调试结束前无人状态下尽量将调试键按下1.4.6. 调节试验安全1.4.
9、6.1. 假并网解除调节1.4.6.2. 反馈量正确，与现场其他设备校合，（极性、测值品质位）1.4.6.3. 了解对方机组类型、调节特性，合理制定参数1.1.1.1. 围调节1.4.6.5. 全负荷调节1.4.6.6. 防止超调1.4.7.同期试验安全1.4.7.1. PT极性核对1.4.7.2. PT回路，调节回路、合闸回路检查1.4.7.3. 试验应由现场人员操作1.4.7.4. 合相试验1.4.7.5. 假同期试验1.4.7.6. 同期纪录1.4.7.7. 真同期试验2.现场检查与准备工作2.1. 设备清点及检查序号检查内容检查结果1设备外包装完整、无破损和变形通过口不通过口2双方代表
10、（同时应有监理人员）依据XXX集控（第一批）设备发货清单，共同对到货设备根据合同中的设备清单进行清点核对，设备型号、数量与设备发货清单无误，各方签字通过口不通过口3对已到设备和运输过程中损坏的设备均应有记录并经各方签字通过口不通过口记录人：2.2. 联系分包厂家技术人员到现场序号分包厂家名称联系人联系电话要求到达时间联系结果1UPS通过口不通过口2通过口不通过口3通过口不通过口记录人：2 .3.上位机调试工作所需条件的检查序号检查内容检查结果1上位机机房、中控室装修己完成通过口不通过口2门窗齐全并有相应的值班或保卫人员以保证上位机设备安全通过口不通过口3配电柜、服务器柜、网络柜1和网络柜2均已
11、到位，通过口不通过口4配电柜、网络柜外部电缆敷设基本完成且经过对线通过口不通过口5中控室控制台、条形桌、计算机桌均已到位通过口不通过口6中控室控制台、条形桌、计算机桌外部电缆敷设基本完成且经过对线通过口不通过口7GPS天线安装到位通过口不通过口8计算机监控系统各部分所需外部电源均已具备通过口不通过口9施工单位安排专人负责调试的配合工作通过口不通过口3 .设备就位与连接3.1. 设备就位序号试验内容检查结果1计算机Al柜设备就位通过口不通过口2计算机A2柜设备就位通过不通过口3计算机A3柜设备就位通过口不通过口4计算机A4柜设备就位通过口不通过口5计算机A5柜设备就位通过口不通过口6SCADA服
12、务器1设备就位通过口不通过口7SCADA服务器2设备就位通过口不通过口8历史库服务器1设备就位通过不通过口9历史库服务器2设备就位通过口不通过口10实时数据服务器1设备就位通过口不通过口11实时数据服务器2设备就位通过口不通过口12磁盘阵列设备就位通过口不通过口13应用服务器1设备就位通过不通过口14应用服务器2设备就位通过口不通过口15调度通讯服务器1设备就位通过口不通过口16调度通讯服务器2设备就位通过口不通过口17操作员站1设备就位通过口不通过口18操作员站2设备就位通过口不通过口19操作员站3设备就位通过不通过口20工程师工作站设备就位通过口不通过口21维护工作站设备就位通过口不通过口
13、22培训工作站设备就位通过口不通过口23语音报警机设备就位通过口不通过口24集控通讯服务器I(XXX)设备就位通过不通过口25集控通讯服务器2(xxx)设备就位通过口不通过口26集控通讯服务器3(xxx)设备就位通过口不通过口27集控通讯服务器4(xxx)设备就位通过口不通过口28集控通讯服务器4(xxx)设备就位通过口不通过口29集控通讯服务器4(xxx)设备就位通过口不通过口30集控通讯服务器4(xxx)设备就位通过口不通过口31集控通讯服务器4(xxx)设备就位通过口不通过口32工作站KVM切换服务器(非监控)设备就位通过口不通过口33工作站2(非监控)设备就位通过口不通过口34网络激光打印机就位通过口不通过口35KVM共享器MPU8032D就位通过口不通过口36显示器延长装置管理系统HMXManager就位通过口不通过口37集控A网主交换机XXXWS-C3750X-48T-S就位通过口不通过口38集控B网主交换机XXXWS-C3750X-48T-S就位通过口不通过口39数据交换网A网交换机XXXWS-C3750G-24T-E就位通过口不通过口40数据交换网B网交换机XXXWS-C3750G-24T-E就位通过口不通过口41维护操作间延伸网交换机xxx;WS-C3750V2-24TS-E就位通过口不通过口42集控室延
