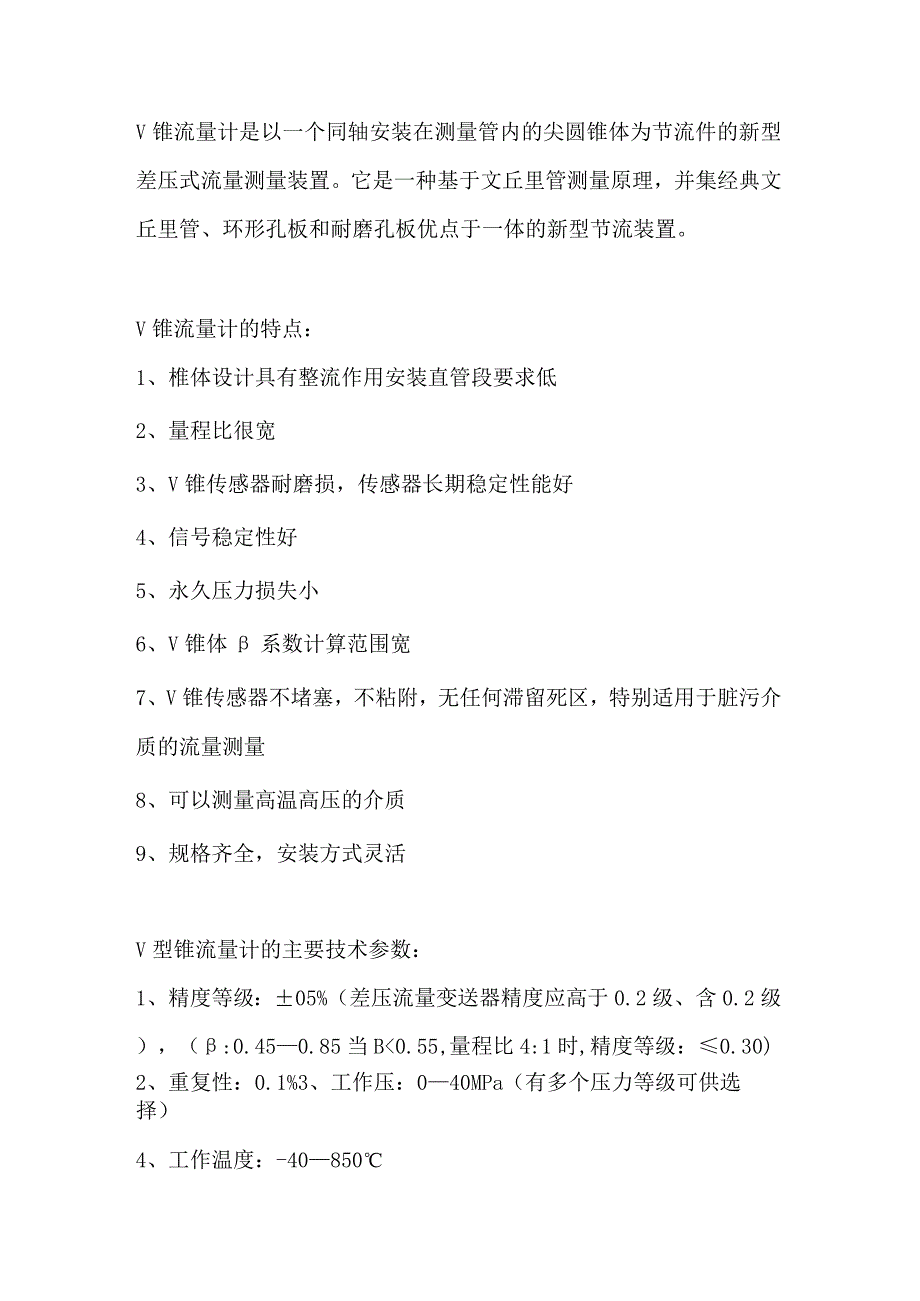

1、V锥流量计是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种基于文丘里管测量原理，并集经典文丘里管、环形孔板和耐磨孔板优点于一体的新型节流装置。V锥流量计的特点：1、椎体设计具有整流作用安装直管段要求低2、量程比很宽3、V锥传感器耐磨损，传感器长期稳定性能好4、信号稳定性好5、永久压力损失小6、V锥体系数计算范围宽7、V锥传感器不堵塞，不粘附，无任何滞留死区，特别适用于脏污介质的流量测量8、可以测量高温高压的介质9、规格齐全，安装方式灵活V型锥流量计的主要技术参数：1、精度等级：05%（差压流量变送器精度应高于0.2级、含0.2级），（:0.450.85当B0.55

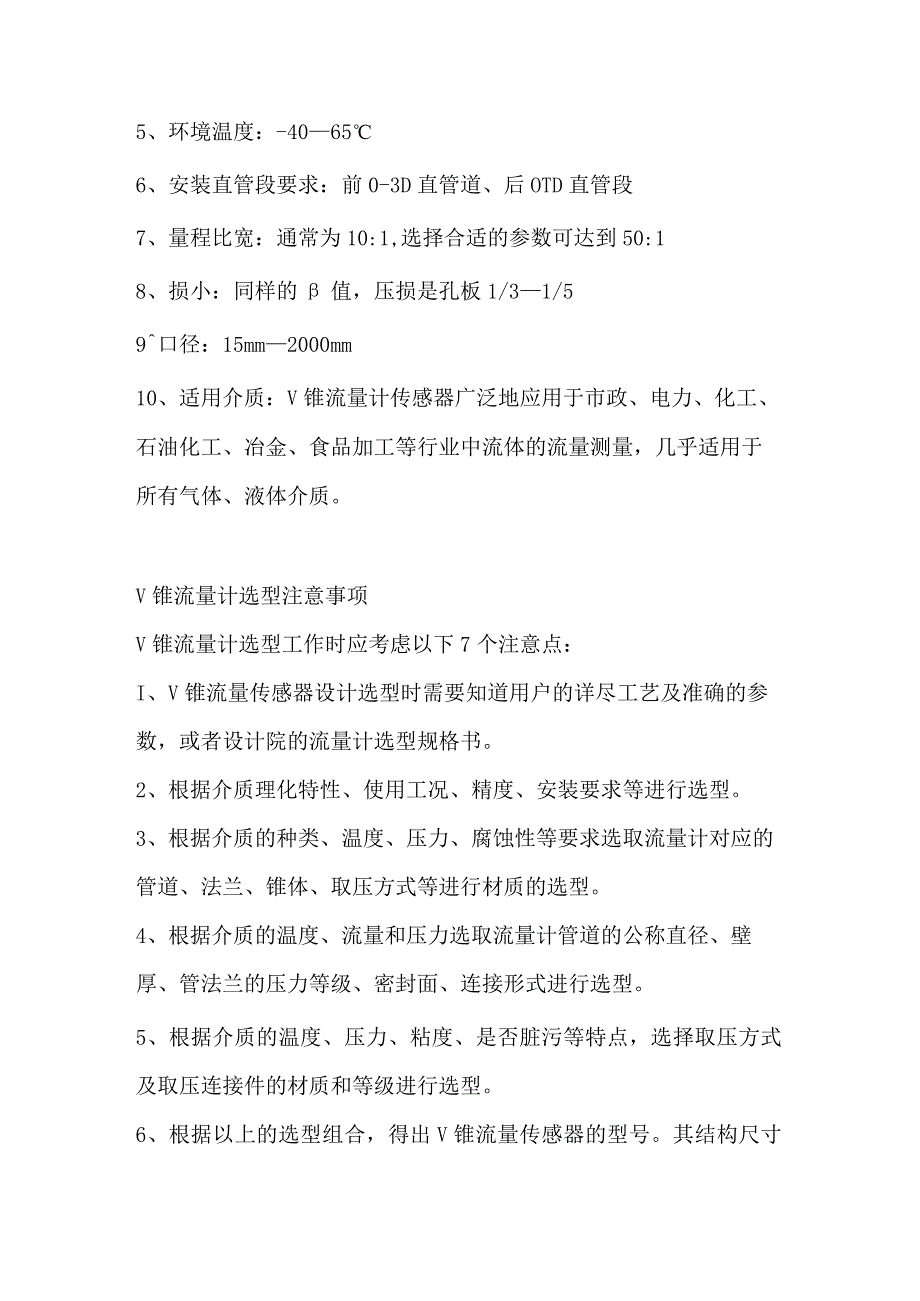

2、,量程比4:1时,精度等级：0.30)2、重复性：0.1%3、工作压：040MPa（有多个压力等级可供选择）4、工作温度：-408505、环境温度：-40656、安装直管段要求：前0-3D直管道、后OTD直管段7、量程比宽：通常为10:1,选择合适的参数可达到50:18、损小：同样的值，压损是孔板1/31/59口径：15mm2000mm10、适用介质：V锥流量计传感器广泛地应用于市政、电力、化工、石油化工、冶金、食品加工等行业中流体的流量测量，几乎适用于所有气体、液体介质。V锥流量计选型注意事项V锥流量计选型工作时应考虑以下7个注意点：I、V锥流量传感器设计选型时需要知道用户的详尽工艺及准确的

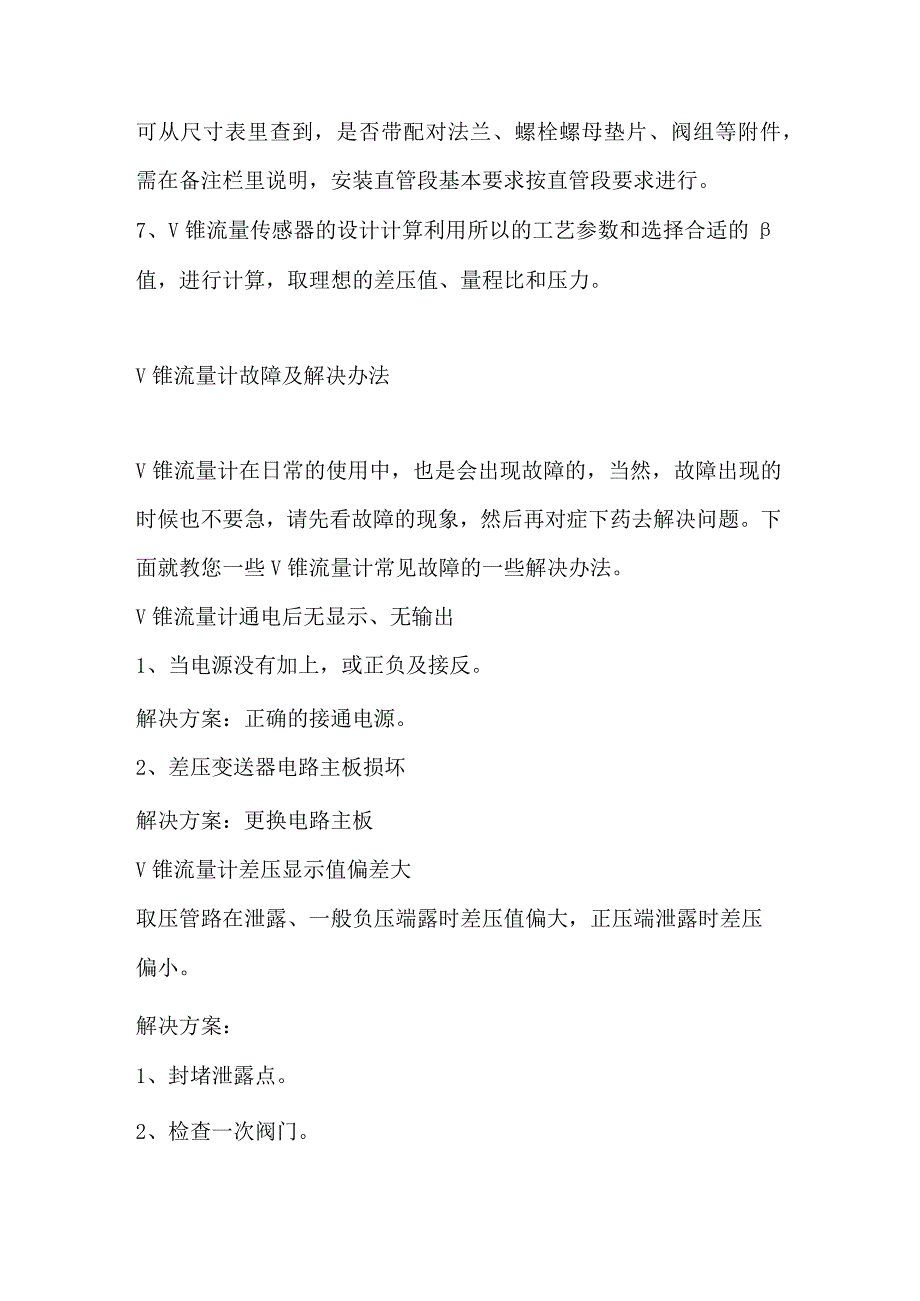

3、参数，或者设计院的流量计选型规格书。2、根据介质理化特性、使用工况、精度、安装要求等进行选型。3、根据介质的种类、温度、压力、腐蚀性等要求选取流量计对应的管道、法兰、锥体、取压方式等进行材质的选型。4、根据介质的温度、流量和压力选取流量计管道的公称直径、壁厚、管法兰的压力等级、密封面、连接形式进行选型。5、根据介质的温度、压力、粘度、是否脏污等特点，选择取压方式及取压连接件的材质和等级进行选型。6、根据以上的选型组合，得出V锥流量传感器的型号。其结构尺寸可从尺寸表里查到，是否带配对法兰、螺栓螺母垫片、阀组等附件，需在备注栏里说明，安装直管段基本要求按直管段要求进行。7、V锥流量传感器的设计计算
4、利用所以的工艺参数和选择合适的值，进行计算，取理想的差压值、量程比和压力。V锥流量计故障及解决办法V锥流量计在日常的使用中，也是会出现故障的，当然，故障出现的时候也不要急，请先看故障的现象，然后再对症下药去解决问题。下面就教您一些V锥流量计常见故障的一些解决办法。V锥流量计通电后无显示、无输出1、当电源没有加上，或正负及接反。解决方案：正确的接通电源。2、差压变送器电路主板损坏解决方案：更换电路主板V锥流量计差压显示值偏差大取压管路在泄露、一般负压端露时差压值偏大，正压端泄露时差压偏小。解决方案：1、封堵泄露点。2、检查一次阀门。V锥流量计流量值显示值超差1、取压管路有泄露或堵塞2、差压变送器参数设置有误解决方案：1、检查正负引压管连接处及正负压排气阀。2、检查变送器内部参数。V锥流量计无流体时有流量显示1、差压工作在给定值2、负压端有泄露3、显示流量低于下限值4、差压传感器损坏解决方案：1将差压变送器正负压室排气阀门打开排气，排完后关好。2、重新设置变送器零点。3、更换差压变送器。V锥流量计显示正常，无输出。1、D/A输出部分损坏解决方案:修复D/A输出。
