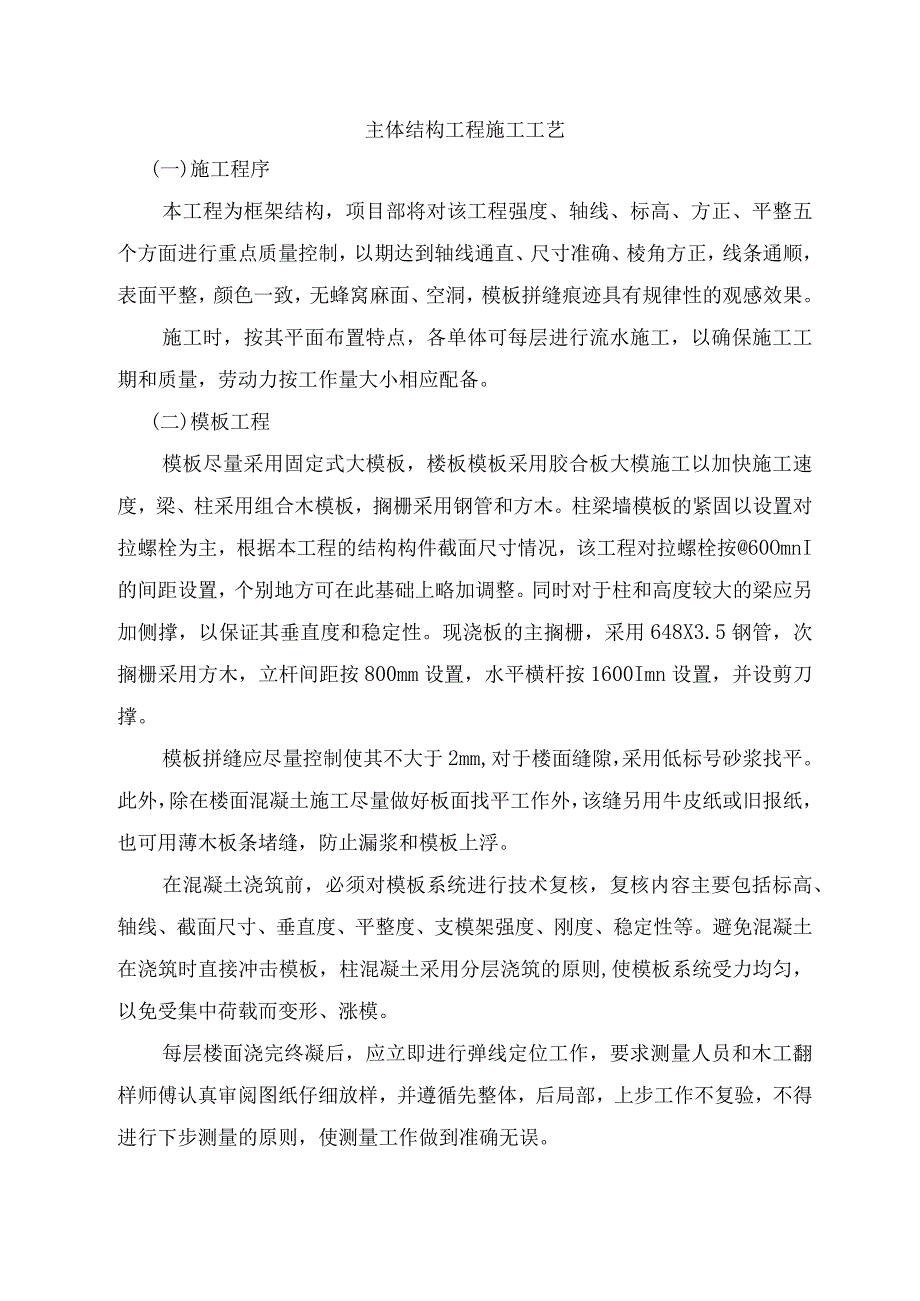

1、主体结构工程施工工艺(一)施工程序本工程为框架结构，项目部将对该工程强度、轴线、标高、方正、平整五个方面进行重点质量控制，以期达到轴线通直、尺寸准确、棱角方正，线条通顺，表面平整，颜色一致，无蜂窝麻面、空洞，模板拼缝痕迹具有规律性的观感效果。施工时，按其平面布置特点，各单体可每层进行流水施工，以确保施工工期和质量，劳动力按工作量大小相应配备。(二)模板工程模板尽量采用固定式大模板，楼板模板采用胶合板大模施工以加快施工速度，梁、柱采用组合木模板，搁栅采用钢管和方木。柱梁墙模板的紧固以设置对拉螺栓为主，根据本工程的结构构件截面尺寸情况，该工程对拉螺栓按60OmnI的间距设置，个别地方可在此基础上略
2、加调整。同时对于柱和高度较大的梁应另加侧撑，以保证其垂直度和稳定性。现浇板的主搁栅，采用648X3.5钢管，次搁栅采用方木，立杆间距按800mm设置，水平横杆按1600Imn设置，并设剪刀撑。模板拼缝应尽量控制使其不大于2mm,对于楼面缝隙，采用低标号砂浆找平。此外，除在楼面混凝土施工尽量做好板面找平工作外，该缝另用牛皮纸或旧报纸，也可用薄木板条堵缝，防止漏浆和模板上浮。在混凝土浇筑前，必须对模板系统进行技术复核，复核内容主要包括标高、轴线、截面尺寸、垂直度、平整度、支模架强度、刚度、稳定性等。避免混凝土在浇筑时直接冲击模板，柱混凝土采用分层浇筑的原则,使模板系统受力均匀，以免受集中荷载而变形

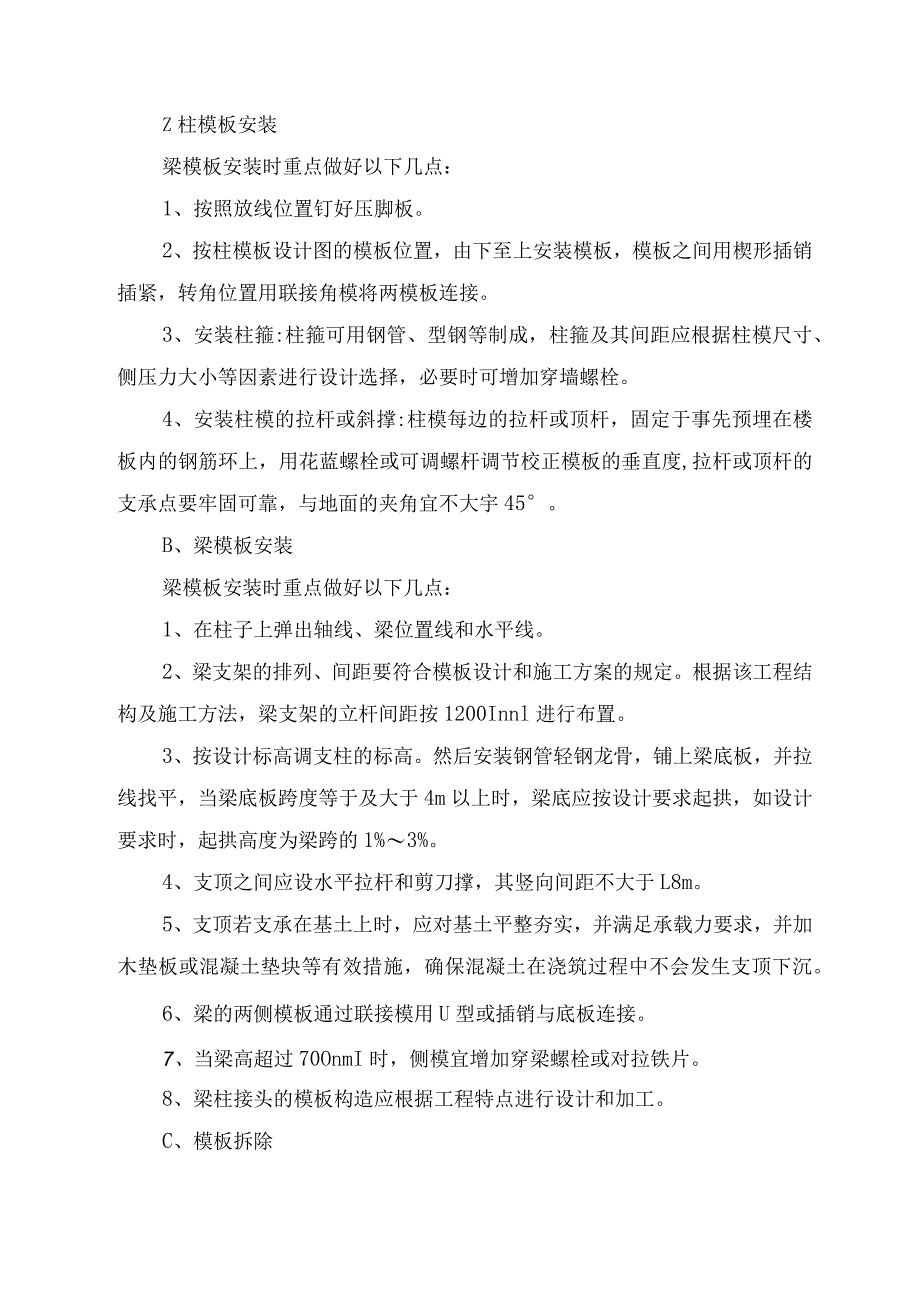

3、、涨模。每层楼面浇完终凝后，应立即进行弹线定位工作，要求测量人员和木工翻样师傅认真审阅图纸仔细放样，并遵循先整体，后局部，上步工作不复验，不得进行下步测量的原则，使测量工作做到准确无误。Z柱模板安装梁模板安装时重点做好以下几点：1、按照放线位置钉好压脚板。2、按柱模板设计图的模板位置，由下至上安装模板，模板之间用楔形插销插紧，转角位置用联接角模将两模板连接。3、安装柱箍:柱箍可用钢管、型钢等制成，柱箍及其间距应根据柱模尺寸、侧压力大小等因素进行设计选择，必要时可增加穿墙螺栓。4、安装柱模的拉杆或斜撑:柱模每边的拉杆或顶杆，固定于事先预埋在楼板内的钢筋环上，用花蓝螺栓或可调螺杆调节校正模板的垂直
4、度,拉杆或顶杆的支承点要牢固可靠，与地面的夹角宜不大宇45。B、梁模板安装梁模板安装时重点做好以下几点：1、在柱子上弹出轴线、梁位置线和水平线。2、梁支架的排列、间距要符合模板设计和施工方案的规定。根据该工程结构及施工方法，梁支架的立杆间距按1200Innl进行布置。3、按设计标高调支柱的标高。然后安装钢管轻钢龙骨，铺上梁底板，并拉线找平，当梁底板跨度等于及大于4m以上时，梁底应按设计要求起拱，如设计要求时，起拱高度为梁跨的1%3%。4、支顶之间应设水平拉杆和剪刀撑，其竖向间距不大于L8m。5、支顶若支承在基土上时，应对基土平整夯实，并满足承载力要求，并加木垫板或混凝土垫块等有效措施，确保混凝

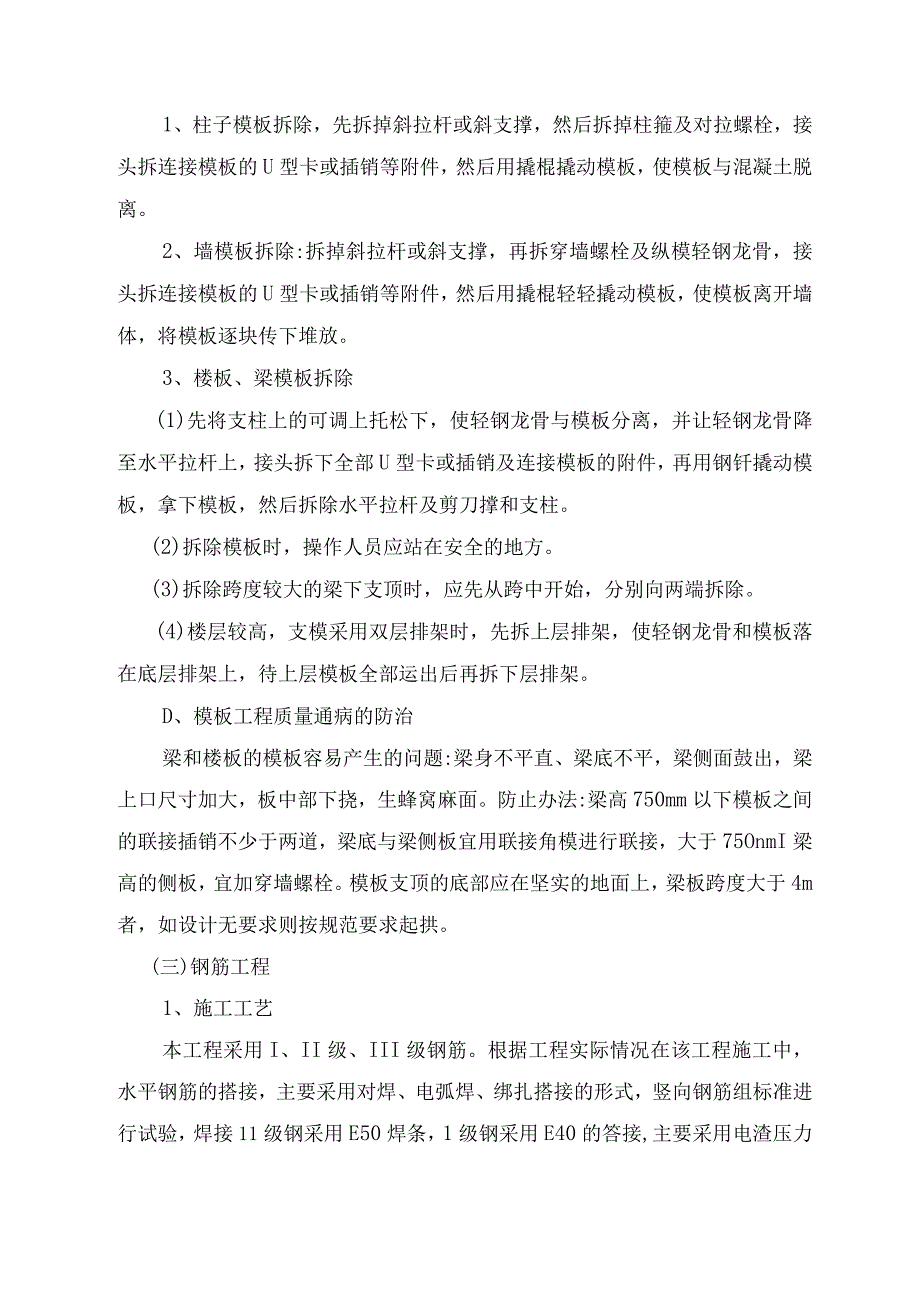

5、土在浇筑过程中不会发生支顶下沉。6、梁的两侧模板通过联接模用U型或插销与底板连接。7、当梁高超过70OnmI时，侧模宜增加穿梁螺栓或对拉铁片。8、梁柱接头的模板构造应根据工程特点进行设计和加工。C、模板拆除1、柱子模板拆除，先拆掉斜拉杆或斜支撑，然后拆掉柱箍及对拉螺栓，接头拆连接模板的U型卡或插销等附件，然后用撬棍撬动模板，使模板与混凝土脱离。2、墙模板拆除:拆掉斜拉杆或斜支撑，再拆穿墙螺栓及纵模轻钢龙骨，接头拆连接模板的U型卡或插销等附件，然后用撬棍轻轻撬动模板，使模板离开墙体，将模板逐块传下堆放。3、楼板、梁模板拆除(1)先将支柱上的可调上托松下，使轻钢龙骨与模板分离，并让轻钢龙骨降至水平
6、拉杆上，接头拆下全部U型卡或插销及连接模板的附件，再用钢钎撬动模板，拿下模板，然后拆除水平拉杆及剪刀撑和支柱。(2)拆除模板时，操作人员应站在安全的地方。(3)拆除跨度较大的梁下支顶时，应先从跨中开始，分别向两端拆除。(4)楼层较高，支模采用双层排架时，先拆上层排架，使轻钢龙骨和模板落在底层排架上，待上层模板全部运出后再拆下层排架。D、模板工程质量通病的防治梁和楼板的模板容易产生的问题:梁身不平直、梁底不平，梁侧面鼓出，梁上口尺寸加大，板中部下挠，生蜂窝麻面。防止办法:梁高750mm以下模板之间的联接插销不少于两道，梁底与梁侧板宜用联接角模进行联接，大于75OnmI梁高的侧板，宜加穿墙螺栓。模
7、板支顶的底部应在坚实的地面上，梁板跨度大于4m者，如设计无要求则按规范要求起拱。(三)钢筋工程1、施工工艺本工程采用I、II级、III级钢筋。根据工程实际情况在该工程施工中，水平钢筋的搭接，主要采用对焊、电弧焊、绑扎搭接的形式，竖向钢筋组标准进行试验，焊接11级钢采用E50焊条，1级钢采用E40的答接,主要采用电渣压力焊、绑扎搭接的形式，直径大于25mm的钢筋采用等强直螺纹连接。各种规格钢筋的进场都必须有出厂质保书或合格证，并在使用前抽样做钢材机械性能试验。各种钢筋焊接都必须做焊接件机械性能试验,合格后方可成批焊接,并按每300个接头各一焊条。电弧焊焊缝要求：双面焊搭接长度为5d,单面焊搭接长
8、度为10d。施接头影响区域必须除锈,两筋交叉间缝3m。焊接时焊缝要求宽W075d,高0.30d0表面清洁、无焊渣、漏焊和脱焊，并做好焊接试验。闪光对焊要求：钢筋对焊前，应将钢筋15Cm范围内的铁锈污物等消除干净，以免在夹具和钢筋间因接触不引起“打火”，并钢筋端头保持顺直，但两篇处在同一轴线上，钢筋对焊时进行预热闪光二次闪光成型：即第一次闪光，闪平为准，预热充分，频率要高，第二次闪光要短、稳。钢筋闪光对焊的轴线偏差不大于0.Id并不大于2mo手工电渣压力焊采用直接引弧法，施工时光将上钢筋与下钢筋接触,通电后，即将上钢筋提升24mm。引弧；然后，慢慢提升几毫米，使电弧稳定燃烧；之后，随着钢筋的融化
9、，上钢筋逐渐插入电渣池中，此时电弧熄灭，转为电渣过程，焊接电流通过波池而产生大量的电阻热，使钢筋端部继续融化；钢筋端部融化到一定程度后，在切断电源的同时，迅速进行顶压。持续几秒钟，方可松开操纵杆，以免接头偏斜或结合不良。如若发现电渣压力焊接头有偏心、弯折、咬边、未融合、焊包不匀、气孔、烧伤、焊包下流等缺陷，应及时采取防止措施，并按有关规定进行外观检查和拉力实验。钢筋绑扎时，先在模板上弹出钢筋排布位置，确保主筋间距准确。柱钢筋安装绑扎临时架力筋，使柱骨架截面尺寸准确，不受挠度弯曲变形,梁板钢筋绑扎时的板筋仰入支座内不得少于梁截面尺寸，按规范做弯勾不少于板厚23o扎好后严禁人踩踏，以免变形、移位，
10、影响结构。整个楼面绑扎好后，必须全面检查一遍，特别注意梁上负筋及主次梁的上筋，不得漏放，井搭设临时走道，确保钢筋骨架及钢筋网清洁和整齐一致。框架梁节点处钢筋穿插十分稠密时，应注意梁顶面主筋间的间距，以利灌筑混凝土之需要。钢筋的绑扎接头应符合下列规定：1）搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处，板内双层钢筋应采用钢筋撑脚，视板筋直径大小及间距而进行布置。现浇楼板的钢筋撑脚采用6812钢筋制作，间距按LOn1。布置。2）受拉区域内，I级钢筋绑扎接头的末端应做弯钩，II级钢筋可不做弯钩；3）直径不大于12mm的受压I级钢筋的末端以及轴心受压构件中任意直径的受
11、力钢筋的末端，可不做弯钩，但搭接长度不应小于钢筋直径的35倍:4）钢筋搭接处，应在中心和两端用铁丝扎牢；5）受拉钢筋绑扎接头的搭接长度，应有关规范的规定，受压钢筋绑扎接头的搭接长度，应取受拉钢筋绑扎接头搭接长度0.7倍；6）受拉焊接骨架和焊接网片绑扎接头的搭接长度应符合规范的规定。7）板、次粱、主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下。见下图。2、施工注意事项(1)避免工程质量通病钢筋骨架外形尺寸不准，绑扎时宜将多根钢筋端都对齐，防止绑扎时，某号钢筋偏离规定位置及骨架扭曲变形：(2)保护层砂浆垫块厚度应准确，垫块间距应适宜，否则导致平板悬臂板面出现裂缝，梁底柱侧露筋；(3)钢筋
12、骨架吊装入模时，应力求平稳钢筋骨架用“扁担”起吊，吊点应根据骨架外形预先确定，骨架各钢筋交点要绑扎牢固，必要时焊接牢固。(4)钢筋骨架绑扎完成后，会出现斜向一方，绑扎时铁线应绑成八字形，左右口绑扎发现箍筋遗漏、间距不对要及时调整好。(5)柱子箍筋接头若无错开放置，绑扎前要先检查；绑扎完成后再检查，若有错误立即纠正。(6)浇筑混凝土时，受到侧压钢筋位置出现位移时，应及时调整。(7)同截面钢筋接头数量超过规范规定：骨架绑扎前要检查钢筋对焊接头数量，如超出规范要求，要作调整才可绑扎成型。3、主要安全技术措施(1)搬运钢筋时，要注意前后方向有无碰撞危险或被钩挂料物，特别是避免碰挂周围和上下方向的电线。
13、人力抬运钢筋，上肩卸料要注意安全。(2)起吊或安装钢筋时，应和附近高压线路或电源保持一定安全距离,在钢筋林立的场所雷雨时不准操作和应选好位置站稳，系好安全带。4、钢筋工程产品保护(1)成型钢筋应挂牌编号，有利于搬运方便，进行堆放、钢筋网片应按指定地点堆放，用垫木放整齐，防止压弯变形。(2)成型钢筋不准踩踏，特别注意负筋部位。(3)运输过程注意轻装轻卸，不能随意抛掷。(4)成型钢筋长期未使用，宜室内堆放，防止锈蚀。5、钢筋工程施工质量通病及防治1)钢筋骨架外形尺寸不准。绑扎时应将多根钢筋端部对齐，防止绑扎时，某号钢筋偏离规定位置及骨架扭曲变形。2)钢筋偏位。在浇碎时，钢筋由于受到侧压力容易出现位
14、移，要及时进行调整。3)同截面钢筋接头数量超过规范规定。骨架未绑扎前要检查钢筋接头数量，如超出规范要求，要作调整才可绑扎成型。4)平板、悬臂板出现裂缝，梁底、柱侧露筋。施工时保护层砂浆块应准确，垫块间距设置要适宜。5)柱子箍筋接头无错开旋转。绑扎前要先检查，绑扎完成后再检查，若有错误应立即纠正。(四)混凝土工程A、施工工艺混凝土在施工前，必须进行级配试验，并且所有材料均需有出厂合格证及复试报告。材料用量严格过磅，碎拌合时间不得少于90秒，在拌和中严格控制水灰比，运输中要尽量避免漏水、漏浆、离析现象，在浇捣时发现离析，及时采取二次拌和后浇捣，并下达混凝土浇捣令。混凝土浇筑前应首先清除浇筑处的杂物
15、，补严模板缝隙，仔细检查模板高度，位置大小，强度和刚度是否满足要求，预埋件位置是否正确，有无遗漏，清除模板上的垃圾，浇水湿润模板，封闭清扫，在楼面上40050Omm高搭设操作通道，防止踩踏钢筋。在柱浇捣混凝土时，以免脱模造成侧面压力，导致轴线位移，故应由柱四周向中间浇捣，在浇捣前，应先灌50mm厚纯水泥浆，在灌注碎时，灌入时不宜过多，每次为50OnInl左右，待振实后再灌，以防漏振，蜂窝、麻面等现象。现浇梁的浇筑，采用插入式振动棒和平板式振动器配合振捣，振动棒做到快插慢拨，每插点时间不宜过短或过长，如小于10秒，则不易振实，过长则可能会产生离析现象，振动棒和插点则可按行列式或交错式排列次序移动
16、,每次移动的距离不大于振动棒作用半径的L5倍（一般50OnInI左右），平板振动器在每一位置上连接续振动时间应控制在2045秒，振动器的前后位置及排间相互搭接长度应有3050mm。若确需留置施工缝，位置应在结构受力最小处，即在次梁跨度1/3范围内，施工缝应在混凝土交接面抗压强度达到L2MPa方可继续浇筑混凝土。浇筑前，应清除碎表面的水泥薄层，松动石子或软弱混凝土层，并将接触面冲洗干净，施工缝处应先套一层与混凝土成分相同的水泥砂浆,套浆后再继续浇捣，使新旧混凝土紧密结合，应注意不使振动棒触及钢筋及硬化的混凝土。每次混凝土应连续浇筑,一般层与层搭接时间控制在2小时之内，如有超出则视为施工缝，应按施工缝进行处理。混凝土浇捣后要派专人看管养护，用草包覆
