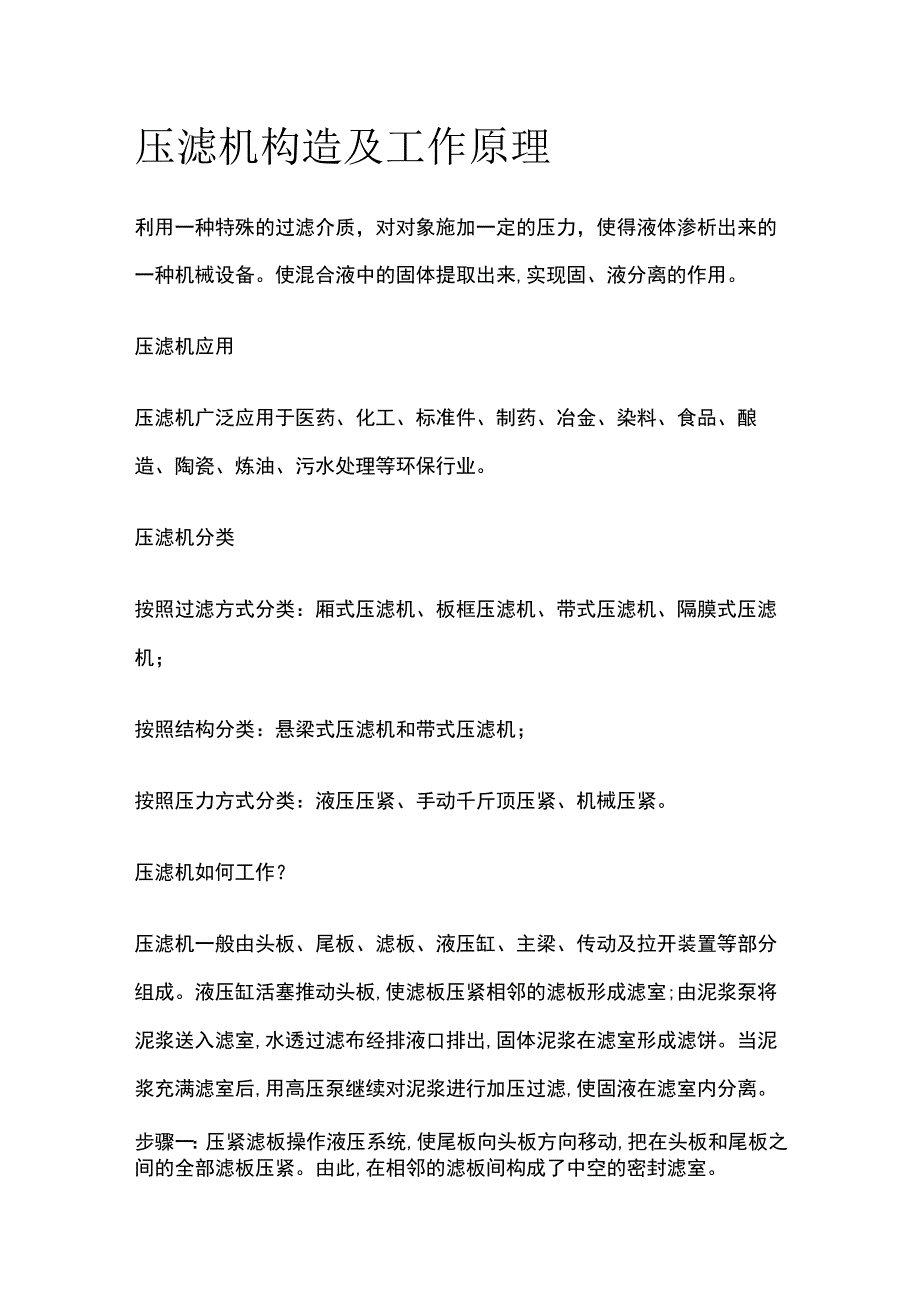

1、压滤机构造及工作原理利用一种特殊的过滤介质，对对象施加一定的压力，使得液体渗析出来的一种机械设备。使混合液中的固体提取出来,实现固、液分离的作用。压滤机应用压滤机广泛应用于医药、化工、标准件、制药、冶金、染料、食品、酿造、陶瓷、炼油、污水处理等环保行业。压滤机分类按照过滤方式分类：厢式压滤机、板框压滤机、带式压滤机、隔膜式压滤机；按照结构分类：悬梁式压滤机和带式压滤机；按照压力方式分类：液压压紧、手动千斤顶压紧、机械压紧。压滤机如何工作？压滤机一般由头板、尾板、滤板、液压缸、主梁、传动及拉开装置等部分组成。液压缸活塞推动头板,使滤板压紧相邻的滤板形成滤室;由泥浆泵将泥浆送入滤室,水透过滤布经排

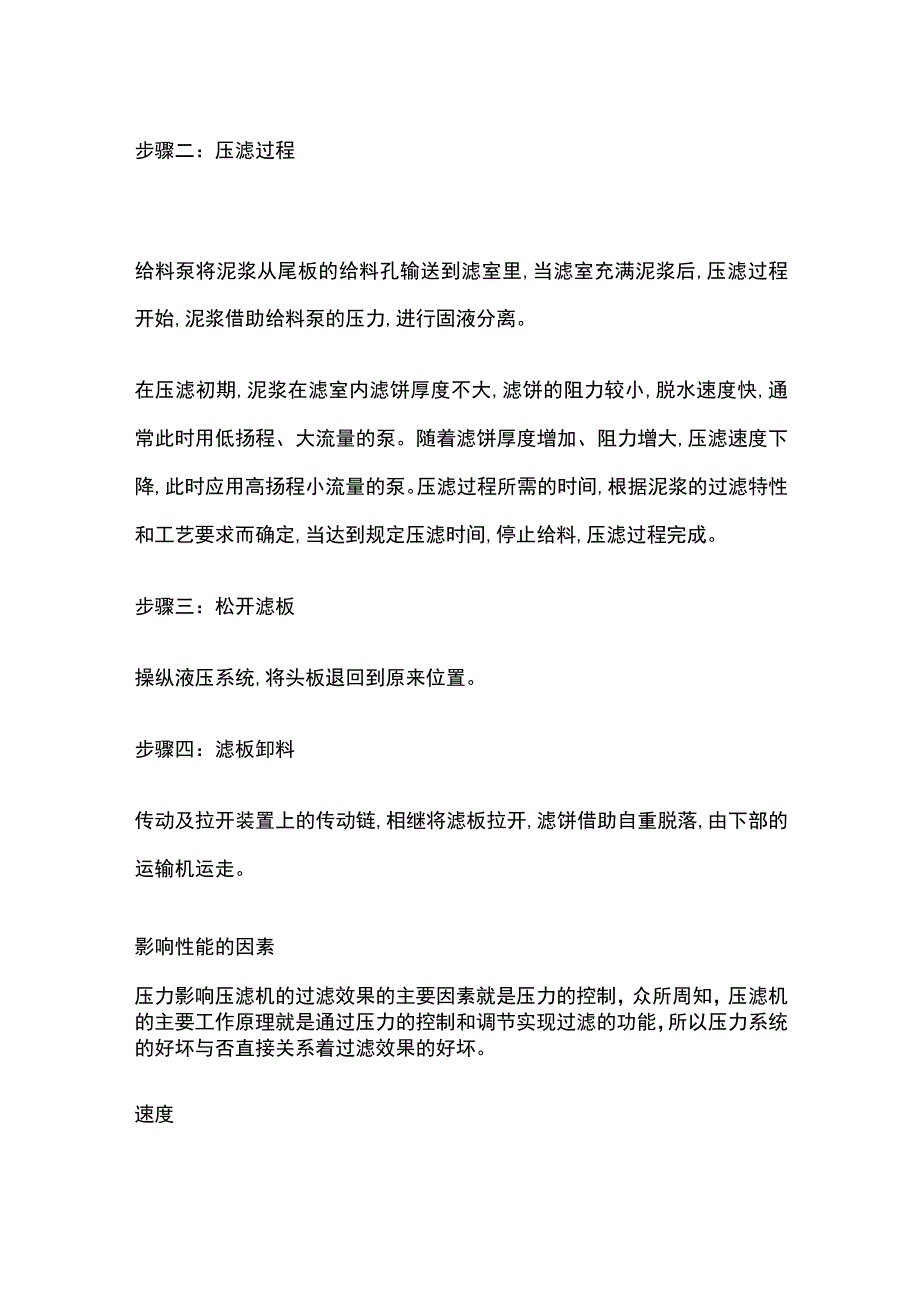

2、液口排出,固体泥浆在滤室形成滤饼。当泥浆充满滤室后,用高压泵继续对泥浆进行加压过滤,使固液在滤室内分离。步骤一：压紧滤板操作液压系统,使尾板向头板方向移动,把在头板和尾板之间的全部滤板压紧。由此,在相邻的滤板间构成了中空的密封滤室。步骤二：压滤过程给料泵将泥浆从尾板的给料孔输送到滤室里,当滤室充满泥浆后,压滤过程开始,泥浆借助给料泵的压力,进行固液分离。在压滤初期,泥浆在滤室内滤饼厚度不大,滤饼的阻力较小,脱水速度快,通常此时用低扬程、大流量的泵。随着滤饼厚度增加、阻力增大,压滤速度下降,此时应用高扬程小流量的泵。压滤过程所需的时间,根据泥浆的过滤特性和工艺要求而确定,当达到规定压滤时间,停止

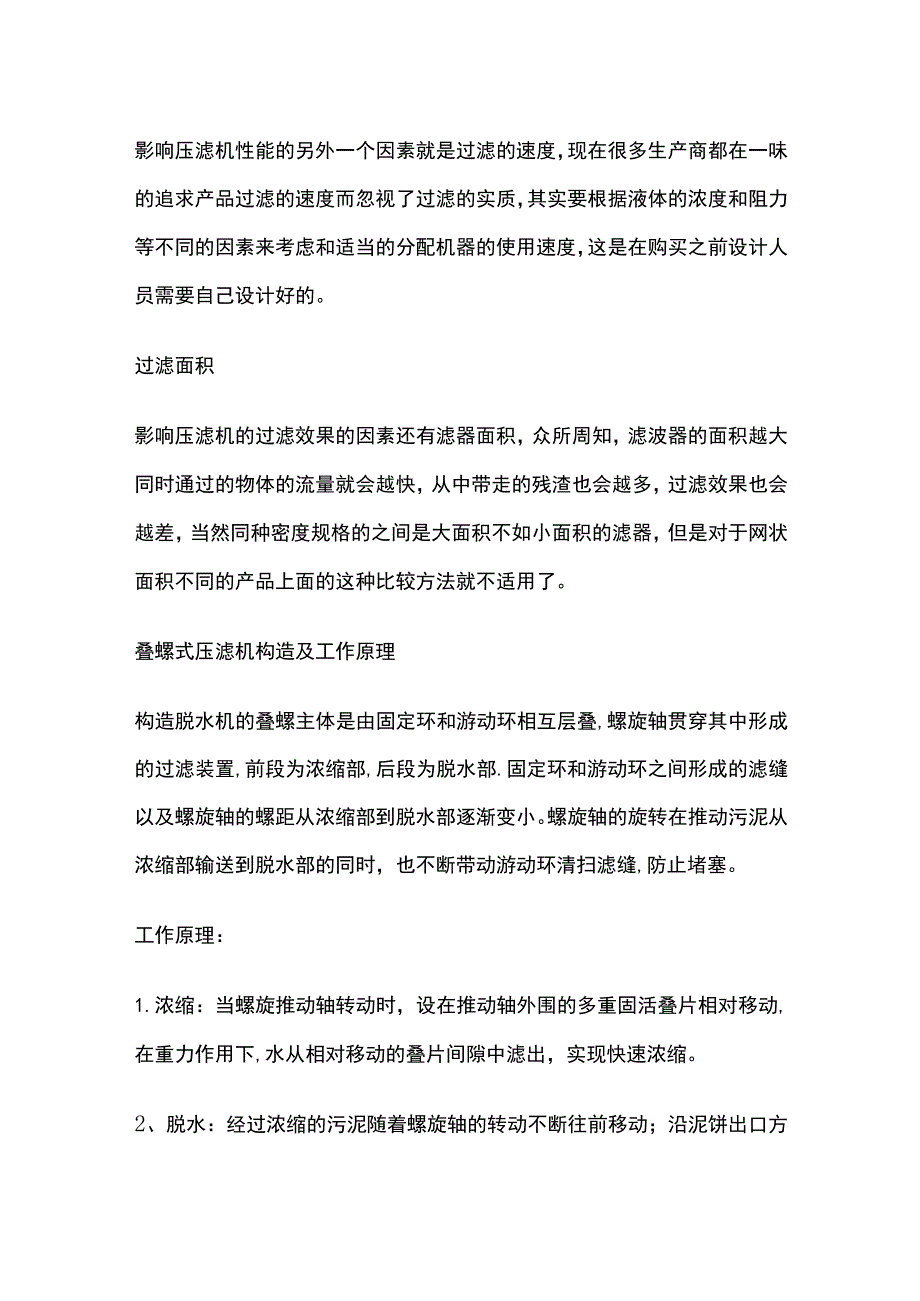

3、给料,压滤过程完成。步骤三：松开滤板操纵液压系统,将头板退回到原来位置。步骤四：滤板卸料传动及拉开装置上的传动链,相继将滤板拉开,滤饼借助自重脱落,由下部的运输机运走。影响性能的因素压力影响压滤机的过滤效果的主要因素就是压力的控制，众所周知，压滤机的主要工作原理就是通过压力的控制和调节实现过滤的功能，所以压力系统的好坏与否直接关系着过滤效果的好坏。速度影响压滤机性能的另外一个因素就是过滤的速度，现在很多生产商都在一味的追求产品过滤的速度而忽视了过滤的实质，其实要根据液体的浓度和阻力等不同的因素来考虑和适当的分配机器的使用速度，这是在购买之前设计人员需要自己设计好的。过滤面积影响压滤机的过滤效果
4、的因素还有滤器面积，众所周知，滤波器的面积越大同时通过的物体的流量就会越快，从中带走的残渣也会越多，过滤效果也会越差，当然同种密度规格的之间是大面积不如小面积的滤器，但是对于网状面积不同的产品上面的这种比较方法就不适用了。叠螺式压滤机构造及工作原理构造脱水机的叠螺主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置,前段为浓缩部,后段为脱水部.固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时，也不断带动游动环清扫滤缝,防止堵塞。工作原理：1.浓缩：当螺旋推动轴转动时，设在推动轴外围的多重固活叠片相对移动,在重力作用下,水从相对移动的叠片间隙中滤出，实现快速浓缩。2、脱水：经过浓缩的污泥随着螺旋轴的转动不断往前移动；沿泥饼出口方向，螺旋轴的螺距逐渐变小，环与环之间的间隙也逐渐变小，螺旋腔的体积不断收缩；在出口处背压板的作用下，内压逐渐增强，在螺旋推动轴依次连续运转推动下，污泥中的水分受挤压排出，滤饼含固量不断升高，最终实现污泥的连续脱水。3、自清洗：螺旋轴的旋转，推动游动环不断转动，设备依靠固定环和游动环之间的移动实现连续的自清洗过程，从而巧妙地避免了传统脱水机普遍存在的堵塞问题。
