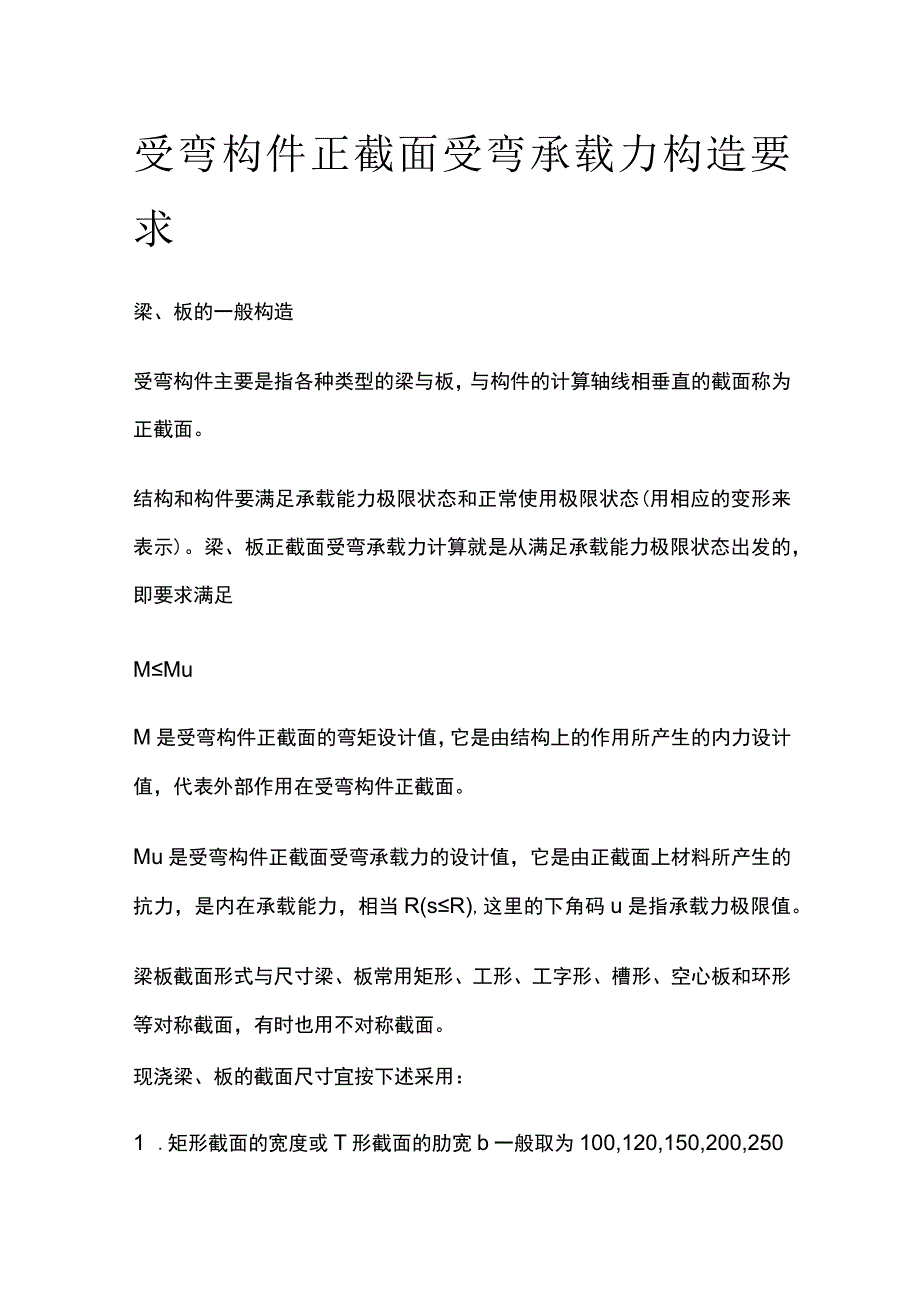

1、受弯构件正截面受弯承载力构造要求梁、板的一般构造受弯构件主要是指各种类型的梁与板，与构件的计算轴线相垂直的截面称为正截面。结构和构件要满足承载能力极限状态和正常使用极限状态(用相应的变形来表示)。梁、板正截面受弯承载力计算就是从满足承载能力极限状态出发的，即要求满足MMuM是受弯构件正截面的弯矩设计值，它是由结构上的作用所产生的内力设计值，代表外部作用在受弯构件正截面。Mu是受弯构件正截面受弯承载力的设计值，它是由正截面上材料所产生的抗力，是内在承载能力，相当R(sR),这里的下角码u是指承载力极限值。梁板截面形式与尺寸梁、板常用矩形、工形、工字形、槽形、空心板和环形等对称截面，有时也用不对称

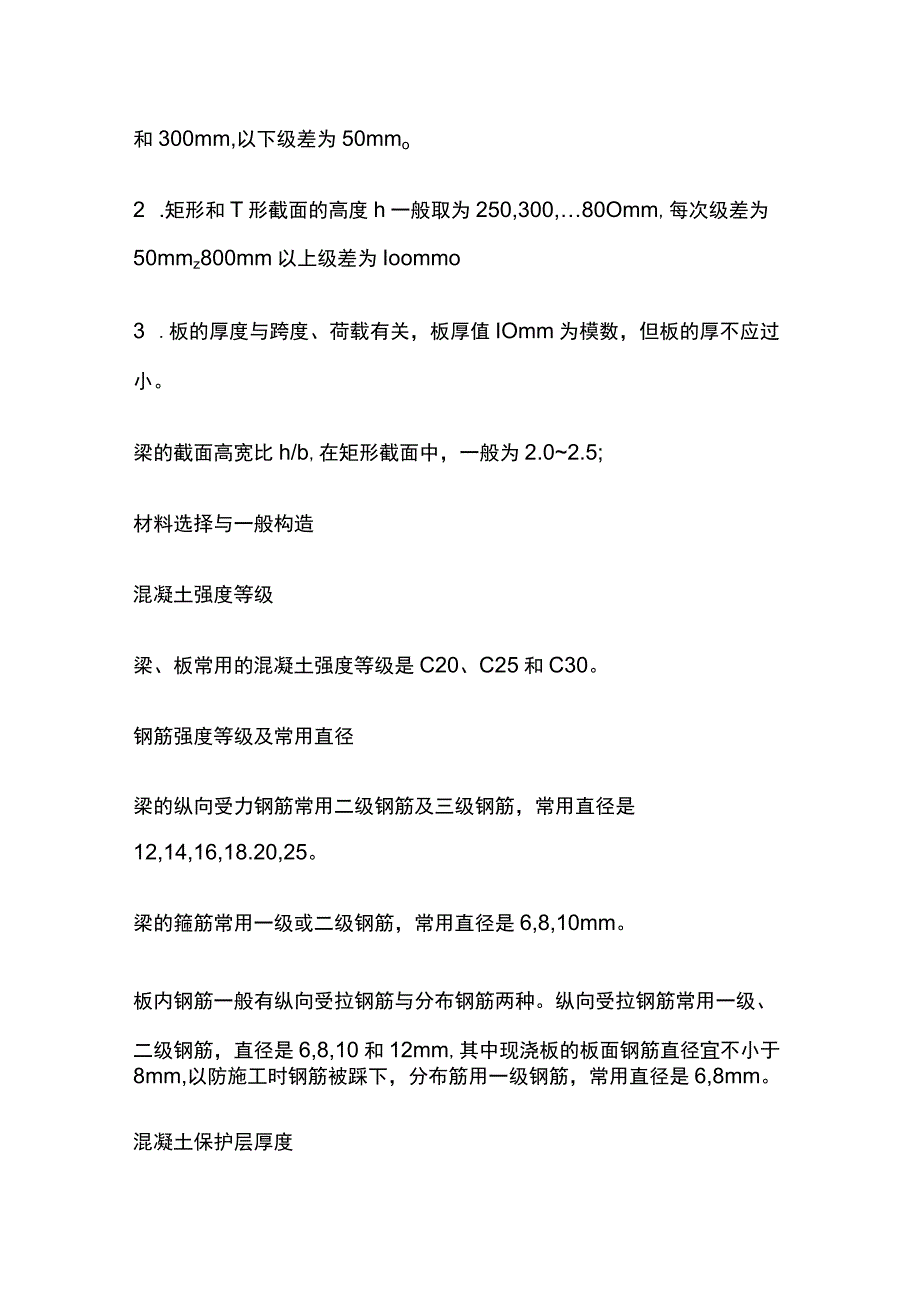

2、截面。现浇梁、板的截面尺寸宜按下述采用：1 .矩形截面的宽度或T形截面的肋宽b一般取为100,120,150,200,250和300mm,以下级差为50mmo2 .矩形和T形截面的高度h一般取为250,300,80Omm,每次级差为50mmz800mm以上级差为Ioommo3 .板的厚度与跨度、荷载有关，板厚值IOmm为模数，但板的厚不应过小。梁的截面高宽比h/b,在矩形截面中，一般为2.02.5;材料选择与一般构造混凝土强度等级梁、板常用的混凝土强度等级是C20、C25和C30。钢筋强度等级及常用直径梁的纵向受力钢筋常用二级钢筋及三级钢筋，常用直径是12,14,16,18.20,25。梁的箍

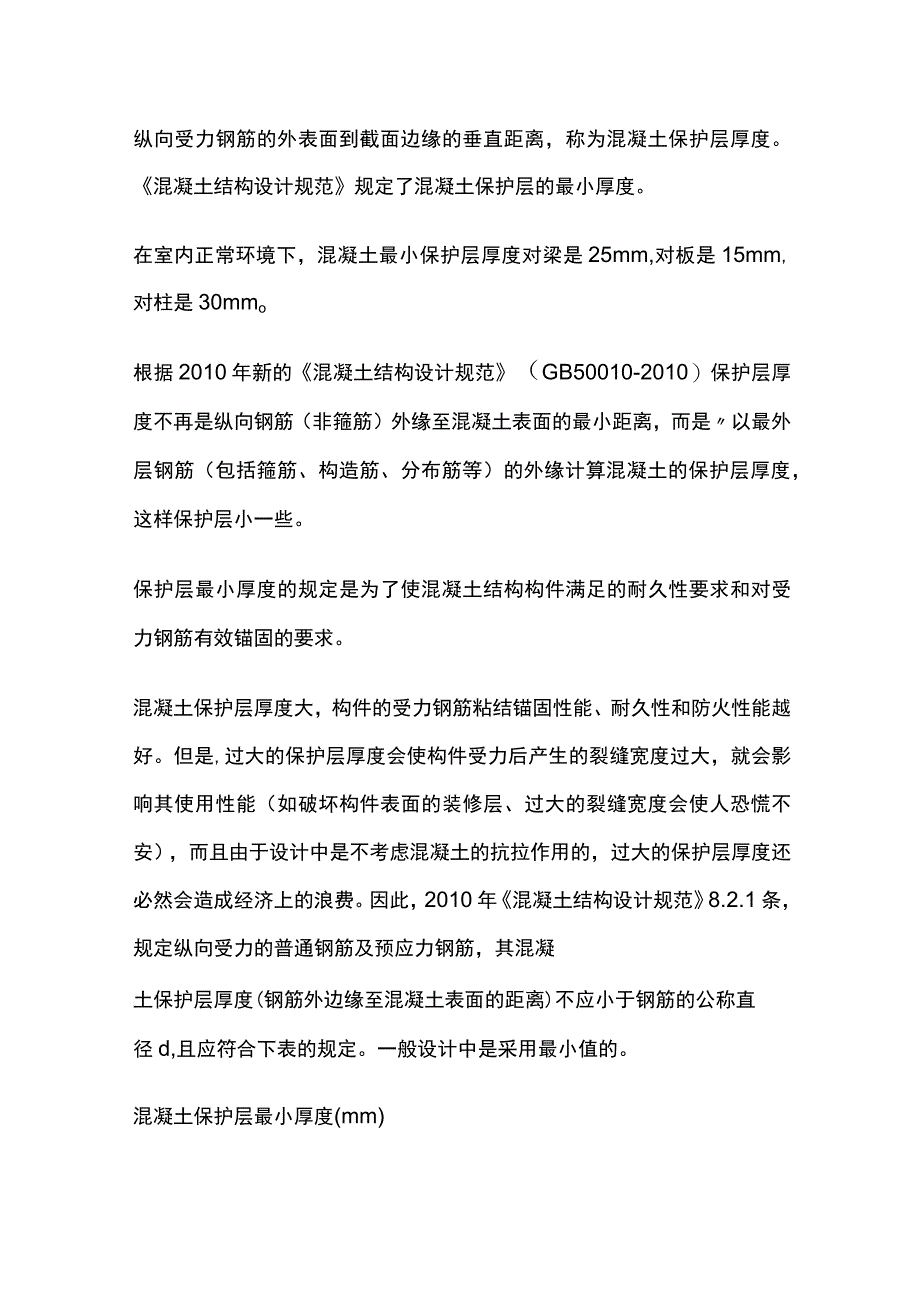

3、筋常用一级或二级钢筋，常用直径是6,8,10mm。板内钢筋一般有纵向受拉钢筋与分布钢筋两种。纵向受拉钢筋常用一级、二级钢筋，直径是6,8,10和12mm,其中现浇板的板面钢筋直径宜不小于8mm,以防施工时钢筋被踩下，分布筋用一级钢筋，常用直径是6,8mm。混凝土保护层厚度纵向受力钢筋的外表面到截面边缘的垂直距离，称为混凝土保护层厚度。混凝土结构设计规范规定了混凝土保护层的最小厚度。在室内正常环境下，混凝土最小保护层厚度对梁是25mm,对板是15mm,对柱是30mmo根据2010年新的混凝土结构设计规范（GB50010-2010）保护层厚度不再是纵向钢筋（非箍筋）外缘至混凝土表面的最小距离，而是
4、以最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘计算混凝土的保护层厚度，这样保护层小一些。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是,过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，2010年混凝土结构设计规范8.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应
5、小于钢筋的公称直径d,且应符合下表的规定。一般设计中是采用最小值的。混凝土保护层最小厚度(mm)环境类别/板、墙、壳/梁、柱、杆15/20二a20/25二b25/35三a30/40三b40/50注：L混凝土强度等级不大于C25时，表中保护层数值增加5mmo2钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。3.板在混凝土等级强度大于C25时，保护层厚度不小于20mm,板保护层最小20mm,且不应小于钢筋的公称直径d。纵向钢筋在梁、板截面内的布置要求为了使梁内纵向钢筋与混凝土之间有较好的粘结，并避免钢筋过密而妨碍混凝土的浇筑。要求梁内纵向钢筋在水平
6、方向和竖向的净距应满足相关要求：下部钢筋水平方向的净距不小于钢筋直径，也不小于25mm;上部钢筋水平方向的距则不得小于L5倍钢直径，也不小于30mmo钢筋竖向净距不小于钢筋直径，也不小于25mm,当梁的纵向受力钢筋有时须放置成两层，甚至还有多于两层的。上、下钢筋应对齐，不能错列，以方便混凝土的浇捣。当梁的下部钢筋多于两层时，从第三层起，钢筋的中距应比下面两层的中距增大一倍。防止上层偏位，减小振捣间隙，影响施工质量。板内纵向钢筋应与分布钢筋相垂直，并放在外侧，分布筋起定位作用。纵向受拉钢肪的配筋百分率设正截面上所有纵向受拉钢筋的合力至截面受拉边缘的竖向距离为as,则合力点至截面ho-as,不是减去保护层厚度，计算构件受拉力区承载力力矩，ho为截面有效高度，bh为截面的有效面积。b是截面宽度。纵向受拉钢筋的总截面面积用AS表示，单位为mmo纵向受拉钢筋总截面面积As与正截面的有效面积bh的比值，称为纵向受拉钢筋的配筋百分率。纵向受拉钢筋配筋百分率在一定程度上标志了正截面上纵向受拉钢筋与混凝土之间的面积比率，当截面尺寸和材料相同时，适筋截面的受力性能主要取决于纵向受拉钢筋配筋率，P大，MU大，正截面受弯承载力大，截面弯曲刚度也大，裂缝细而密，这是好的；但截面在破坏阶段的变形能力，截面延性差，这是不好的，征兆不明显不安全。
