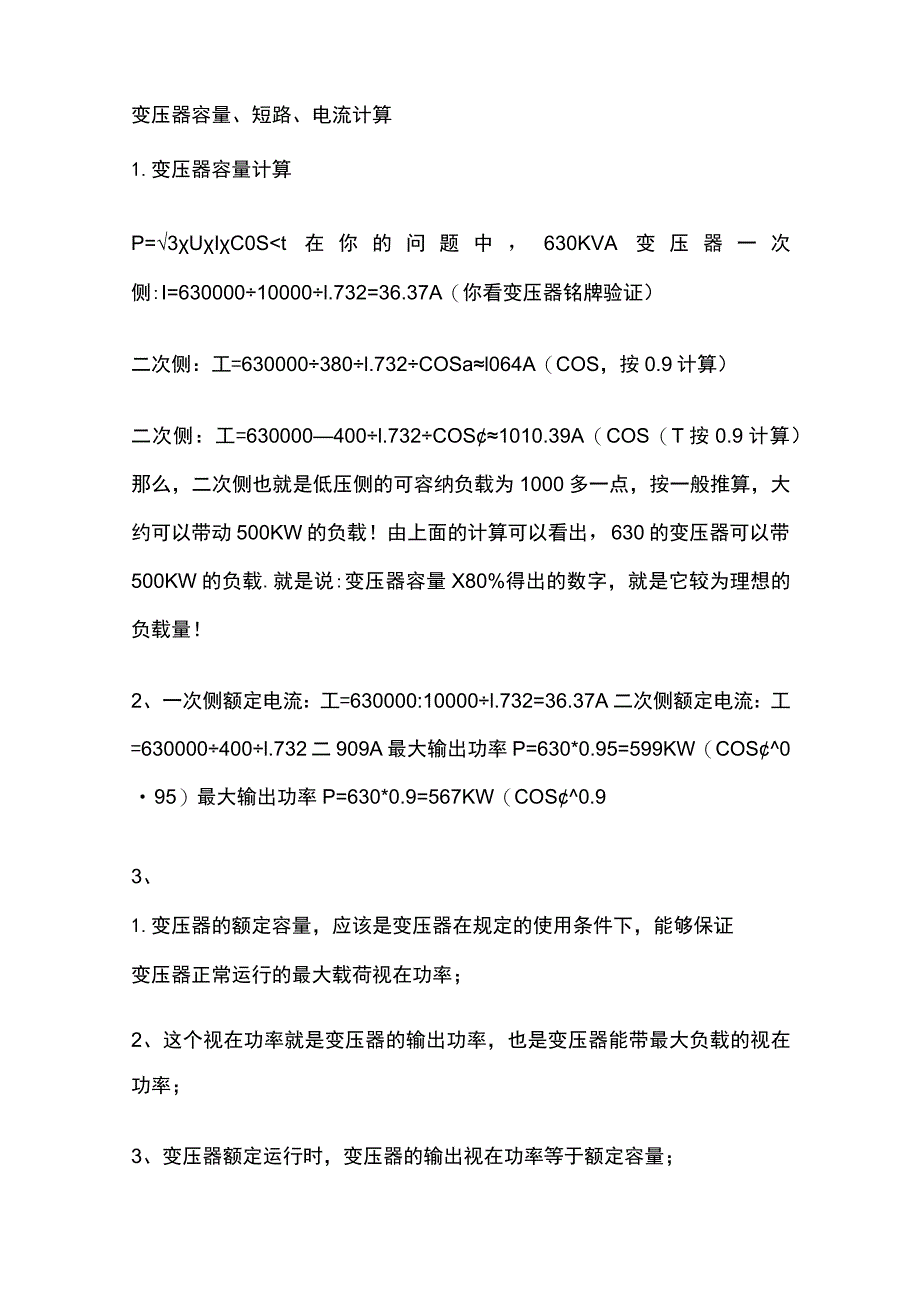

1、变压器容量、短路、电流计算1.变压器容量计算P=3UIC0St在你的问题中，630KVA变压器一次侧:I=63000010000l.732=36.37A（你看变压器铭牌验证）二次侧：工=630000380l.732COSal064A（COS，按0.9计算）二次侧：工=630000400l.732COS1010.39A（COS（T按0.9计算）那么，二次侧也就是低压侧的可容纳负载为1000多一点，按一般推算，大约可以带动500KW的负载！由上面的计算可以看出，630的变压器可以带500KW的负载.就是说:变压器容量X80%得出的数字，就是它较为理想的负载量！2、一次侧额定电流：工=630000:

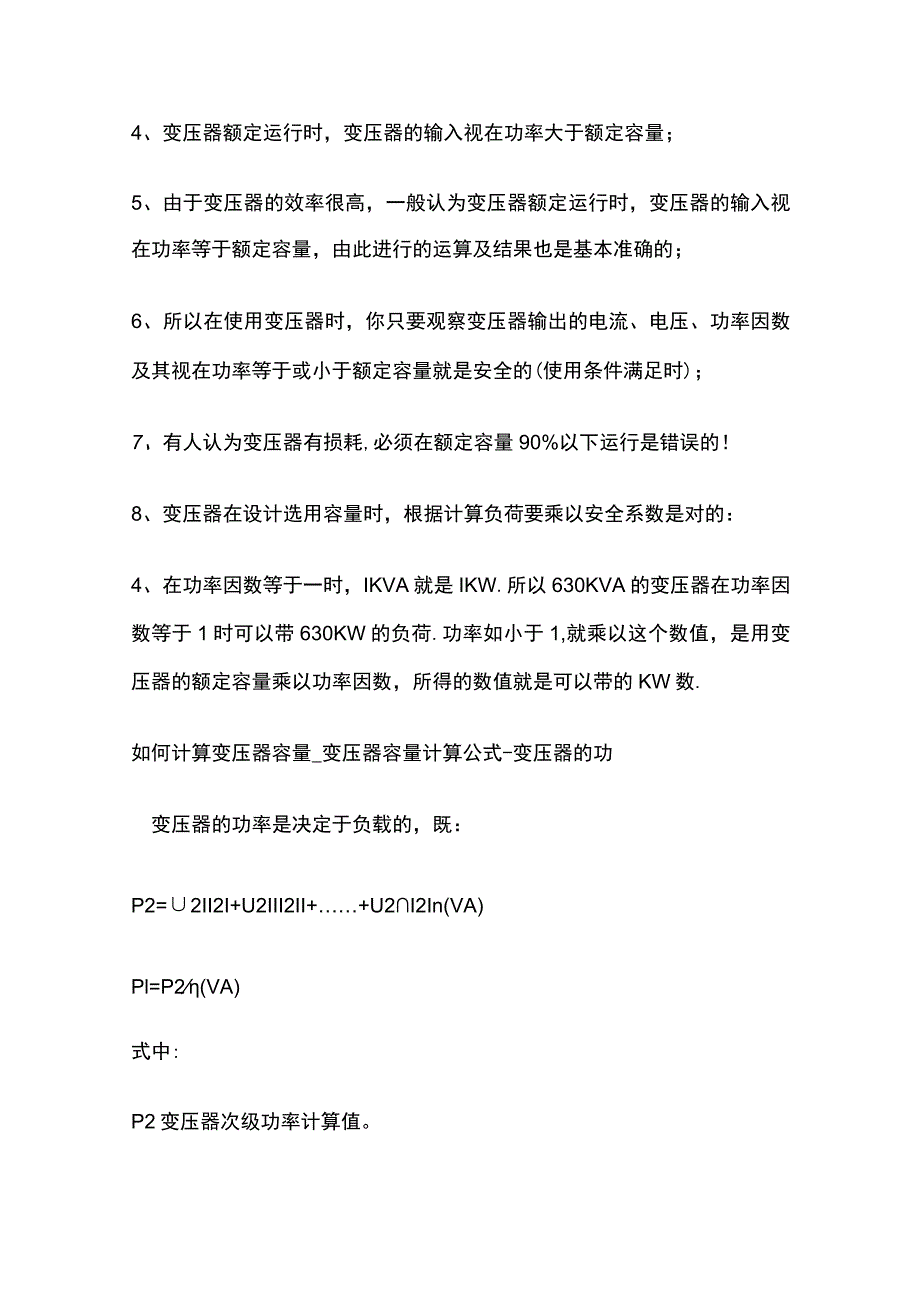

2、10000l.732=36.37A二次侧额定电流：工=630000400l.732二909A最大输出功率P=630*0.95=599KW（COS095）最大输出功率P=630*0.9=567KW（COS0.93、1.变压器的额定容量，应该是变压器在规定的使用条件下，能够保证变压器正常运行的最大载荷视在功率；2、这个视在功率就是变压器的输出功率，也是变压器能带最大负载的视在功率；3、变压器额定运行时，变压器的输出视在功率等于额定容量；4、变压器额定运行时，变压器的输入视在功率大于额定容量；5、由于变压器的效率很高，一般认为变压器额定运行时，变压器的输入视在功率等于额定容量，由此进行的运算及结果也
3、是基本准确的；6、所以在使用变压器时，你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的(使用条件满足时)；7、有人认为变压器有损耗,必须在额定容量90%以下运行是错误的！8、变压器在设计选用容量时，根据计算负荷要乘以安全系数是对的：4、在功率因数等于一时，IKVA就是IKW.所以630KVA的变压器在功率因数等于1时可以带630KW的负荷.功率如小于1,就乘以这个数值，是用变压器的额定容量乘以功率因数，所得的数值就是可以带的KW数.如何计算变压器容量_变压器容量计算公式-变压器的功变压器的功率是决定于负载的，既：P2=2II2I+U2III2II+U2I2In

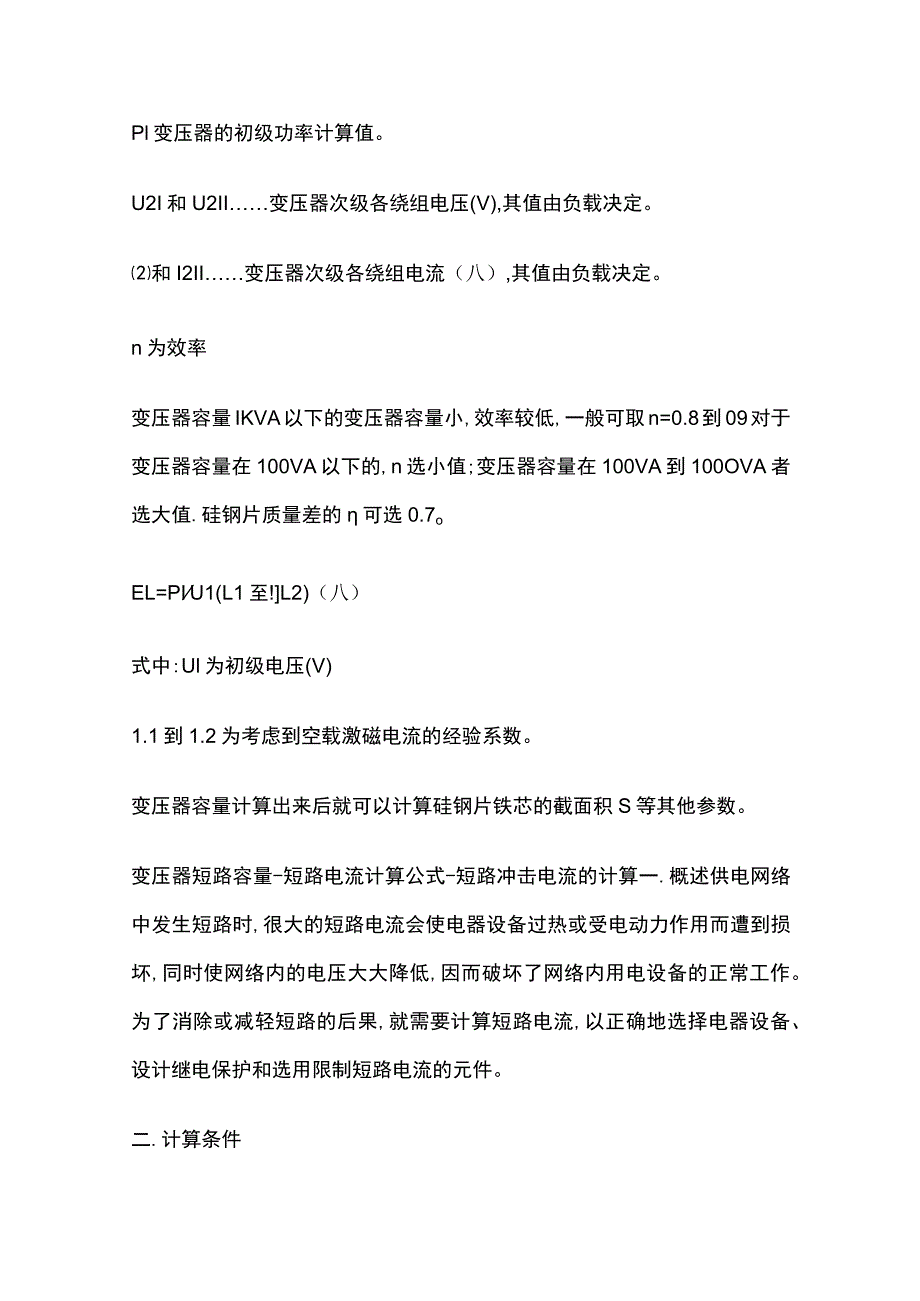

4、(VA)Pl=P2(VA)式中:P2变压器次级功率计算值。Pl变压器的初级功率计算值。U2I和U2II变压器次级各绕组电压(V),其值由负载决定。和I2II变压器次级各绕组电流（八）,其值由负载决定。n为效率变压器容量IKVA以下的变压器容量小,效率较低,一般可取n=0.8到09对于变压器容量在100VA以下的,n选小值;变压器容量在100VA到100OVA者选大值.硅钢片质量差的可选0.7oEL=PIU1(L1至!L2)（八）式中:Ul为初级电压(V)1.1到1.2为考虑到空载激磁电流的经验系数。变压器容量计算出来后就可以计算硅钢片铁芯的截面积S等其他参数。变压器短路容量-短路电流计算公式-
5、短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变,即计算阻抗比系统阻抗要大得多。具体规定：对于335KV级电网中短路电流的计算,可以认为IIOKV及以上的系统的容量为无限。只要计算35KV及以下网络元件的阻抗。2 .在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;
6、对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。3 .短路电流计算公式或计算图表,都以三相短路为计算条件。因为单相短路或二相短路时的短路电流都小于三相短路电流。能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种口诀式的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。在介绍简化计算法之前必须先了解一些基本概念。1.主要参数Sd三相
7、短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA)简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA)简称冲击电流峰值校核动稳定X电抗(W)其中系统短路容量Sd和计算点电抗X是关键.2日示么值计算时选定一个基准容量Z)和基准电压(UjZ).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方眉的是要简化计算).基准基准容量Sjz=100MVA基准电压UJZ规定为8级.230,115z37,10.5,6.3,3.
8、15,0.4,0.23KV有了以上两项，各级电压的基准电流即可计算出，例：UJZ(KV)3710.56.30.4因为S=L73*U*I所以UZ(KA)1.565.59.16144(2)标么值计算容量标么值S*=SSJZ.例如:当IOKV母线上短路容量为200MVA时,其标么值容量S*=200/100=2.电压标么值*=U/UJZ;电流标么值I*=ILIZ3无限大容量系统三相短路电流计算公式短路电流标么值：I*d=lx*(总电抗标么值的倒数).短路电流有效值:Id=IJZ*I*d=IJZ/x*(KA)冲击电流有效值：IC=Id*12(KC-1)2(KA)其中KC冲击系数取1.8所以IC=1.52
9、Id冲击电流峰值:ic=1.41*Id*KC=2.55Id(KA)当IoooKVA及以下变压器二次侧短路时,冲击系数KC,取1.3这时:冲击电流有效值IC=1.09*Id(KA)冲击电流峰值:ic=1.84Id(KA)掌握了以上知识,就能进行短路电流计算了。公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等。一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用公式计算短路电流；设计手册中还有一些图表,可以直接查出短路电流。下面介绍一种口诀式的计算方法,只要记牢7句口诀,就可
10、掌握短路电流计算方法。4.简化算法1系统电抗的计算系统电抗，百兆为一。容量增减，电抗反比。100除系统容量例：基准容量IooMVA。当系统容量为100MVA时，系统的电抗为XS*=1OO1OO=1当系统容量为200MVA时，系统的电抗为XS*=100/200=0.5当系统容量为无穷大时，系统的电抗为XS*=100=0系统容量单位：MVA系统容量应由当地供电部门提供。当不能得到时，可将供电电源出线开关的开断容量作为系统容量。如已知供电部门出线开关为W-VACI2KV2000A额定分断电流为40KAo则可认为系统容量S=1.73*40*10000V=692MVAz系统的电抗为XS*=100/692
11、=0.144o2变压器电抗的计算IlOKVz10.5除变压器容量；35KVz7除变压器容量;IOKV6KV,4.5除变压器容量。例：一台35KV3200KVA变压器的电抗X*=73.2=2.1875一台IOKV1600KVA变压器的电抗X*=4.51.6=2.813变压器容量单位：MVA这里的系数105,7,4.5实际上就是变压器短路电抗的数。不同电压等级有不同的值。3电抗器电抗的计算电抗器的额定电抗除额定容量再打九折。例：有一电抗器=6KVI=0.3KA额定电抗X=4%。额定容量S=L73*6*0.3=3.12MVA.电抗器电抗X*=43.12*0.9=L15电抗器容量单位：MVA4架空线路
12、及电缆电抗的计算架空线：6KV,等于公里数；IOKV,取1/3;35KV,取3%0电缆：按架空线再乘0.2o例：IOKV6KM架空线。架空线路电抗X*=6/3=2IOKV0.2KM电缆。电缆电抗X*=0.23*0.2=0.013。这里作了简化，实际上架空线路及电缆的电抗和其截面有关z截面越大电抗越小。【5】短路容量的计算电抗加定，去除100o例：已知短路点前各元件电抗标么值之和为X*=2,则短路点的短路容量Sd=100/2=50MVAo短路容量单位：MVA6短路电流的计算6KV,9.2除电抗;IOKV,5.5除电抗;35KV,1.6除电抗;IlOKV,0.5除电抗。0.4KV,150除电抗例：
13、已知一短路点前各元件电抗标么值之和为X*=2,短路点电压等级为6KV,则短路点的短路电流Id=9.2/2=4.6KA.短路电流单位：KA7短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值IC=Id,冲击电流峰值ic=L8Id1000KVA以上变压器二次侧短路时：冲击电流有效值k=L5Id,冲击电流峰值ic=2.5Id例：已知短路点1600KVA变压器二次侧的短路电流Id=4.6KA,则该点冲击电流有效值Ic=1.5Idz=1.5*4.6=7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KAo可见短路电流计算的关键是算出短路点前的总电抗标么值,但一定要
14、包括系统电抗。变压器工作电流是多少？计算公式怎么列可以用经验公式：10KV/0.4KV变压器低压侧I=L5S（变压器容量*1.5）高压侧I=0.06S（变压器容量*0.06）或：I=SU*cos（变压器容量1000除以电压0.4再乘以功率因数）你的高压是多少（IOKV）高压电流=100O/1.732/10=57.7A低压电流=Ic）OoL732038=1519A变压器额定电流计算公式变压器额定电流IlN/I2N,单位为A、kA。是变压器正常运行时所能承担的电流，在三相变压器中均代表线电流。对单相变压器：IlN=SN/UlN12N=SN/U2N对三相变压器：口N=SN/sqrtUINI2N=SNsqrt(3)U2N
