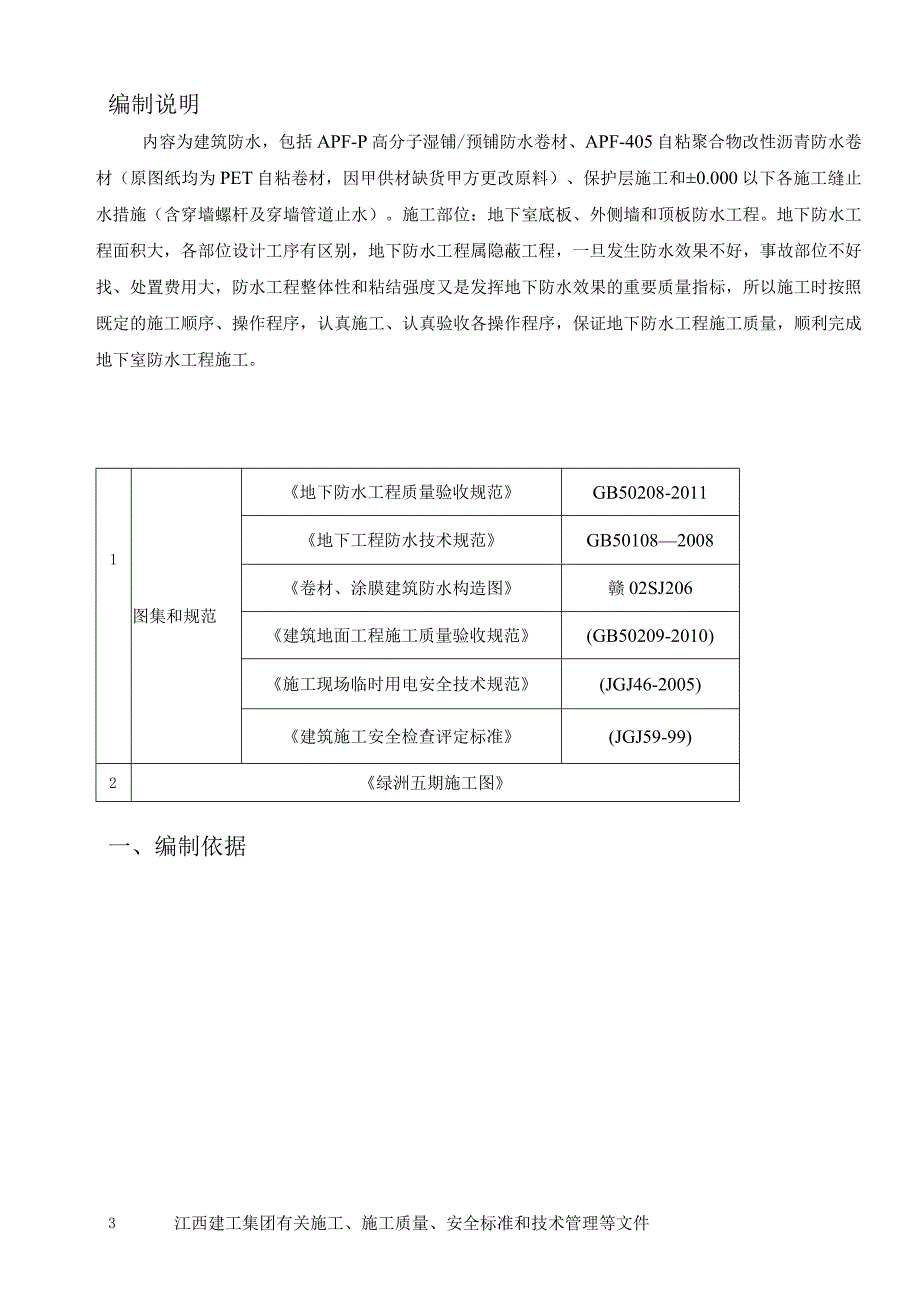

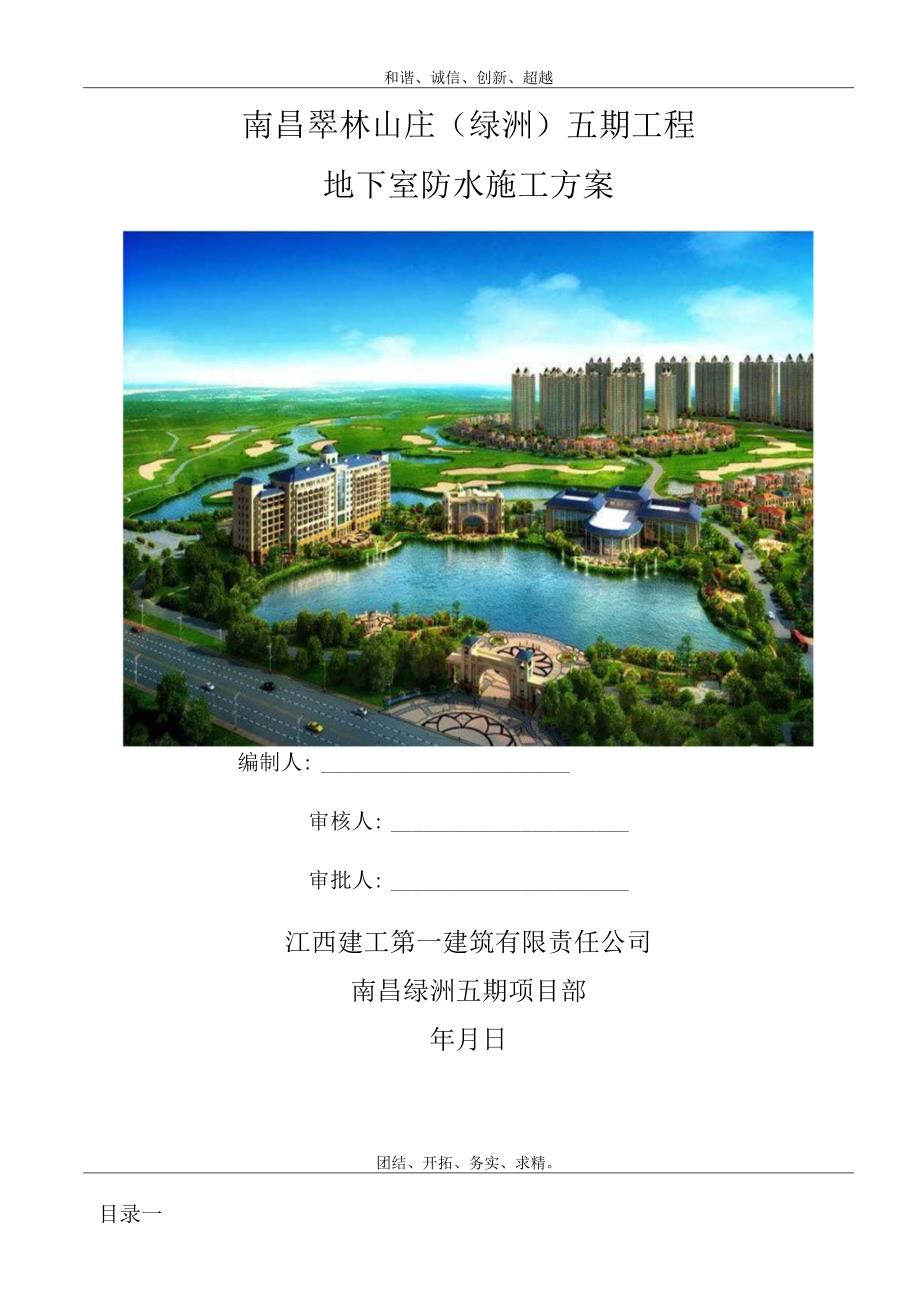

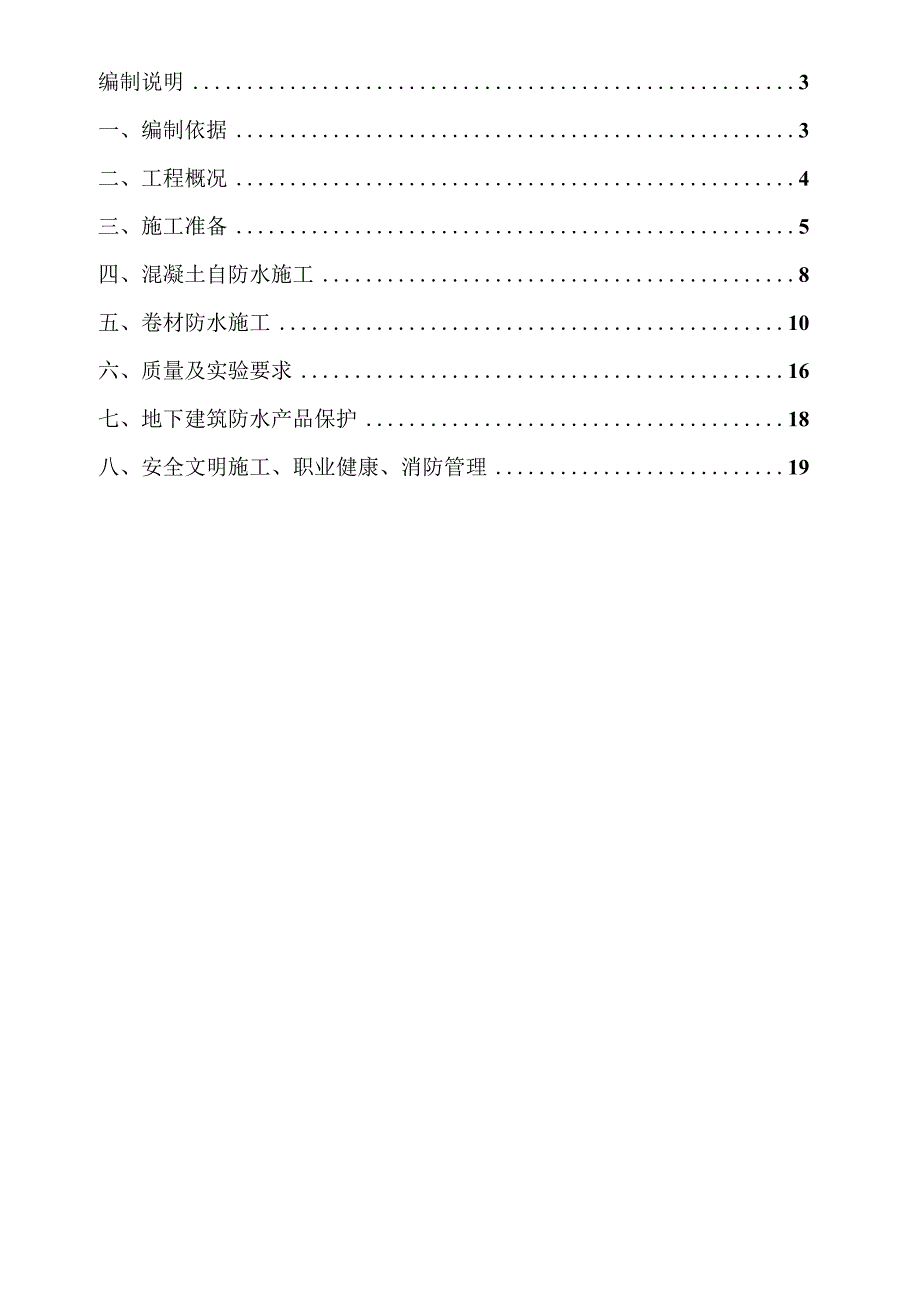

1、和谐、诚信、创新、超越南昌翠林山庄（绿洲）五期工程地下室防水施工方案编制人:审核人:审批人:江西建工第一建筑有限责任公司南昌绿洲五期项目部年月日团结、开拓、务实、求精。目录一编制说明3一、编制依据3二、工程概况4三、施工准备5四、混凝土自防水施工8五、卷材防水施工10六、质量及实验要求16七、地下建筑防水产品保护18八、安全文明施工、职业健康、消防管理19编制说明内容为建筑防水，包括APF-P高分子湿铺/预铺防水卷材、APF-405自粘聚合物改性沥青防水卷材（原图纸均为PET自粘卷材，因甲供材缺货甲方更改原料）、保护层施工和0.000以下各施工缝止水措施（含穿墙螺杆及穿墙管道止水）。施工部位：
2、地下室底板、外侧墙和顶板防水工程。地下防水工程面积大，各部位设计工序有区别，地下防水工程属隐蔽工程，一旦发生防水效果不好，事故部位不好找、处置费用大，防水工程整体性和粘结强度又是发挥地下防水效果的重要质量指标，所以施工时按照既定的施工顺序、操作程序，认真施工、认真验收各操作程序，保证地下防水工程施工质量，顺利完成地下室防水工程施工。一、编制依据1图集和规范地下防水工程质量验收规范GB50208-2011地下工程防水技术规范GB501082008卷材、涂膜建筑防水构造图赣02SJ206建筑地面工程施工质量验收规范(GB50209-2010)施工现场临时用电安全技术规范(JGJ46-2005)建筑
3、施工安全检查评定标准(JGJ59-99)2绿洲五期施工图3江西建工集团有关施工、施工质量、安全标准和技术管理等文件二、工程概况序号项目内容1工程名称南昌绿洲五期地下室2建筑功能汽车库（280个车位）、设施用房、非人防地下室3建筑类型本工程地下室为一体式，分A区（1#2#楼）、B区（3#楼）两部分4建筑面积11247.08平方米，A区B区各半O5地下室结构类型钢筋混凝土框架剪力墙结构6层数层高地下1层，主楼区域外层高为3.80米，A区局部4.20米7设计标高本工程0.000相当于绝对标高：1#楼为29.200米；2#楼为29.600；3#楼为34.300米（黄海高程）。A区地下室底板面为23.9
4、00米；B区地下室底板面为29.000米。8结构安全等级二级9地下室防水等级二级、设施房一级10地下室耐火等级一级11基础设计等级甲级12计划开工日期2013年6月本工程地下室防水采用2道设防：钢筋混凝土自防水和外包防水层及防水保护层的方式,本工程地下室防水设防体系如下表:序号设防部位设防体系设防做法1地下室底板两道设防：碎自防水+柔性防水碎自防水：抗渗等级大于等于P6的抗渗混凝土柔性防水：1.5厚APF-P高分子湿铺/预铺防水卷材2地下室外墙两道设防：碎自防水+柔性防水碎自防水：抗渗等级大于等于P6的抗渗混凝土柔性防水：1.5厚APF-405自粘聚合物改性沥青防水卷材3地下室顶板室外部分（有
5、覆土）两道设防：校自防水+柔性防水碎自防水：抗渗大于等于P6的抗渗混凝土柔性防水：1.5厚APF-405自粘聚合物改性沥青防水卷材4底板外墙水平施设置阻水措施在高出地下室底板面标高30Omm处设置30OnInl宽工缝3mm厚止水钢板。5地下室外墙竖向施工缝设置阻水措施设置垂直施工缝，埋设30OnInI宽3mm厚止水钢板。6地下室穿墙套管设置阻水措施在套管中部焊止水钢板7地下室外墙穿墙螺栓设置阻水措施地下室墙体模采用木模，室外地坪标高以下穿墙螺栓中部焊止水片。详第8页图28地下室底板顶板后浇带设置阻水措施后浇带两边设置埋设300un宽3mm厚止水钢板。三、施工准备3.1 .组织准备：项目部管理人
6、员职责编号职务职责1项目经理负责防水施工的组织工长2总工技术指导和把关3工程经理现场生产协调4技术负责人技术指导工作5安全员环境因素、危险源的辨识、评审，安全控制6工长现场一切施工进程的组织协调7质检员进程监控、检验8原料员原料、劳保用品的采购、运输、保管、发放9实验员原料的取样实验、记载收集整理10资料员资料的记载、收集整理3.1.1.项目经理为第一责任人的项目管理班子，负责实现地下防水工程的施工管理目的，项目经理解决施工资源和监督地下防水施工管理的目的实现，负责工作部署和检查。3.1.2. 项目执行经理负责施工进度计戈J,施工质量、安全文明施工措施落实及督促检查,负责工作汇报。3.1.3.
7、 项目安全经理负责地下防水安全、文明施工、消防、职业健康管理。3.1.4. 项目技术负责：负责编制施工专项方案，技术交底。3.1.5. 地下建筑防水施工组织系统图：地下建筑防水组织系统图3.2 施工技术准备3.2.2. 组织有关人员学习防水工程施工规范和施工工艺，熟悉施工图纸，了解地下室各部位的防水设计要求、防水工程的施工程序、施工顺序、质量标准。3.2.3. .依据设计图纸、规范和标准要求，编制施工专项方案，经审批后实施。3.2.4. 针对工程特征，编写技术交底，提出原料计划。3.2.5. .施工技术交底：依据确定的地下防水工程的施工工艺要求，做好防水工程的施工技术交底，按照防水工艺要求做好
8、施工技术培训。325.每区段卷材完成后，施工队自检合格报项目部质检检查，合格后方可报监理单位验收。项目质检现场检查发现重大质量问题对卷材施工单位进行整改整理。3.3施工生产准备331.按施工总平面图要求，部署好防水原料的储存场地，对易燃、易变质和容易污染环境的原料确定好保管方法，确定废料堆放场地；3.3.2. 现场安全、环保施工准备：按总平面部署要求，地下防水施工脚手架（地下室外墙防水施工）搭设，必须满足地下防水施工安全使用要求，验收合格后方能投入使用，并考虑不影响施工操作。地下防水原料堆场消防设施按要求部署。3.3.3. 劳动力组织准备：依据工程量和工期组织好劳动力的入场数量，及时搞好入场前
9、的三级教育工作，按项目部管理规定进行入场后的操作人员管理。防水工程属重点控制项目和特殊工种操作，防水操作人员必须持有有效的“上岗证”3.3.4. 编制原料使用量计戈J,确定供货渠道保证原料供应。一切进场物资必须有合格的材质证明、出厂合格证和实验报告。做好进场检验工作，该复试的原料及时取样复试，不合格的原料禁止使用。3.3.5. 工序交接准备：防水施工部位交接前，应清除墙面的对拉螺栓，墙面对拉螺栓和预应力钢筋施工部位预留空洞，应用水泥砂浆补平、补牢固，清理洁净混凝土表面粘结的灰浆，然后移交防水施工作业班组。施工前基层必须坚硬、无空鼓、起砂、裂缝、松动、掉灰、凹凸不平等缺陷，无油污、残渣，表面平整
10、光滑、干燥、洁净。3.3.6施工机具一览表用途机具涂料涂刮工具橡胶刮管边、转角处等涂料涂刷工具油漆刷清理基层工具铲刀修补基层工具抹子基层清理小平铲、扫帝、钢丝刷、高压吹风机测量弹线皮卷尺、钢卷尺、粉线包、粉笔铺贴工具剪刀、刮板、滚刷、橡胶锤、大小压辐、油漆刷喷灯、长把刷、自动热风焊接机、电动搅拌器、铁抹子、小白线等四、混凝土自防水施工4.1 混凝土施工4.1.1 技术要求除了对预拌混凝土的普通要求外，抗渗混凝土有以下特殊的要求：防水混凝土最大氯离子含量0.2%,最大碱含量3.0%；现场实测坍落度：120160mm,防水砂入泵前坍落度每小时损失值小于等于30mm,坍落度总损失值小于等于60mm;
11、抗渗混凝土水灰比小于等于0.55,最小水泥用量为300Kgm3;碎初凝时间：抗渗混凝土初凝时间为68h；4.1.2 浇筑要求防水混凝土必须采用机械振捣，振捣时间为2030秒，以混凝土开头泛浆、不下沉不冒气泡为准，避免漏振、过振；严厉执行分层振捣，确保混凝土的密实性；振捣进程中振捣棒不得接触止水螺栓，避免止水钢板松动或破坏；浇筑墙体混凝土前先浇筑35cm厚同配比砂浆；底板混凝土除后浇带、膨胀加强带外,不再另外留置施工缝,底板依据施工图纸中的后浇带、膨胀加强带及伸缩缝的分布情况将地下室分段浇筑。后浇带及膨胀加强带混凝土强度等级采用比原设计碎强度等级高一级微膨胀防水等级为P8的混凝土浇筑。42施工缝
12、处置4.2.1地下室外墙地下室外墙采用木模板，对拉螺栓中焊止水环，止水环必须满焊，对拉螺栓详图见图2；水平、竖向施工缝两边设置埋设30Omm宽3mm厚止水钢板。外墙竖直施工缝、水平施工缝、塔吊基础与底板交接处先行施工部位的施工缝止水钢板安装见图3。在施工缝上浇筑混凝土前，必须将施工缝处的混凝土表面凿毛，清除浮粒和杂物，用高压水冲洗洁净,坚持湿润，随后浇筑比原设计强度高一等级的微膨胀防水混凝土。图2穿墙螺杆示意图（螺杆长度按模板施工方案）3厚60X60钢片，双面源I014 两端套丝100mn375750300厚地下室外墙 竖向方木加固水平向钢管加固嬲扣雕犯僮加锁紧图3外墙水平及立向施工嶷大样4.
13、3 后浇带底板后浇带在钢筋绑扎时，钢筋主筋不断开，后浇带内分布筋间距为带外的1/2,施工缝做成平缝，在后浇带的两侧的底板中间设3厚300宽钢板止水带，底板用钢丝网隔离,止水钢板.在施工缝上浇筑混凝土前，必须将施工缝处的混凝土表面凿毛，清除浮粒和杂物，用高压水冲洗洁净，坚持湿润，随后浇筑比原设计强度高一等级的微膨胀防水混凝土详见图4：t16三R500mmB3mi三图4:辘麻埼精璘研4.4 混凝土养护对于抗渗砂，养护时间不少于14天。施工队派专人养护，填写养护记载。在浇筑完成、底板表面压实抹平之后，且碎强度到达1.2MPa（做同条件试块测抗压强度）以后，方可上人进行下道工序，养护人员负责看护对碎成
14、品保护负全责。五、卷材防水施工5.1 作业条件、施工前认真审核图纸，熟悉防水工程施工方案，并进行技术交底；、地下防水工程操作人员持证上岗，所用原料必须经现场取样送检合格并经见证取样合格后方可使用；、将基层表面浮灰、垃圾等其它杂物清理洁净；、防水施工用原料均为易燃品，干粉灭火器准备齐全；、底板：垫层与立墙交接处，垫层与集水坑交接处的阴阳角部位做成圆弧形，圆弧半径为50mm,30Omm厚防水导墙及承台、集水井、电梯井等砖胎膜砖墙砌完、内壁粉刷，验收合格；、外墙卷材防水前：地下结构全部施工完毕，并经验收合格；、在施工前，原料进场时同时提供防水原料准用证、原料检验报告、复试检验报告，使用说明书及防伪标志等资料。原料分阶段进场后，现场取样复试合格后方可进行施工。5.2 地下室底板1.5厚APF-P高分子湿铺/预铺防水卷材施工工艺工艺流程：基础垫层导墙及承台、集水井、电梯井等砖胎膜砌筑、抹灰一基层清理一刷素水泥浆粘接层f附加层施工一铺设防水卷材一验收、垫层100mm厚，采用C15混凝土浇筑，随浇注随抹平、压光，浇筑IOh后及时养护；（2）、防水导墙砌筑：基础底板结构外侧四周砌筑240mm厚永久性保护墙（地下室外侧梁及承台砖胎
