《地下室外墙裂缝防治施工方案.docx》由会员分享，可在线阅读，更多相关《地下室外墙裂缝防治施工方案.docx（7页珍藏版）》请在第壹文秘上搜索。

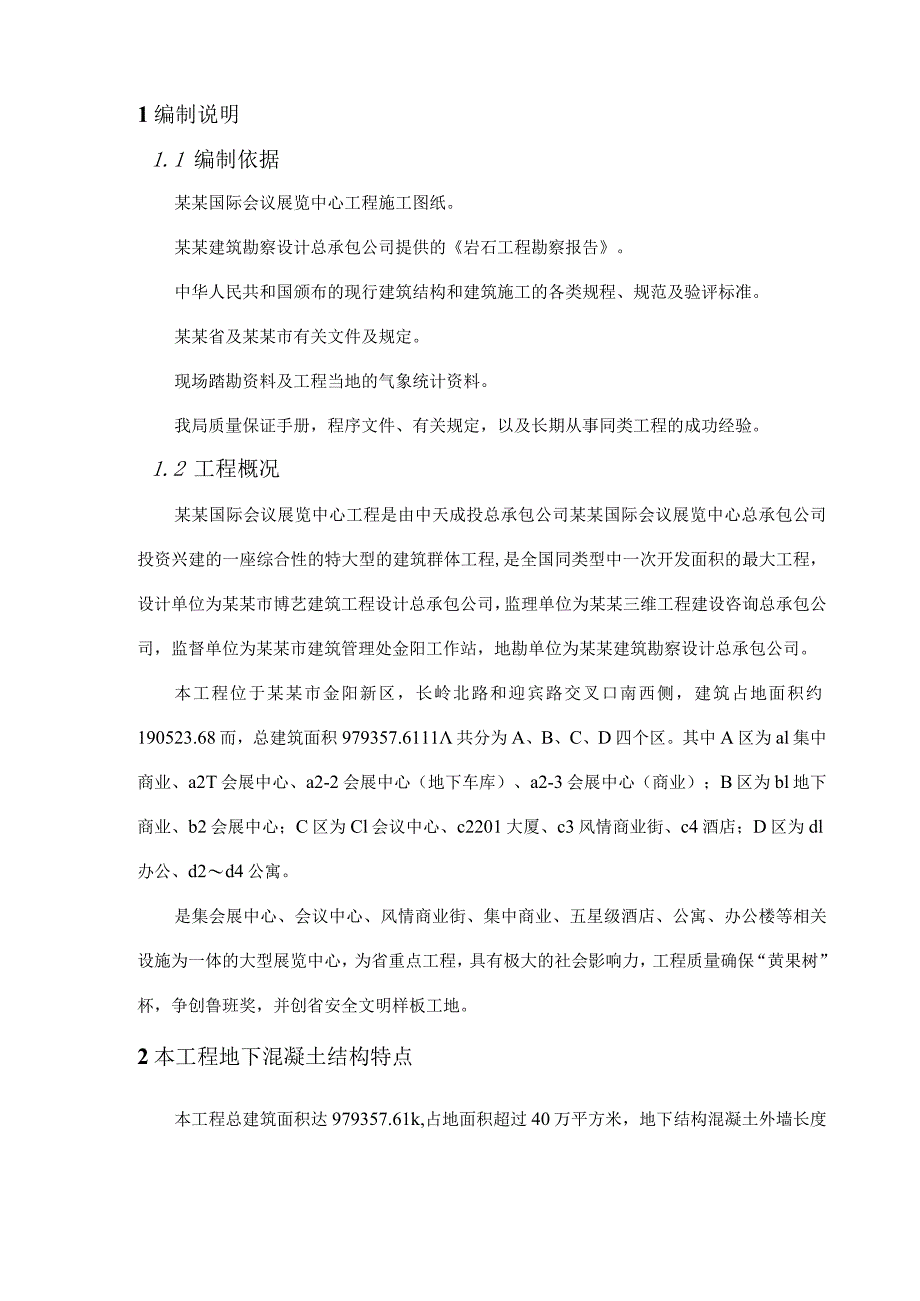

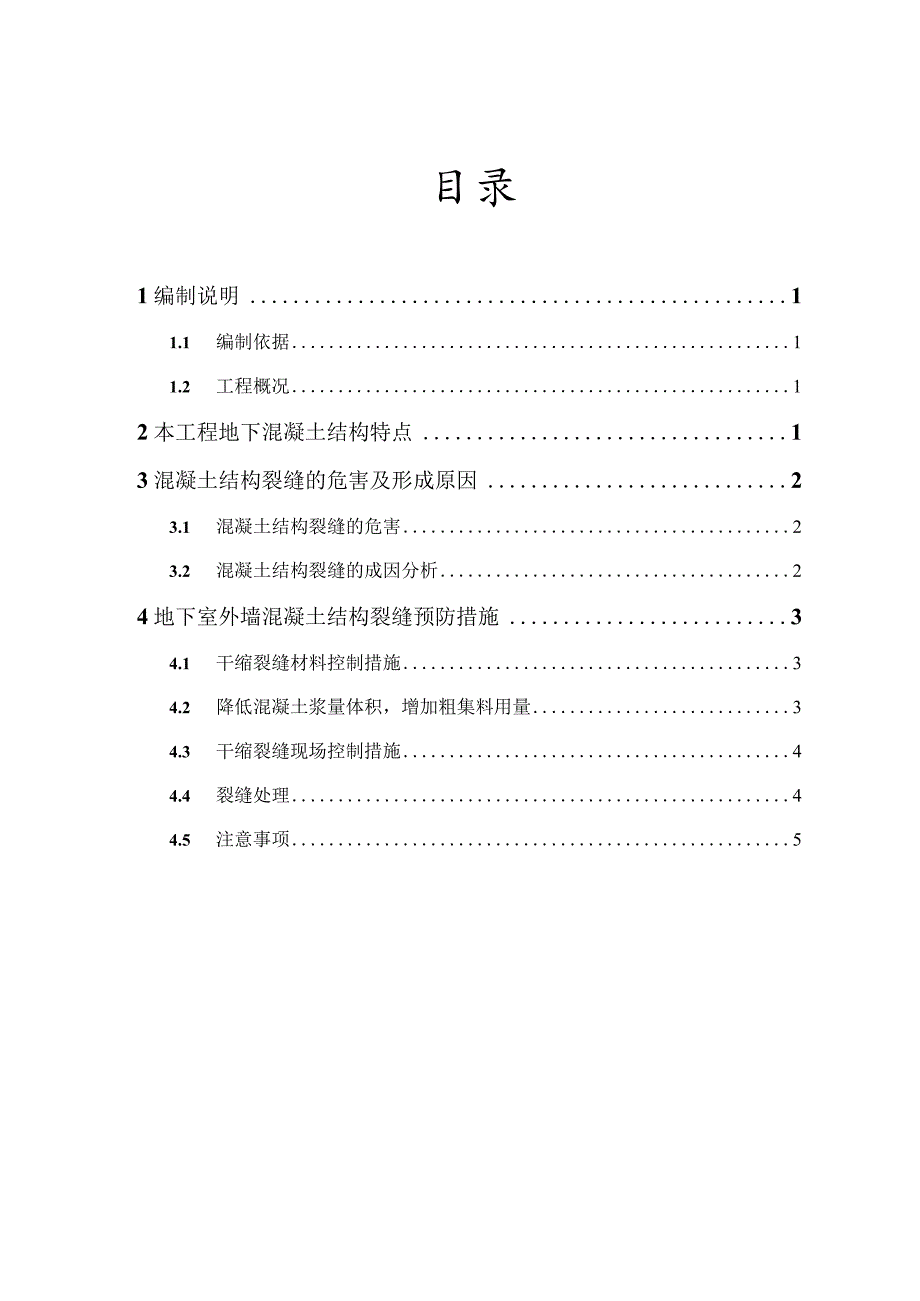

1、目录1编制说明11.1 编制依据11.2 工程概况12本工程地下混凝土结构特点13混凝土结构裂缝的危害及形成原因23.1 混凝土结构裂缝的危害23.2 混凝土结构裂缝的成因分析24地下室外墙混凝土结构裂缝预防措施34.1 干缩裂缝材料控制措施34.2 降低混凝土浆量体积，增加粗集料用量34.3 干缩裂缝现场控制措施44.4 裂缝处理44.5 注意事项51编制说明1.1 编制依据某某国际会议展览中心工程施工图纸。某某建筑勘察设计总承包公司提供的岩石工程勘察报告。中华人民共和国颁布的现行建筑结构和建筑施工的各类规程、规范及验评标准。某某省及某某市有关文件及规定。现场踏勘资料及工程当地的气象统计资料
2、。我局质量保证手册，程序文件、有关规定，以及长期从事同类工程的成功经验。1.2 工程概况某某国际会议展览中心工程是由中天成投总承包公司某某国际会议展览中心总承包公司投资兴建的一座综合性的特大型的建筑群体工程,是全国同类型中一次开发面积的最大工程，设计单位为某某市博艺建筑工程设计总承包公司，监理单位为某某三维工程建设咨询总承包公司，监督单位为某某市建筑管理处金阳工作站，地勘单位为某某建筑勘察设计总承包公司。本工程位于某某市金阳新区，长岭北路和迎宾路交叉口南西侧，建筑占地面积约190523.68而，总建筑面积979357.6111共分为A、B、C、D四个区。其中A区为al集中商业、a2T会展中心、

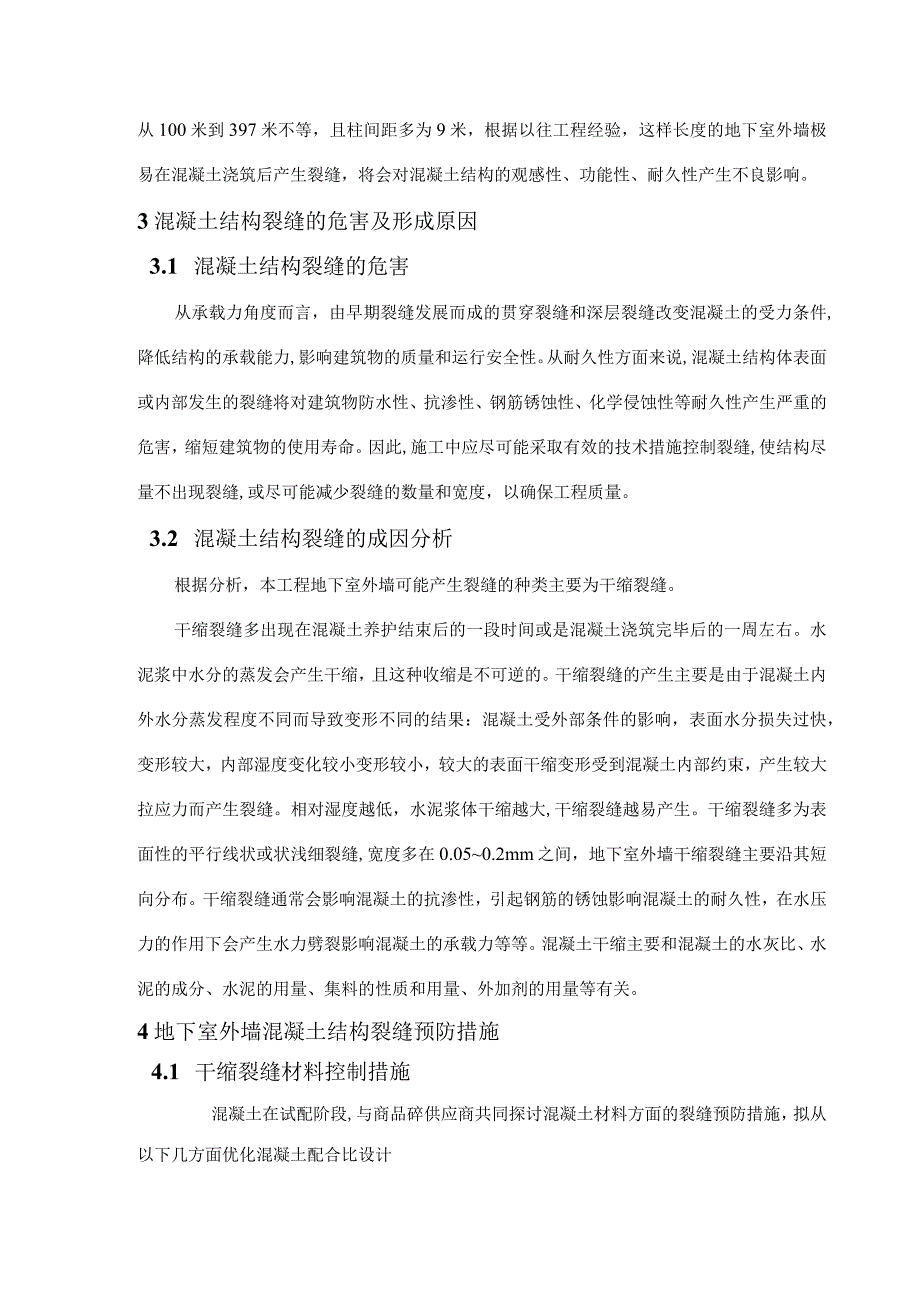

3、a2-2会展中心（地下车库）、a2-3会展中心（商业）；B区为bl地下商业、b2会展中心；C区为Cl会议中心、c2201大厦、c3风情商业街、c4酒店；D区为dl办公、d2d4公寓。是集会展中心、会议中心、风情商业街、集中商业、五星级酒店、公寓、办公楼等相关设施为一体的大型展览中心，为省重点工程，具有极大的社会影响力，工程质量确保“黄果树”杯，争创鲁班奖，并创省安全文明样板工地。2本工程地下混凝土结构特点本工程总建筑面积达979357.61k,占地面积超过40万平方米，地下结构混凝土外墙长度从100米到397米不等，且柱间距多为9米，根据以往工程经验，这样长度的地下室外墙极易在混凝土浇筑后产生
4、裂缝，将会对混凝土结构的观感性、功能性、耐久性产生不良影响。3混凝土结构裂缝的危害及形成原因3.1 混凝土结构裂缝的危害从承载力角度而言，由早期裂缝发展而成的贯穿裂缝和深层裂缝改变混凝土的受力条件,降低结构的承载能力,影响建筑物的质量和运行安全性。从耐久性方面来说,混凝土结构体表面或内部发生的裂缝将对建筑物防水性、抗渗性、钢筋锈蚀性、化学侵蚀性等耐久性产生严重的危害，缩短建筑物的使用寿命。因此,施工中应尽可能采取有效的技术措施控制裂缝,使结构尽量不出现裂缝,或尽可能减少裂缝的数量和宽度，以确保工程质量。3.2 混凝土结构裂缝的成因分析根据分析，本工程地下室外墙可能产生裂缝的种类主要为干缩裂缝。
5、干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大,干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或状浅细裂缝,宽度多在0.050.2mm之间，地下室外墙干缩裂缝主要沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影
6、响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。4地下室外墙混凝土结构裂缝预防措施4.1 干缩裂缝材料控制措施混凝土在试配阶段,与商品碎供应商共同探讨混凝土材料方面的裂缝预防措施，拟从以下几方面优化混凝土配合比设计4.2 降低混凝土浆量体积，增加粗集料用量混凝土收缩主要是浆体的收缩，浆量体积越大，则收缩也越大。而作为混凝士主要材料的骨料来讲，其随温度和湿度的体积变形是相当小的，相对于水泥石的体积变形来讲，完全可忽略不计。由于骨料的存在，使混凝土比单纯的水泥浆具有更高的体积稳定性和更好的耐久性。骨料用量越大，则混凝土的收缩越小。
7、考虑到混凝土的工作性和可泵性，混凝土内浆量的体积应控制在5806(M)lm3,骨料用量应控制在1050-1100kgm3o对于泵送混凝土来讲，这样的浆量体积较小，骨料用量偏大，为保证混凝土有较好的可泵性，这就给骨料的颗粒级配提出了较高的要求。一般泵送混凝土所用骨料级配优劣的指标用空隙率来表示，空隙率越小，其颗粒级配越好,混凝土的可泵性也越佳。为保证混凝土的可泵性，骨料的空隙率应控制在3540%之间。421采用减水剂，降低混凝土的单位用水量水泥水化所需要的水仅为其重量的25%左右，其余的水完全是为了和易性的要求。其中一部分被离析出来，相当大部分留在孔隙中，对混凝土的干缩起着决定性的作用。所以，减
8、少单位用水量是至关重要的。在保证施工和混凝土和易性的条件下，单位用水量越小越好。为了减少用水量和保证混凝土的和易性，就必须使用减水剂。在混凝土中掺入适量的减水剂，不仅可以减少单位用水量1020%,还可减少水泥用量815%,从而起到提高混凝土强度和耐久性的作用，真正使混凝土的收缩值降到最低。另外，为了减少混凝土单位用水量，应优先选用需水量较低的普通硅酸盐水泥需水量。为了减少单位用水量和搅拌以外的水进入混凝土，施工时还应尽量避免雨天，从而保证混凝土的施工质量。422减少水泥用量，适当掺入磨细粉煤灰粉煤灰能改善水泥石的孔结构，使水泥石中总的孔隙率降低，平均孔径降低，大孔数量下降，小孔数量增加，孔结构
9、进一步细化，孔分布更加合理，硬化混凝土更加致密，相应的收缩值也越小。另外，粉煤灰中的活性成份能与水泥中的水化产物进行二次水化反应，可以取代部分水泥，从而减少水泥用量，降低了混凝土的热胀。再就是粉煤灰可推迟水泥水化热峰值的出现，以利于混凝土的养护工作。地下室外墙及地板混凝土粉煤灰的适宜掺量为水泥用量的1520%.4.3 干缩裂缝现场控制措施431浇水养护，保证混凝土早期不失水混凝土收缩最大的就是干缩，干缩是由于失水引起的，如果能保证混凝土在饱水状态下养护，则干缩可降低到最小。地下室外墙的饱水养护最简单的方法就是浇水养护。地下室外墙浇水养护有两种方法，一种是直接由人工喷水养护；另一种就是预先设置喷
10、淋管，即采用均匀钻孔后的塑料PVC管沿地下室外墙通长布置，钻孔间距应以能满淋地下室外墙为准。浇水养护的时间不应少于14天，如果条件允许，也可适当延长。浇水养护在模板拆除后就应进行，拆摸时间一般为混凝土浇筑后的12天，时间长了并不一定有利。4.4 裂缝处理在事后裂缝的诊断工作中,应结合具体的施工工艺、地理环境、材料条件寻求引发裂缝的主次原因,从而便于采取合理的补救措施。表面较浅裂缝,可将裂缝附近的混凝土表面凿毛,或沿裂缝方向凿成V形凹槽,清理干净并酒水湿润，先刷水泥净浆一遍,然后用水泥砂浆分层涂抹,并压实抹光。为使砂浆与混凝土表面结合良好,抹光后的砂浆面应覆盖塑料薄膜,并用支撑板顶紧压实。当裂缝
11、宽度在0.1mm以上时,可用环氧树脂压力灌浆嵌补。当裂缝宽度大于0.5mm时,可采用水泥压力灌浆补缝，灌浆压力应不小于300KPao对结构强度产生严重影响的裂缝应经过设计采取结构加固、补强的办法。5注意事项如混凝土浇筑完毕后，发现混凝土墙面有裂缝出现，应及时上报项目部。项目部接到反映后，应对裂缝进行编号，并派专人进行裂缝观测，做好裂缝宽度记录。发现裂缝前期应每天观测两次，后期可视裂缝发展情况延长裂缝观测周期。混凝土裂缝处理应经过甲方和监理批准后再进行。安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地,做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开
12、动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
