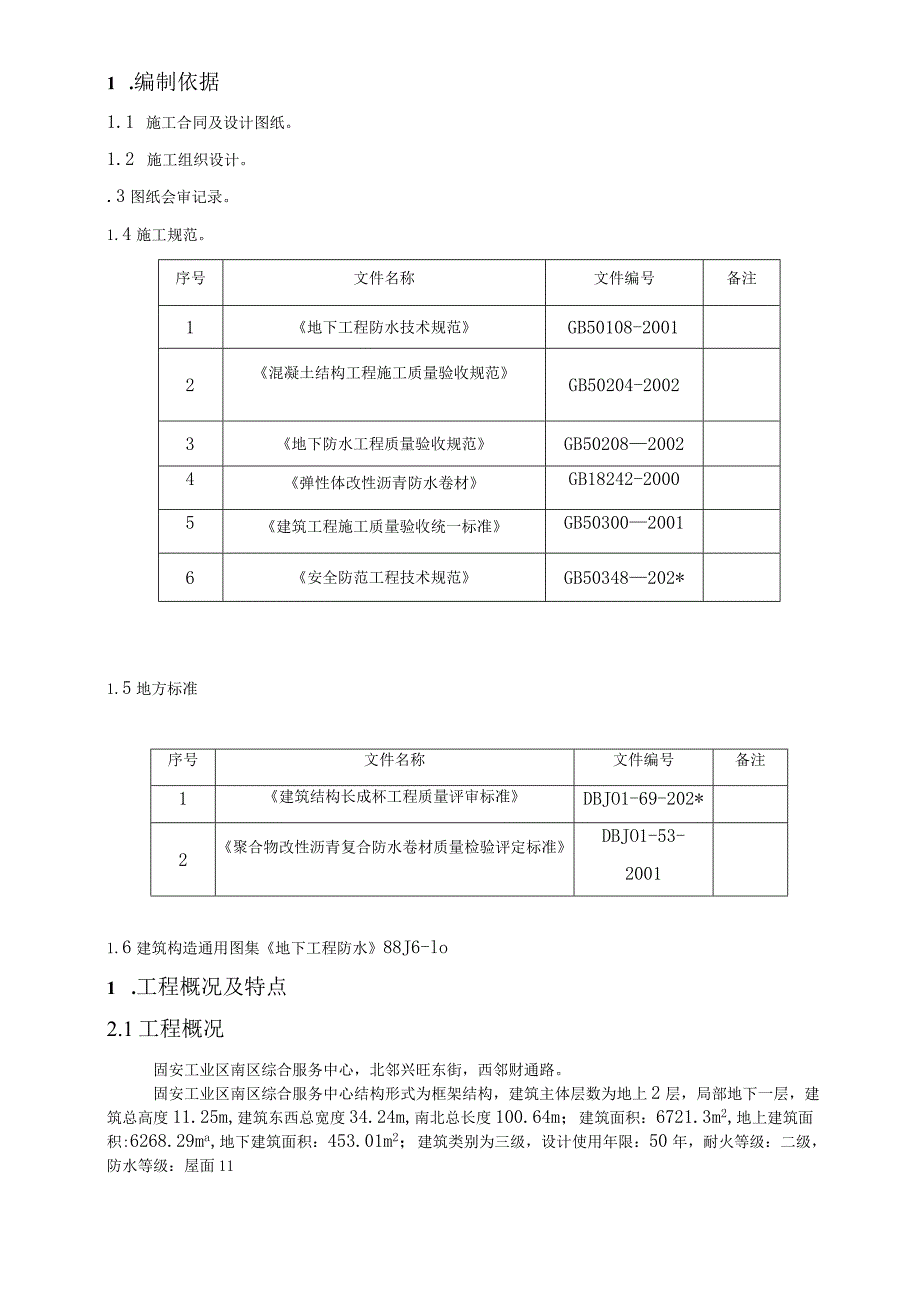

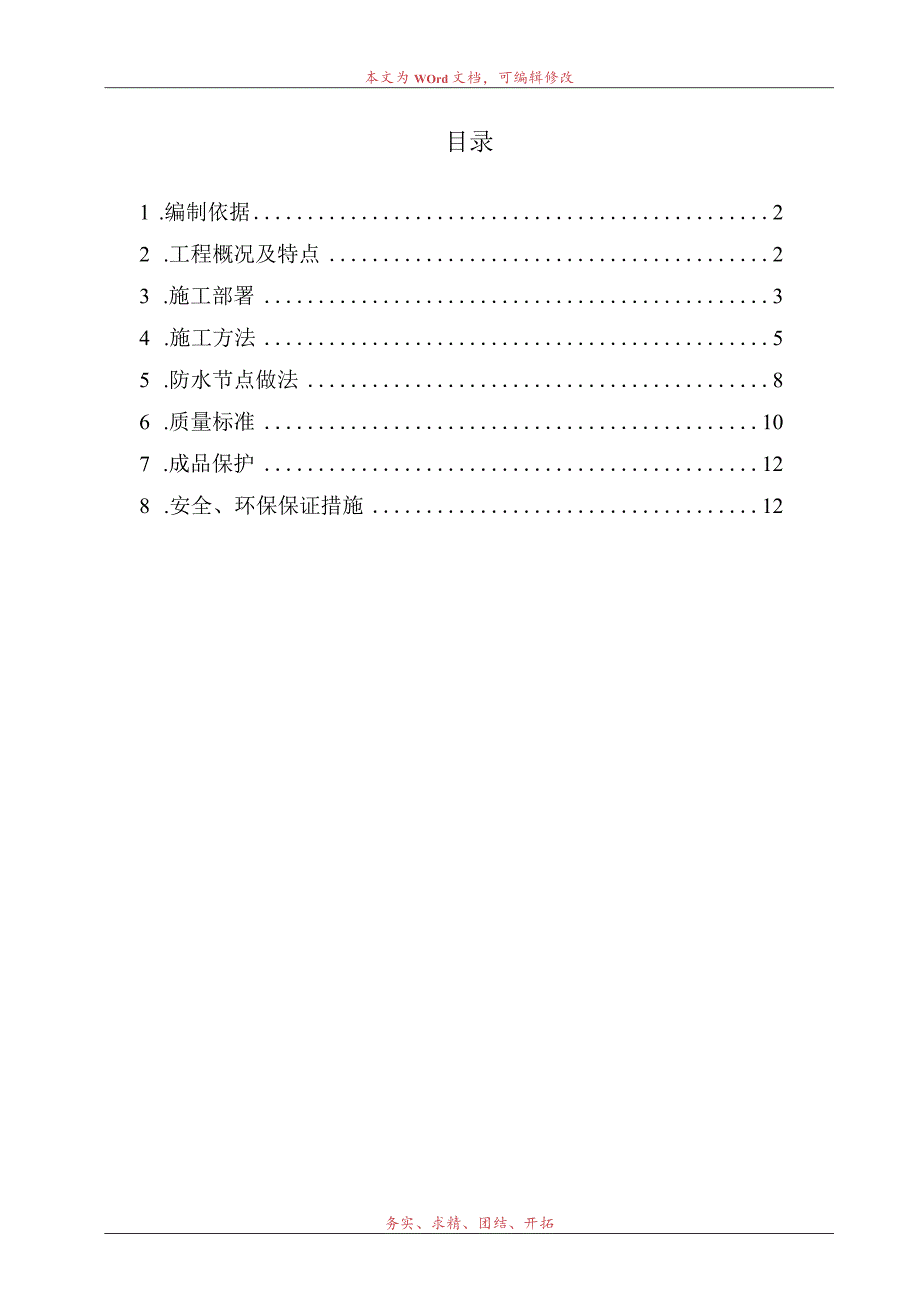

1、本文为WOrd文档，可编辑修改目录1 .编制依据22 .工程概况及特点23 .施工部署34 .施工方法55 .防水节点做法86 .质量标准107 .成品保护128 .安全、环保保证措施12务实、求精、团结、开拓1 .编制依据1.1 施工合同及设计图纸。1.2 施工组织设计。.3图纸会审记录。1.4施工规范。序号文件名称文件编号备注1地下工程防水技术规范GB50108-20012混凝土结构工程施工质量验收规范GB50204-20023地下防水工程质量验收规范GB5020820024弹性体改性沥青防水卷材GB18242-20005建筑工程施工质量验收统一标准GB5030020016安全防范工程技术
2、规范GB50348202*1.5地方标准序号文件名称文件编号备注1建筑结构长成杯工程质量评审标准DBJO1-69-202*2聚合物改性沥青复合防水卷材质量检验评定标准DBJO1-53-20011.6建筑构造通用图集地下工程防水88J6-lo1 .工程概况及特点2.1工程概况固安工业区南区综合服务中心，北邻兴旺东街，西邻财通路。固安工业区南区综合服务中心结构形式为框架结构，建筑主体层数为地上2层，局部地下一层，建筑总高度11.25m,建筑东西总宽度34.24m,南北总长度100.64m；建筑面积：6721.3m2,地上建筑面积:6268.29ma,地下建筑面积：453.01m2；建筑类别为三级，

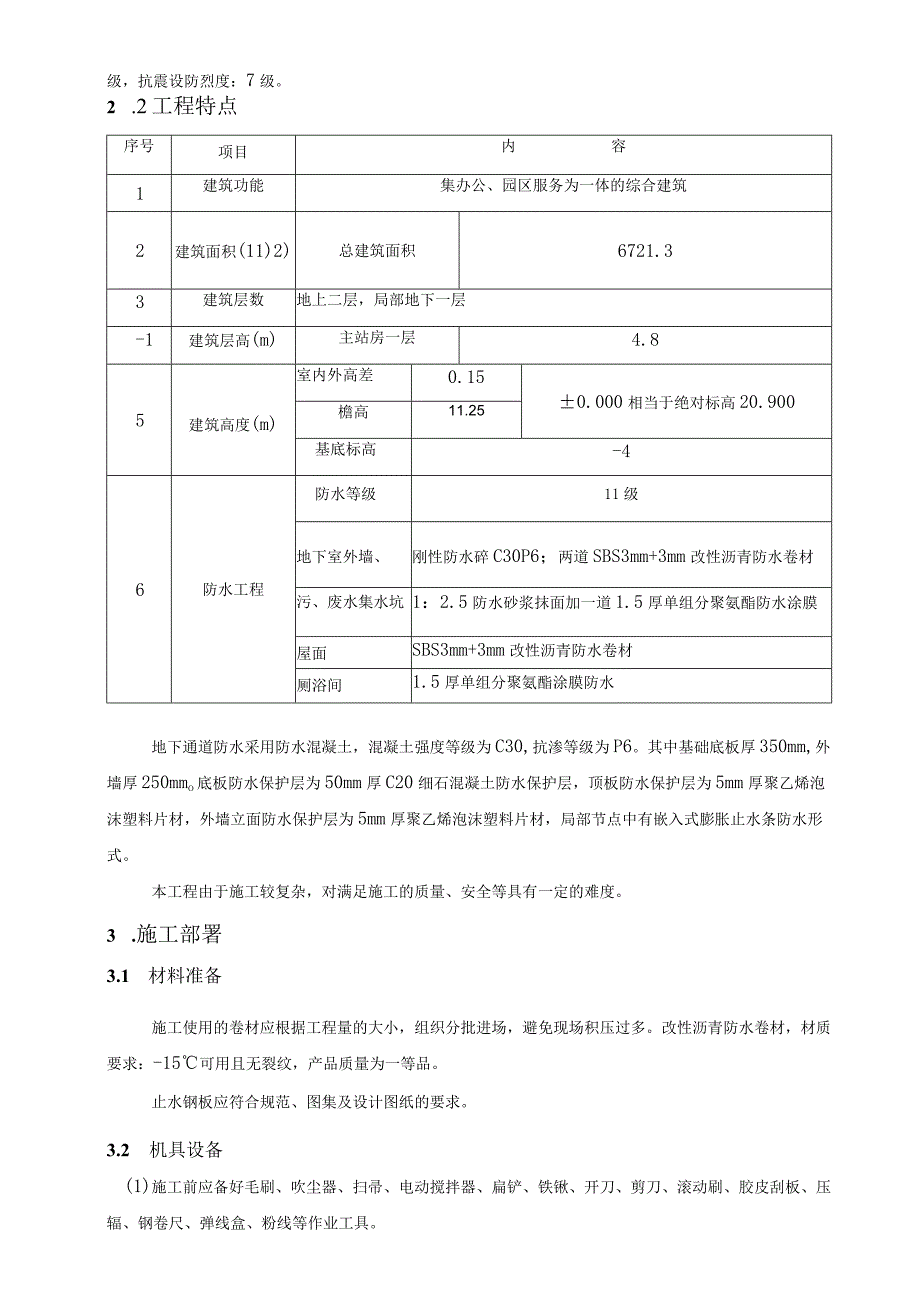

3、设计使用年限：50年，耐火等级：二级，防水等级：屋面11级，抗震设防烈度：7级。2 .2工程特点序号项目内容1建筑功能集办公、园区服务为一体的综合建筑2建筑面积(11)2)总建筑面积6721.33建筑层数地上二层，局部地下一层-1建筑层高(m)主站房一层4.85建筑高度(m)室内外高差0.150.000相当于绝对标高20.900檐高11.25基底标高-46防水工程防水等级11级地下室外墙、刚性防水碎C30P6；两道SBS3mm+3mm改性沥青防水卷材污、废水集水坑1：2.5防水砂浆抹面加一道1.5厚单组分聚氨酯防水涂膜屋面SBS3mm+3mm改性沥青防水卷材厕浴间1.5厚单组分聚氨酯涂膜防水地
4、下通道防水采用防水混凝土，混凝土强度等级为C30,抗渗等级为P6。其中基础底板厚350mm,外墙厚250mmo底板防水保护层为50mm厚C20细石混凝土防水保护层，顶板防水保护层为5mm厚聚乙烯泡沫塑料片材，外墙立面防水保护层为5mm厚聚乙烯泡沫塑料片材，局部节点中有嵌入式膨胀止水条防水形式。本工程由于施工较复杂，对满足施工的质量、安全等具有一定的难度。3 .施工部署3.1 材料准备施工使用的卷材应根据工程量的大小，组织分批进场，避免现场积压过多。改性沥青防水卷材，材质要求：-15可用且无裂纹，产品质量为一等品。止水钢板应符合规范、图集及设计图纸的要求。3.2 机具设备(1)施工前应备好毛刷、
5、吹尘器、扫帚、电动搅拌器、扁铲、铁锹、开刀、剪刀、滚动刷、胶皮刮板、压辐、钢卷尺、弹线盒、粉线等作业工具。(2)并准备好安全帽、安全带、防滑鞋、防护手套、口罩、脚手架、灭火器材等安全器具。(3)施工用手推车，要提前用废旧车轮胎将车腿绑好。3.3 人员准备防水施工人员要经过专业岗位培训，并持有专业岗位证书，施工之前要进行严格审查，坚持持证上岗。3.4 作业条件3.4.2地下室基础垫层施工时，应随浇筑、随振捣，并抹平压光，保证防水基层表面坚固密实，不得出现起砂、空鼓、松动、裂纹、掉皮、麻面等缺陷。3.4.3找平层应洁净、平整，不得有空鼓、松动、起砂、脱皮现象；混凝土表面不得有蜂窝、麻面、孔洞等现象
6、；如有上述现象应用清水刷洗干净，充分润湿后用水泥浆或1:2水泥砂浆抹平，混凝土表面如有孔洞，应用清水冲洗干净，然后用高一级豆石混凝土捣实后认真养护。3.4.4根据防水施工规范要求，防水工程施工温度不低于5,雨天或四级风以上天气均不得施工。施工前防水基层必须保证干净、干燥，含水率不宜大于8%。测定方法：将Inl见方的卷材覆盖在基层表面，静置24小时后，若紧贴基层底面的卷材无凝结水珠即可，反之则不能施工。3.4.5将突出基层表面的异物、砂浆、疙瘩等铲除，进行场地平整，并将尘杂物清除干净。3.4.6底板垫层与立墙交接处，垫层与积水坑、后浇带等交接处的阴阳角均应做成平整光滑的圆角或钝角(圆弧半径不小于
7、50mm)。3.4.7底板防水施工前，基坑周边防护设施应到位，并设置警示作业牌；外墙防水层施工前，应按要求搭设操作脚手架。3.5技术准备3.5.1施工前技术人员应对图纸认真进行审核，熟悉防水工程的施工部位、设防要求、施工工艺、材料特性等要求，掌握地下室防水工程的细部构造、特殊要求，编制地下结构防水工程施工方案，经审批后向操作人员进行技术交底。3. 5.2地下室防水工程施工前应明确验收程序，施工时应按各道工序进行验收，合格后方可进行下道工序施工。4. 5.3所选用的防水材料必须拥有产品鉴定证书、产品检测报告及产品使用说明书，其厂家或代理商必须拥有相应的资质及营业执照。防水材料进场后，批量取样检验
8、，检验合格后方可使用。5. 5.4作业人员进场后，应签署安全协议，并遵守项目部安全、环保、文明施工等相关管理规定。4.施工方法4.1 工艺流程1 .1.1地下室底板铺贴卷材工艺流程垫层一水泥砂浆找平层一养护一清理防水基层一刷基层处理剂一铺贴SBS防水卷材2道一检查验收一细石混凝土防水保护层。4 .1.2外墙、顶板铺贴卷材工艺流程清理基层一水泥砂浆找平层一刷基层处理剂一接铺阴阳角处附加层一铺贴SBS防水卷材一验收检查一聚苯板保护层。4.2操作方法4.2.1基础底板防水100厚C15混凝土垫层一20厚1：3水泥砂浆找平层一养护一清理防水基层一刷基层处理剂-3+3厚SBS改性沥青防水卷材一20厚1：
9、3水泥砂浆保护层一100厚混凝土垫层。4. 2.2地下室外墙防水钢筋混凝土自防水外墙一涂刷基层处理剂一弹线一满粘阴阳角附加层一铺贴SBS防水卷材一卷材搭接封边一清理、检查、修补一验收一防水保护层施工4.2.3地下室顶板防水钢筋混凝土自防水顶板一涂刷基层处理剂f弹线一满粘阴阳角附加层一铺贴SBS防水卷材一卷材搭接封边一清理、检查、修补一验收一防水保护层施工4.3施工方法4.3.1抹灰找平用20mm厚1：3水泥砂浆找平，要抹平压光，表面平顺，要求阴阳角抹成半径为50mm的圆角或钝角。施工前将外墙立面打磨平整，模板错台地方应抹灰顺平，大面不平的地方抹灰20mm厚，为防止开裂可掺入适当比例的建筑用胶。
10、4.3.2找平层养护在气温干燥的情况下应洒水养护，防止表面开裂。4.3.3基层清理将基层表面的砂浆疙瘩、尘土、杂物彻底清除干净。4.3.4涂刷基层处理剂用长柄滚刷在已经清理好的基层表面上涂刷基层处理剂，要均匀一致，不得有麻点、漏刷、透底等缺陷。4.3.5铺贴卷材附加层阴阳面部位、后浇带、管根处要按要求加铺贴一层附加层，宽度为50OmnI并居中铺设。大面处采用空铺的方法，管根等细部先按细部形状将卷材剪好，在细部贴一下，试看尺寸，形状合适后，再将卷材铺贴在基层上，并压实铺牢。底板与外墙交接处卷材加强层采取空铺法施工，卷材宽度500mm。4.3.6铺贴卷材防水层4.3.6.1平面铺贴卷材：铺贴卷材前
11、，要按照所用卷材的宽度留出搭接尺寸，在干燥的基层表面上将卷材铺贴基线弹好，并按此线进行试铺合适后，即可进行大面积铺贴卷材施工。卷材均应按线铺贴，不得偏斜。表面要平展，不得有皱折。卷材铺贴方向应沿纵向展开（即从东向西铺贴）。4.3.6.2立面铺贴卷材：立面采用满铺的方法施工。保护墙部分为外防外贴法，保护墙上部立墙为外防内贴法，接槎部位先做的卷材应留出搭接长度，该范围的保护墙用石灰砂浆砌筑最上面三皮砖，待结构墙体做外防外贴卷材防水层时，分层错槎接缝。铺贴立面接槎处卷材之前，应先将接槎部位的各层卷材揭开，并将其表面清理干净，如局部有损伤，应进行修补后方可继续施工。铺贴立墙卷材应由下向上，先粘大面，后
12、粘搭接及接缝部位。4.3.6.3平立面相交处铺贴卷材：该处卷材铺粘时应注意先立面后平面，粘贴时要卷材要紧贴阴角，压实牢固，不得脱落、滑动，平立面转角处卷材接缝应留在平面上距立面不小于600mm处。4. 3.6.4卷材铺贴具体操作方法：（1）先把卷材展开，平面拉开对准基准线进行试铺。（2）从一端将卷材揭起，按幅宽对折，用壁纸刀将隔离纸从中间裁开，注意千万不能划伤卷材。（3）将隔离纸从卷材背面撕开一段长约50Omln,再将撕开隔离纸的这段卷材,对准基准线粘铺就位。（4）再将另半幅卷材重新铺开就位，拉住已撕开的隔离纸均匀用力向后拉，同时用压棍从卷材中间向两侧滚压，直至将该半幅卷材的隔离纸全部撕开，卷
13、材粘铺在基层上。（5）立墙的粘铺可依照上述方法，一次粘铺完成。4.3.6.5对特殊部位做附加层防水施工，如阴、阳角、施工缝等部位铺贴宽50Cm卷材附加层，以增强防水抗裂性，防水施工时要求密实不空鼓。积水坑电梯井内卷材先铺贴阴阳角附加层，然后铺贴大面卷材，铺贴附加层采取满粘法施工，面层铺贴方法同前述要求。基坑局部加深处阴阳角附加层示意4.3. 6.6卷材搭接要求(1)、两幅卷材长边和短边搭接宽度均应不小于100mm。(2)、在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mmo4. 3.6.7收头、固定、密封：卷材收口时要求卷材嵌入预留的凹槽内。立面卷材端部与墙体交接处用嵌缝膏
14、封口，然后用防水砂浆抹平。5. 3.7保护层施工卷材施工完毕后，经验收合格，立即做保护层。底板防水保护层采用50mm厚C20细石混凝土，地下室顶板、外墙防水保护层均采用50rn厚聚乙烯泡沫塑料片材。外墙防水做完一处可验收一处，合格后立即做好保护。6. 防水节点做法6.1 施工缝防水处理5. 1.1基础底板导墙施工缝回填素混凝土底板40厚C20细石混凝土防水保护层SBS防水卷材两道3+3厚100原C15混凝土犁层原浆压光-1F-3000外墙竖向防水接缝做法见上图O6.2 外墙穿墙螺栓防水节点构造本工程地下室外墙穿墙螺栓采用工具式螺栓（三节鞭），螺栓带60X60X3mm止水片，具体节点见下图5-7
15、所示。60 X 60 X 3mm 止水片.图5-7外墙穿墙螺栓防水节点构造6.3 管穿墙防水构造其中附加卷材A、B详图如下:剪切等分虚线间距40mm02+%瓯女妈如111I-1II匚口等分叶片弯折后呈放射状粘Z I1 I1 I1 I-1 I1 匚二:) L_. 150 HOO才 卷材附加层B墙防水做法卷材附加层A图5-8管穿7. 质量标准6.1所有防水材料和胶粘剂的规格、性能、配合比必须按设计和有关标准采用。防水材料现场抽样复验检查见下表。材料名称现场抽样数量外观质量检测SBS防水卷材1、IoOO卷以内2组，100-499卷1组500100O卷2组大于IOoO卷3组2、将试样卷材切除距外层卷头2500m
