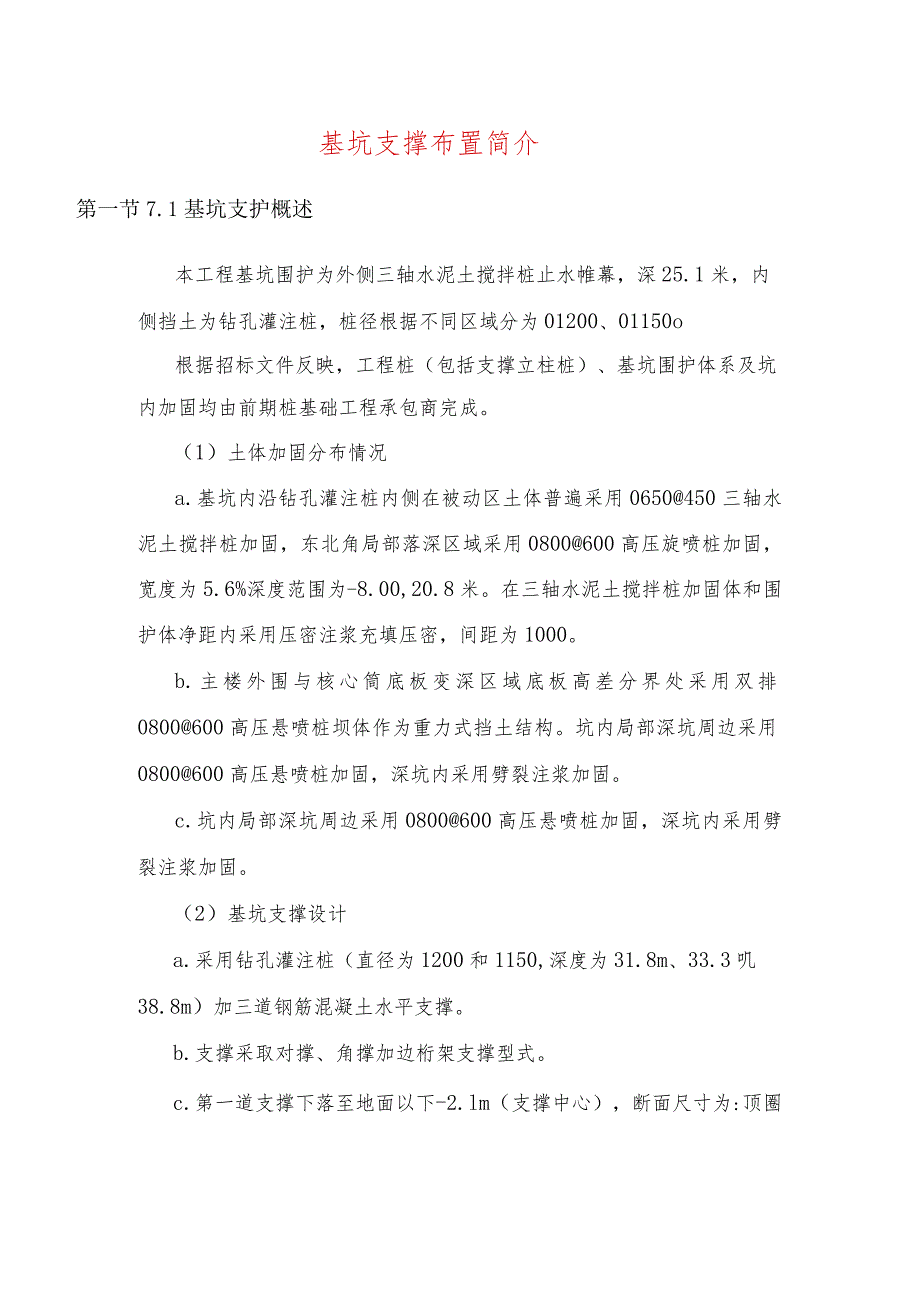

1、基坑支撑布置简介第一节7.1基坑支护概述本工程基坑围护为外侧三轴水泥土搅拌桩止水帷幕，深25.1米，内侧挡土为钻孔灌注桩，桩径根据不同区域分为01200、01150o根据招标文件反映，工程桩（包括支撑立柱桩）、基坑围护体系及坑内加固均由前期桩基础工程承包商完成。（1）土体加固分布情况a.基坑内沿钻孔灌注桩内侧在被动区土体普遍采用0650450三轴水泥土搅拌桩加固，东北角局部落深区域采用0800600高压旋喷桩加固，宽度为5.6%深度范围为-8.00,20.8米。在三轴水泥土搅拌桩加固体和围护体净距内采用压密注浆充填压密，间距为1000。b.主楼外围与核心筒底板变深区域底板高差分界处采用双排08

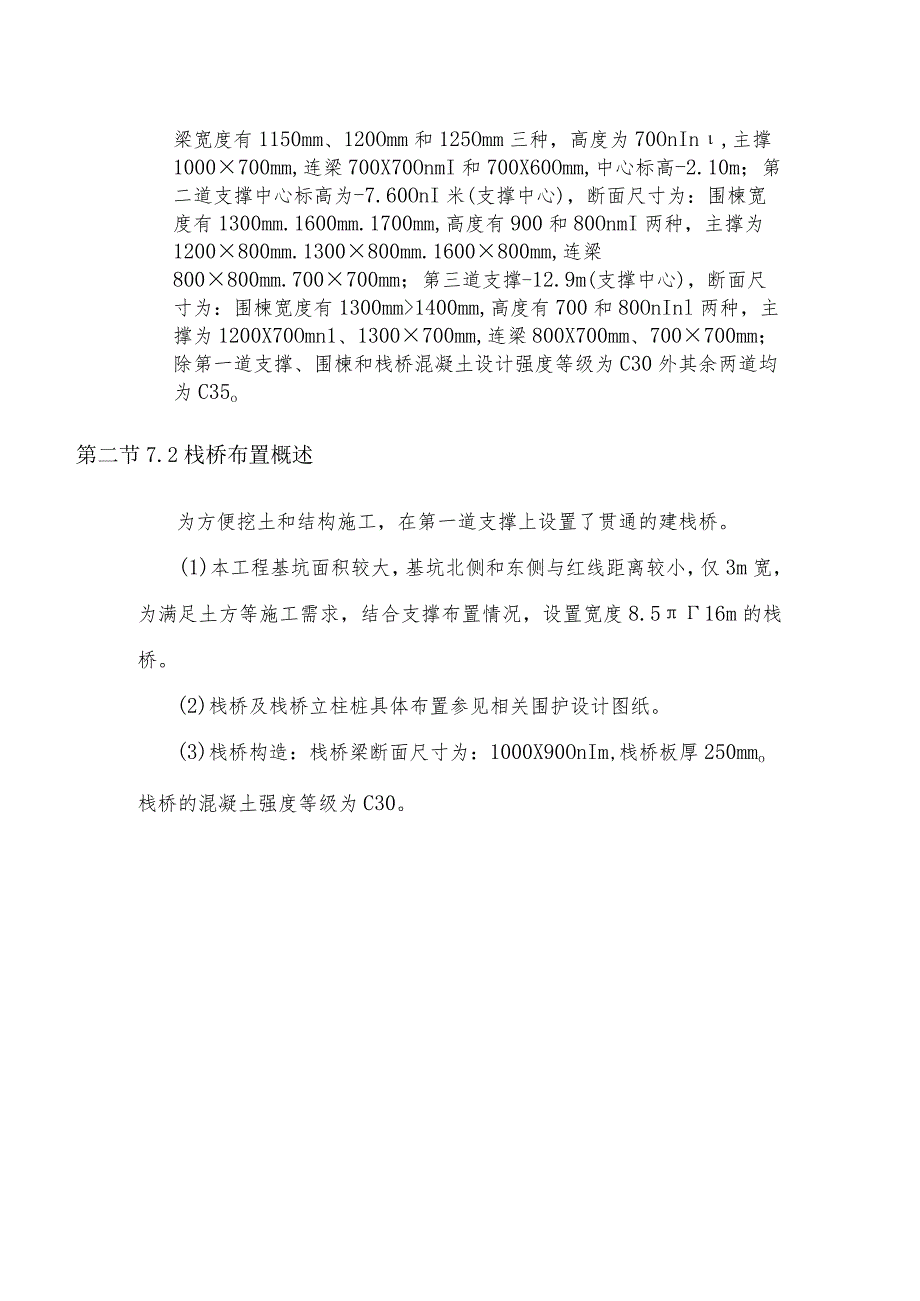

2、00600高压悬喷桩坝体作为重力式挡土结构。坑内局部深坑周边采用0800600高压悬喷桩加固，深坑内采用劈裂注浆加固。c.坑内局部深坑周边采用0800600高压悬喷桩加固，深坑内采用劈裂注浆加固。（2）基坑支撑设计a.采用钻孔灌注桩（直径为1200和1150,深度为31.8m、33.3叽38.8m）加三道钢筋混凝土水平支撑。b.支撑采取对撑、角撑加边桁架支撑型式。c.第一道支撑下落至地面以下-2.lm（支撑中心），断面尺寸为:顶圈梁宽度有1150mm、120Omm和125Omm三种，高度为70OnIn,主撑1000700mm,连梁700X70OnmI和700X60Omm,中心标高-2.10m；
3、第二道支撑中心标高为-7.60OnI米(支撑中心)，断面尺寸为：围楝宽度有1300mm.1600mm.1700mm,高度有900和80OnmI两种，主撑为1200800mm.1300800mm.1600800mm,连梁800800mm.700700mm；第三道支撑-12.9m(支撑中心)，断面尺寸为：围楝宽度有1300mm1400mm,高度有700和80OnInl两种，主撑为1200X70Omn1、1300700mm,连梁800X700mm、700700mm；除第一道支撑、围楝和栈桥混凝土设计强度等级为C30外其余两道均为C35o第二节7.2栈桥布置概述为方便挖土和结构施工，在第一道支撑上设置了贯通的建栈桥。(1)本工程基坑面积较大，基坑北侧和东侧与红线距离较小，仅3m宽，为满足土方等施工需求，结合支撑布置情况，设置宽度8.516m的栈桥。(2)栈桥及栈桥立柱桩具体布置参见相关围护设计图纸。(3)栈桥构造：栈桥梁断面尺寸为：1000X90OnIm,栈桥板厚250mmo栈桥的混凝土强度等级为C30。
