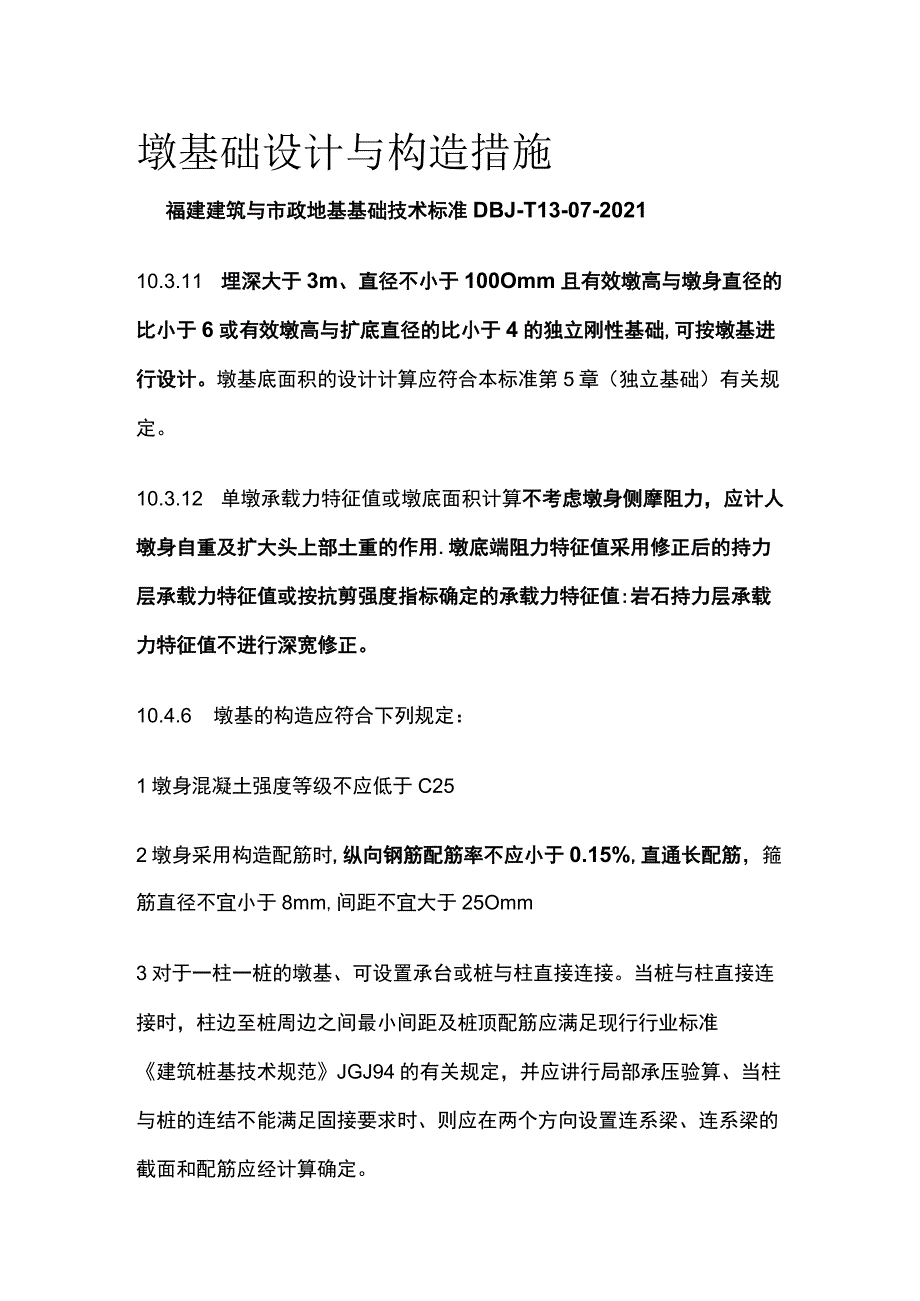

1、墩基础设计与构造措施福建建筑与市政地基基础技术标准DBJ-T13-07-202110.3.11 埋深大于3m、直径不小于100Omm且有效墩高与墩身直径的比小于6或有效墩高与扩底直径的比小于4的独立刚性基础,可按墩基进行设计。墩基底面积的设计计算应符合本标准第5章（独立基础）有关规定。10.3.12 单墩承载力特征值或墩底面积计算不考虑墩身侧摩阻力，应计人墩身自重及扩大头上部土重的作用.墩底端阻力特征值采用修正后的持力层承载力特征值或按抗剪强度指标确定的承载力特征值:岩石持力层承载力特征值不进行深宽修正。10.4.6 墩基的构造应符合下列规定：1墩身混凝土强度等级不应低于C252墩身采用构造配

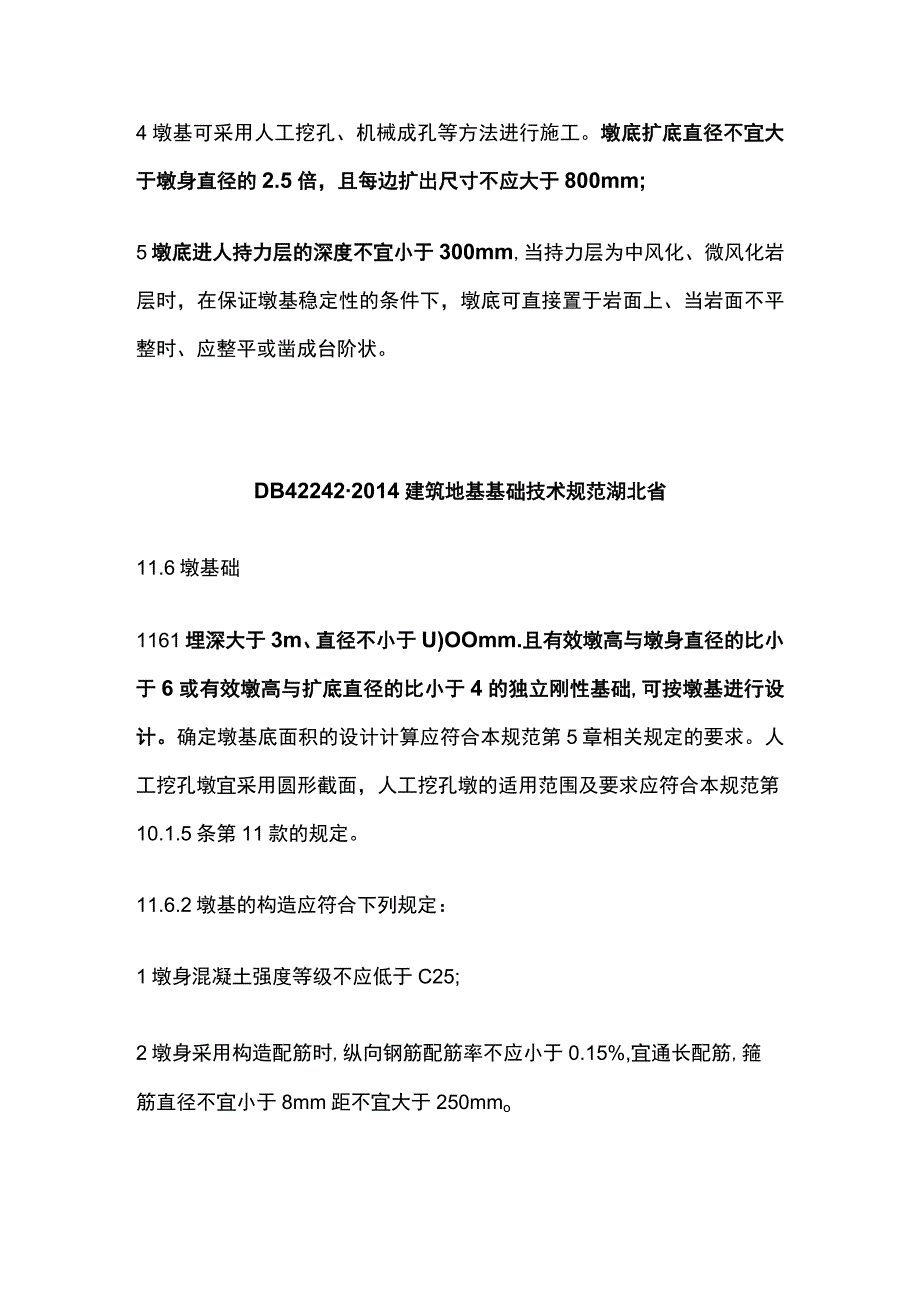

2、筋时,纵向钢筋配筋率不应小于0.15%,直通长配筋，箍筋直径不宜小于8mm,间距不宜大于25Omm3对于一柱一桩的墩基、可设置承台或桩与柱直接连接。当桩与柱直接连接时，柱边至桩周边之间最小间距及桩顶配筋应满足现行行业标准建筑桩基技术规范JGJ94的有关规定，并应讲行局部承压验算、当柱与桩的连结不能满足固接要求时、则应在两个方向设置连系梁、连系梁的截面和配筋应经计算确定。4墩基可采用人工挖孔、机械成孔等方法进行施工。墩底扩底直径不宜大于墩身直径的2.5倍，且每边扩出尺寸不应大于800mm;5墩底进人持力层的深度不宜小于300mm,当持力层为中风化、微风化岩层时，在保证墩基稳定性的条件下，墩底可直

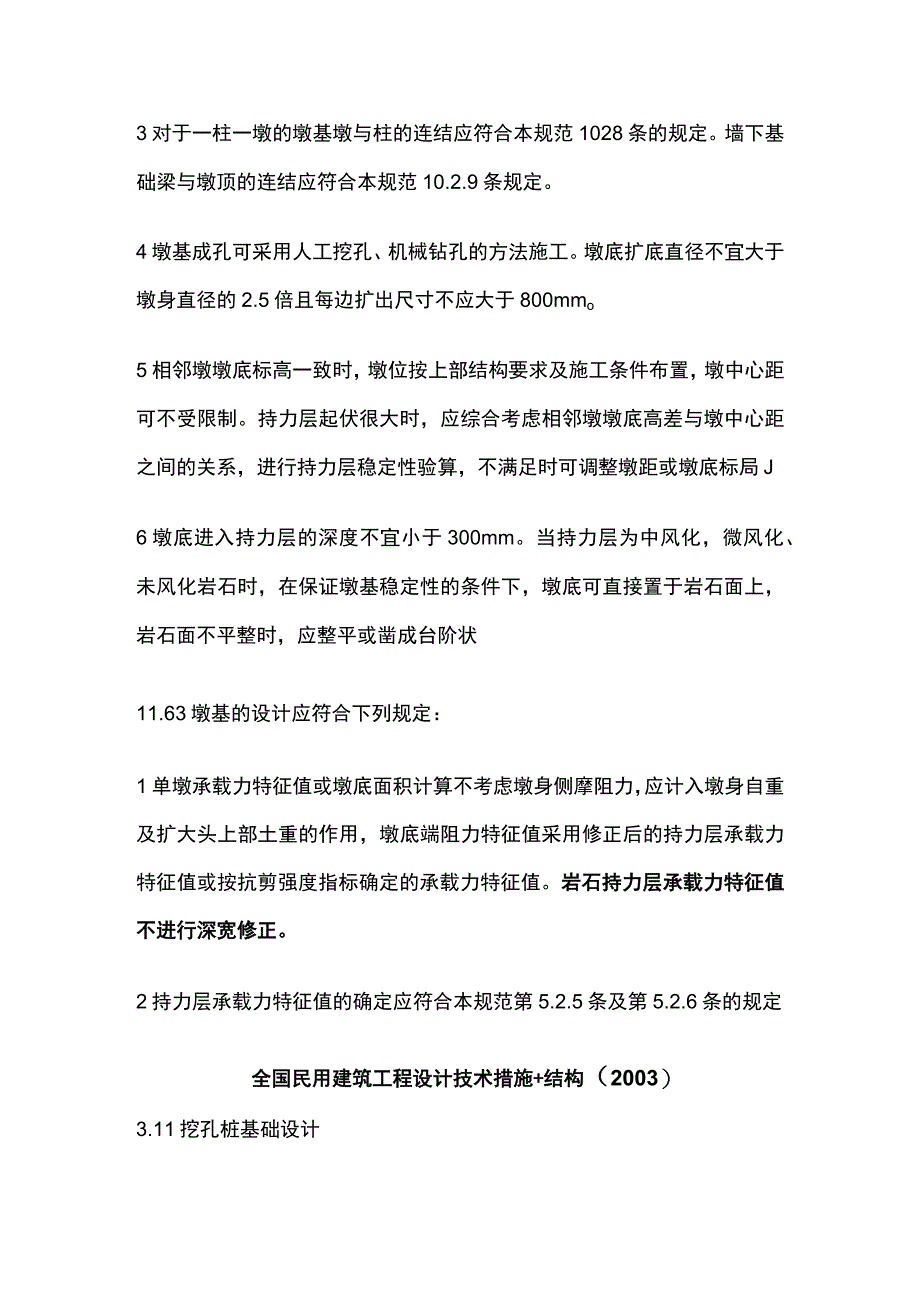

3、接置于岩面上、当岩面不平整时、应整平或凿成台阶状。DB422422014建筑地基基础技术规范湖北省11.6墩基础1161埋深大于3m、直径不小于U)OOmm.且有效墩高与墩身直径的比小于6或有效墩高与扩底直径的比小于4的独立刚性基础,可按墩基进行设计。确定墩基底面积的设计计算应符合本规范第5章相关规定的要求。人工挖孔墩宜采用圆形截面，人工挖孔墩的适用范围及要求应符合本规范第10.1.5条第11款的规定。11.6.2墩基的构造应符合下列规定：1墩身混凝土强度等级不应低于C25;2墩身采用构造配筋时,纵向钢筋配筋率不应小于0.15%,宜通长配筋,箍筋直径不宜小于8mm距不宜大于250mmo3对于一
4、柱一墩的墩基墩与柱的连结应符合本规范1028条的规定。墙下基础梁与墩顶的连结应符合本规范10.2.9条规定。4墩基成孔可采用人工挖孔、机械钻孔的方法施工。墩底扩底直径不宜大于墩身直径的2.5倍且每边扩出尺寸不应大于800mmo5相邻墩墩底标高一致时，墩位按上部结构要求及施工条件布置，墩中心距可不受限制。持力层起伏很大时，应综合考虑相邻墩墩底高差与墩中心距之间的关系，进行持力层稳定性验算，不满足时可调整墩距或墩底标局J6墩底进入持力层的深度不宜小于300mm。当持力层为中风化，微风化、未风化岩石时，在保证墩基稳定性的条件下，墩底可直接置于岩石面上，岩石面不平整时，应整平或凿成台阶状11.63墩基
5、的设计应符合下列规定：1单墩承载力特征值或墩底面积计算不考虑墩身侧摩阻力，应计入墩身自重及扩大头上部土重的作用，墩底端阻力特征值采用修正后的持力层承载力特征值或按抗剪强度指标确定的承载力特征值。岩石持力层承载力特征值不进行深宽修正。2持力层承载力特征值的确定应符合本规范第5.2.5条及第5.2.6条的规定全国民用建筑工程设计技术措施+结构（2003）3.11挖孔桩基础设计3.11.1 条第5款:人工挖孔桩的桩长不宜大于40m,亦不宜小于6m。桩长少于6m的按墩基础考虑，桩长虽大于6m,但LDv3,亦按墩基计算。DB21T907-2015辽宁省建筑地基基础技术规范9.2.3墩基础适用于多层砌体结
6、构建筑、也可用于多层钢筋混凝土框架结构房屋中。墩基础构造（图923）应符合下列规定：1.墩基础的基本形式为圆柱形或椭圆柱形，墩底可打大，呈锅底形或平底形,其基本尺寸宜满足:d=800mm,H=3.04.5m,ha2.5zc300mm;2、墩基础中心距可为2.54.5倍墩身直径；3、墩基础采用强度等级不小于C20的毛石混凝土或混凝土，护壁构造与人工挖孔桩的护壁构造相同。墩顶预埋筋4lO与扁宽地梁拉接。有构造柱处，应将构造柱纵筋插人墩中不小于35倍钢筋直径。墩顶深入地梁最小长度为50mmo墩身可不配钢筋,当房屋高宽比较大且水平力较大时，或多层框架结构房屋采用墩基础时，墩身可配02%竖筋，配筋构造与人工挖孔灌注桩相同。结论1.墩基：埋深大于3m,直径不小于100Omm.且有效墩高与墩身直径的比小于6或有效墩高与扩底直径的比小于4的独立刚性基础,可按墩基进行设计。2 .单墩承载力计算方法：单墩承载力特征值或墩底面积计算不考虑墩身侧摩阻力，应计人墩身自重及扩大头上部土重的作用墩底端阻力特征值采用修正后的持力层承载力特征值或按抗剪强度指标确定的承载力特征值:岩石持力层承载力特征值不进行深宽修正。3 .墩基础中心距可为2.54.5倍墩身直径；4 .墩基础墩身可配0.2%竖筋，配筋构造与人工挖孔灌注桩相同5、墩底进入持力层的深度不宜小于300mmo
