《奥氏体不锈钢的焊接工艺及焊接材料.docx》由会员分享，可在线阅读，更多相关《奥氏体不锈钢的焊接工艺及焊接材料.docx（12页珍藏版）》请在第壹文秘上搜索。

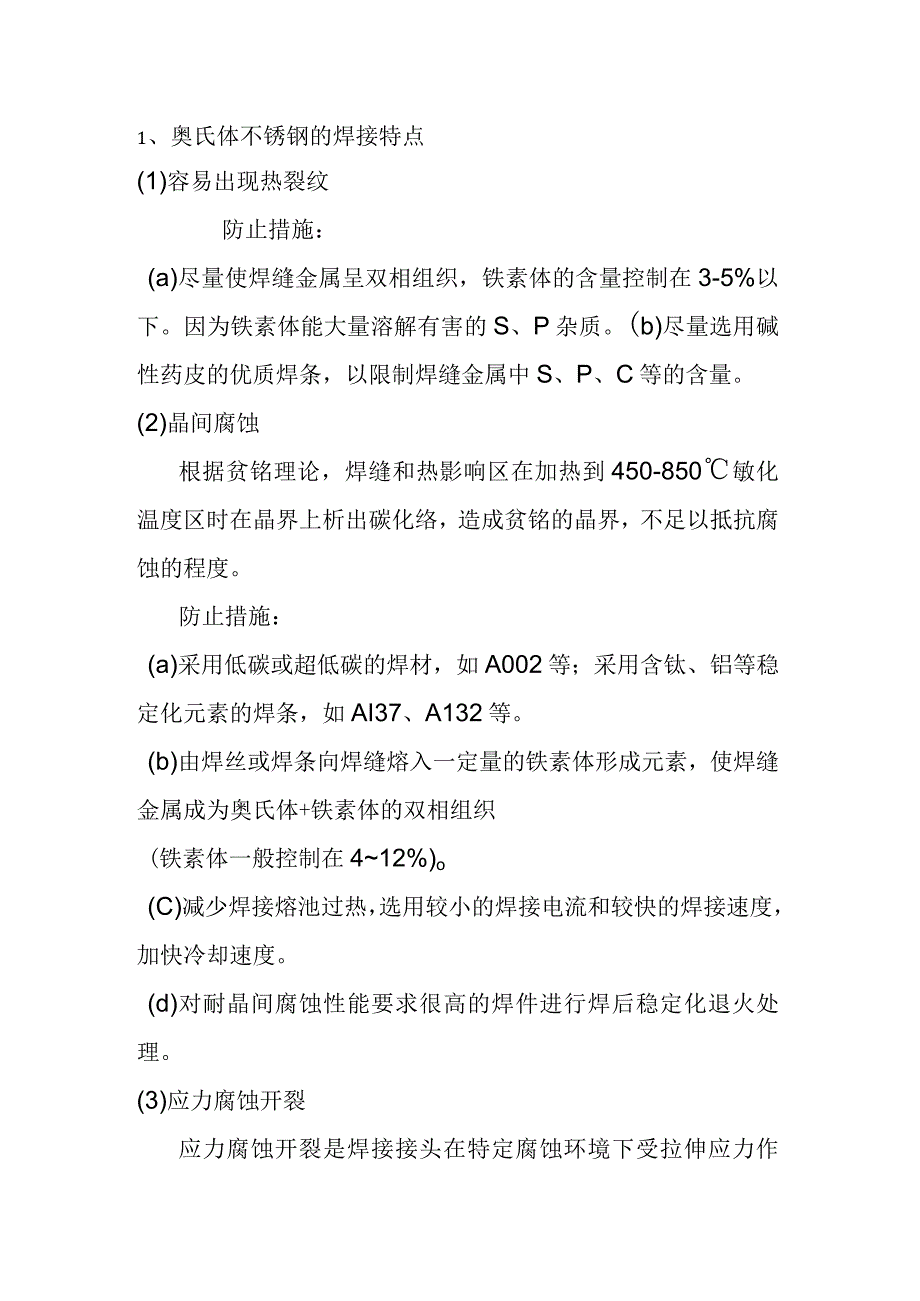

1、1、奥氏体不锈钢的焊接特点(1)容易出现热裂纹防止措施：(a)尽量使焊缝金属呈双相组织，铁素体的含量控制在3-5%以下。因为铁素体能大量溶解有害的S、P杂质。(b)尽量选用碱性药皮的优质焊条，以限制焊缝金属中S、P、C等的含量。(2)晶间腐蚀根据贫铭理论，焊缝和热影响区在加热到450-850敏化温度区时在晶界上析出碳化络，造成贫铭的晶界，不足以抵抗腐蚀的程度。防止措施：(a)采用低碳或超低碳的焊材，如A002等；采用含钛、铝等稳定化元素的焊条，如AI37、A132等。(b)由焊丝或焊条向焊缝熔入一定量的铁素体形成元素，使焊缝金属成为奥氏体+铁素体的双相组织(铁素体一般控制在412%)o(C)减

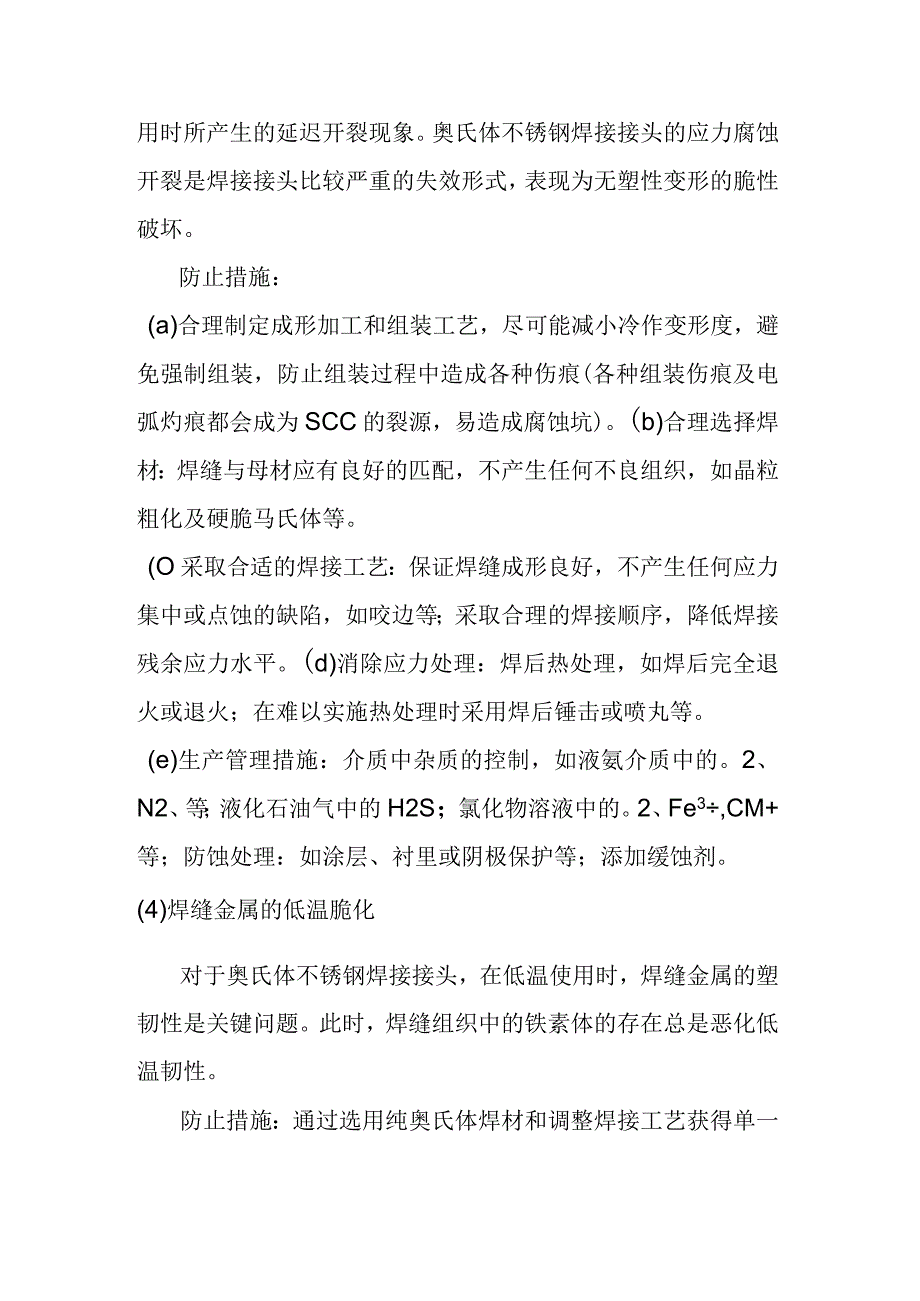

2、少焊接熔池过热，选用较小的焊接电流和较快的焊接速度，加快冷却速度。(d)对耐晶间腐蚀性能要求很高的焊件进行焊后稳定化退火处理。(3)应力腐蚀开裂应力腐蚀开裂是焊接接头在特定腐蚀环境下受拉伸应力作用时所产生的延迟开裂现象。奥氏体不锈钢焊接接头的应力腐蚀开裂是焊接接头比较严重的失效形式，表现为无塑性变形的脆性破坏。防止措施：(a)合理制定成形加工和组装工艺，尽可能减小冷作变形度，避免强制组装，防止组装过程中造成各种伤痕(各种组装伤痕及电弧灼痕都会成为SCC的裂源，易造成腐蚀坑)。(b)合理选择焊材：焊缝与母材应有良好的匹配，不产生任何不良组织，如晶粒粗化及硬脆马氏体等。(O采取合适的焊接工艺：保证

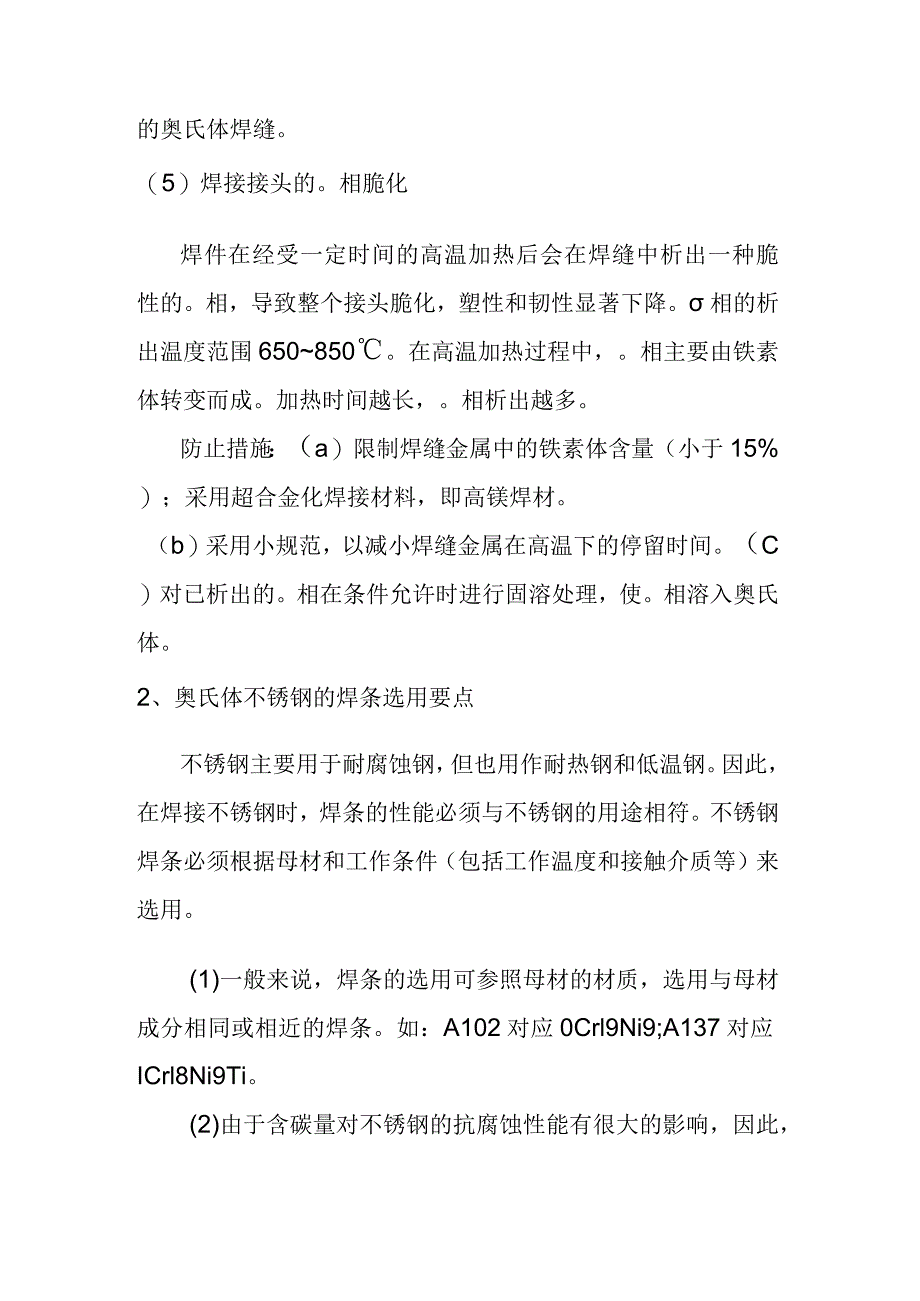

3、焊缝成形良好，不产生任何应力集中或点蚀的缺陷，如咬边等；采取合理的焊接顺序，降低焊接残余应力水平。(d)消除应力处理：焊后热处理，如焊后完全退火或退火；在难以实施热处理时采用焊后锤击或喷丸等。(e)生产管理措施：介质中杂质的控制，如液氨介质中的。2、N2、等；液化石油气中的H2S；氯化物溶液中的。2、Fe3,CM+等；防蚀处理：如涂层、衬里或阴极保护等；添加缓蚀剂。(4)焊缝金属的低温脆化对于奥氏体不锈钢焊接接头，在低温使用时，焊缝金属的塑韧性是关键问题。此时，焊缝组织中的铁素体的存在总是恶化低温韧性。防止措施：通过选用纯奥氏体焊材和调整焊接工艺获得单一的奥氏体焊缝。（5）焊接接头的。相脆化焊
4、件在经受一定时间的高温加热后会在焊缝中析出一种脆性的。相，导致整个接头脆化，塑性和韧性显著下降。相的析出温度范围650850。在高温加热过程中，。相主要由铁素体转变而成。加热时间越长，。相析出越多。防止措施：（a）限制焊缝金属中的铁素体含量（小于15%）；采用超合金化焊接材料，即高镁焊材。（b）采用小规范，以减小焊缝金属在高温下的停留时间。（C）对已析出的。相在条件允许时进行固溶处理，使。相溶入奥氏体。2、奥氏体不锈钢的焊条选用要点不锈钢主要用于耐腐蚀钢，但也用作耐热钢和低温钢。因此，在焊接不锈钢时，焊条的性能必须与不锈钢的用途相符。不锈钢焊条必须根据母材和工作条件（包括工作温度和接触介质等）
5、来选用。(1)一般来说，焊条的选用可参照母材的材质，选用与母材成分相同或相近的焊条。如：A102对应0Crl9Ni9;A137对应ICrl8Ni9Ti。(2)由于含碳量对不锈钢的抗腐蚀性能有很大的影响，因此，一般选用熔敷金属含碳量不高于母材的不锈钢焊条。如316L必须选用A022焊条。(3)奥氏体不锈钢的焊缝金属应保证力学性能，可通过焊接工艺评定进行验证。(4)对于在高温工作的耐热不锈钢(奥氏体耐热钢)，所选用的焊条主要应能满足焊缝金属的抗热裂性能和焊接接头的高温性能。a)对CrNil的奥氏体耐热钢，如lCrl8Ni9Ti等，一般均采用奥氏体-铁素体不锈钢焊条，以焊缝金属中含2%5%铁素体为宜
6、。铁素体含量过低时，焊缝金属抗裂性差；若过高，则在高温长期使用或热处理时易形成。脆化相，造成裂纹。如AOo2、AlO2、A137o在某些特殊的应用场合，可能要求采用全奥氏体的焊缝金属时，可采用如A402、A407焊条等。b)对CrNi1的稳定型奥氏体耐热钢，如Crl6Ni25Mo6等，一般应在保证焊缝金属具有与母材化学成分大致相近的同时，增加焊缝金属中Mo、W、Mn等元素的含量，使得在保证焊缝金属热强性的同时，提高焊缝的抗裂性。如采用A502、A507o（5）对于在各种腐蚀介质中工作的耐蚀不锈钢，则应按介质和工作温度来选择焊条，并保证其耐腐蚀性能（做焊接接头的腐蚀性能试验）。a）对于工作温度在
7、300以上、有较强腐蚀性的介质，须采用含有Ti或Nb稳定化元素或超低碳不锈钢焊条。如A137或A002等。b）对于含有稀硫酸或盐酸的介质，常选用含Mo或含MO和CU的不锈钢焊条。如Ao32、A052等。C）工作腐蚀性弱或仅为避免锈蚀污染的设备，方可采用不含Ti或Nb的不锈钢焊条。为保证焊缝金属的耐应力腐蚀能力，采用超合金化的焊材，即焊缝金属中的耐蚀合金元素（Cr、Mo、Ni等）含量高于母材。如采用OoCrl8Nil2Mo2类型的焊接材料（如A022）焊接00Crl9Nil0焊件。（6）对于在低温条件下工作的奥氏体不锈钢，应保证焊接接头在使用温度的低温冲击韧性，故采用纯奥氏体焊条。如A402、A
8、407o（7）也可选用银基合金焊条。如采用M。达9%的银基焊材焊接Mo6型超级奥氏体不锈钢。（8）焊条药皮类型的选择a）由于双相奥氏体钢焊缝金属本身含有一定量的铁素体，具有良好的塑性和韧性，从焊缝金属抗裂性角度进行比较，碱性药皮与钛钙型药皮焊条的差别不像碳钢焊条那样显著。因此在实际应用中，从焊接工艺性能方面着眼较多，大都采用药皮类型代号为17或16的焊条（如A102A、AlO2、A132等）。b）只有在结构刚性很大或焊缝金属抗裂性较差（如某些马氏体铭不锈钢、纯奥氏体组织的铭银不锈钢等）时，才考虑选用药皮代号为15的碱性药皮不锈钢焊条（如AlO7、A407等）o3、奥氏体不锈钢的焊接要点总的来说
9、，奥氏体不锈钢具有优良的焊接性。几乎所有的熔化焊接方法均可用于焊接奥氏体不锈钢，奥氏体不锈钢的热物理性能和组织特点决定了其焊接工艺要点。由于奥氏体不锈钢导热系数小而热膨胀系数大，焊接时易于产生较大的变形和焊接应力，因此应尽可能选用焊接能量集中的焊接方法。由于奥氏体不锈钢导热系数小，在同样的电流下，可比低合金钢得到较大的熔深。同时又由于其电阻率大，在焊条电弧焊时，为了避免焊条发红，与同直径的碳钢或低合金钢焊条相比，焊接电流较小。焊接规范。一般不采用大线能量进行焊接。焊条电弧焊时，宜采用小直径焊条，快速多道焊，对于要求高的焊缝，甚至采用浇冷水的方法以加速冷却，对于纯奥氏体不锈钢及超级奥氏体不锈钢，
10、由于热裂纹敏感性大，更应严格控制焊接线能量，防止焊缝晶粒严重长大与焊接热裂纹的发生。 为提高焊缝的抗热裂性能和耐蚀性能，焊接时，要特别注意焊接区的清洁，避免有害元素渗入焊缝。 奥氏体不锈钢焊接时一般不需要预热。为了防止焊缝和热影响区的晶粒长大及碳化物的析出，保证焊接接头的塑、韧性和耐蚀性，应控制较低的层间温度，一般不超过150Co4、奥氏体不锈钢的焊接工艺与焊材选择奥氏体不锈钢的焊接性良好，焊接时一般不需要采取特殊的工艺措施，但如果焊接材料选用不当，或焊接工艺不正确时，将会出现晶界腐蚀和热裂纹等缺陷。此外，奥氏体不锈钢的线膨胀系数大，焊接时容易引起较大的翘曲变形。焊接工艺手弧焊是焊接奥氏体不锈
11、钢最常用的焊接方法。但这种方法合金元素的过渡系数小，更换焊条时，焊缝交接处的重复加热对接头质量会带来不利影响。(a)焊条选择奥氏体不锈钢焊条有酸性敏钙型和碱性低氢钠型两大类。低氢钠型不锈钢焊条的抗热裂性较高，但成形不如钦钙型焊接，抗腐蚀性也较差。钱钙型焊条具有良好的工艺性能，生产中用得较普遍。一般根据被焊不锈钢的牌号选择焊条，见表1和表2。表1常用不锈钢焊接材料推荐表钢号手工电弧焊埋弧自动焊熔化极气体保护焊鸨极氨瓠焊牌号型号GB/1983-199焊丝GB44284焊剂理丝GB4233-840Crl9Ni9Alo2、AK)7、A002E308、E308LH0Cr21Ni0.H00Cr21Nil0
12、HJ260HoCr21NiL0、H00Cr2INilOICU8N19TIOCrLSNilOTivOCrlSNillNbAI32、A137E347HOCr20NiIONb、H0Cr20Nil0TiHJ260Hoer20NilOTi、HOCr20NiK)NbOOCrl9NilOA002E3081H00Cr21NiI0HOOCr21NilO0Crl7Nil2M2A202xAo22、A207E3八E316HoOCrl9M12Mo2H0Cr19Ni2Mo2HJ260HOoCrl9Nil2Md2HOCrl9Nil2Md20Crl8Nil2M02A212E318H0Cr20Nil4Mo2HJ260H0Crl
13、9Nil4Mo3OOCrl7Nil4Mo2A022E316L、E317LH00Crl9Nil2M62H00Crl9Nil2Mo2OOCrl9Nil3Mo3OOCtBNi5Nfc3S20Cr25Ni20A407E310HlCr26Ni21、H0Cr26Ni21HJ260HICr26Ni2vH0C26Ni210Crl3G202、G207E410大:化工发得与机械表218-8型不锈钢焊接选用焊条举例钢材牌号工作条件及要求逸用裨条0Crl8Ni9工作温度低于300七，同时A102A107A0020Crl8Ni9Ti要求良好的耐Jl住校工作里及低于300t,抗黑A122!Crl8Ni915纹、抗腐蚀姓要
14、求校高要求优良的附篇灶枝*1?过自1斜儿点表3为焊接规范。工艺措施焊接规范应选用小线能量，焊接电流要小，一般比低碳钢要小20%o也可按焊条直径的25-35倍估算，具体电流大小可根据焊条直径按下表选取。表3焊接规范评条直径11ff*tA焊条JL在Zmm2.550-804110-1503.280-1105(b)焊接工艺参数选择选择较小的电流，比焊接碳钢的电流小10%45%,使焊条药皮不发红。(C)操作技术焊接时，焊条不应作横向摆动，快速焊，一次焊成的焊缝不宜过宽，最好不超过焊条直径的3倍。多层焊时，每焊完一层要彻底消除熔渣，层间温度应低于60C与腐蚀介质接触的焊缝，为防止由于过热而产生晶间腐蚀，应
15、最后焊接。焊后可采取强制冷却措施，加速接头冷却。焊接开始时，不要在工件上随便引弧，以免损伤焊件表面，影响耐腐蚀性。另外为保证接头的质量，应当采用以下焊接工艺：1.焊前准备。必须清除可能使焊缝金属增碳的各种污染。焊接坡口和焊接区焊前应用丙酮或酒精除油和去水。不得用碳钢钢丝刷清理坡口和焊缝表面。清渣和除锈应用砂轮、不锈钢钢丝刷等。2 .焊条必须存放在干净的库房内。使用时应将焊条放在焊条筒内，不要用手直接接触焊条药皮。3 .焊接薄板和拘束度较小的不锈钢焊件，可选用氧化钛型药皮焊条。因为这种焊条的电弧稳定，焊缝成型美观。4 .对于立焊和仰焊位置，应采用氧化钙型药皮焊条。其熔渣凝固较快，对熔化的焊缝金属可起到一定的支托作用。5 .气体保护焊和埋弧自动焊时，应选用铭锦含量比母材高的焊丝，以补偿焊接过程中合金元素的烧损。6 .在焊接过程中，必须将焊件保持较低的层间温度，最好不超过150o不锈钢厚板焊接时，为加快冷却，可从焊缝背面喷水或用压缩空气吹焊缝表面，但
