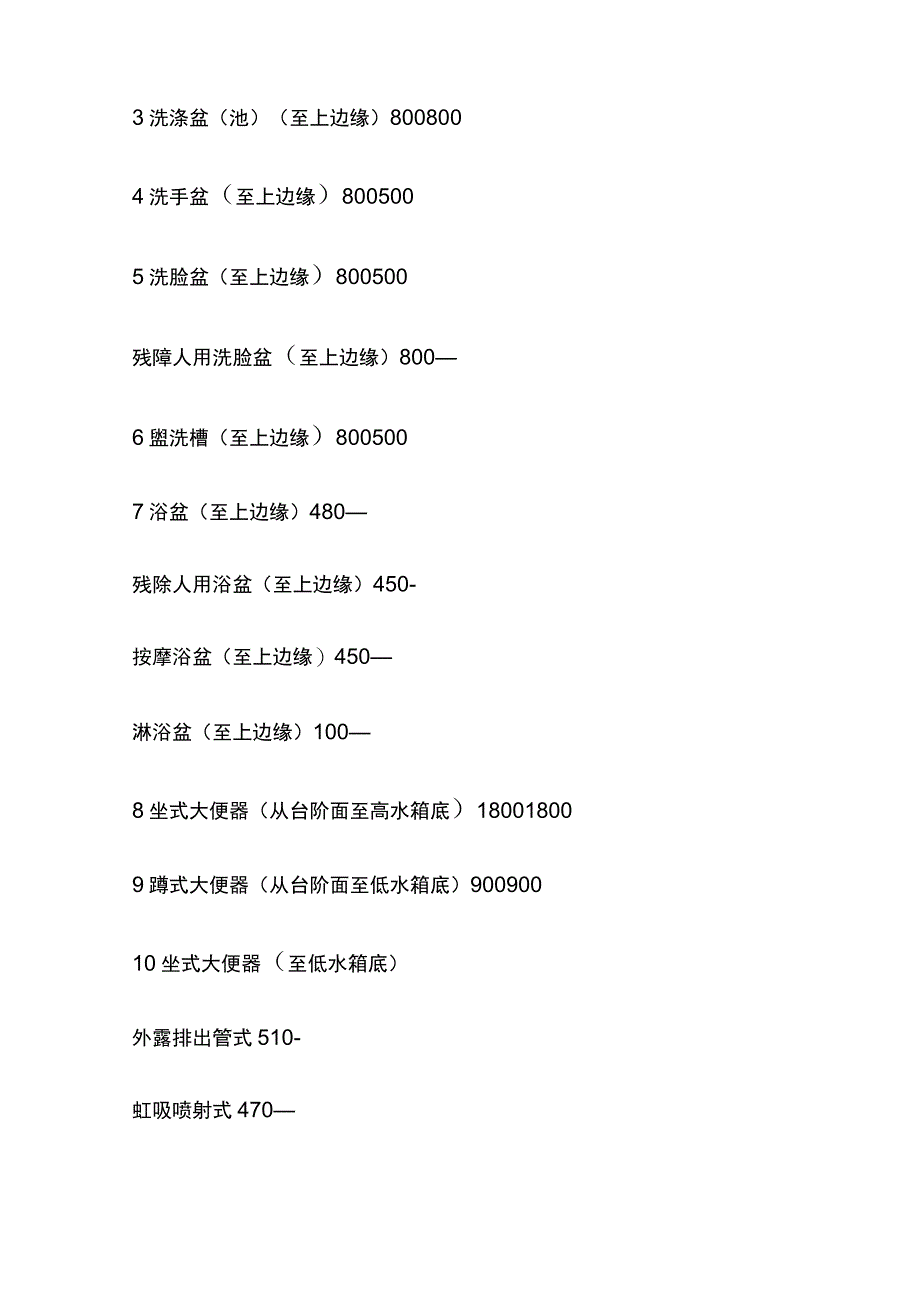

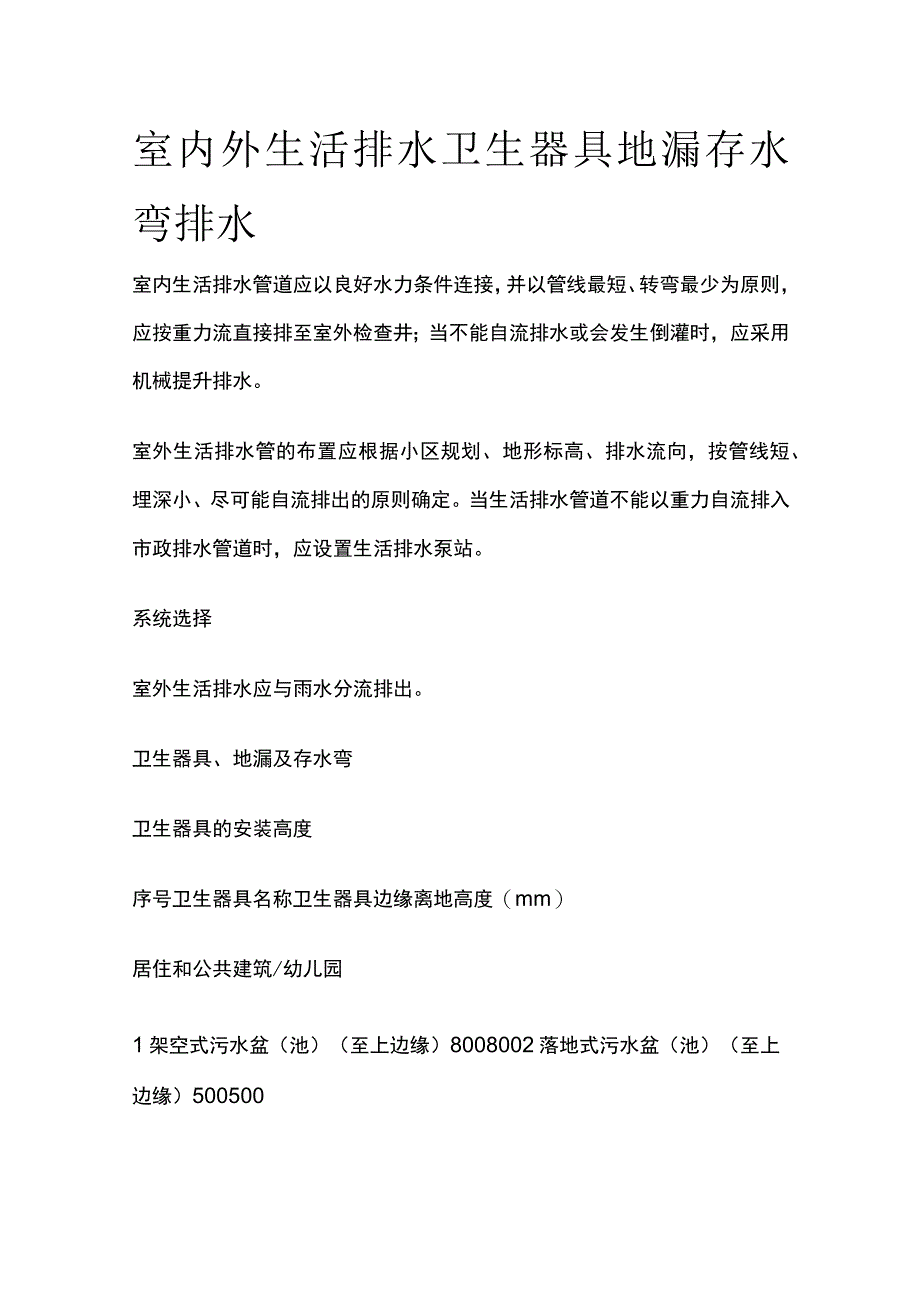

1、室内外生活排水卫生器具地漏存水弯排水室内生活排水管道应以良好水力条件连接，并以管线最短、转弯最少为原则，应按重力流直接排至室外检查井；当不能自流排水或会发生倒灌时，应采用机械提升排水。室外生活排水管的布置应根据小区规划、地形标高、排水流向，按管线短、埋深小、尽可能自流排出的原则确定。当生活排水管道不能以重力自流排入市政排水管道时，应设置生活排水泵站。系统选择室外生活排水应与雨水分流排出。卫生器具、地漏及存水弯卫生器具的安装高度序号卫生器具名称卫生器具边缘离地高度（mm）居住和公共建筑/幼儿园1架空式污水盆（池）（至上边缘）8008002落地式污水盆（池）（至上边缘）5005003洗涤盆（池）（

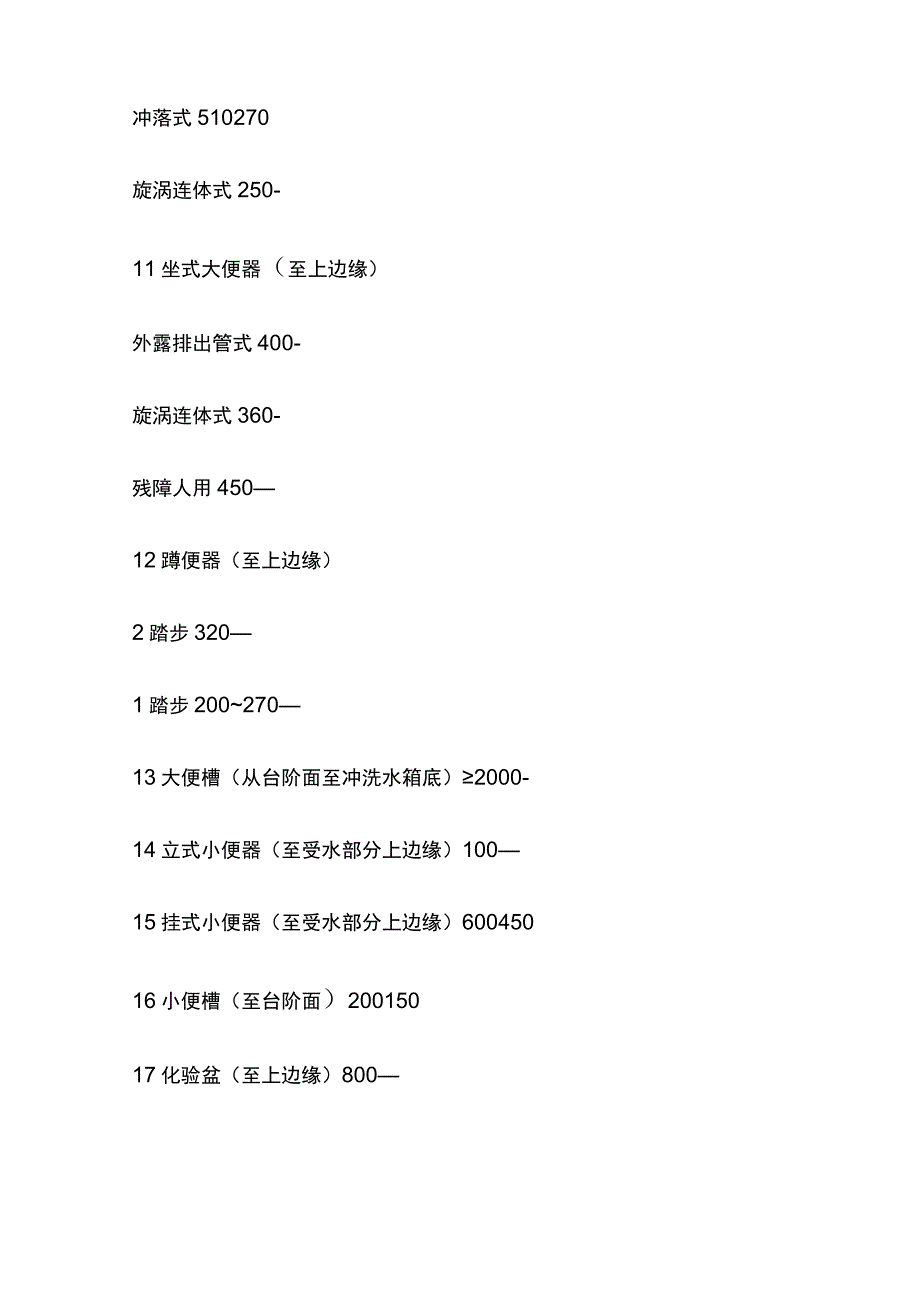

2、至上边缘）8008004洗手盆（至上边缘）8005005洗脸盆（至上边缘）800500残障人用洗脸盆（至上边缘）8006盥洗槽（至上边缘）8005007浴盆（至上边缘）480残除人用浴盆（至上边缘）450-按摩浴盆（至上边缘）450淋浴盆（至上边缘）1008坐式大便器（从台阶面至高水箱底）180018009蹲式大便器（从台阶面至低水箱底）90090010坐式大便器（至低水箱底）外露排出管式510-虹吸喷射式470冲落式510270旋涡连体式250-11坐式大便器（至上边缘）外露排出管式400-旋涡连体式360-残障人用45012蹲便器（至上边缘）2踏步3201踏步20027013大便槽（从台阶
3、面至冲洗水箱底）2000-14立式小便器（至受水部分上边缘）10015挂式小便器（至受水部分上边缘）60045016小便槽（至台阶面）20015017化验盆（至上边缘）80018净身器（至上边缘）360地漏应设置在有设备和地面排水的下列场所：1卫生间、盥洗室、淋浴间、开水间；2在洗衣机、直饮水设备、开水器等设备的附近；3食堂、餐饮业厨房间。地漏的选择规定：1食堂、厨房和公共浴室等排水宜设置网筐式地漏；2不经常排水的场所设置地漏时，应采用密闭地漏；一些涉水的设备正常运行情况下不排水，在检修时需要从地面排水时宜采用密闭地漏，目前市场上密闭地漏有用工具动手打开的也有脚踩的可供选择。3事故排水地漏不宜
4、设水封，连接地漏的排水管道应采用间接排水。对于管道井、设备技术层的事故排水建议设置无水封直通式地漏，连接地漏的管道末端采取间接排水。间接排水即设备的排水管不与排水管道系统直接连接，中间有一段间隙,以防止存水弯自虹吸或水分蒸发而造成污水管道污浊空气进入室内或设备内。4设备排水应采用直通式地漏；设备排水应采用不带水封的直通式两用地漏，这种地漏算子既有设备排水插口也有地面排水孔。地漏与排水管道连接应设存水弯，这种配置排水阻力较小，排水量大。用于设备排水地漏是指设备排水不从地面排入地漏而是采用软管插入直通式地漏的方式。5地下车库如有消防排水时，宜设置大流量专用地漏。大流量专用地漏具有地漏算子开孔面积大
5、，接纳排水流量大的特点，并允许设置地漏处有一定淹没深度地漏应设置在易溅水的器具或冲洗水嘴附近，且应在地面的最低处。淋浴室内地漏的排水负荷，可按淋浴室地漏管径表确定。当用排水沟排水时，8个淋浴器可设置1个直径为100mm的地漏。淋浴室地漏管径表淋浴器数量(个)地漏管径(mm)12个503个7545个100下列设施与生活污水管道或其他可能产生有害气体的排水管道连接时,必须在排水口以下设存水弯(产生水封，防止臭气等进入室内)。1构造内无存水弯的卫生器具或无水封的地漏；有存水弯排水口以下支管可不装存水弯。2其他设备的排水口或排水沟的排水口。水封装置的水封深度不得小于50mm,严禁采用活动机械活瓣替代水
6、封，严禁采用钟式结构地漏。存水弯水封必须保证一定深度，考虑到水封蒸发损失、自虹吸损失以及管道内气压波动等因素，国外规范均规定卫生器具存水弯水封深度为50mm100mm。水封深度不得小于50mm的规定是依据国际上对污水、废水、通气的重力排水管道系统(DWV)排水管内压力波动不至于把存水弯水封破坏的要求。严禁用活动的机械活瓣替代水封，一是活动的机械活瓣寿命问题，二是排水中杂物卡堵问题。钟式结构地漏的扣碗易被移动、丢弃而水封丧失。禁止使用钟式结构地漏。卫生器具排水管段上不得重复设置水封。如果装多个存水弯，每次冲水都必须用大量水冲刷。双水封会形成气塞，造成气阻现象，排水不畅且产生排水噪声。如在卫生器具排水管段上设置了水封，又在排出管上加装水封，卫生器具排水时，会产生气泡破裂噪声，在底层卫生器具产生冒泡、泛溢、水封破坏等现象。
