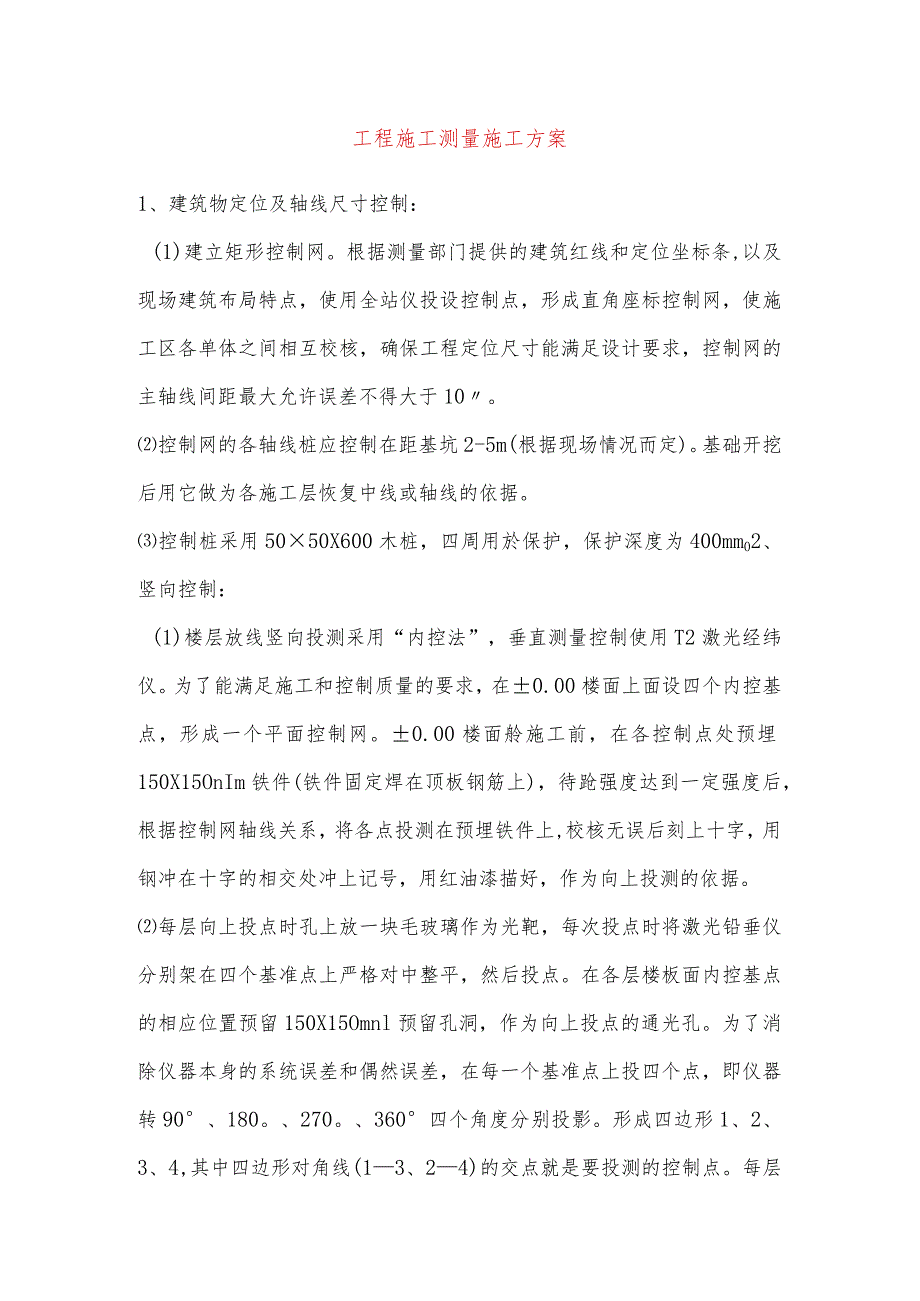

1、工程施工测量施工方案1、建筑物定位及轴线尺寸控制：(1)建立矩形控制网。根据测量部门提供的建筑红线和定位坐标条,以及现场建筑布局特点，使用全站仪投设控制点，形成直角座标控制网，使施工区各单体之间相互校核，确保工程定位尺寸能满足设计要求，控制网的主轴线间距最大允许误差不得大于10。控制网的各轴线桩应控制在距基坑2-5m(根据现场情况而定)。基础开挖后用它做为各施工层恢复中线或轴线的依据。控制桩采用5050X600木桩，四周用於保护，保护深度为400mm02、竖向控制：(1)楼层放线竖向投测采用“内控法”，垂直测量控制使用T2激光经纬仪。为了能满足施工和控制质量的要求，在0.00楼面上面设四个内控
2、基点，形成一个平面控制网。0.00楼面舲施工前，在各控制点处预埋150X15OnIm铁件(铁件固定焊在顶板钢筋上)，待跄强度达到一定强度后，根据控制网轴线关系，将各点投测在预埋铁件上,校核无误后刻上十字，用钢冲在十字的相交处冲上记号，用红油漆描好，作为向上投测的依据。每层向上投点时孔上放一块毛玻璃作为光靶，每次投点时将激光铅垂仪分别架在四个基准点上严格对中整平，然后投点。在各层楼板面内控基点的相应位置预留150X15Omnl预留孔洞，作为向上投点的通光孔。为了消除仪器本身的系统误差和偶然误差，在每一个基准点上投四个点，即仪器转90、180。、270。、360四个角度分别投影。形成四边形1、2、

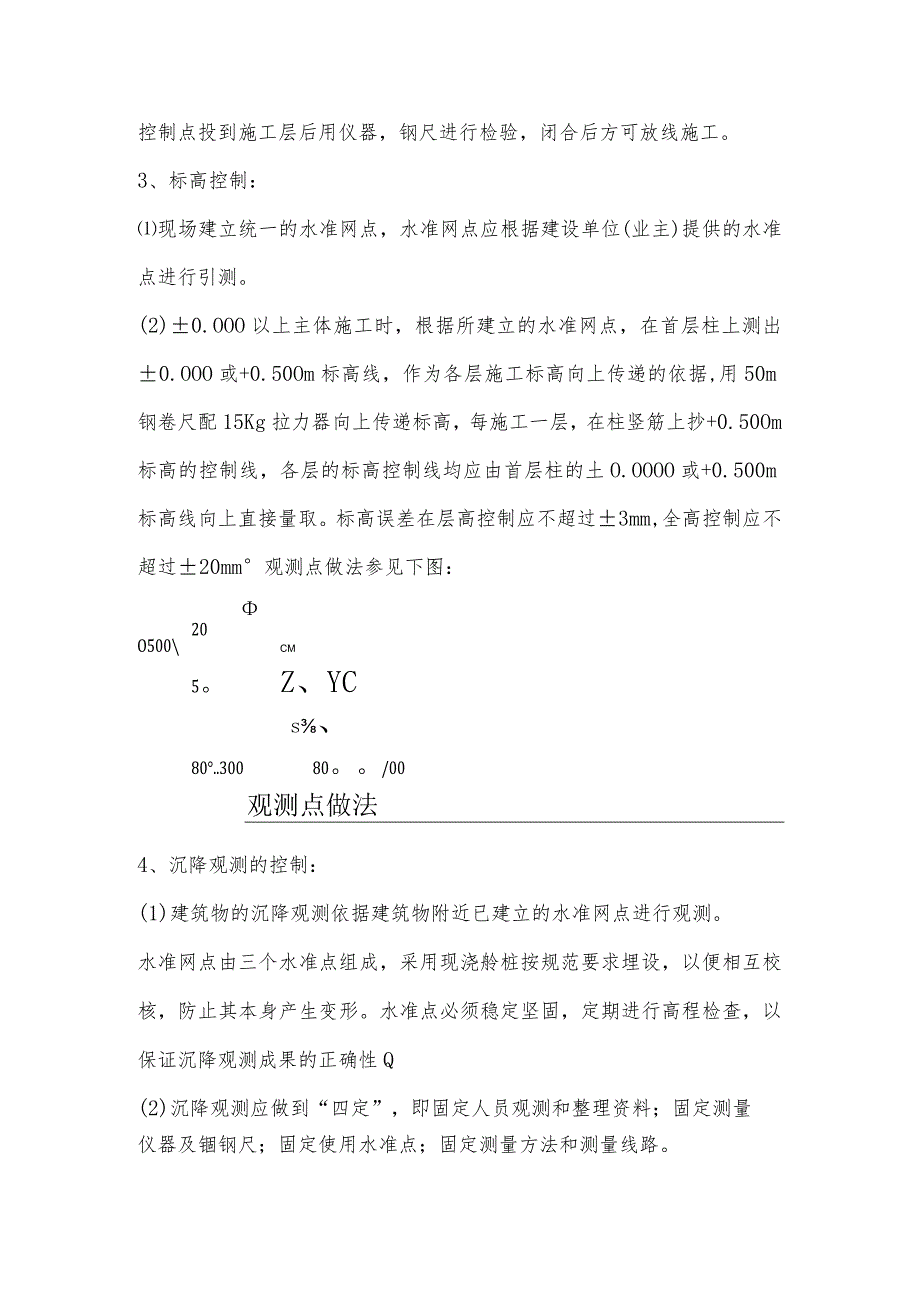

3、3、4,其中四边形对角线(13、24)的交点就是要投测的控制点。每层控制点投到施工层后用仪器，钢尺进行检验，闭合后方可放线施工。3、标高控制：现场建立统一的水准网点，水准网点应根据建设单位(业主)提供的水准点进行引测。(2)0.OOO以上主体施工时，根据所建立的水准网点，在首层柱上测出0.OOO或+0.50Om标高线，作为各层施工标高向上传递的依据,用50m钢卷尺配15Kg拉力器向上传递标高，每施工一层，在柱竖筋上抄+0.50Om标高的控制线，各层的标高控制线均应由首层柱的土O.OOOO或+0.500m标高线向上直接量取。标高误差在层高控制应不超过3mm,全高控制应不超过20mm观测点做法参见

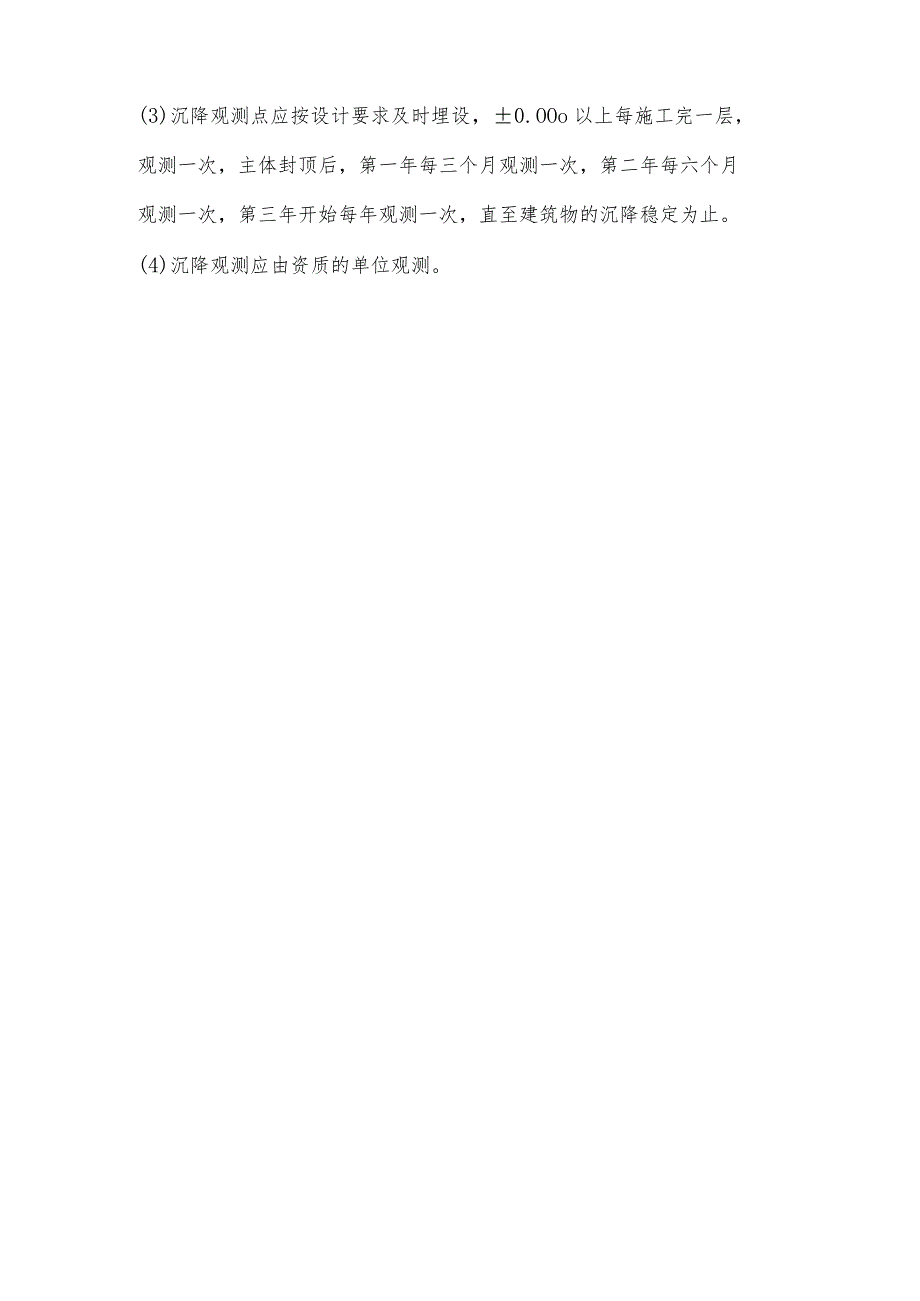

4、下图：20O500cm5。Z、YCs、80.30080。/00观测点做法4、沉降观测的控制：(1)建筑物的沉降观测依据建筑物附近已建立的水准网点进行观测。水准网点由三个水准点组成，采用现浇舲桩按规范要求埋设，以便相互校核，防止其本身产生变形。水准点必须稳定坚固，定期进行高程检查，以保证沉降观测成果的正确性Q(2)沉降观测应做到“四定”，即固定人员观测和整理资料；固定测量仪器及锢钢尺；固定使用水准点；固定测量方法和测量线路。(3)沉降观测点应按设计要求及时埋设，0.OOo以上每施工完一层，观测一次，主体封顶后，第一年每三个月观测一次，第二年每六个月观测一次，第三年开始每年观测一次，直至建筑物的沉降稳定为止。(4)沉降观测应由资质的单位观测。
