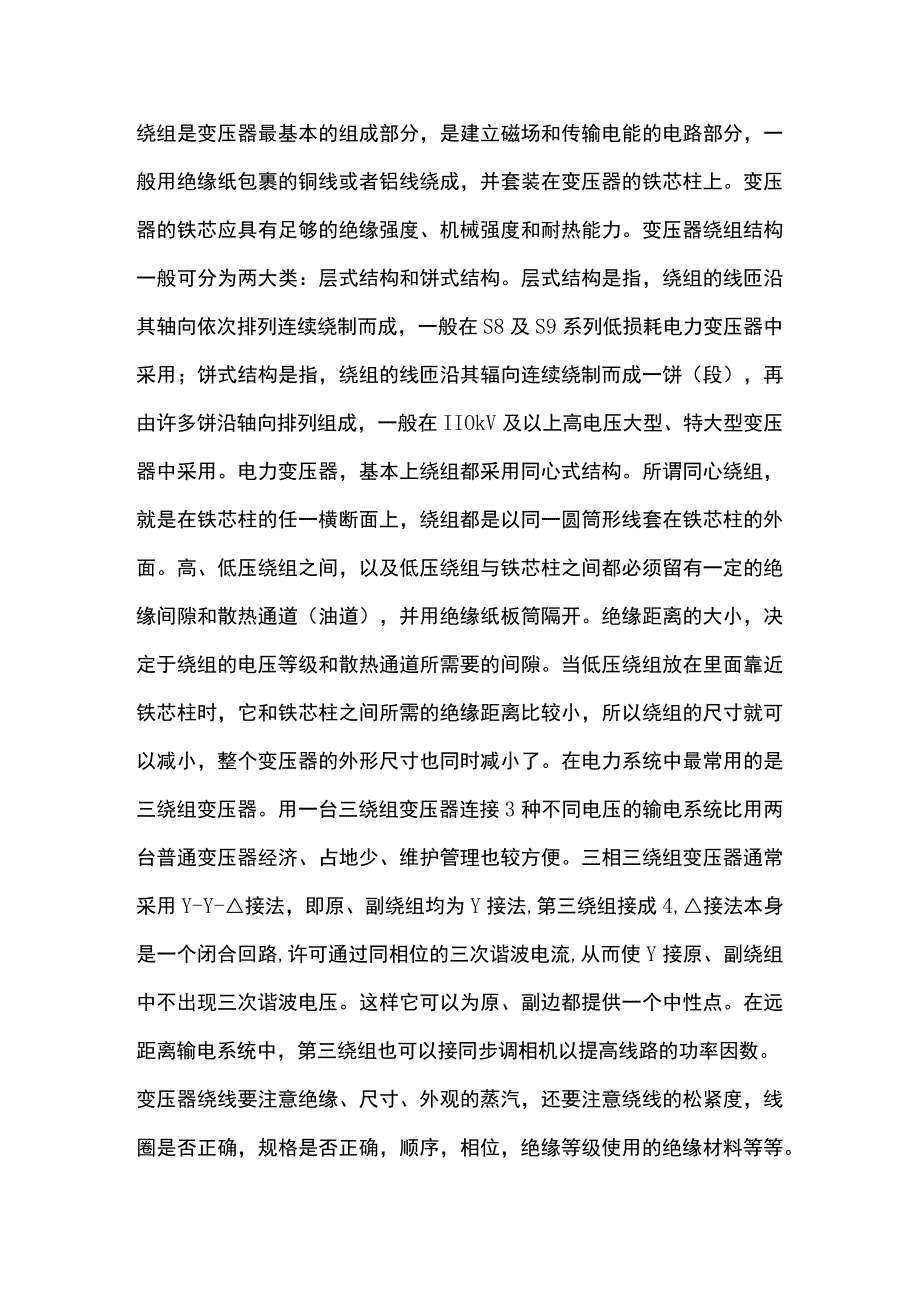

1、绕组是变压器最基本的组成部分，是建立磁场和传输电能的电路部分，一般用绝缘纸包裹的铜线或者铝线绕成，并套装在变压器的铁芯柱上。变压器的铁芯应具有足够的绝缘强度、机械强度和耐热能力。变压器绕组结构一般可分为两大类：层式结构和饼式结构。层式结构是指，绕组的线匝沿其轴向依次排列连续绕制而成，一般在S8及S9系列低损耗电力变压器中采用；饼式结构是指，绕组的线匝沿其辐向连续绕制而成一饼（段），再由许多饼沿轴向排列组成，一般在IIOkV及以上高电压大型、特大型变压器中采用。电力变压器，基本上绕组都采用同心式结构。所谓同心绕组，就是在铁芯柱的任一横断面上，绕组都是以同一圆筒形线套在铁芯柱的外面。高、低压绕组之
2、间，以及低压绕组与铁芯柱之间都必须留有一定的绝缘间隙和散热通道（油道），并用绝缘纸板筒隔开。绝缘距离的大小，决定于绕组的电压等级和散热通道所需要的间隙。当低压绕组放在里面靠近铁芯柱时，它和铁芯柱之间所需的绝缘距离比较小，所以绕组的尺寸就可以减小，整个变压器的外形尺寸也同时减小了。在电力系统中最常用的是三绕组变压器。用一台三绕组变压器连接3种不同电压的输电系统比用两台普通变压器经济、占地少、维护管理也较方便。三相三绕组变压器通常采用Y-Y-接法，即原、副绕组均为Y接法,第三绕组接成4,接法本身是一个闭合回路,许可通过同相位的三次谐波电流,从而使Y接原、副绕组中不出现三次谐波电压。这样它可以为原、

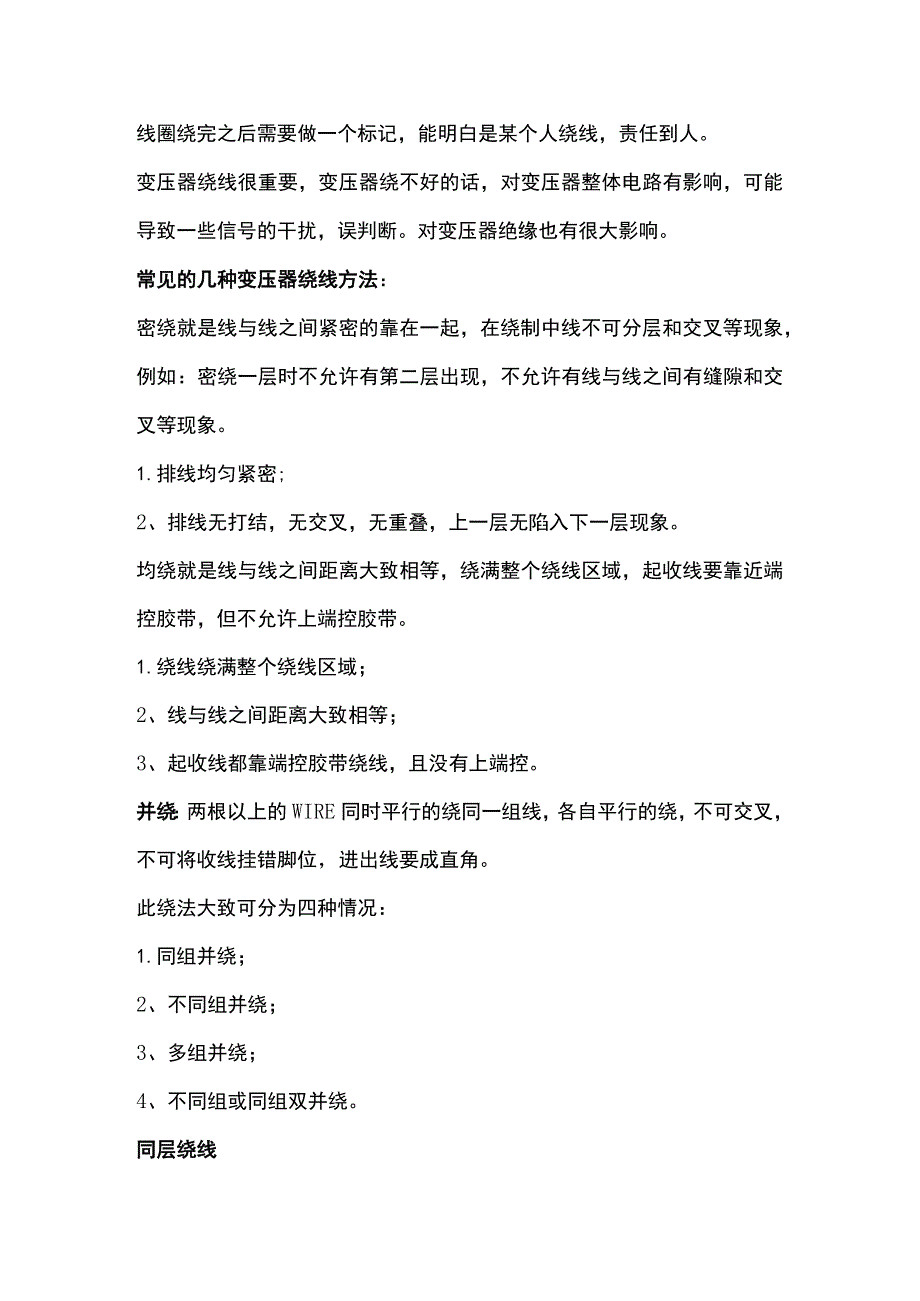

3、副边都提供一个中性点。在远距离输电系统中，第三绕组也可以接同步调相机以提高线路的功率因数。变压器绕线要注意绝缘、尺寸、外观的蒸汽，还要注意绕线的松紧度，线圈是否正确，规格是否正确，顺序，相位，绝缘等级使用的绝缘材料等等。线圈绕完之后需要做一个标记，能明白是某个人绕线，责任到人。变压器绕线很重要，变压器绕不好的话，对变压器整体电路有影响，可能导致一些信号的干扰，误判断。对变压器绝缘也有很大影响。常见的几种变压器绕线方法：密绕就是线与线之间紧密的靠在一起，在绕制中线不可分层和交叉等现象，例如：密绕一层时不允许有第二层出现，不允许有线与线之间有缝隙和交叉等现象。1.排线均匀紧密;2、排线无打结，无交

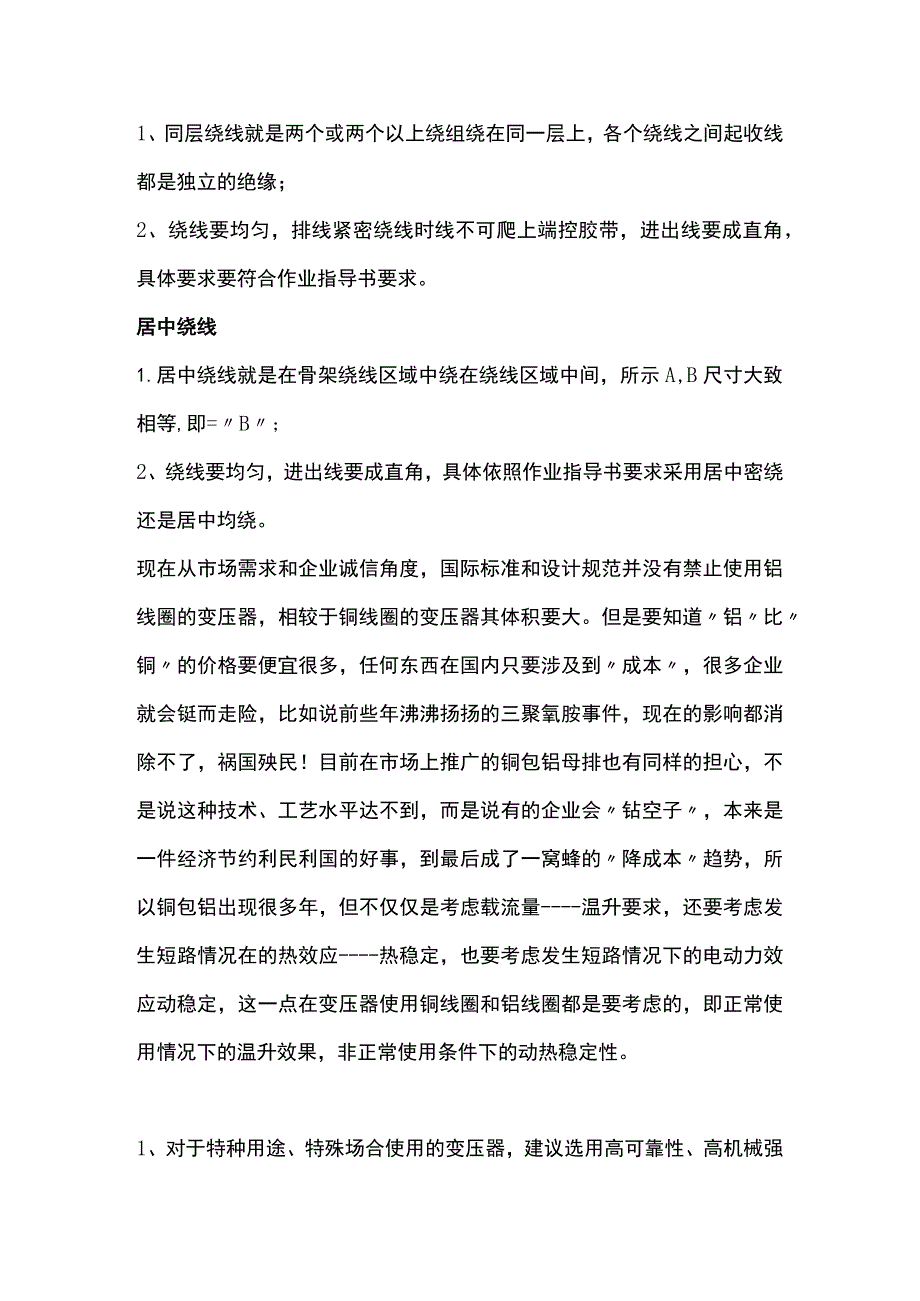

4、叉，无重叠，上一层无陷入下一层现象。均绕就是线与线之间距离大致相等，绕满整个绕线区域，起收线要靠近端控胶带，但不允许上端控胶带。1.绕线绕满整个绕线区域；2、线与线之间距离大致相等；3、起收线都靠端控胶带绕线，且没有上端控。并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉，不可将收线挂错脚位，进出线要成直角。此绕法大致可分为四种情况：1.同组并绕；2、不同组并绕；3、多组并绕；4、不同组或同组双并绕。同层绕线1、同层绕线就是两个或两个以上绕组绕在同一层上，各个绕线之间起收线都是独立的绝缘；2、绕线要均匀，排线紧密绕线时线不可爬上端控胶带，进出线要成直角，具体要求要符合作业指
5、导书要求。居中绕线1.居中绕线就是在骨架绕线区域中绕在绕线区域中间，所示A,B尺寸大致相等,即=B;2、绕线要均匀，进出线要成直角，具体依照作业指导书要求采用居中密绕还是居中均绕。现在从市场需求和企业诚信角度，国际标准和设计规范并没有禁止使用铝线圈的变压器，相较于铜线圈的变压器其体积要大。但是要知道铝比铜的价格要便宜很多，任何东西在国内只要涉及到成本，很多企业就会铤而走险，比如说前些年沸沸扬扬的三聚氧胺事件，现在的影响都消除不了，祸国殃民！目前在市场上推广的铜包铝母排也有同样的担心，不是说这种技术、工艺水平达不到，而是说有的企业会钻空子，本来是一件经济节约利民利国的好事，到最后成了一窝蜂的降成
6、本趋势，所以铜包铝出现很多年，但不仅仅是考虑载流量-温升要求，还要考虑发生短路情况在的热效应-热稳定，也要考虑发生短路情况下的电动力效应动稳定，这一点在变压器使用铜线圈和铝线圈都是要考虑的，即正常使用情况下的温升效果，非正常使用条件下的动热稳定性。1、对于特种用途、特殊场合使用的变压器，建议选用高可靠性、高机械强度、较小体积的铜绕组变压器。例如：开闭所内所用电变压器、电梯井道照明用行灯变压器等等。不是说其它供电方案和其它材质生产的设备不好，相比而言，也经过了多年的时间检验证明：高质量线性电源的耐候性和可靠性还是比较高的。2、一般用途的居民照明变压器，甚至包含一类负荷的部分变压器，完全可以采用铝
7、线圈电力变压器。其好处不言而喻。大家有所顾忌的是它绕组的占空系数、绕组强度、抗短路抗过流能力、耐候性指标、出线氧指数指标等方面。多年以来使用的铝绕组变压器也无不妥，只不过油浸式多见千式少见而已。3、从材料上来分析：硅钢片到坡莫合金再到非晶合金，磁路材料不在我们本次讨论之列，但无可非议的是导磁率高的材料，相对每伏匝数少，变压器的各类制造参数会有所变化。电路材料一般不外乎铜材和铝材。国标制造标准大致是铜材采用高纯无氧铜，铝材采用A-OO牌号高纯铝。不同的是载流量的差异决定了它导体的截面积的差异，制造工艺和制造参数有所不同而已。4、从现在的市场情况看：完全而且严格按照国标、IEC标准生产的变压器，价
8、格无优势，竞争无市场。任何商品的双重属性是它的价值和使用价值。这也是变压器这种特殊商品的价值取向各取所需的原动力。5、有些商家，采用翻新片、回收铜、瘦身铝，制造的假冒伪劣产品，再加上非常规的营销手段，恶性循环。不要指望一本检验报告、一纸产品合格证或者是一册产品供货合同，就能够约定商家的人品。6、无论铜材或者铝材，如果按照一定的标准生产、检验、运输、安装、维护和使用，也可。导体材料仅仅是一种导体材料而已。番外篇：1、小型变压器为了增加重量糊弄用户，有内部灌注水泥混凝土的。2、大中型电力变压器，有以铝充铜的，而且几率较高！很神秘哦！3、有一种导体材料，市场上叫做覆铜铝。那东西绝不是铜铝复合材。4、有一个地区生产出来的变压器，全部是铝线圈。但其出线桩头都是铜材质。那个最关键的部位，使用的竟然是铝排钻孔搪锡工艺，包在热缩管内。
