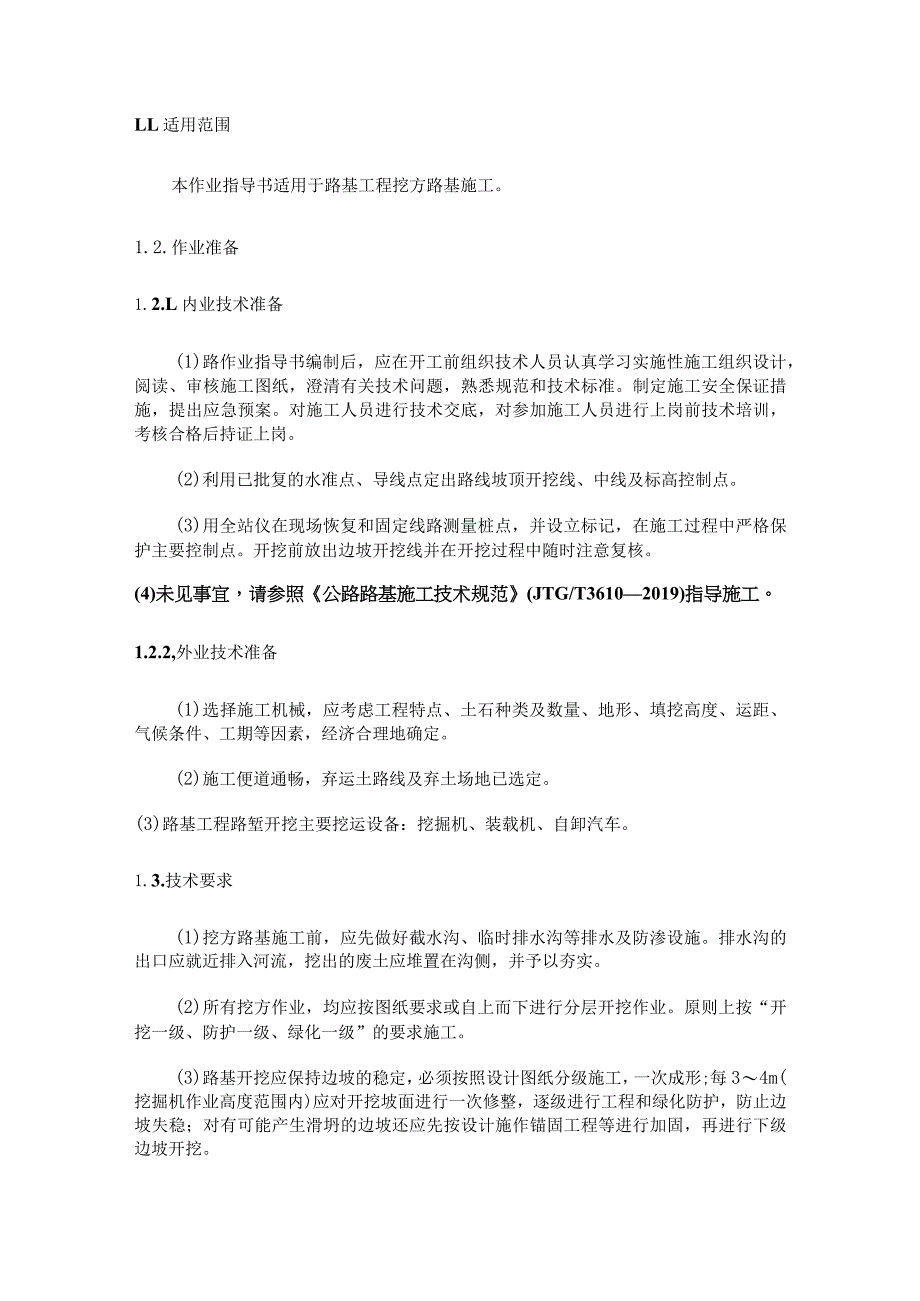

1、LL适用范围本作业指导书适用于路基工程挖方路基施工。1.2.作业准备1.2.L内业技术准备(1)路作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。(2)利用已批复的水准点、导线点定出路线坡顶开挖线、中线及标高控制点。(3)用全站仪在现场恢复和固定线路测量桩点，并设立标记，在施工过程中严格保护主要控制点。开挖前放出边坡开挖线并在开挖过程中随时注意复核。(4)未见事宜，请参照公路路基施工技术规范(JTG/T3
2、6102019)指导施工。1.2.2,外业技术准备(1)选择施工机械，应考虑工程特点、土石种类及数量、地形、填挖高度、运距、气候条件、工期等因素，经济合理地确定。(2)施工便道通畅，弃运土路线及弃土场地已选定。(3)路基工程路堑开挖主要挖运设备：挖掘机、装载机、自卸汽车。1.3.技术要求(1)挖方路基施工前，应先做好截水沟、临时排水沟等排水及防渗设施。排水沟的出口应就近排入河流，挖出的废土应堆置在沟侧，并予以夯实。(2)所有挖方作业，均应按图纸要求或自上而下进行分层开挖作业。原则上按“开挖一级、防护一级、绿化一级”的要求施工。(3)路基开挖应保持边坡的稳定，必须按照设计图纸分级施工，一次成形;

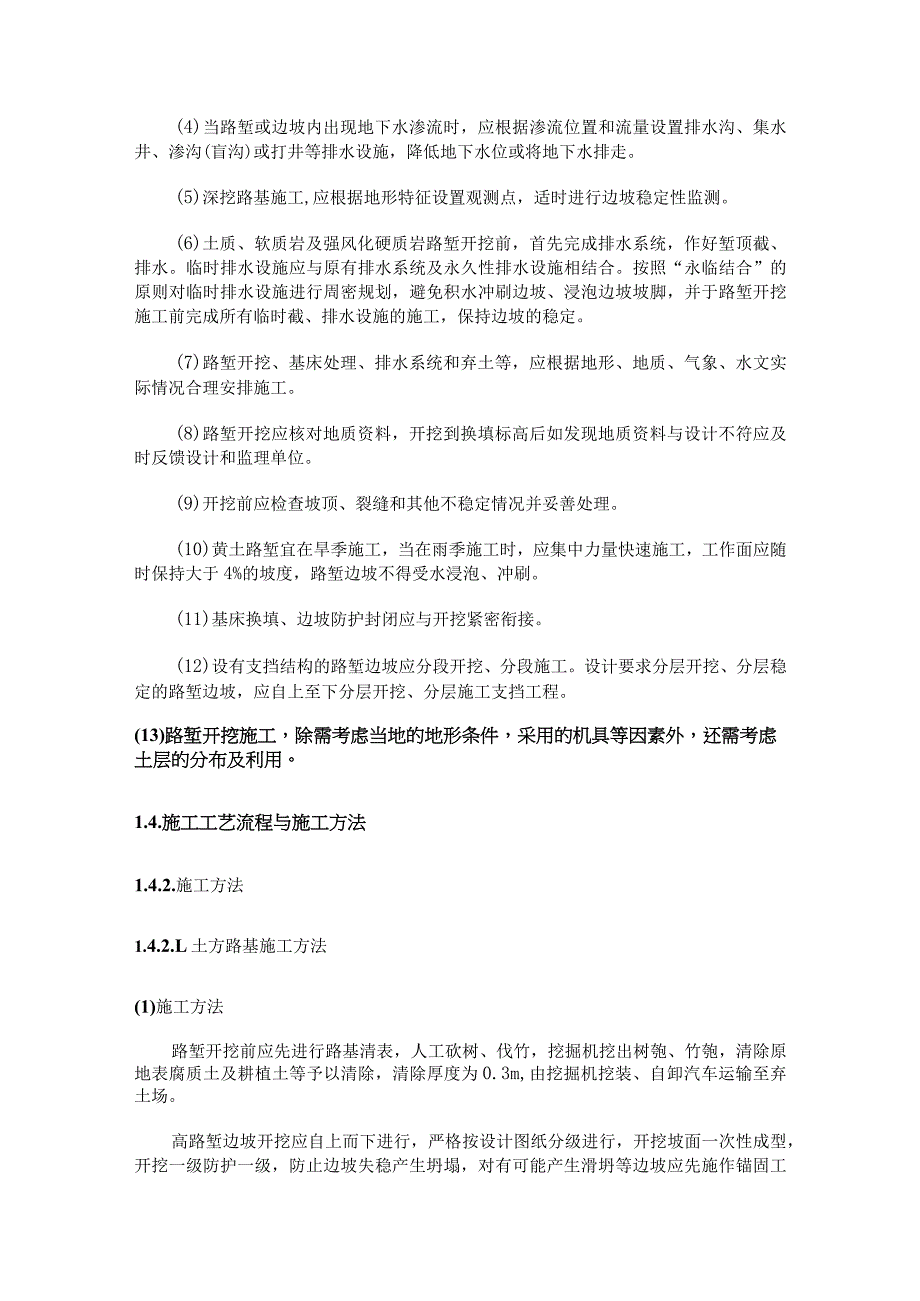

3、每34m(挖掘机作业高度范围内)应对开挖坡面进行一次修整，逐级进行工程和绿化防护，防止边坡失稳；对有可能产生滑坍的边坡还应先按设计施作锚固工程等进行加固，再进行下级边坡开挖。(4)当路堑或边坡内出现地下水渗流时，应根据渗流位置和流量设置排水沟、集水井、渗沟(盲沟)或打井等排水设施，降低地下水位或将地下水排走。(5)深挖路基施工,应根据地形特征设置观测点，适时进行边坡稳定性监测。(6)土质、软质岩及强风化硬质岩路堑开挖前，首先完成排水系统，作好堑顶截、排水。临时排水设施应与原有排水系统及永久性排水设施相结合。按照“永临结合”的原则对临时排水设施进行周密规划，避免积水冲刷边坡、浸泡边坡坡脚，并于路
4、堑开挖施工前完成所有临时截、排水设施的施工，保持边坡的稳定。(7)路堑开挖、基床处理、排水系统和弃土等，应根据地形、地质、气象、水文实际情况合理安排施工。(8)路堑开挖应核对地质资料，开挖到换填标高后如发现地质资料与设计不符应及时反馈设计和监理单位。(9)开挖前应检查坡顶、裂缝和其他不稳定情况并妥善处理。(10)黄土路堑宜在旱季施工，当在雨季施工时，应集中力量快速施工，工作面应随时保持大于4%的坡度，路堑边坡不得受水浸泡、冲刷。(11)基床换填、边坡防护封闭应与开挖紧密衔接。(12)设有支挡结构的路堑边坡应分段开挖、分段施工。设计要求分层开挖、分层稳定的路堑边坡，应自上至下分层开挖、分层施工支
5、挡工程。(13)路堑开挖施工，除需考虑当地的地形条件，采用的机具等因素外，还需考虑土层的分布及利用。1.4.施工工艺流程与施工方法1.4.2.施工方法1.4.2.L土方路基施工方法(1)施工方法路堑开挖前应先进行路基清表，人工砍树、伐竹，挖掘机挖出树匏、竹匏，清除原地表腐质土及耕植土等予以清除，清除厚度为0.3m,由挖掘机挖装、自卸汽车运输至弃土场。高路堑边坡开挖应自上而下进行，严格按设计图纸分级进行，开挖坡面一次性成型，开挖一级防护一级，防止边坡失稳产生坍塌，对有可能产生滑坍等边坡应先施作锚固工程等进行加固，方可进行下级边坡开挖，严禁掏洞取土。开挖面高度每34m在挖掘机作业高度范围内应对开挖

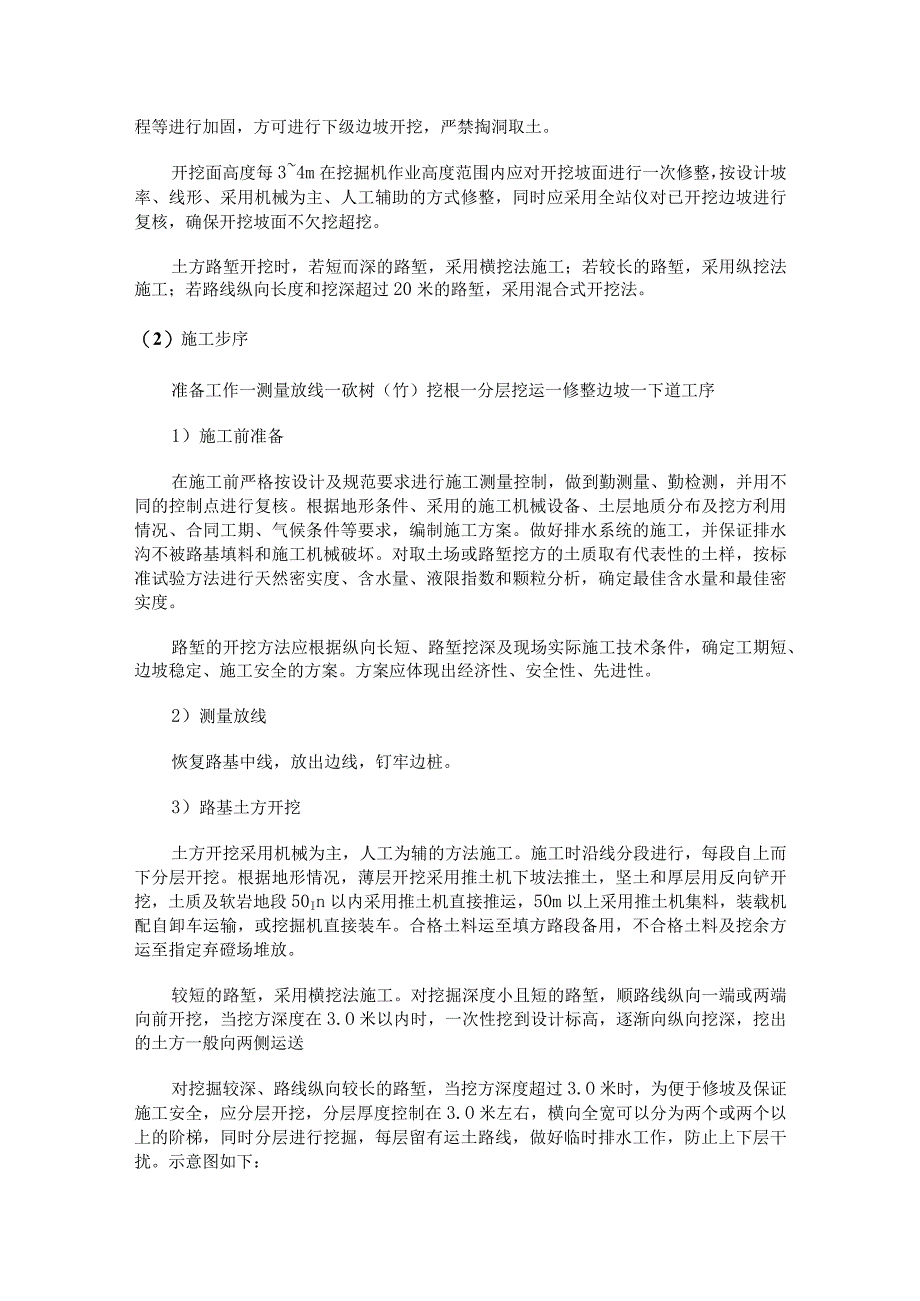

6、坡面进行一次修整，按设计坡率、线形、采用机械为主、人工辅助的方式修整，同时应采用全站仪对已开挖边坡进行复核，确保开挖坡面不欠挖超挖。土方路堑开挖时，若短而深的路堑，采用横挖法施工；若较长的路堑，采用纵挖法施工；若路线纵向长度和挖深超过20米的路堑，采用混合式开挖法。（2）施工步序准备工作一测量放线一砍树（竹）挖根一分层挖运一修整边坡一下道工序1）施工前准备在施工前严格按设计及规范要求进行施工测量控制，做到勤测量、勤检测，并用不同的控制点进行复核。根据地形条件、采用的施工机械设备、土层地质分布及挖方利用情况、合同工期、气候条件等要求，编制施工方案。做好排水系统的施工，并保证排水沟不被路基填料和施
7、工机械破坏。对取土场或路堑挖方的土质取有代表性的土样，按标准试验方法进行天然密实度、含水量、液限指数和颗粒分析，确定最佳含水量和最佳密实度。路堑的开挖方法应根据纵向长短、路堑挖深及现场实际施工技术条件，确定工期短、边坡稳定、施工安全的方案。方案应体现出经济性、安全性、先进性。2）测量放线恢复路基中线，放出边线，钉牢边桩。3）路基土方开挖土方开挖采用机械为主，人工为辅的方法施工。施工时沿线分段进行，每段自上而下分层开挖。根据地形情况，薄层开挖采用推土机下坡法推土，坚土和厚层用反向铲开挖，土质及软岩地段50In以内采用推土机直接推运，50m以上采用推土机集料，装载机配自卸车运输，或挖掘机直接装车。
8、合格土料运至填方路段备用，不合格土料及挖余方运至指定弃磴场堆放。较短的路堑，采用横挖法施工。对挖掘深度小且短的路堑，顺路线纵向一端或两端向前开挖，当挖方深度在3.O米以内时，一次性挖到设计标高，逐渐向纵向挖深，挖出的土方一般向两侧运送对挖掘较深、路线纵向较长的路堑，当挖方深度超过3.O米时，为便于修坡及保证施工安全，应分层开挖，分层厚度控制在3.O米左右，横向全宽可以分为两个或两个以上的阶梯，同时分层进行挖掘，每层留有运土路线，做好临时排水工作，防止上下层干扰。示意图如下：对于较长的路堑，采用纵挖法施工。先沿纵向分层，每层挖出一条通道，再开挖两旁，上层通道开挖至路堑边坡后再开挖下层通道，如此纵
9、深开挖直至路基设计高程。开挖的同时做好边坡碎落台临时排水沟，将水引出路基外。对于特别长、深的路堑，采用混合挖掘法。先用纵向通道，再横向两侧挖出若干条辅助通道，集中机械设备顺纵横通道平行作业。挖掘时注意作业进度、运土路线、临时排水，机械调度应配套使用。挖方边坡的确定应根据边坡高度、土的湿度、密实度、地下水、地面水的情况、土的成因类型及生成年代、既有人工边坡及自然边坡稳定状况等因素综合确定。路基开挖至完工断面后，如遇土质不良时，按设计要求和监理工程师批示的深度和范围，采取设计指定的处治措施进行处理。在施工过程中加强对施工便道的维护清理，保持施工道路的通畅，以保证开挖中机械设备的顺利运输。(3)施工
10、要点施工现场临时排水顺畅，确保施工场地无积水。开挖前由路基专业工程师详细复查施工图所确定的边坡坡度和现场地质情况，边坡开口线桩位放样准确，并经专业监理工程师复核检查后进行施工。开挖过程中，如发现地下管线或文物，要立即加以保护，停止开挖，报业主及监理处理后，方可继续施工。开挖过程中，如发现土层地质与设计不相符，应报告监理、设计代表，停止开挖，待设计完善后，恢复施工。施工时遵循自上而下开挖原则，不出现乱挖、欠挖、超挖现象；靠近设计坡面，先预留2030cm,到精修坡面时再准确挖除。坡面修整后，应立即进行边坡防护施工，做到：开挖一级，防护一级。挖至路床设计标高后，根据地质实际情况确定路床处理方案，再整
11、平碾压密实，路床范围(080Cm)必须按规范及设计要求精心施工、认真处理，处理后的压实度不小于96%,如路床出现软弹及有渗水、冒水现象则马上通知业主、设计、监理方现场确定处理方案，在方案确定后并立即组织实施。1.4.2.2.石方路基开挖施工方法软石开挖与土方开挖工艺、方法相同，本节仅述次坚石、坚石开挖施工工艺、方法。(1)施工方法次坚石、坚石开挖采用爆破法施工,爆破法施工的路堑主体采用微差爆破，挖掘机(或装载机)装磁，自卸汽车运输。爆破法开挖的路段，如空中有缆线，应查明其平面位置和高度，还应调查地下有无管线，应查明平面位置和埋设深度；同时应调查开挖边界线外的建筑物结构类型，完好程度、距开挖界距
12、离，后制定爆破方案，必须确保空中缆线，地下管线和施工区边界处建筑物的安全。根据设计炮位、直径和孔深打眼，原则上应使用潜孔钻孔，当工程量小，工期允许时，采用人工打眼，但必须得到监理工程师书面批准。爆破后，应清刷边坡，从开挖线往下分级清刷边坡，下挖23m,应对新开挖边坡刷坡，对于软质岩石边坡可用人工或机械清刷，对于坚石和次松石，可使用炮眼法、裸露药包法爆破，边坡上不得有松石、危石，松动部分的岩石，必须清除。对于探头孤石，在评价其稳定性后或考虑景观设置或采取相应技术措施后，确保安全时可考虑予以保留。如因过量超挖，应用浆砌片石衬砌超挖的坑槽。石质路床有裂隙水时，应采用渗沟连通，渗沟宽不宜小于30Cnb
13、渗沟底略低于坑洼底，坡度不宜小于6%,使可能出现的裂隙水或地表水由浅坑洼渗入深坑洼，并与边沟连接。如渗沟低于边沟则应在路肩下设纵向渗沟，沟底低于渗坑洼底至少IOCnb宽不宜小于60cm,纵向渗沟由填方段引出。渗沟填碎石，并与路床同时碾压到规定要求。石方路堑的路槽底面标高，应符合图纸要求，如过高应辅以人工凿平，过低应以开挖的石屑或碎石填平并碾压密实稳固，不得用土整平。弃土堆应堆置整齐、稳定，排水畅通，避免对土堆周围的建筑、排水及其它任何设施产生干扰或损坏，避免对环境造成污染。(2)爆破法施工步序准备工作f布置整理炮位f机械打眼f装药一警戒f起爆f排除瞎炮（如果有）f解除警戒f装运出硝一边坡修整f
14、（边坡防护）。1）施工准备熟悉和分析施工现场的地质、地理、水文资料，详细勘察施工现场20Om以内的建筑物、地下管道、电力、电讯设施。结合设计图纸资料和现场的实际情况，进行23次试爆，确定爆破方法、炮孔布置，间距、排距、起爆方式、炸药单耗等情况。根据试爆情况，检验是否符合相关质量、安全要求，必要时进行修正。在施工前，技术人员对施工班组和操作人员进行全面的技术、操作、安全交底，做到熟练掌握施工中的各种设备的使用，以及如何布设炮孔、装药、起爆网络、警戒安全等技术；还应有应对安全紧急救援措施。操作人员要持有上岗证，并保持人员的相对稳定。做好施工机具和材料的准备。如潜孔钻机、空压机、凿岩机、手提钻机，炸
15、药、雷管和导火索。2）布设炮孔炮孔采用梅花型或矩形布置；在靠近管线，采用偏小的孔网参数；部分地段（临近地下管线附近）还需限制钻孔深度，同时控制单孔装药量。炮孔标定必须按照设计好的爆破参数准确地在爆破体上进行标识，不能随意变动设计位置。布孔前应先清除爆破体表面积土和破碎层。3）钻制炮孔在钻孔过程中，应严格控制钻孔的方向、角度和深度，特别是边坡爆破孔的倾斜度应严格符合设计要求。孔眼钻进时应注意地质的变化情况，并做好记录,遇到夹层或与表面石质有明显差异时，应及时同技术人员进行研究处理，调整孔位及孔网参数。钻孔完成后，及时清理孔口的浮渣，清孔直接采用胶管向孔内吹气，吹净后，应检查炮孔有无堵孔、卡孔现象
