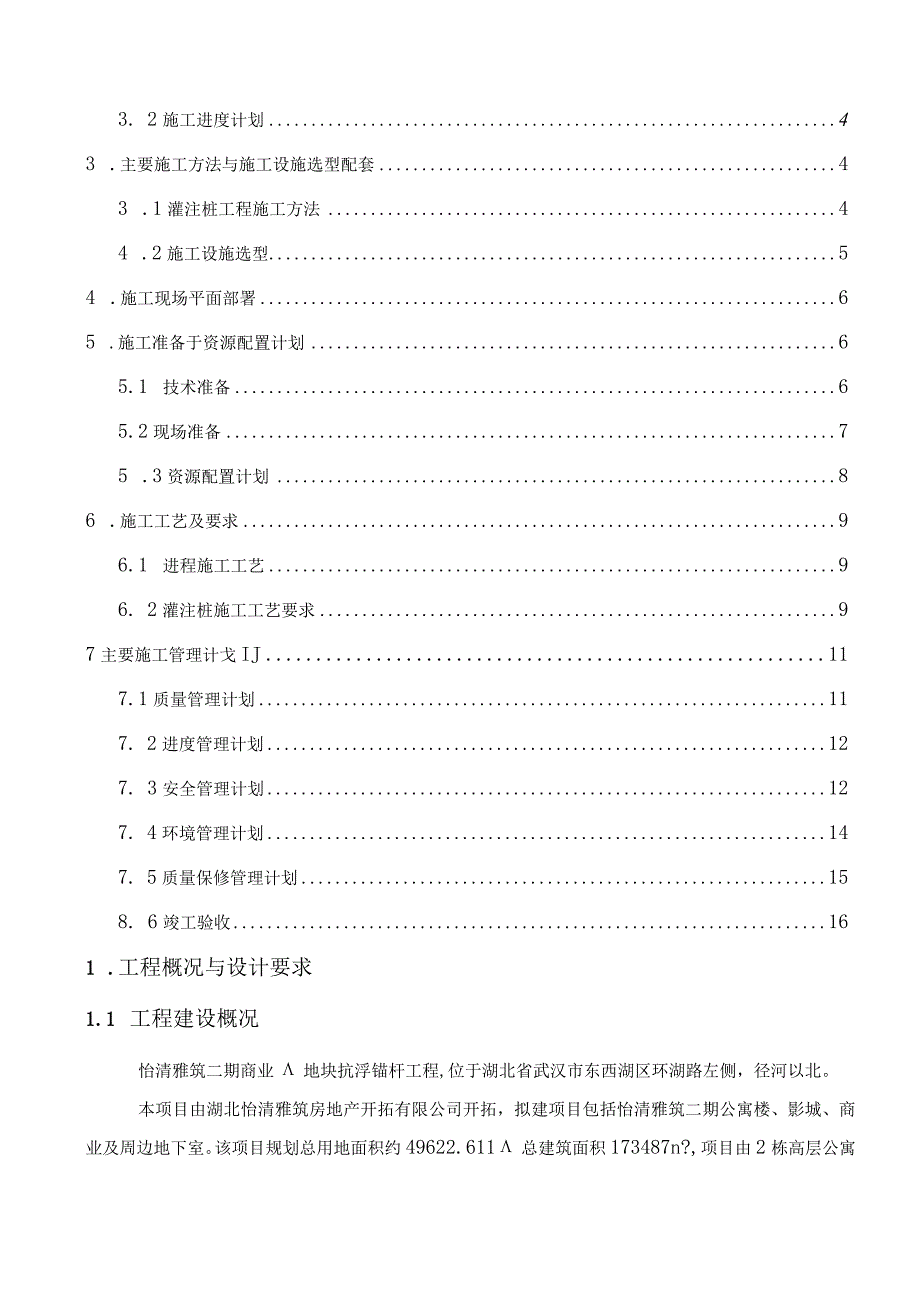

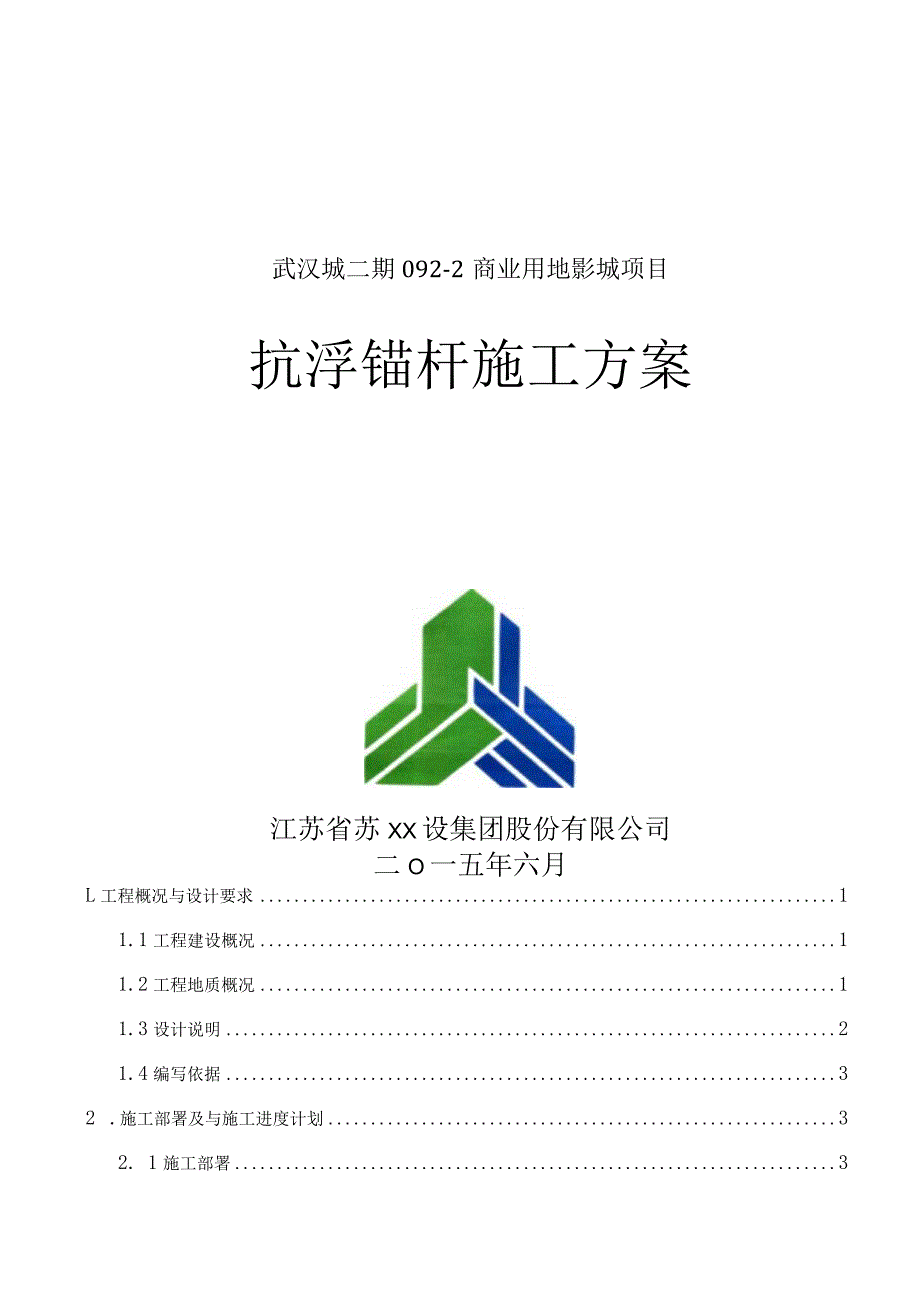

1、武汉城二期092-2商业用地影城项目抗浮锚杆施工方案江苏省苏XX设集团股份有限公司二O一五年六月L工程概况与设计要求11.1工程建设概况11.2工程地质概况11.3设计说明21.4编写依据32 .施工部署及与施工进度计划32. 1施工部署33. 2施工进度计划43 .主要施工方法与施工设施选型配套43 .1灌注桩工程施工方法44 .2施工设施选型54 .施工现场平面部署65 .施工准备于资源配置计划65.1 技术准备65.2现场准备75 .3资源配置计划86 .施工工艺及要求96.1 进程施工工艺96. 2灌注桩施工工艺要求97主要施工管理计戈IJ117.1质量管理计划117. 2进度管理计划

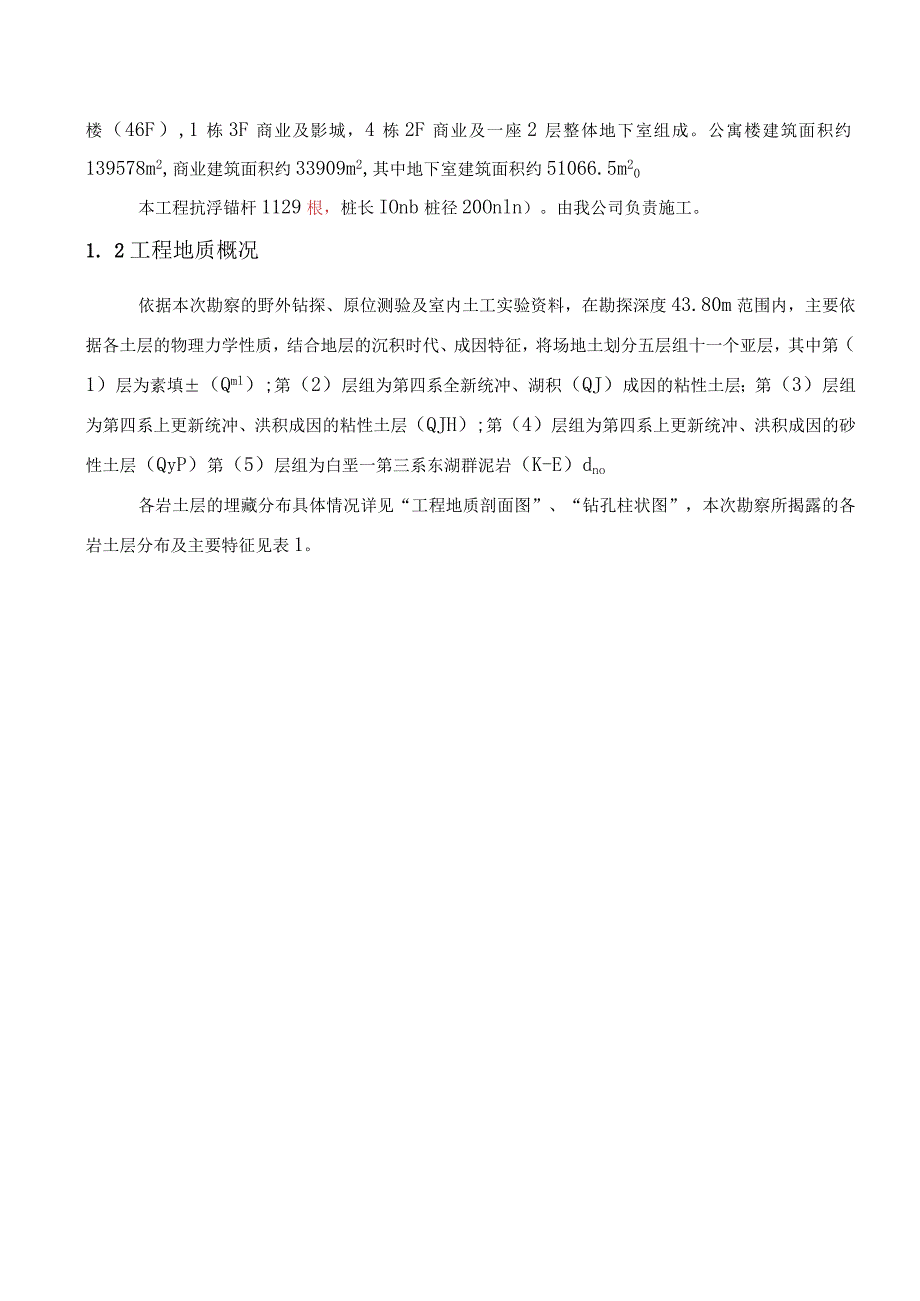

2、127. 3安全管理计划127. 4环境管理计划147. 5质量保修管理计划158. 6竣工验收161 .工程概况与设计要求1.1 工程建设概况怡清雅筑二期商业地块抗浮锚杆工程,位于湖北省武汉市东西湖区环湖路左侧，径河以北。本项目由湖北怡清雅筑房地产开拓有限公司开拓，拟建项目包括怡清雅筑二期公寓楼、影城、商业及周边地下室。该项目规划总用地面积约49622.611总建筑面积173487n?,项目由2栋高层公寓楼（46F）,1栋3F商业及影城，4栋2F商业及一座2层整体地下室组成。公寓楼建筑面积约139578m2,商业建筑面积约33909m2,其中地下室建筑面积约51066.5m20本工程抗浮锚杆
3、1129根，桩长IOnb桩径20Onln）。由我公司负责施工。1. 2工程地质概况依据本次勘察的野外钻探、原位测验及室内土工实验资料，在勘探深度43.80m范围内，主要依据各土层的物理力学性质，结合地层的沉积时代、成因特征，将场地土划分五层组十一个亚层，其中第（1）层为素填（Qml）;第（2）层组为第四系全新统冲、湖积（QJ）成因的粘性土层；第（3）层组为第四系上更新统冲、洪积成因的粘性土层（QJH）;第（4）层组为第四系上更新统冲、洪积成因的砂性土层（QyP）第（5）层组为白垩一第三系东湖群泥岩（K-E）dno各岩土层的埋藏分布具体情况详见“工程地质剖面图”、“钻孔柱状图”，本次勘察所揭露的
4、各岩土层分布及主要特征见表1。地层编号地层名称地层年代成因分布范困层面埋深(m)厚度(m)颜色湿度状态及压缩性包含物及其它特征(1)素填土Qml均有分布0.85.2黄褐色稍湿松散主要由粉质粘土组成，局部夹有少量混凝土块、红砖块及淤泥，其块径在520cm,含量约5%0为近期填筑，填筑年限不足3年。(2-1)淤泥质粘土Q41局部分布0.84.60.83.8灰黑色饱和流塑高岩芯不成形，富含有机质和腐植物具腐臭味，局部含白色螺壳。(2-2)粘土Q科局部分布0.96.20.72.1褐灰色饱和可塑中含少量铁锚氧化物，切面光滑，无摇振反应，有光泽，干强度中等，韧性(3-1)粘土Q3a,+P局部缺失0.88.
5、30.73.5褐色褐黄色湿可塑局部硬塑1含少量团块状高岭土，局部高岭土富集，见少量铁锅氧化物及铁锦结核，有(3-2)粘土Q3R+pi均有分布2.49.53.918.0褐黄色湿硬塑1含少量团块状高岭土，局部高岭土富集，见少量铁钵氧化物及铁钵结核。(3-2a粉质粘土QHw局部分布11.715.781.0-2.8羯黄色湿可塑局部硬塑中含少量团块状高岭土，局部高岭土富集，见少量铁钵氧化物及铁钵结核。(3-3)粘土Q3al4P1均有分布I9.423.(0.456.2棕黄色湿硬塑局部可塑1含少量铁钵氧化物及铁钵结核。(4-1)粉砂Q3B.pi局部缺失!3.22730.62.4棕黄色青灰色饱和中密低矿物成份
6、主要为石英、长石，粘粒含量高局部夹薄层粉质粘土。(4-2)砾砂Q3ai+pi均有分布23.12841.66.3青灰色灰绿色饱和中密低主要由砾石夹粗砂组成，砾石含量在1535%,局部圆砾、卵石富集，一般粒径250mm不等，呈次圆形状，矿物成份主要为石英、长石，夹少量粘土及细砂。(5-1)强风化泥岩(K-E)d11均有分布7.0-33.20.84.4灰绿色原岩结构大部分已破坏，矿物成分显著变化，泥质成分较高，风化裂隙发育，岩芯经机械扰动后呈土状，少量呈3-4Cm碎块状或短柱状，局部夹中风化泥岩硬块。(5-2)中风化泥岩(K-E)dn均有分布9835f最大揭露厚度9.4m灰绿色泥质结构、中厚层状构造
7、，泥质胶结，岩芯呈短中柱状，取芯率80%85%,RQD为70%-75%,敲击声哑，无回弹，有凹痕，易击碎：属极软岩，岩体较完整，基本质量等级V级。1.3设计说明及工程量1.3. 1底板下采用钢筋碎抗拔桩抗浮，抗拔桩桩端置于(3-2)粘土中，桩长为10.0m,钢筋碎抗拔桩单桩抗拔承载力特征值估算为175KN,钢筋碎抗拔桩碎等级为C30,待基坑开挖至设计标高时，进行抗拔桩施工。1. 3.2工程桩施工前先施工试桩，应对试桩进行抗拔静载实验以确定Rao1.3. 3工程桩应进行单桩承载力与桩身质量的验收检验。1.3.3.1钢筋碎抗拔桩实验根数不少于3根；且不少于桩总数的l%o1.3.3.2低应变检验，钢
8、筋碎抗拔桩检验桩数为总桩数的20%,且不少于10根。1.3.4设计工程量见表2。设计工程量表2施工项目设计桩长(m)设计桩径(mm)桩数工程量(m3)备注抗浮锚杆10.02001129354.5L4编写依据(1)设计图纸，岩土工程勘察报告，现场实际情况。(2)公司质量、环境、安全管理体系文件。(3)岩土锚杆(索)技术规程(CECS22：2005)o(4)钢筋焊接及验收规程(JGJ18-2012)；(5)建筑地基处置技术规范(JGJ79-2002)。(6)建筑施工安全检查标准(JGJ59-2011)。(7)建筑机械使用安全技术规范(JGJ33-2001)。(8)建筑地基基础工程施工质量验收规范(
9、GB50202-2002)。(9)公司岩土工程安全规程及质量、安全、环境健康体系文件。2.施工部署及与施工进度计划2.1 施工部署2.1.1工程施工目的：质量目的：符合设计及规范要求，到达合格标准。成本目的：实际施工成本控制在预算成本内。职业健康安全目的：安全隐患整改率100%,工亡事故为零,职业病发生率为零。环境目的：施工现场噪音达标排放；废弃物按规定处置率不低于95机2. 目的工期：在合同要求工期内完成施工任务。3. 1.2工程施工总进度安置4. 依据工程量，拟安置2台长螺旋钻机进场施工，每天施工完成40根，30天完成施工任务。5. 1.3项目组织机构现场成立项目经理部，设项目经理1人、项
10、目总工1人、施工员1人、质检员1人，安全员1人，分别负责各部门及各工序的组织管理工作。施工区间投入3050人，项目部组织机构图见图L项目经理项目总工项目副经理安全员技术质量组长螺旋机台图1项目组织机构图6. 2施工进度计划安置2台长螺旋钻机进场施工，每台钻机每天计划成桩40根；依据开挖情况依次推进施工。3.主要施工方法与施工设施选型配套3.1 施工方法依据本工程特征和场地岩土工程条件，采用长螺旋钻机成孔、灌注成桩,后放锚杆的施工方法。3.1.1 抗浮锚杆施工工艺流程图见图2：成桩图2施工工艺流程图7. 2施工设施选型依据本工程灌注桩的工程量，投入2台长螺旋钻机按照设计进行施工,投入本工程的主要
11、机械设施见表3：序号设施名称型号规格数量额定功率(KW)用于施工部位备注1长螺旋钻机JZB60290成孔、灌注2碎输送泵HBT60c120泵送佐3挖掘机2201场平、修路4电焊机BX-500430加工锚杆5断筋机CQ-5015.5钢筋加工设施一览表表34.施工现场平面部署安置1台长螺旋钻机随开挖情况依次推进施工；锚杆加工场地设置在场地东北侧方便运输、起吊；输送泵依据现场情况，选择路线良好、场地空旷且距离施工场地较近处安放。现场办公室设置在施工场地的东北侧，工人宿舍与生活区依次随办公室排放。5.施工准备于资源配置计划5.1 技术准备5.1.1 收集岩土工程勘察报告；5.L2地下管线、电缆情况；5
12、. 1.3设计图纸及相应坐标点及高程点；6. 1.4各种施工记载、报审、报验表格；5.L5施工形象进度图；5.1.6各种安全标志牌；5.1.7原料检验和实验状态标识牌；5.L8依据规范及设计要求，原原料进场进行见证取样送检；5.L9编制施工进度计戈J;5.1.10针对本工程的特征，对施工工艺进行技术交底。5.2现场准备521依据现场施工条件和场地实际情况合理安置办公区、生活区、及原料存放区域，保证施工现场的畅通；5.2.2平整场地，部署现场水、电路及施工通道；5.2.3对建设单位提供的坐标控制点、标高点等由项目技术负责人会同工程测量人员逐一复核，确认无误后妥善保护好，作为以后施工的重要依据；5
13、.2.4项目部认真组织技术人员研究设计文件、图纸资料，并现场踏勘，找出施工中的重点问题；52.5组织技术人员学习有关技术文件，做好技术和安全交底，学习施工工艺和安全操作规程。5.2.6对全体施工人员进行技术交底。5.2.7水电计划5.2.7.1临时用水计划用水主要是考虑生活用水，施工人员每天生活用水3立方米，均采用现场内自来水。5.2.7.2临时用电计划临时用电计划见表4:拟投入的主要用电施工机械设施表表4序号设施名称型号规格数量额定功率(KW)用于施工部位备注1长螺旋钻机JZB60190成孔、灌注2碎输送泵HBT60c120泵送碎3电焊机BX-500430加工锚杆4断筋机CQ-5015.5钢筋加工依据以上统计施工用电负荷为235.5KW,现场总需要系数KX=0.75施工现场的计算负荷为:Pj=Kxpe=0.75X235.5=176.6KW5.3资源配置计划5.3.1劳动力配置计划依据本工程工作内容、施工进度计划，现场劳动力配置主要岗位及职责见表5：现场管理人员及劳务人员配备情况表表5项目部人员情况表机构岗位人主要职责项目部项目经理1主持全面工作，施工生产组织，任务安置，财务，对质量、安全、工期、成本、工程结算、回款负责。项目总工1协调方案设计，负责本工程技术工作，对质量负责。项目副经理1
