1、施工总平面布置一、总平布置原则1、统筹规划原则本次投标的工程项目，属于综合性工业生产项目，工程量大、专业工种配合多、工程施工之间的专业交叉作业量大，为了减少工程临时设施在施工过程中拆迁造成浪费，并且不占用大型施工机械作业场地及机械进出通道，生产设施按专业相对集中，并尽量靠近施工点设置，尽力在场地内作好施工的统筹规划。施工生活设施也应满足上述要求进行考虑。2、合理布置原则简易、实用、规整、文明的原则。3、固定原则现场设置临时设施场地相对固定原则，由于施工现场场地限制，部分临时施工、生活设施在底下室施工完毕后将会重新布置、搭设。（施工前期平面布置详见总平面布置图）施工办公室、会议室及工人宿舍采用活

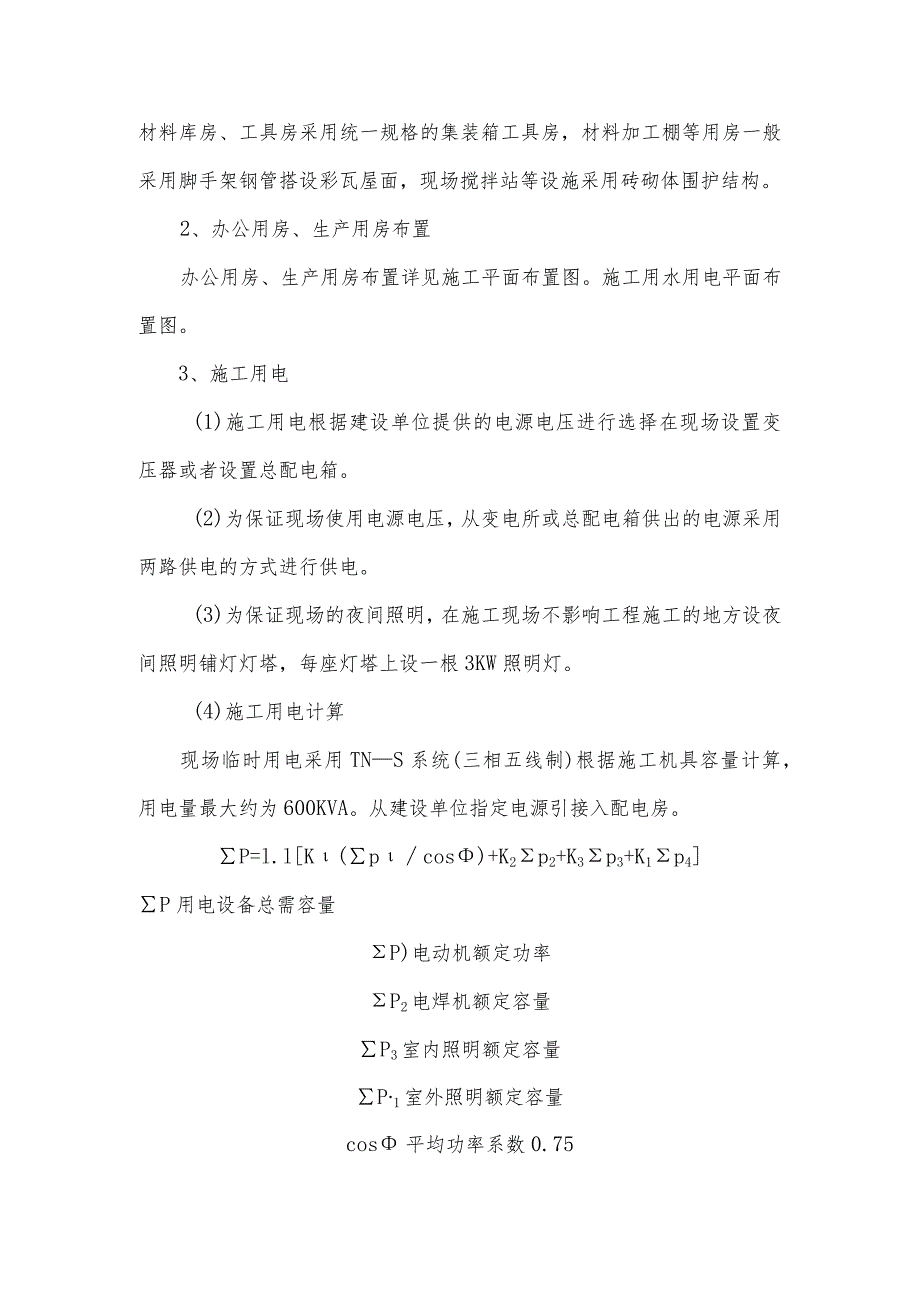

2、动板房，食堂及厕所等采用砖砌体与刚结构相结合墙体搭建。施工污水经沉淀池处理后采用明沟与正式排水干管或明渠相接,充分利用市政管网排水系统。二、临设布置说明1、施工用房主要有：材料库房、工具房、各工种加工棚、水泥库、门卫室等。材料库房、工具房采用统一规格的集装箱工具房，材料加工棚等用房一般采用脚手架钢管搭设彩瓦屋面，现场搅拌站等设施采用砖砌体围护结构。2、办公用房、生产用房布置办公用房、生产用房布置详见施工平面布置图。施工用水用电平面布置图。3、施工用电(1)施工用电根据建设单位提供的电源电压进行选择在现场设置变压器或者设置总配电箱。(2)为保证现场使用电源电压，从变电所或总配电箱供出的电源采用两

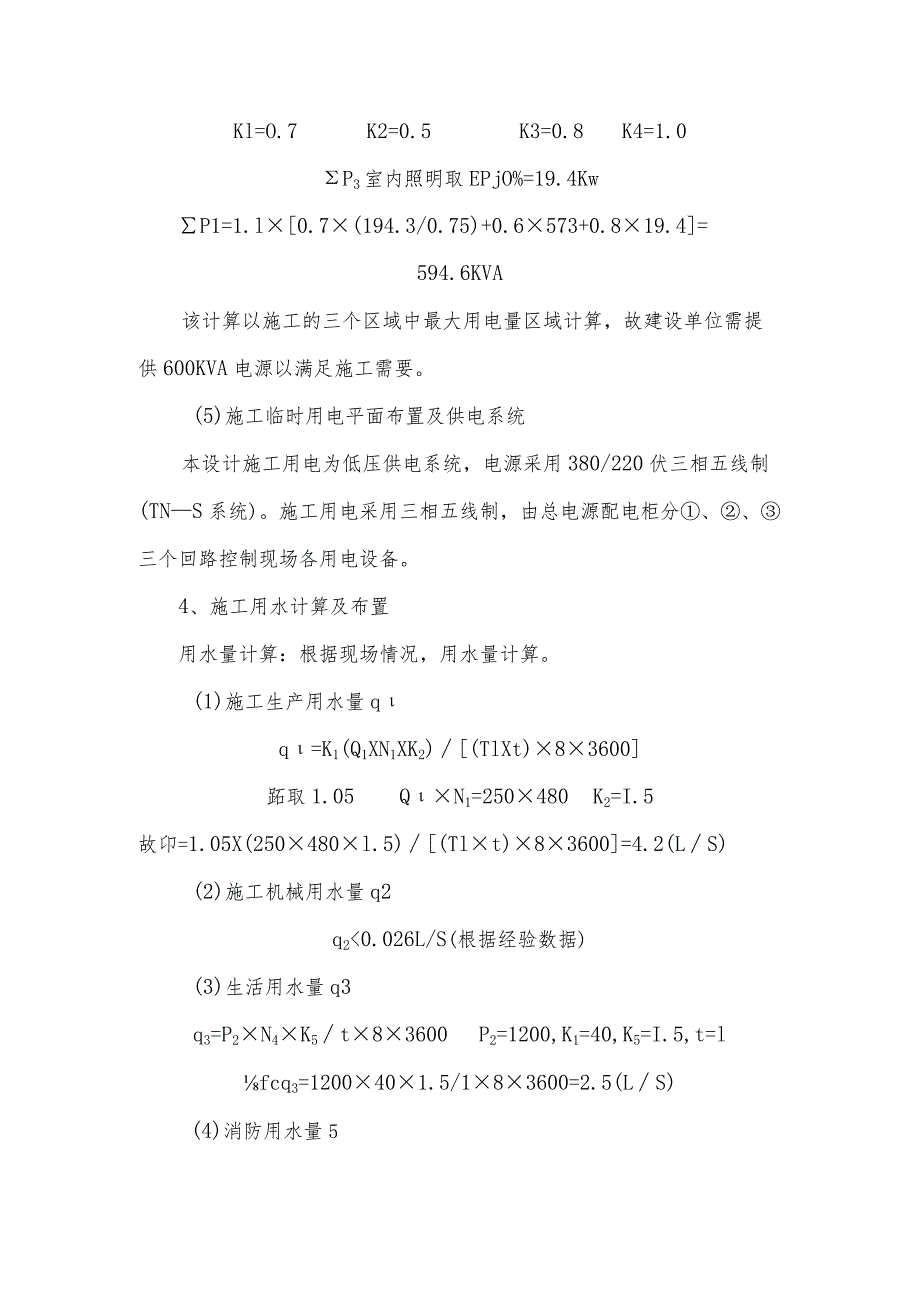

3、路供电的方式进行供电。(3)为保证现场的夜间照明，在施工现场不影响工程施工的地方设夜间照明铺灯灯塔，每座灯塔上设一根3KW照明灯。(4)施工用电计算现场临时用电采用TNS系统(三相五线制)根据施工机具容量计算，用电量最大约为600KVA。从建设单位指定电源引接入配电房。P=l.lK(pcos)+K2p2+K3p3+K1p4P用电设备总需容量P)电动机额定功率P2电焊机额定容量P3室内照明额定容量P1室外照明额定容量cos平均功率系数0.75Kl=O.7K2=0.5K3=0.8K4=1.0P3室内照明取EPjO%=19.4KwP1=1.l0.7(194.3/0.75)+0.6573+0.819.
4、4=594.6KVA该计算以施工的三个区域中最大用电量区域计算，故建设单位需提供600KVA电源以满足施工需要。(5)施工临时用电平面布置及供电系统本设计施工用电为低压供电系统，电源采用380/220伏三相五线制(TNS系统)。施工用电采用三相五线制，由总电源配电柜分、三个回路控制现场各用电设备。4、施工用水计算及布置用水量计算：根据现场情况，用水量计算。(1)施工生产用水量qq=K1(Q1XN1XK2)(TlXt)83600跖取1.05QN1=250480K2=I.5故卬=1.05X(250480l.5)(Tlt)83600=4.2(LS)(2)施工机械用水量q2q20.026L/S(根据经
5、验数据)(3)生活用水量q3q3=P2N4K5t83600P2=1200,K1=40,K5=I.5,t=lfcq3=1200401.5/183600=2.5(LS)(4)消防用水量5经查表,10LSo(5)总用水量Q计算考虑10%的以补偿不可避免的水管漏水损失，因此总用水量q应为14.7LSo(6)用水管径计算d=J4Q(V1000)=0.112m该施工分两个区域施工布施，因此，提供DN100的供水水源即满足施工生产、生活需要。5、施工给水、排水施工给水采用自下而上的方式进行，给水主管径选用DNlOO铝塑复合管供水到各层，再由DN50铝塑复合管的支管将施工用水提供至各用水点。施工废水、污水采用
6、200的UPVC管有组织地排入现场的废水污水处理点，经三次沉淀清污处理后，达到排污标准后由场内排水暗沟排入业主指定的排污管网中。从基础施工开始，在基坑周边设置排水沟，集水坑、沉淀池，尤其作好基础周边挡水坎，防止雨水浸渗地基。因现场各种用电设备多，且有明火作业，在现场为保证消防安全,布设消防控制点，杜绝消防隐患。(1)施工用生产水从水表处接出并设置计量装置，施工用水管线采用钢管，管线沿道路敷设，接入施工使用地点，大约50m设置一32的双水龙头，作为现场施工用水。管线穿越道路及正式工程管线采取埋地敷设，并在管线穿越处做明显的标记。(2)所有的生活用水管道采用650的镀锌钢管，管线沿临时道路敷设至现场办公地点。(3)施工用水管线布置在建设单位提供总图后进行管线布置，经建设单位及监理工程师批准后，按照用水平面布置图中标明的尺寸进行布置，交建设单位、监理工程师、项目部各一份，施工班组留底一份。保证在工程施工过程中，临时管线一不影响工程施工，二不与正式工程管线及构筑物相碰造成改造的费用浪费。
