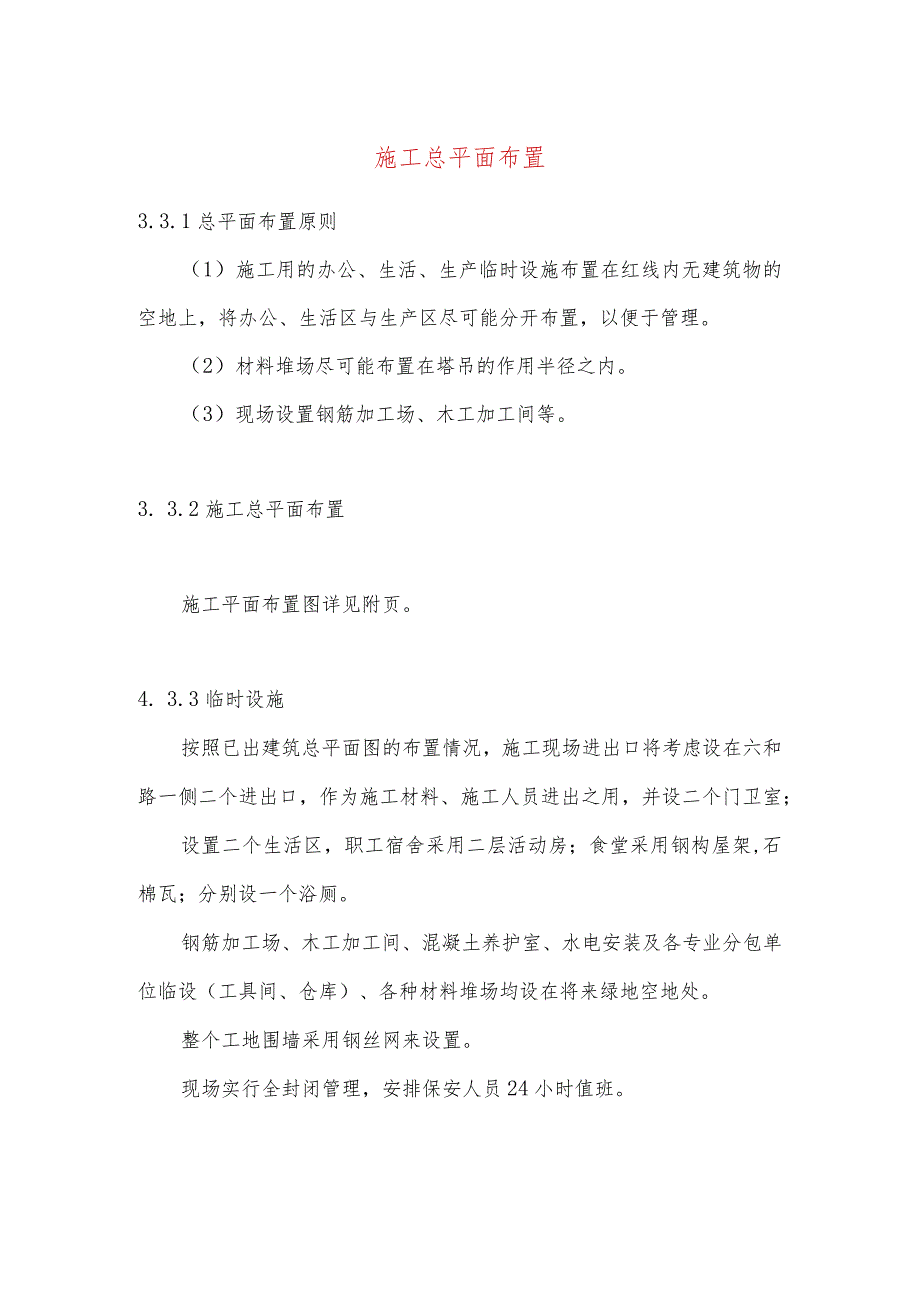

施工总平面布置.docx_第1页
第1页 / 共3页

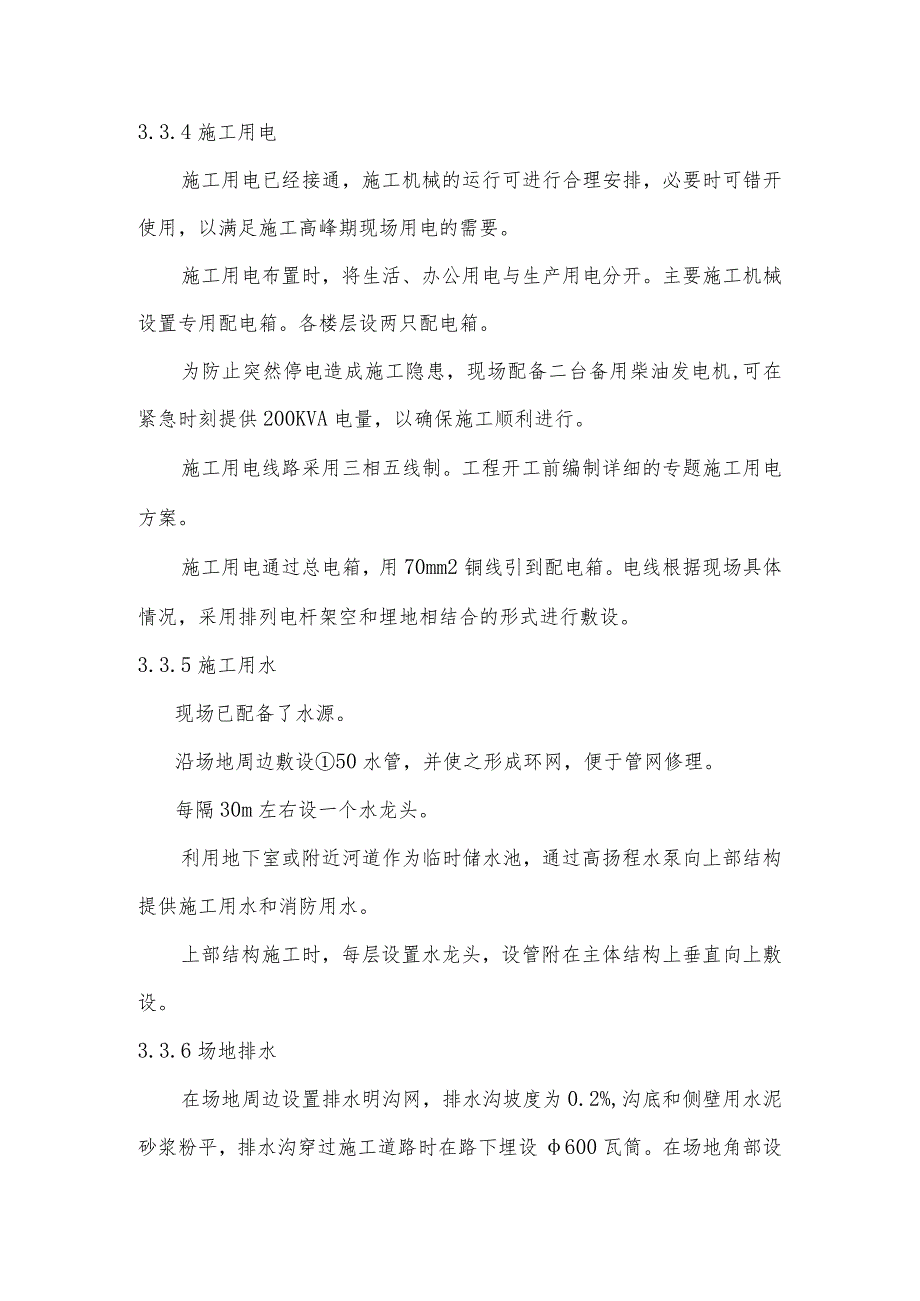

施工总平面布置.docx_第2页
第2页 / 共3页

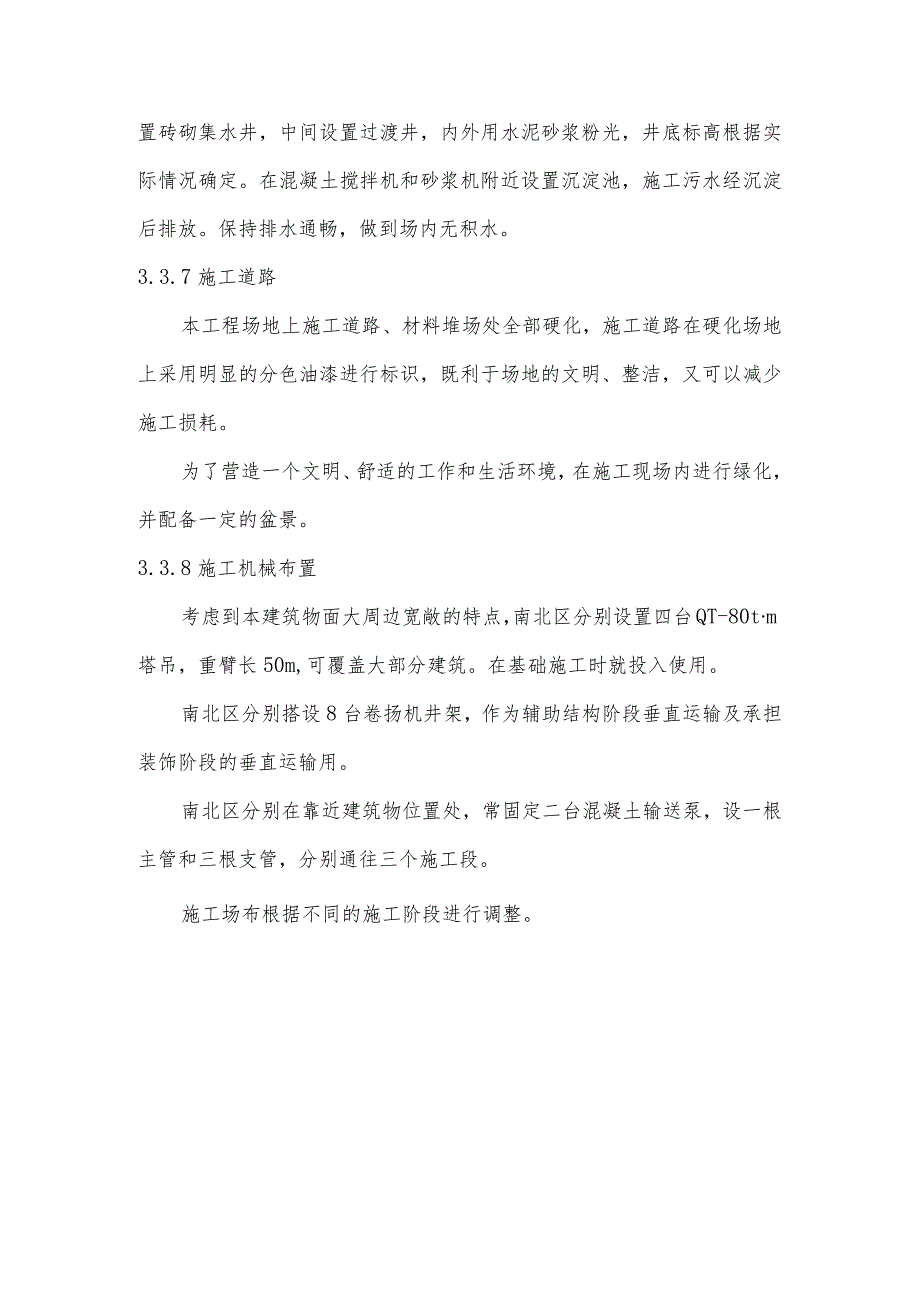

施工总平面布置.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《施工总平面布置.docx》由会员分享,可在线阅读,更多相关《施工总平面布置.docx(3页珍藏版)》请在第壹文秘上搜索。

1、施工总平面布置3.3.1总平面布置原则(1)施工用的办公、生活、生产临时设施布置在红线内无建筑物的空地上,将办公、生活区与生产区尽可能分开布置,以便于管理。(2)材料堆场尽可能布置在塔吊的作用半径之内。(3)现场设置钢筋加工场、木工加工间等。3. 3.2施工总平面布置施工平面布置图详见附页。4. 3.3临时设施按照已出建筑总平面图的布置情况,施工现场进出口将考虑设在六和路一侧二个进出口,作为施工材料、施工人员进出之用,并设二个门卫室;设置二个生活区,职工宿舍采用二层活动房;食堂采用钢构屋架,石棉瓦;分别设一个浴厕。钢筋加工场、木工加工间、混凝土养护室、水电安装及各专业分包单位临设(工具间、仓库

2、)、各种材料堆场均设在将来绿地空地处。整个工地围墙采用钢丝网来设置。现场实行全封闭管理,安排保安人员24小时值班。3.3.4施工用电施工用电已经接通,施工机械的运行可进行合理安排,必要时可错开使用,以满足施工高峰期现场用电的需要。施工用电布置时,将生活、办公用电与生产用电分开。主要施工机械设置专用配电箱。各楼层设两只配电箱。为防止突然停电造成施工隐患,现场配备二台备用柴油发电机,可在紧急时刻提供200KVA电量,以确保施工顺利进行。施工用电线路采用三相五线制。工程开工前编制详细的专题施工用电方案。施工用电通过总电箱,用70mm2铜线引到配电箱。电线根据现场具体情况,采用排列电杆架空和埋地相结合

3、的形式进行敷设。3.3.5施工用水现场已配备了水源。沿场地周边敷设50水管,并使之形成环网,便于管网修理。每隔30m左右设一个水龙头。利用地下室或附近河道作为临时储水池,通过高扬程水泵向上部结构提供施工用水和消防用水。上部结构施工时,每层设置水龙头,设管附在主体结构上垂直向上敷设。3.3.6场地排水在场地周边设置排水明沟网,排水沟坡度为0.2%,沟底和侧壁用水泥砂浆粉平,排水沟穿过施工道路时在路下埋设600瓦筒。在场地角部设置砖砌集水井,中间设置过渡井,内外用水泥砂浆粉光,井底标高根据实际情况确定。在混凝土搅拌机和砂浆机附近设置沉淀池,施工污水经沉淀后排放。保持排水通畅,做到场内无积水。3.3.7施工道路本工程场地上施工道路、材料堆场处全部硬化,施工道路在硬化场地上采用明显的分色油漆进行标识,既利于场地的文明、整洁,又可以减少施工损耗。为了营造一个文明、舒适的工作和生活环境,在施工现场内进行绿化,并配备一定的盆景。3.3.8施工机械布置考虑到本建筑物面大周边宽敞的特点,南北区分别设置四台QT-80tm塔吊,重臂长50m,可覆盖大部分建筑。在基础施工时就投入使用。南北区分别搭设8台卷扬机井架,作为辅助结构阶段垂直运输及承担装饰阶段的垂直运输用。南北区分别在靠近建筑物位置处,常固定二台混凝土输送泵,设一根主管和三根支管,分别通往三个施工段。施工场布根据不同的施工阶段进行调整。
