《施工项目部质量通病防治措施.docx》由会员分享，可在线阅读，更多相关《施工项目部质量通病防治措施.docx（10页珍藏版）》请在第壹文秘上搜索。
1、质量通病防治措施1、目的为实现本工程质量目标，提高移交水平，消除存在的质量通病，以及防止质量通病或不符合的发生，特制定本措施,2、适用范围适用于南召光伏发电工程施工过程中为消除已存在的质量通病或不符合的发生需采取检查与治理的所有过程。3、依据/参考文件3.1 建设工程质量管理条例国务院令第279号3.2 房屋建筑工程施工质量技术导则13电二关注微信公众号：施工者3.4 电二即可获取更多类似精选资料质量通病：使用功能以3.5电二3.6喇3.7电力主4、定义微信公众号施工者ID: jianzhull5长按识别或扫一扫即可关注我们冽以里HlU八MJ o,8号影响安全和5质量通病防治措施钢筋混凝土现浇
2、楼板质量通病的防治措施：1、现浇板混凝土应采用中粗砂。严把材料质量关，优化配合比设计，适当减少水灰比。2、当需要采用减水剂来提高混凝土性能时，应采用减水率高、分散性能好、对混凝土收缩影响较小的外加剂，其减水率不应低于8%。3、预拌混凝土的含砂率应控制在40%以内，每立方米混凝土粗骨料的用量不少于1000kg,粉煤灰的掺量不宜大于水泥用量的15%o4、预拌混凝土进场时应检查入模坍落度，坍落度值按施工规范采用。5、严格控制现浇板的厚度和现浇板中钢筋保护层的厚度，特别是板面负筋保护层厚度，不使负筋保护层过厚而产生裂缝。6、阳台、雨篷等悬挑现浇板的负弯矩钢筋下面，应设置间距不大于500Inm的钢筋保护

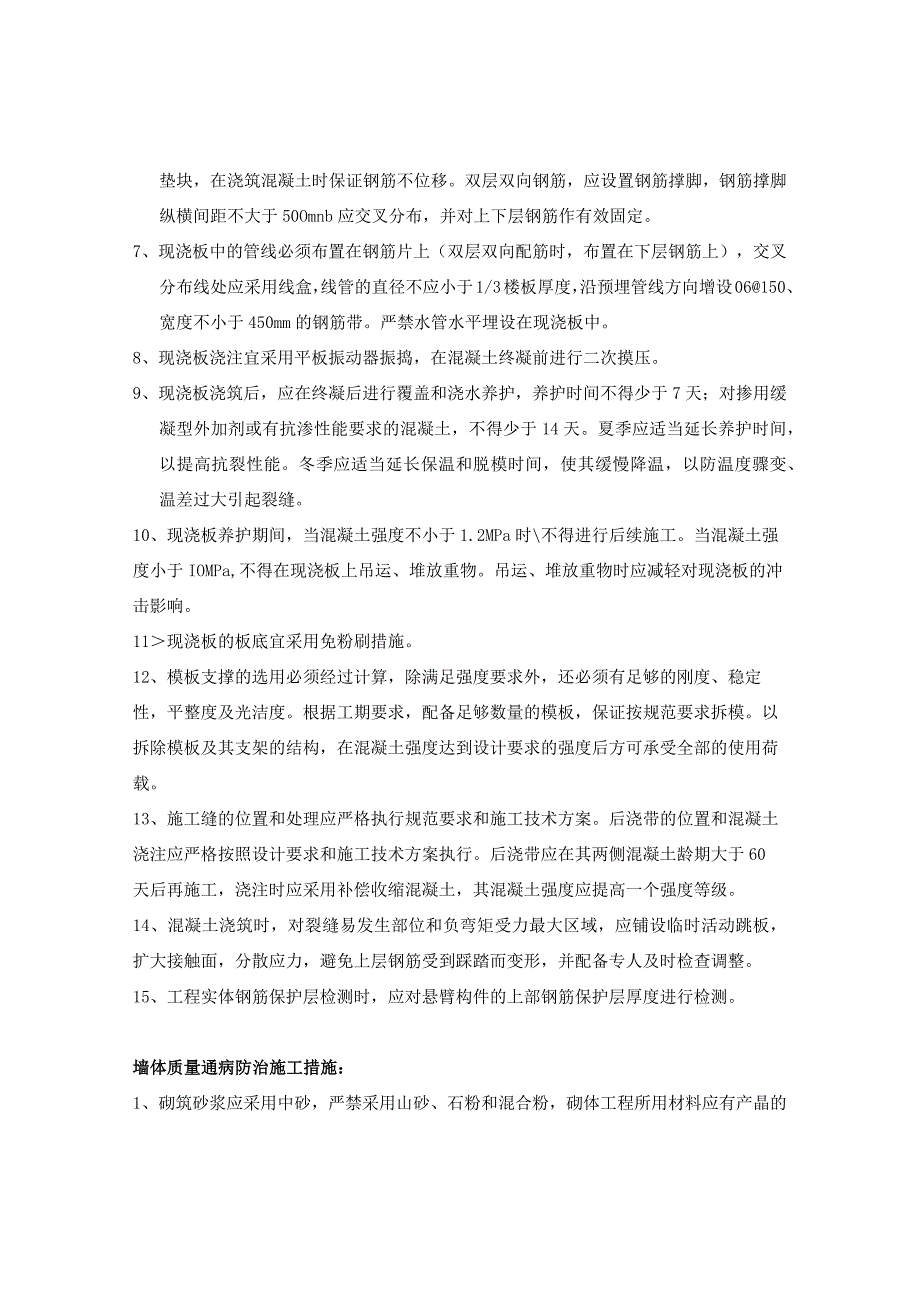

3、层垫块，在浇筑混凝土时保证钢筋不位移。双层双向钢筋，应设置钢筋撑脚，钢筋撑脚纵横间距不大于50Omnb应交叉分布，并对上下层钢筋作有效固定。7、现浇板中的管线必须布置在钢筋片上（双层双向配筋时，布置在下层钢筋上），交叉分布线处应采用线盒，线管的直径不应小于1/3楼板厚度，沿预埋管线方向增设06150、宽度不小于450mm的钢筋带。严禁水管水平埋设在现浇板中。8、现浇板浇注宜采用平板振动器振捣，在混凝土终凝前进行二次摸压。9、现浇板浇筑后，应在终凝后进行覆盖和浇水养护，养护时间不得少于7天；对掺用缓凝型外加剂或有抗渗性能要求的混凝土，不得少于14天。夏季应适当延长养护时间，以提高抗裂性能。冬季应
4、适当延长保温和脱模时间，使其缓慢降温，以防温度骤变、温差过大引起裂缝。10、现浇板养护期间，当混凝土强度不小于1.2MPa时不得进行后续施工。当混凝土强度小于IOMPa,不得在现浇板上吊运、堆放重物。吊运、堆放重物时应减轻对现浇板的冲击影响。11现浇板的板底宜采用免粉刷措施。12、模板支撑的选用必须经过计算，除满足强度要求外，还必须有足够的刚度、稳定性，平整度及光洁度。根据工期要求，配备足够数量的模板，保证按规范要求拆模。以拆除模板及其支架的结构，在混凝土强度达到设计要求的强度后方可承受全部的使用荷载。13、施工缝的位置和处理应严格执行规范要求和施工技术方案。后浇带的位置和混凝土浇注应严格按照

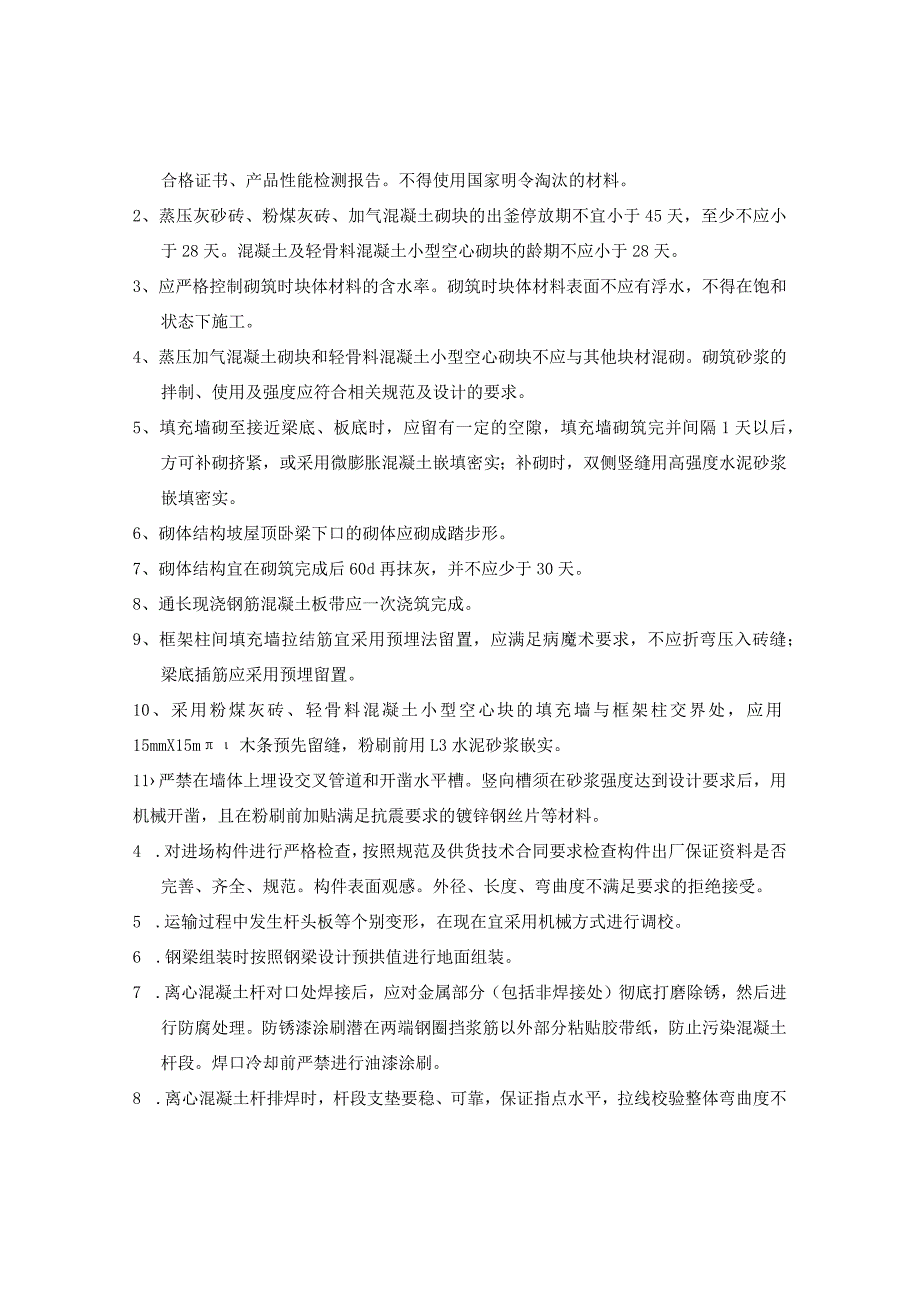

5、设计要求和施工技术方案执行。后浇带应在其两侧混凝土龄期大于60天后再施工，浇注时应采用补偿收缩混凝土，其混凝土强度应提高一个强度等级。14、混凝土浇筑时，对裂缝易发生部位和负弯矩受力最大区域，应铺设临时活动跳板，扩大接触面，分散应力，避免上层钢筋受到踩踏而变形，并配备专人及时检查调整。15、工程实体钢筋保护层检测时，应对悬臂构件的上部钢筋保护层厚度进行检测。墙体质量通病防治施工措施：1、砌筑砂浆应采用中砂，严禁采用山砂、石粉和混合粉，砌体工程所用材料应有产晶的合格证书、产品性能检测报告。不得使用国家明令淘汰的材料。2、蒸压灰砂砖、粉煤灰砖、加气混凝土砌块的出釜停放期不宜小于45天，至少不应小于
6、28天。混凝土及轻骨料混凝土小型空心砌块的龄期不应小于28天。3、应严格控制砌筑时块体材料的含水率。砌筑时块体材料表面不应有浮水，不得在饱和状态下施工。4、蒸压加气混凝土砌块和轻骨料混凝土小型空心砌块不应与其他块材混砌。砌筑砂浆的拌制、使用及强度应符合相关规范及设计的要求。5、填充墙砌至接近梁底、板底时，应留有一定的空隙，填充墙砌筑完并间隔1天以后，方可补砌挤紧，或采用微膨胀混凝土嵌填密实；补砌时，双侧竖缝用高强度水泥砂浆嵌填密实。6、砌体结构坡屋顶卧梁下口的砌体应砌成踏步形。7、砌体结构宜在砌筑完成后60d再抹灰，并不应少于30天。8、通长现浇钢筋混凝土板带应一次浇筑完成。9、框架柱间填充墙
7、拉结筋宜采用预埋法留置，应满足病魔术要求，不应折弯压入砖缝；梁底插筋应采用预埋留置。10、采用粉煤灰砖、轻骨料混凝土小型空心块的填充墙与框架柱交界处，应用15mmX15m木条预先留缝，粉刷前用L3水泥砂浆嵌实。11严禁在墙体上埋设交叉管道和开凿水平槽。竖向槽须在砂浆强度达到设计要求后，用机械开凿，且在粉刷前加贴满足抗震要求的镀锌钢丝片等材料。4 .对进场构件进行严格检查，按照规范及供货技术合同要求检查构件出厂保证资料是否完善、齐全、规范。构件表面观感。外径、长度、弯曲度不满足要求的拒绝接受。5 .运输过程中发生杆头板等个别变形，在现在宜采用机械方式进行调校。6 .钢梁组装时按照钢梁设计预拱值进
8、行地面组装。7 .离心混凝土杆对口处焊接后，应对金属部分（包括非焊接处）彻底打磨除锈，然后进行防腐处理。防锈漆涂刷潜在两端钢圈挡浆筋以外部分粘贴胶带纸，防止污染混凝土杆段。焊口冷却前严禁进行油漆涂刷。8 .离心混凝土杆排焊时，杆段支垫要稳、可靠，保证指点水平，拉线校验整体弯曲度不超过有关规范要求。9 .离心混凝土杆杆头板施工焊接时宜采用（跳焊、降温等）合理的焊接工艺，抑制变形。如个别杆头板出现变形，需进行机械校正。10 .安装螺栓孔不得采用气割加工。11.离心混凝土杆接地扁铁钢安装前应校正平直，弯制应采用冷弯工艺，扁钢应紧贴设备支柱或加装不绣钢紧固带，不锈钢紧固带装设高度及接头位置应一致；在周
9、围回填土时严禁扰动扁钢底部，避免造成上部变形弯曲。逆变器、箱变、电容器等主设备基础、保护帽质量通病防治的施工措施1、当需要采用减水剂来提高混凝土性时，应采用减水率高、分散性能好、对混凝土收缩影响较小的外加剂，其减水率不应低于8机2、预拌混凝土进场时按规范检查入模塌落度，塌落度值按施工规范采用。3、基础施工应一次连续浇筑完成，禁止留设垂直施工缝，未经设计认可，不得留设水平施工缝。4、运输过程中，应控制混凝土不离析、不分层、组成成分不发生变化，并能保证施工所必须的稠度。5、设备预埋螺栓宜与基础整体浇筑，如采取二次浇筑应采用高强度等级微膨胀混凝土振捣密实。6、基础混凝土浇筑时，应派专人进行跟踪测量，
10、保证预埋铁件与混凝土面平整，埋件中间应开孔并二次振捣，防止空鼓。埋件应采用热浸镀锌处理，不得采用普通铁件。7、大体积混凝土的养护，应进行温控计算确定其保温、保湿或降温措施，并应设置测温孔测定混凝土内部和表面的温度，使温度控制在设计要求的范围以内，当无设计要求时，温差不超过25C。8、构支架吊装完毕后，杯口及管内二次灌浆应浇筑密实并保证管内混凝土浇筑高度。9、保护帽混凝土浇筑前，应对保护帽顶面以上钢构支架500mm范围内进行保护。电缆沟及盖板质量通病防治的施工措施：1 .混凝土电缆沟宜采用清水混凝土工艺，砖砌电缆沟应采用清水混凝土压顶。2 .电缆沟施工前应精确计算电缆沟长度与盖板和模,并保证过水
11、槽位置上为整块盖板。3 .沟壁两侧应同时浇筑，防止沟壁模版发生偏移。对沟壁倒角处混凝土应二次振捣，防止倒角处出现气泡。4 .伸缩缝与电缆沟垂直，应全断开、缝宽一直，上下贯通、风中不得连浆、填缝要求饱满，填缝材料应符合设计要求，便面密封处理应美观。5 .电缆沟回填土前，应进行伸缩缝嵌缝处理，并经检查合格。砖砌电缆沟回填土时，应采取防止沟壁变形的措施。6 .与电缆沟过路段、建筑物连接处应设变形缝。7 .盖板不得有裂缝及变形现象，与电缆沟采用柔性连接（固定橡胶条或预埋件橡胶钉），保证盖板平整、稳定。电缆沟端头不得有探头（局部悬空）盖板。8 .镀锌扁铁焊接应保证不变形,扁铁搭接长度不应小于2倍扁铁宽度
12、，三面围焊,焊接质量应符合施工规范要求。道路及散水质量通病防治的施工措施：1 .土料采用就地挖出的含有机质小于5%的粘性土或塑性指数大于4的粉土，不得使用表面耕植土、淤泥、冻土或夹有冻块的土；涂料应过筛，粒径不得大于15mm。2 .对基槽（坑）应先验槽，清除松土，不得有表层耕植土，并打两遍底夯，要求平整干净。3 .路基回填应分段分层进行夯实，每层回填厚度由夯实或碾压机具种类决定并按照规范要求进行。根据设计要求的压实系数由试验确定夯打或碾压变数，每层施工结束后检查地基的压实系数，经见证取样试验合格后方可进行下一道工序施工。4 .基层施工时，应将基础材料集中搅拌，并采用摊铺机进行摊铺，待基础平整压
13、实后，严格进行养生，防止基层出现干缩或温缩裂缝；为减少路基土的压实变形,增加路基强度和稳定性，必须认真进行压实，特别要加强路堤边部碾压，使路堤横向的密度尽可能均匀。、5 .混凝土道路路面采用专用机械一次浇筑完成。6 .根据施工现场的实际，认真编制混凝土浇筑方案，尽量避开当日高温时段施工。科学合理地确定浇筑顺序和施工缝的留置。7 .道路遇过路电缆沟处，电缆沟两侧应设变形缝。、8 .道路面层宜采用抗滑、耐磨措施。9 .郊区型道路、散水棱角宜作倒圆角处理。10 .收面时不得任意在路面上走动，面层应一次成活，采用原浆收面，禁止加浆或撒干水泥收面。IL与电气安装紧密结合，合理安排道路浇筑时间，路面混凝土
14、养护要派专人负责,并在终凝后及时开始养护，养护期为14d,路面养护期间严禁行人、车辆在上面走动，直至混凝土轻度达到要求后方可通行，通行速度不得大于5kmh,防止车辆刹车破坏或污染道路面层。12 .膨胀应与路面中心垂直，缝壁上下垂直，缝宽一致，上下贯通，风中不得连浆。当混凝土达到设计强度25%30%时可进行缩缝切割，填缝前，采用压力水或压缩空气彻底清楚接缝中的砂石及其他污染物,确保缝壁及内部清洁、干燥。两侧粘贴美纹纸，防止污染面层。灌注高度，夏天宜于板面平齐，冬天宜低于板面2mm;填缝要求饱满、均匀、连续贯通。13 .道路坡度正确，防止积水。接地装置安装质量通病防治的施工措施1、不得用金属体直接
15、敲打扁钢进行调直，以免造成扁钢表面损伤、锈蚀。2、敷设在设备支柱上的扁钢应紧贴设备支柱，否则应采取加装不锈钢紧固带等措施使其贴合紧密。3、户外接地线采用多股软铜线连接时应压专用线鼻子，并加装热缩套，铜与其他材质导体连接时接触面应搪锡，防止氧化腐蚀。4、镀锌扁钢弯曲时宜采用冷弯工艺。5、站内所有爬梯应与主接地可靠连接。安装在钢构架上的爬梯应采用专用的接地线与主可靠连接，混凝土环形杆架构可将爬梯底端抱箍与架构接地引下线焊接。6、混凝土环形杆架构上的地线支架、避雷针应采用栓接或法兰方式与杆头板连接,并满足电气通流要求，尽量避免采用焊接方式连接。7、构支架接地引下线应设置便于测量的断开点。电气一次设备安装质量通病防治的施工措施：1、充油（气）设备渗漏主要发生在法兰连接处。安装前应详细检查密封圈材质及法兰平整度是否满足要求；螺栓紧固力矩应满足驾说明书要求。主变压器充氮灭火装置连接管道安装完毕，必须进行压力是有（可以单独对该部分管路在连接部位密封后进行试验；也可以对主变压器同时进行试验。参考试验方法：主变压器注油后打开连接充氮灭火装置管道阀门，从储油柜内施加0.03-0.05MPa压力，24小时不应渗漏）o2、在设备支柱上配置隔离开关机构箱支架时，电（气）焊不得造成设备支柱及机构箱污染。为防止垂直拉杆脱扣，隔离开关垂直及水平拉杆连接处夹紧部
