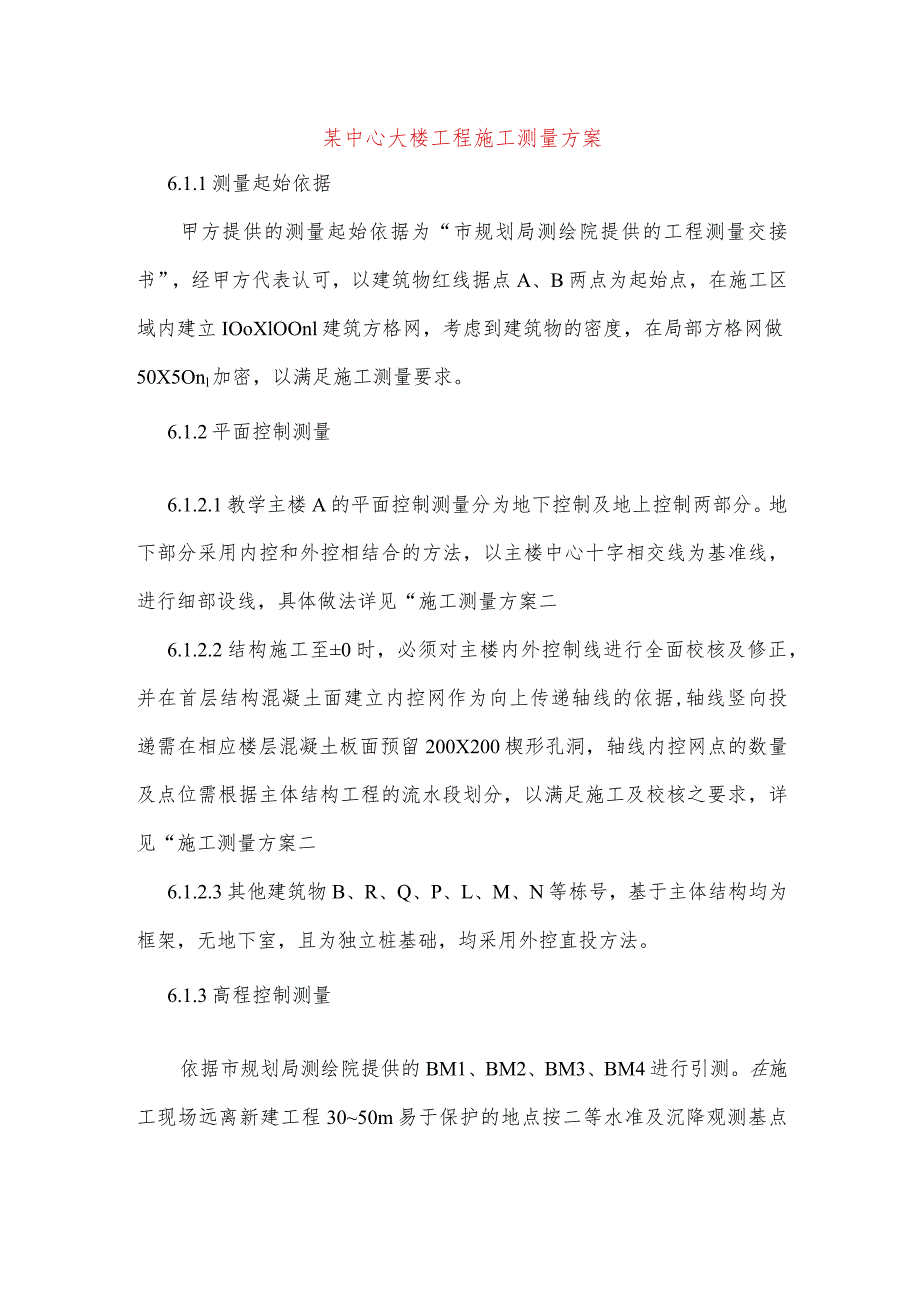

某中心大楼工程施工测量方案.docx_第1页
第1页 / 共2页

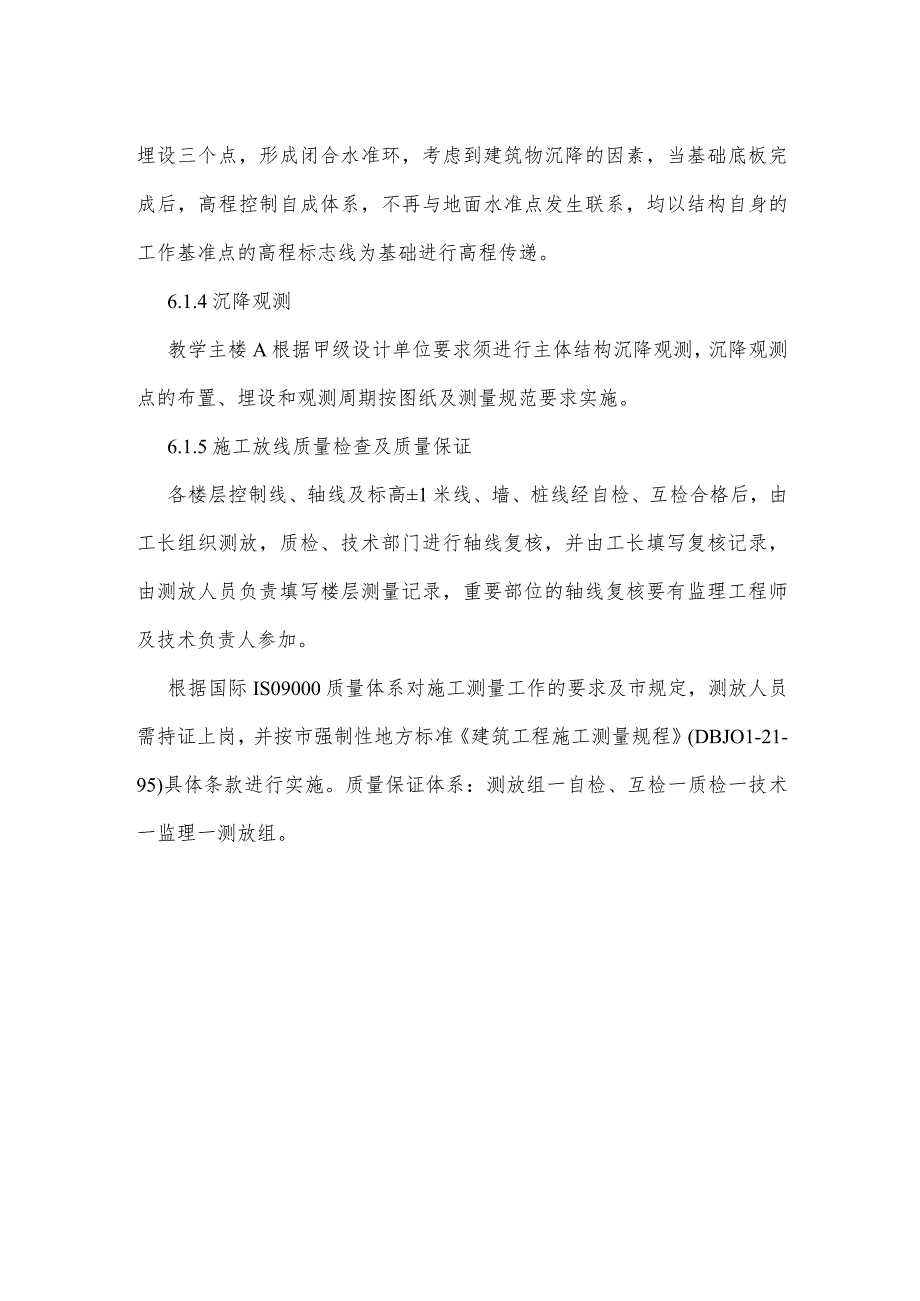

某中心大楼工程施工测量方案.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《某中心大楼工程施工测量方案.docx》由会员分享,可在线阅读,更多相关《某中心大楼工程施工测量方案.docx(2页珍藏版)》请在第壹文秘上搜索。

1、某中心大楼工程施工测量方案6.1.1测量起始依据甲方提供的测量起始依据为“市规划局测绘院提供的工程测量交接书”,经甲方代表认可,以建筑物红线据点A、B两点为起始点,在施工区域内建立IOoXlOOnl建筑方格网,考虑到建筑物的密度,在局部方格网做50X5Onl加密,以满足施工测量要求。6.1.2平面控制测量6.1.2.1教学主楼A的平面控制测量分为地下控制及地上控制两部分。地下部分采用内控和外控相结合的方法,以主楼中心十字相交线为基准线,进行细部设线,具体做法详见“施工测量方案二6.1.2.2结构施工至0时,必须对主楼内外控制线进行全面校核及修正,并在首层结构混凝土面建立内控网作为向上传递轴线的

2、依据,轴线竖向投递需在相应楼层混凝土板面预留200X200楔形孔洞,轴线内控网点的数量及点位需根据主体结构工程的流水段划分,以满足施工及校核之要求,详见“施工测量方案二6.1.2.3其他建筑物B、R、Q、P、L、M、N等栋号,基于主体结构均为框架,无地下室,且为独立桩基础,均采用外控直投方法。6.1.3高程控制测量依据市规划局测绘院提供的BM1、BM2、BM3、BM4进行引测。在施工现场远离新建工程3050m易于保护的地点按二等水准及沉降观测基点埋设三个点,形成闭合水准环,考虑到建筑物沉降的因素,当基础底板完成后,高程控制自成体系,不再与地面水准点发生联系,均以结构自身的工作基准点的高程标志线

3、为基础进行高程传递。6.1.4沉降观测教学主楼A根据甲级设计单位要求须进行主体结构沉降观测,沉降观测点的布置、埋设和观测周期按图纸及测量规范要求实施。6.1.5施工放线质量检查及质量保证各楼层控制线、轴线及标高1米线、墙、桩线经自检、互检合格后,由工长组织测放,质检、技术部门进行轴线复核,并由工长填写复核记录,由测放人员负责填写楼层测量记录,重要部位的轴线复核要有监理工程师及技术负责人参加。根据国际IS09000质量体系对施工测量工作的要求及市规定,测放人员需持证上岗,并按市强制性地方标准建筑工程施工测量规程(DBJO1-21-95)具体条款进行实施。质量保证体系:测放组一自检、互检一质检一技术一监理一测放组。
