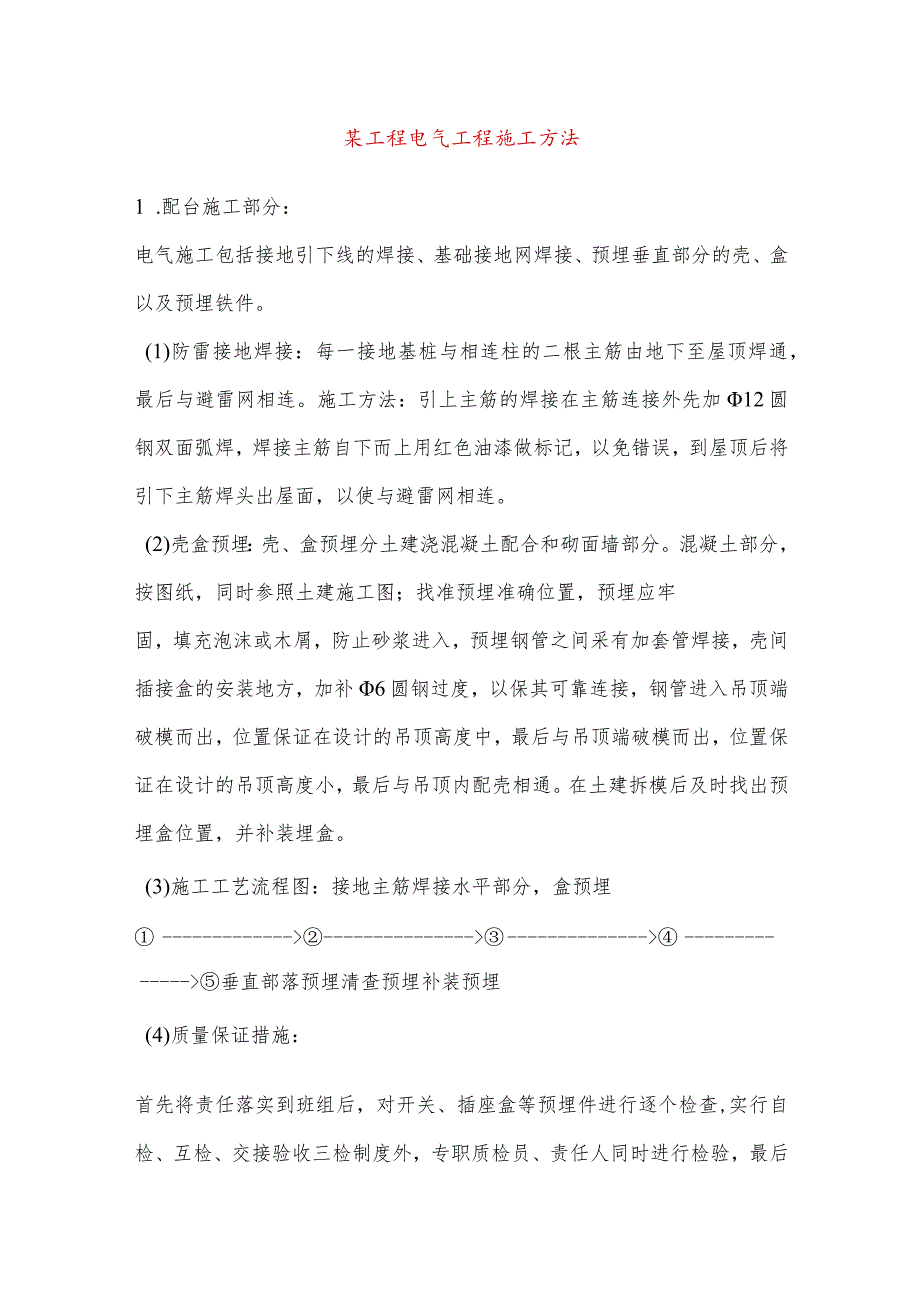

1、某工程电气工程施工方法1 .配台施工部分:电气施工包括接地引下线的焊接、基础接地网焊接、预埋垂直部分的壳、盒以及预埋铁件。(1)防雷接地焊接:每一接地基桩与相连柱的二根主筋由地下至屋顶焊通,最后与避雷网相连。施工方法:引上主筋的焊接在主筋连接外先加12圆钢双面弧焊,焊接主筋自下而上用红色油漆做标记,以免错误,到屋顶后将引下主筋焊头出屋面,以使与避雷网相连。(2)壳盒预埋:壳、盒预埋分土建浇混凝土配合和砌面墙部分。混凝土部分,按图纸,同时参照土建施工图;找准预埋准确位置,预埋应牢固,填充泡沫或木屑,防止砂浆进入,预埋钢管之间采有加套管焊接,壳间插接盒的安装地方,加补6圆钢过度,以保其可靠连接,钢

2、管进入吊顶端破模而出,位置保证在设计的吊顶高度中,最后与吊顶端破模而出,位置保证在设计的吊顶高度小,最后与吊顶内配壳相通。在土建拆模后及时找出预埋盒位置,并补装埋盒。(3)施工工艺流程图:接地主筋焊接水平部分,盒预埋垂直部落预埋清查预埋补装预埋(4)质量保证措施:首先将责任落实到班组后,对开关、插座盒等预埋件进行逐个检查,实行自检、互检、交接验收三检制度外,专职质检员、责任人同时进行检验,最后与建设单位监管人员共同验收,做到层层把关。焊接部分除按要求焊接外,不定期进行引下线主筋电阻测试,以保证连接可靠性。(5)安全保障措施:遵守安全手册,执行现场施工制度,特别是带电作业时应有监护人,严禁一人单

3、独带电作业,电焊机电源线及焊把线应随时检查,以防有破损而漏电,一旦发现有电线老化损伤应立即更换。2 .防雷、接地系统部分:(1)防雷接地:1)沿屋面、屋檐及女儿墙四周采用25mm4mm镀锌扁钢作避雷带,避雷带不同标高处应相互连接,所有突出金属物体均应与避雷带连接。2)利用结构柱内钢筋作引下线D16以上两根一组,通长焊接,下与基础接地,上与避雷针连接。3)利用基础内外侧钢筋作接地装置,所有基桩、承台、地梁钢筋连成通路,并形成周边闭合回路。4)建筑物30m以上,每层作均压环,外墙上所有门窗、栏杆等金属物都与均压环相连。5)进入建筑物的各种金属管道、电缆钢销等应于入户处与接地装置连接。6)每根引下线

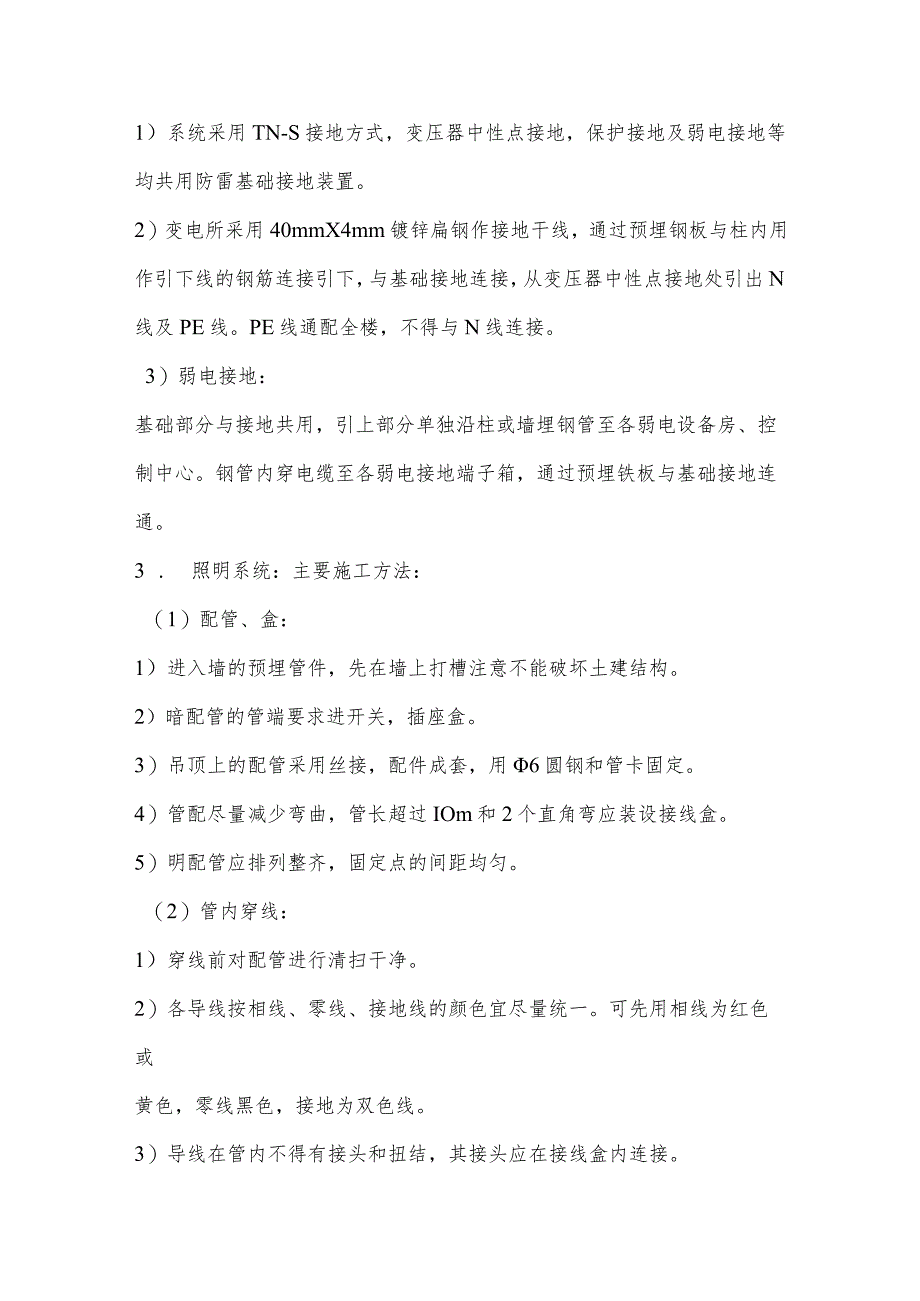

4、处的冲击接地电阻应实测不大于1欧姆。(2)工作接地、保护接地和防静电接地:1)系统采用TN-S接地方式,变压器中性点接地,保护接地及弱电接地等均共用防雷基础接地装置。2)变电所采用40mmX4mm镀锌扁钢作接地干线,通过预埋钢板与柱内用作引下线的钢筋连接引下,与基础接地连接,从变压器中性点接地处引出N线及PE线。PE线通配全楼,不得与N线连接。3)弱电接地:基础部分与接地共用,引上部分单独沿柱或墙埋钢管至各弱电设备房、控制中心。钢管内穿电缆至各弱电接地端子箱,通过预埋铁板与基础接地连通。3 .照明系统:主要施工方法:(1)配管、盒:1)进入墙的预埋管件,先在墙上打槽注意不能破坏土建结构。2)暗

5、配管的管端要求进开关,插座盒。3)吊顶上的配管采用丝接,配件成套,用6圆钢和管卡固定。4)管配尽量减少弯曲,管长超过IOm和2个直角弯应装设接线盒。5)明配管应排列整齐,固定点的间距均匀。(2)管内穿线:1)穿线前对配管进行清扫干净。2)各导线按相线、零线、接地线的颜色宜尽量统一。可先用相线为红色或黄色,零线黑色,接地为双色线。3)导线在管内不得有接头和扭结,其接头应在接线盒内连接。(3)灯具安装:1)灯具安装前检查配件是否齐全,有无机械损伤或外观缺陷,如有缺陷应更换。2)灯具固定:有吊顶部分的灯具固定在吊顶龙骨上,对重量超过3kg灯具应在楼板或梁上打孔埋铁件固定,无吊顶部分灯具主要采有塑料胀

6、管,用木螺钉固定。对于大型路灯,以支架型式固定,对吊灯用的钢丝绳等物件应做1.2倍的过载起吊测试。3)对于成排安装的灯具,安装前应找准轴线相对位置,弹线,然后等距离分割以确定准确位置,保证排列整齐。施工流程图:打槽、洞吊顶内明配管灯具安装灯具试亮预埋管、盒管内穿线开关、插座安装插座试电4.动力系统:主要施工方法:(1)电缆桥架安装:1)电缆桥架的固定方式采用膨胀螺栓固定(每个支架4只612铁膨胀螺栓),间隔23m有一个固定支架。2)电缆桥架的安装标高,严格按施工图施工,以免造成与其他专业在吊顶内打架。(2)母线安装:1)母线安装前应对其进行检查,观外观,然后采用IkV摇表测试单段母线绝缘,电阻

7、应220M。2)装配母线时参照91D372标准图进行,电气井垂直母线的安装应在各层楼面安装仰件支架,当单段母线超过80m时,宜在中间安装膨胀节。3)母线的连接头的紧固绝缘螺栓宜松紧适宜,每段母线都应良好接地。母线插接箱的安装严格参照产品说明书进行,应注意分线相序,不得插错,在拆除或检修时严禁带负荷拆装。(3)配管:1)镀锌管连接时,管接头的两端应焊接地跨线。2)管避进入配电箱时应排列整齐,进入设备接线孔处宜加接线盒,接地螺栓良好接地。3)管道的弯曲,半径不少于外径的6倍,当管道长度超过IOm时应加接线盒。(4)电缆敷设:1)电缆到场后宜采用自上而下的敷设方式。2)各种电缆敷设前应上电缆架,避免扭曲,拧股。3)竖井超长通道采用定滑轮,粗麻绳自上而下敷设,竖井电缆在电缆桥架上应每个支架固定缆长。4)电缆从桥架引下进入配电箱、用电设备处加专用引线卡。(5)配电箱安装:1)电器井中配电箱排列整齐。2)进出配电箱的电缆,保护壳应排列整齐。3)落地动力,照明箱应安装基础槽钢。各类箱应固定牢固,接地良好。
