1、梁的原位标注方法1.原位标注梁的截面如图连续框架梁，在集中标注里，梁的截面尺寸是300mm500mmo如果在跨中位置没有对梁的截面尺寸专门做出原位标注时，一律执行集中标注的截面尺寸。原位标注优先。kL5(4)300*500右边跨跨度比其他三跨跨度短。由荷载引起的弯矩小，设计的高度变小(因为梁上部有通长筋，下部通长筋可变位，考虑施工,梁宽不宜变窄,不同高度的梁上平下不平,既满足荷载又不浪费)。从右边跨的原位标注可以看出，它的截面30OmmX450mm。梁截面尺寸的原位标注标注在下部筋的下方。如：梁集中标注KL18(4A)300500;如100(2);KL18(4A)一端带有悬挑，300500;符

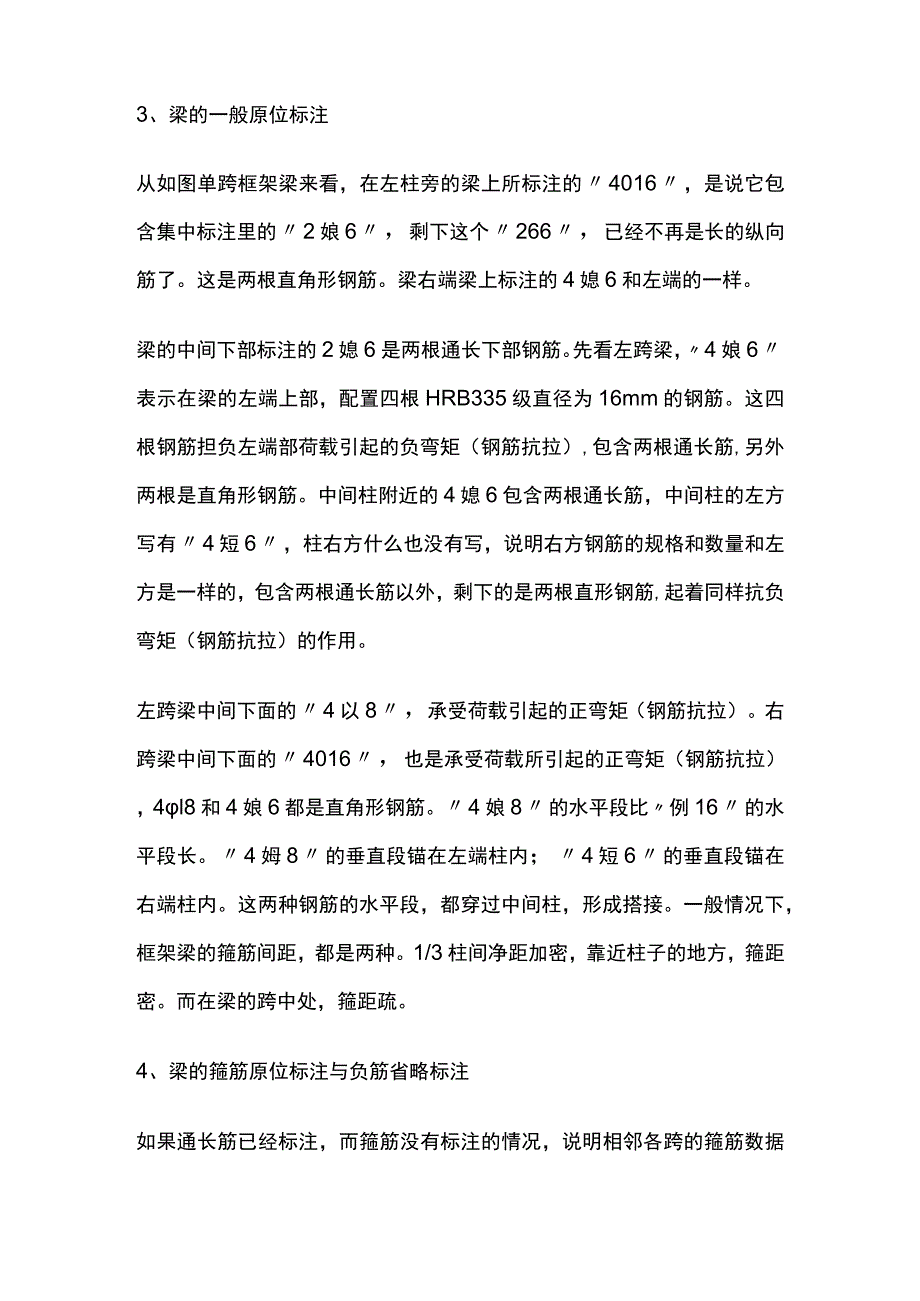

2、合了梁集中标注要求，悬挑梁根部和端部高度相同。梁集中标注规定：当有悬挑梁且根部和端部高度不同时,用斜线分隔根部和端部高度值，即为bhlh2o而该梁却是悬挑梁根部和端部高度相同。一般不用200*400/400表示，不用集中标注中/400表示悬挑梁高度，可省略。而该梁却是悬挑梁根部和端部高度不相同，可在原位标注300x450表示。2、原位标注梁的箍筋kL5（4）300*500右边跨跨度，比其他三跨跨度短。箍筋的集中标注规格通用的数据，代表不了右边小跨梁的箍筋。箍筋的集中标注规格数据d8100（2）,由于右边小跨梁有原位标注，6100（2）,小跨梁的箍筋直径小，需原位标注。3、梁的一般原位标注从如图
3、单跨框架梁来看，在左柱旁的梁上所标注的4016，是说它包含集中标注里的2娘6，剩下这个266，已经不再是长的纵向筋了。这是两根直角形钢筋。梁右端梁上标注的4媳6和左端的一样。梁的中间下部标注的2媳6是两根通长下部钢筋。先看左跨梁，4娘6表示在梁的左端上部，配置四根HRB335级直径为16mm的钢筋。这四根钢筋担负左端部荷载引起的负弯矩（钢筋抗拉）,包含两根通长筋,另外两根是直角形钢筋。中间柱附近的4媳6包含两根通长筋，中间柱的左方写有4短6，柱右方什么也没有写，说明右方钢筋的规格和数量和左方是一样的，包含两根通长筋以外，剩下的是两根直形钢筋,起着同样抗负弯矩（钢筋抗拉）的作用。左跨梁中间下面的

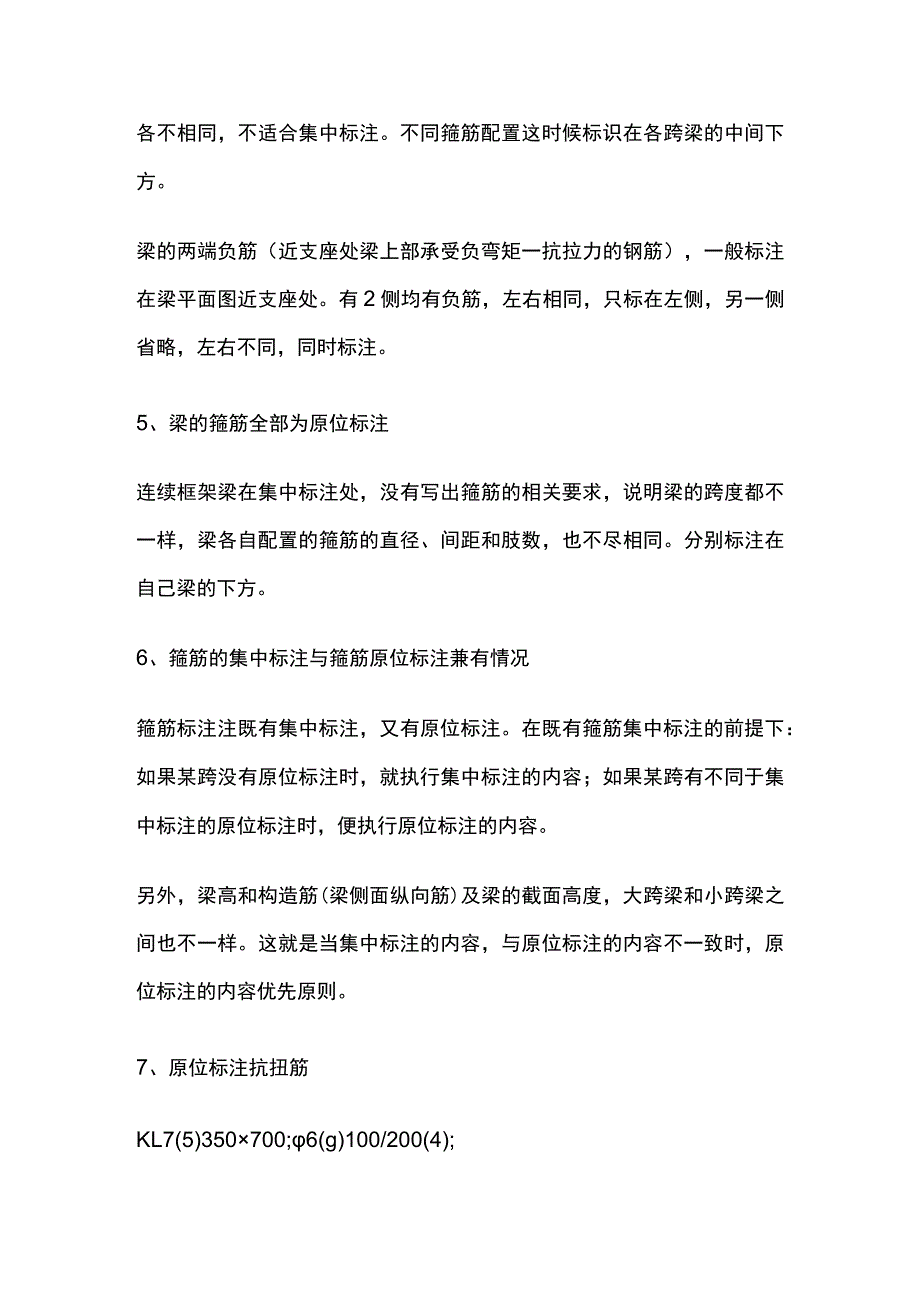

4、4以8，承受荷载引起的正弯矩（钢筋抗拉）。右跨梁中间下面的4016，也是承受荷载所引起的正弯矩（钢筋抗拉），4l8和4娘6都是直角形钢筋。4娘8的水平段比例16的水平段长。4姆8的垂直段锚在左端柱内；4短6的垂直段锚在右端柱内。这两种钢筋的水平段，都穿过中间柱，形成搭接。一般情况下，框架梁的箍筋间距，都是两种。1/3柱间净距加密，靠近柱子的地方，箍距密。而在梁的跨中处，箍距疏。4、梁的箍筋原位标注与负筋省略标注如果通长筋已经标注，而箍筋没有标注的情况，说明相邻各跨的箍筋数据各不相同，不适合集中标注。不同箍筋配置这时候标识在各跨梁的中间下方。梁的两端负筋（近支座处梁上部承受负弯矩一抗拉力的钢筋）
5、，一般标注在梁平面图近支座处。有2侧均有负筋，左右相同，只标在左侧，另一侧省略，左右不同，同时标注。5、梁的箍筋全部为原位标注连续框架梁在集中标注处，没有写出箍筋的相关要求，说明梁的跨度都不一样，梁各自配置的箍筋的直径、间距和肢数，也不尽相同。分别标注在自己梁的下方。6、箍筋的集中标注与箍筋原位标注兼有情况箍筋标注注既有集中标注，又有原位标注。在既有箍筋集中标注的前提下：如果某跨没有原位标注时，就执行集中标注的内容；如果某跨有不同于集中标注的原位标注时，便执行原位标注的内容。另外，梁高和构造筋(梁侧面纵向筋)及梁的截面高度，大跨梁和小跨梁之间也不一样。这就是当集中标注的内容，与原位标注的内容不
6、一致时，原位标注的内容优先原则。7、原位标注抗扭筋KL7(5)350700;6(g)100/200(4);2025+(2012);G412;五跨连续框架梁，梁的宽度是350mm,箍筋设为四肢(因为宽度350mm时，需设四肢)。近柱处的箍筋,属于密箍区间距为Ioomm。梁的跨中区属于疏箍区间距为200mmo梁的高度是700mm,当梁的高度减去楼板厚度450mm时，须设置构造钢筋(设此跨梁未受扭力)即G4媳2，防止垂直于梁截面的部位发生收缩裂缝。如一个梁下注有的N4l2o后面是四根直径12mm的HRB400级钢筋。在五跨连续框架梁KL7(5)350700;只有一跨是原位标注N4J12。这就是说，其
