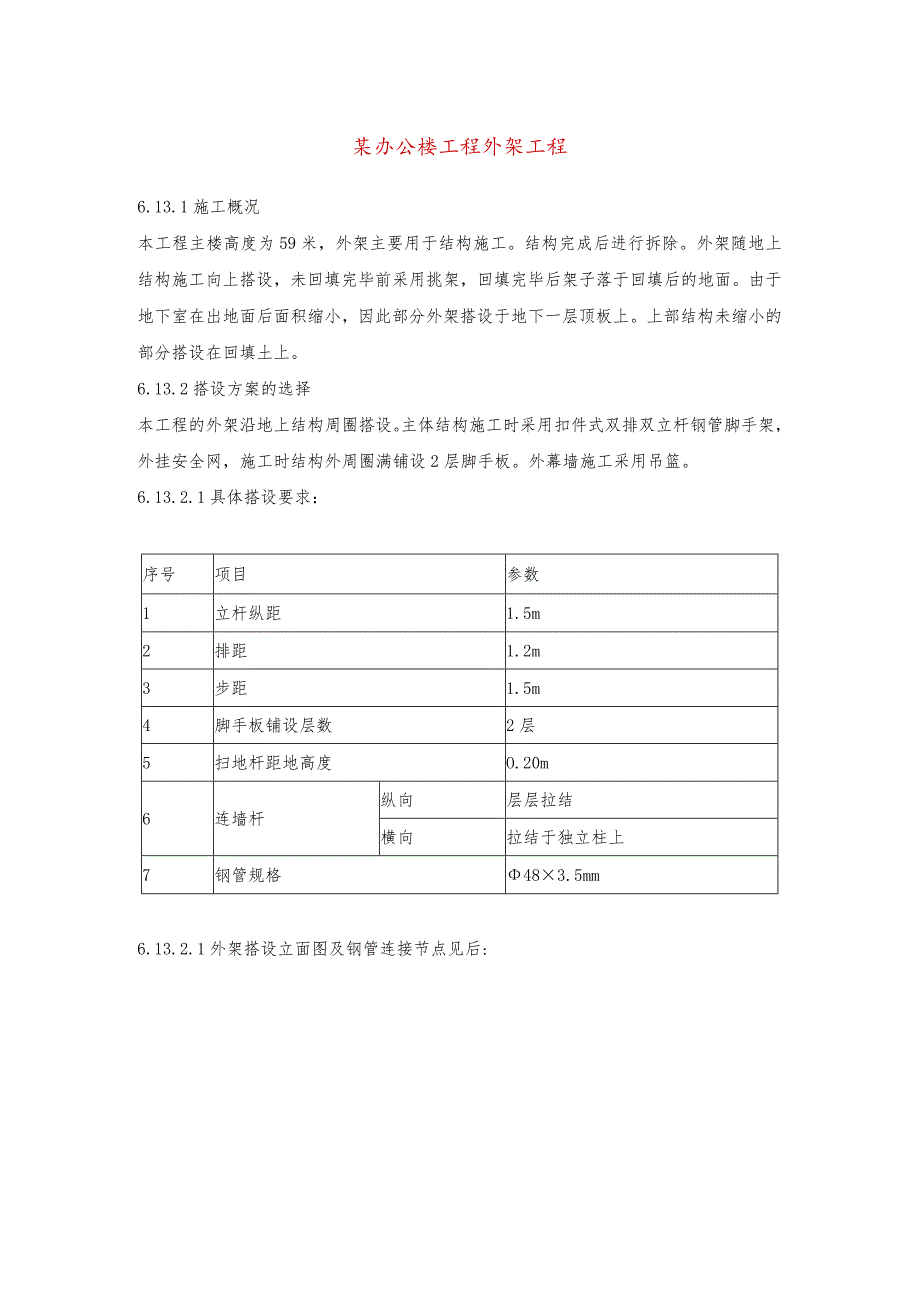

1、某办公楼工程外架工程6.13.1施工概况本工程主楼高度为59米,外架主要用于结构施工。结构完成后进行拆除。外架随地上结构施工向上搭设,未回填完毕前采用挑架,回填完毕后架子落于回填后的地面。由于地下室在出地面后面积缩小,因此部分外架搭设于地下一层顶板上。上部结构未缩小的部分搭设在回填土上。6.13.2搭设方案的选择本工程的外架沿地上结构周圈搭设。主体结构施工时采用扣件式双排双立杆钢管脚手架,外挂安全网,施工时结构外周圈满铺设2层脚手板。外幕墙施工采用吊篮。6.13.2.1具体搭设要求:序号项目参数1立杆纵距1.5m2排距1.2m3步距1.5m4脚手板铺设层数2层5扫地杆距地高度O.20m6连墙杆

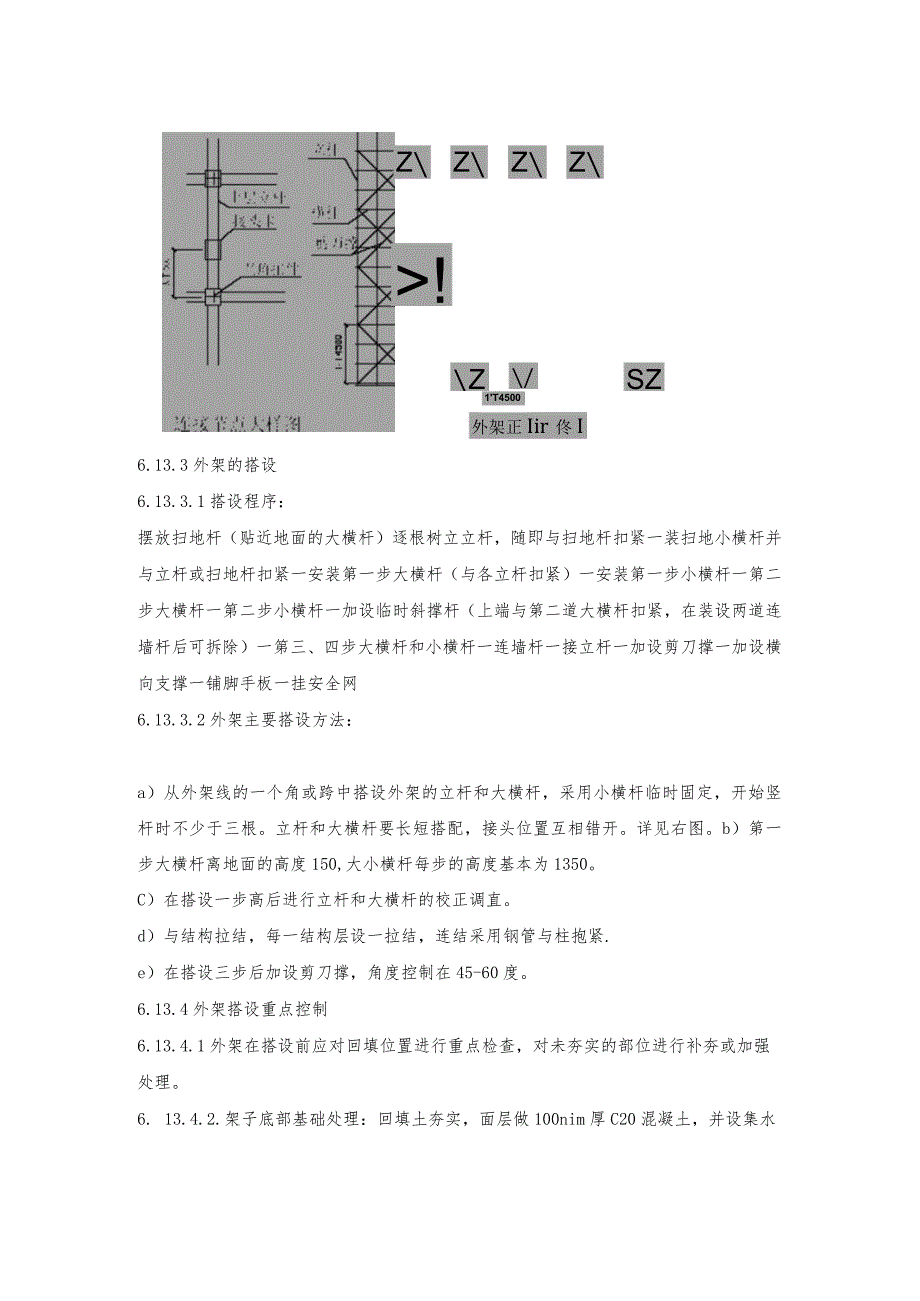

2、纵向层层拉结横向拉结于独立柱上7钢管规格483.5mm6.13.2.1外架搭设立面图及钢管连接节点见后:Z!ZZZZ/1T4500外架正Iir佟ISZ6.13.3外架的搭设6.13.3.1搭设程序:摆放扫地杆(贴近地面的大横杆)逐根树立立杆,随即与扫地杆扣紧一装扫地小横杆并与立杆或扫地杆扣紧一安装第一步大横杆(与各立杆扣紧)一安装第一步小横杆一第二步大横杆一第二步小横杆一加设临时斜撑杆(上端与第二道大横杆扣紧,在装设两道连墙杆后可拆除)一第三、四步大横杆和小横杆一连墙杆一接立杆一加设剪刀撑一加设横向支撑一铺脚手板一挂安全网6.13.3.2外架主要搭设方法:a)从外架线的一个角或跨中搭设外架的立

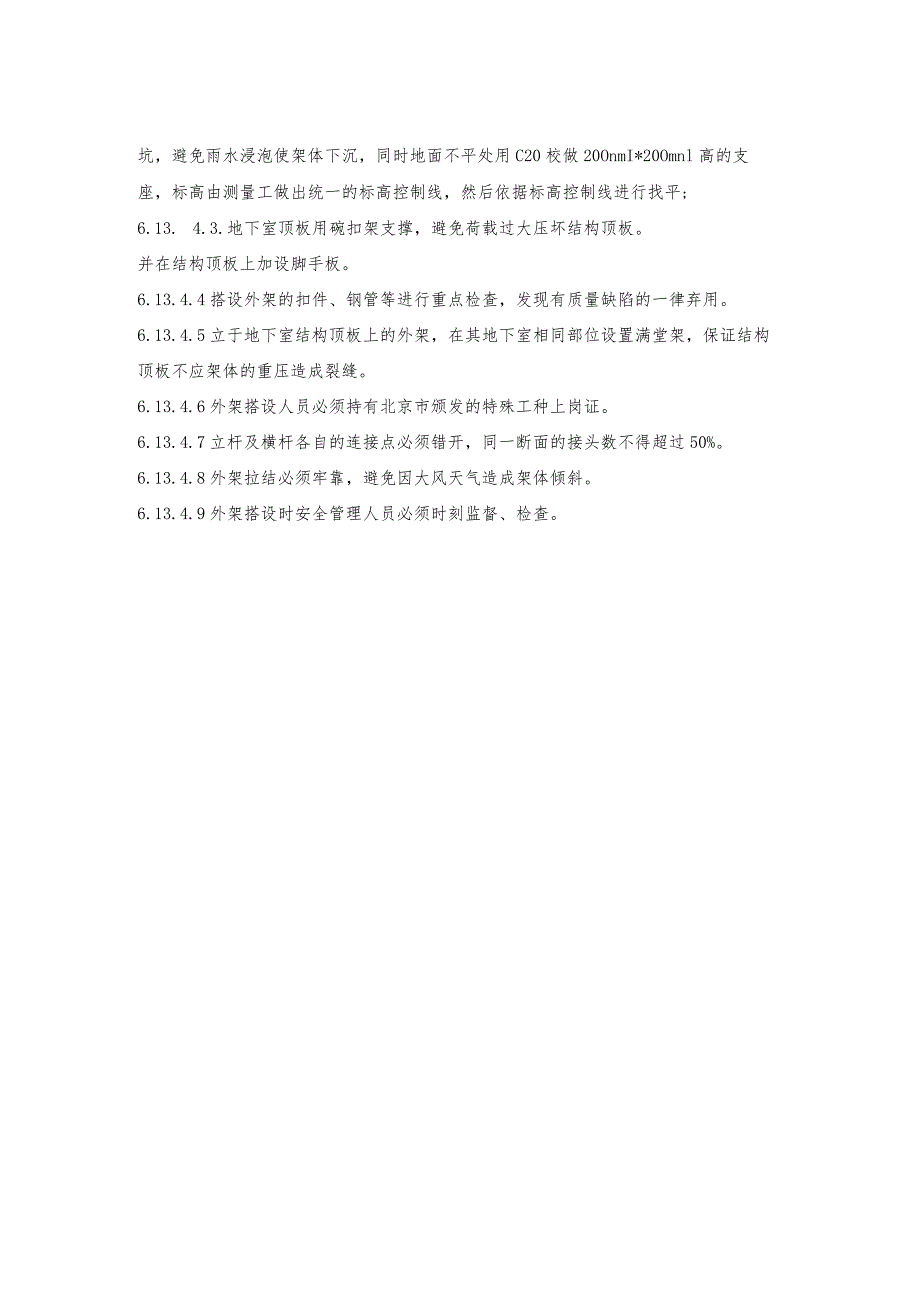

3、杆和大横杆,采用小横杆临时固定,开始竖杆时不少于三根。立杆和大横杆要长短搭配,接头位置互相错开。详见右图。b)第一步大横杆离地面的高度150,大小横杆每步的高度基本为1350。C)在搭设一步高后进行立杆和大横杆的校正调直。d)与结构拉结,每一结构层设一拉结,连结采用钢管与柱抱紧.e)在搭设三步后加设剪刀撑,角度控制在45-60度。6.13.4外架搭设重点控制6.13.4.1外架在搭设前应对回填位置进行重点检查,对未夯实的部位进行补夯或加强处理。6. 13.4.2.架子底部基础处理:回填土夯实,面层做100nim厚C20混凝土,并设集水坑,避免雨水浸泡使架体下沉,同时地面不平处用C20校做20O

4、nmI*20Omnl高的支座,标高由测量工做出统一的标高控制线,然后依据标高控制线进行找平;6.13. 4.3.地下室顶板用碗扣架支撑,避免荷载过大压坏结构顶板。并在结构顶板上加设脚手板。6.13.4.4搭设外架的扣件、钢管等进行重点检查,发现有质量缺陷的一律弃用。6.13.4.5立于地下室结构顶板上的外架,在其地下室相同部位设置满堂架,保证结构顶板不应架体的重压造成裂缝。6.13.4.6外架搭设人员必须持有北京市颁发的特殊工种上岗证。6.13.4.7立杆及横杆各自的连接点必须错开,同一断面的接头数不得超过50%。6.13.4.8外架拉结必须牢靠,避免因大风天气造成架体倾斜。6.13.4.9外架搭设时安全管理人员必须时刻监督、检查。
