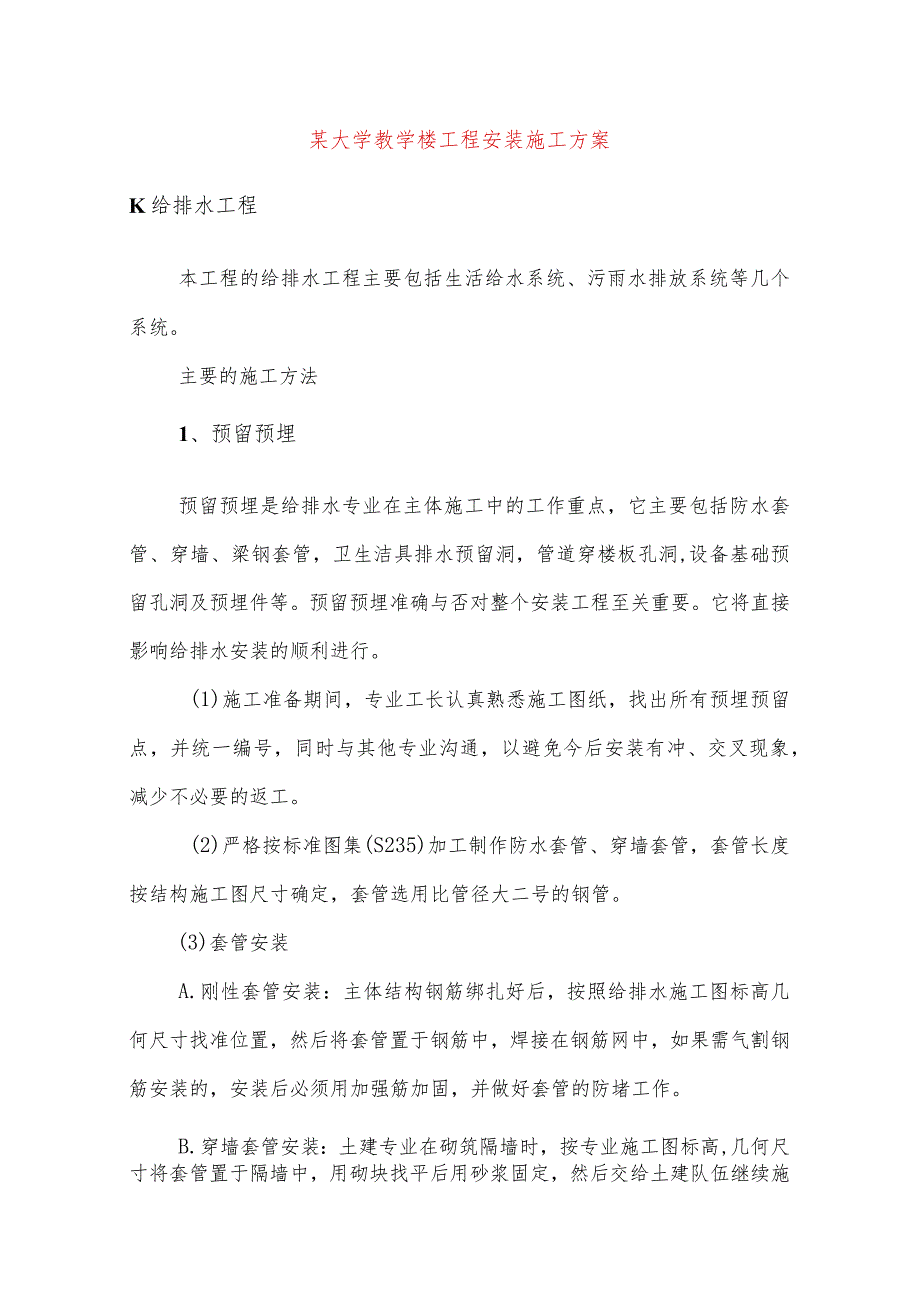

1、某大学教学楼工程安装施工方案K给排水工程本工程的给排水工程主要包括生活给水系统、污雨水排放系统等几个系统。主要的施工方法1、预留预埋预留预埋是给排水专业在主体施工中的工作重点，它主要包括防水套管、穿墙、梁钢套管，卫生洁具排水预留洞，管道穿楼板孔洞,设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程至关重要。它将直接影响给排水安装的顺利进行。(1)施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲、交叉现象，减少不必要的返工。(2)严格按标准图集(S235)加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管选用比管径

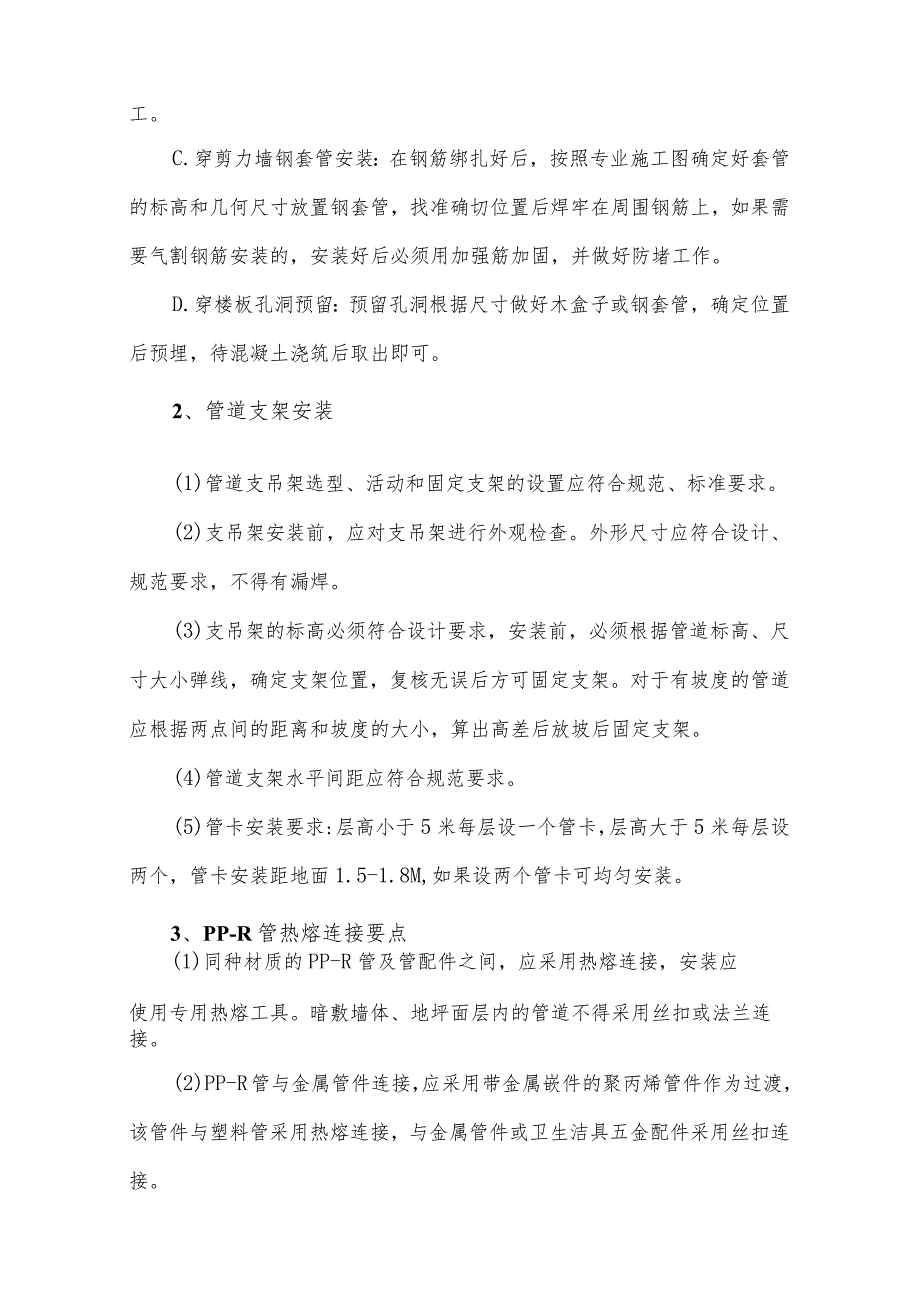

2、大二号的钢管。(3)套管安装A.刚性套管安装：主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。B.穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高,几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。C.穿剪力墙钢套管安装：在钢筋绑扎好后，按照专业施工图确定好套管的标高和几何尺寸放置钢套管，找准确切位置后焊牢在周围钢筋上，如果需要气割钢筋安装的，安装好后必须用加强筋加固，并做好防堵工作。D.穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置
3、后预埋，待混凝土浇筑后取出即可。2、管道支架安装(1)管道支吊架选型、活动和固定支架的设置应符合规范、标准要求。(2)支吊架安装前，应对支吊架进行外观检查。外形尺寸应符合设计、规范要求，不得有漏焊。(3)支吊架的标高必须符合设计要求，安装前，必须根据管道标高、尺寸大小弹线，确定支架位置，复核无误后方可固定支架。对于有坡度的管道应根据两点间的距离和坡度的大小，算出高差后放坡后固定支架。(4)管道支架水平间距应符合规范要求。(5)管卡安装要求:层高小于5米每层设一个管卡，层高大于5米每层设两个，管卡安装距地面1.5-1.8M,如果设两个管卡可均匀安装。3、PP-R管热熔连接要点(1)同种材质的PP

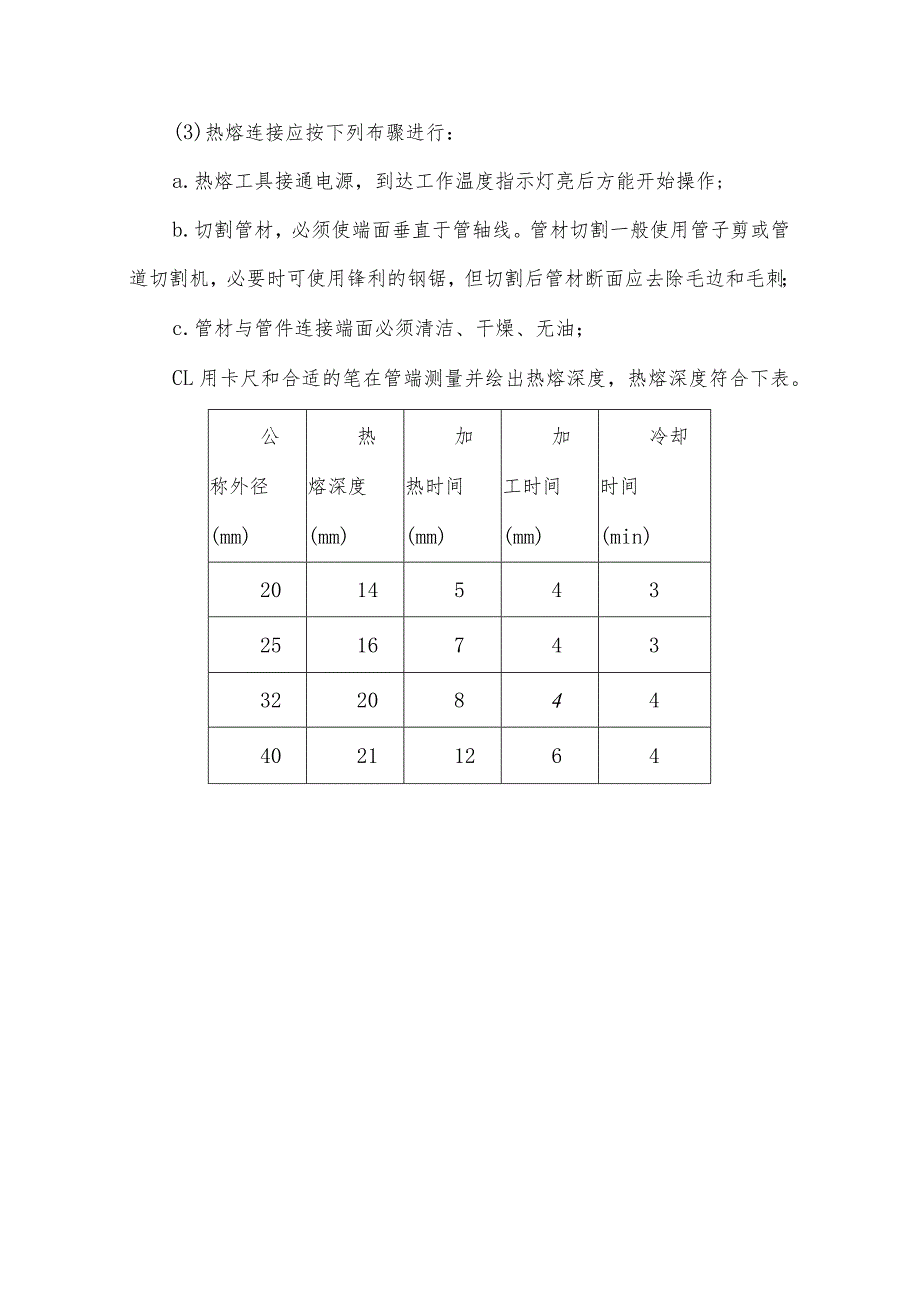

4、-R管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。暗敷墙体、地坪面层内的管道不得采用丝扣或法兰连接。(2)PP-R管与金属管件连接，应采用带金属嵌件的聚丙烯管件作为过渡，该管件与塑料管采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。(3)热熔连接应按下列布骤进行：a.热熔工具接通电源，到达工作温度指示灯亮后方能开始操作;b.切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机，必要时可使用锋利的钢锯，但切割后管材断面应去除毛边和毛刺；c.管材与管件连接端面必须清洁、干燥、无油；CL用卡尺和合适的笔在管端测量并绘出热熔深度，热熔深度符合下表。公热加加冷却称外径熔
5、深度热时间工时间时间(mm)(mm)(mm)(mm)(min)201454325167433220844402112645022.518656324246675263010890324010811038.5501510e.连接时，无旋转地把管端导入加热套内，插入到所标志的深度,同时，无旋转地把管件推到加热头上，达到规定标志处。加热时间必须满足上表的规定。f.达到加热时间后，立即把管材与管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标深度,使接头处形成均匀凸缘，刚熔接好的接头还可校正，但严禁旋转.4、管道的丝扣连接丝扣连接工艺流程及注意事项如下:5、PVC管的连接UPVC排水管采承
6、插粘接。粘接前应对承插口进行插入试验，插入深度一般为承口的3/4深度，试验合格后，用棉布将承插口需粘接部位的水分、灰尘擦试干净，若有油污用丙酮除掉。插入粘接时将插口稍作转动，粘接时要注意预留方向。6、管道的焊接焊前准备（1）工程中所使用的母材及焊接材料，使用前必须进行查核，确认实物与合格证件相符合方可使用。（2）焊条必须存放在干燥、通风良好的地方，严防受潮变质。（3）管道对接焊口的中心线距管子弯曲起点不应小于管子外径，且不小于Ioomn1,与支吊架边缘的距离不应小于50mm。管道两相邻对接焊口中心线间的距离应符合下列要求：公称直径大于或等于15OnlnI时，不应小于管子外径；公称直径大于或等于
7、15Omm时，不应小于150mmo(4)焊件的切割口及坡口加工宜采用机械方法，坡口型工采用V型。(5)焊前应将坡口表面及坡口边缘内侧不小于IOmm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，并不得有裂纹、夹层等缺陷。(6)管子或管件的对口，应做到内壁平齐，内壁错量要求不应超过管壁厚度的10队且不大于Imn1。焊接工艺(1)焊件组对时，点固焊选用的焊接材料及工艺措施应与正式焊接要求相同，管子对口的错口偏差不超过壁厚的20%,且不超过2mm,调整对口间隙，不得用加热张拉和扭曲管道的办法，双面焊接管道法兰，法兰内侧不凸出法兰密封面。(2)不得在焊件引弧和试验电流，管道表面不应有电弧擦伤等缺陷。(
8、3)焊接完毕后，应将焊缝表面熔渣及其两侧的飞溅清理干净。焊后检查(1)焊后必须对缝进行外观检查，检查前，应将妨碍检查的渣皮飞溅清理干净。(2)焊缝焊完后，应在其附近打上焊工钢印代号。(3)对不合格的焊缝，应进行质量分析，订出措施后返修，同一部位的返修次数不应超过三次。7、管道安装(1)给水管道安装工艺流程(2)排水管道安装A.排水立管中心与墙面的距离排水管中心距墙面距离管径(mm)0570012550200距离(mm)(008090020130B.严格按设计和规范要求做好排水管道的坡度，以保证污水畅通排出。8、阀门安装(1)阀门安装前，应做耐压强度试验。试验应以每批(同牌号、同规格、同型号)数
9、量中抽查10%。如有漏裂不合格的，应再抽查20%,如仍有不合格的则须逐个试验。强度和严密性试验压力应为阀门出厂规定之压力。并做好阀门试验记录。(2)阀门安装时，应仔细核对阀件的型号与规格是否符合设计要求。阀体上标示箭头，应与介质流动方向一致。(3)阀门安装，位置应符合设计要求，便于操作。9、管道试压吹洗(1)管道试压按系统分段进行，既要满足规范要求，又要考虑管材和阀件因高程静压增加的承受能力。水压强度试验的测试点设在管网的最低点。对管网注水时，应先将管网内的空气排净，并缓缓升压，达到试验压力后，稳压30分钟，目测管网，应无泄漏和无变形，且压力降不应大于0.05Mpao(2)调节阀，过滤器的滤网
10、及有关仪表在管道试压吹洗后安装。吹洗时水流不得经过所有设备。冲洗后的管道要及时封堵，防止污物进入。10、管道的防腐及保温(1)管道的防腐金属支吊架、明装钢管、排水铸铁管除锈后刷防锈漆二道，再刷调和漆一道、然后耍面漆一道。做好防腐后的管道要进行成品保护,防止防腐层的破坏。(2)管道的保温管道的保温应在防腐和水压试验合格后进行。保温层的厚度应符合规范要求。2、电气安装工程本工程的电气安装工程主要包括变配电系统、照明系统、防雷接地系统、有线电视等系统。主要施工方法1、预留预埋(1)电气配管所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应
11、办理有关变更手续。暗配管应沿最近的路线敷设，尽量减少弯头数量，埋入墙或地面混凝土的管外壁离结构表面间距不小于30三。管路超过一定长度时，管路中应加装接线盒。加装接线盒的位置应便于穿线和检修，不宜在潮湿有腐蚀性介质的场所。钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露23扣为宜，套丝完成后应检查是否光滑、平整，一般需对管口作二次切剖处理，以便保持光滑、平整，不损伤管内导线。钢管套管应拧牢防止松动、脱落，紧固完成后，装好接地边线，接地线采用镀锌专用接地线卡，禁止使用钢筋焊接地线，钢管入盒处制作灯头弯，以便接线盒能紧贴模板表面,全部采用套丝并用锁紧螺母
12、固定牢固，装设好镀锌接地线卡，暗配管安装完成后，至少每L5米固定一道，以防混凝土浇捣时管子松动、移位。钢管进入配电箱时，应使用配电箱的敲落孔，并使用锁紧螺母固定牢靠，连接牢固后管螺纹宜外露23扣。明配钢管应排列整齐，固定点间距均匀，与终端、转弯点、电气器具或接线盒、箱边缘的距离一般为200mm左右。钢管在与各类动力设备连接时，应将钢管敷设到设备内，如不能直接进入设备，干燥房间在钢管出口处用金属软管引入设备，并将管口包扎严密。金属软管与钢管之间安装镀锌跨接接地线，在室外或潮湿房间内，管口加装防水弯头，由防水弯引出的导线套软管保护，制成防水弧度后可引入设备，同时对各连接处作好密封处理，弯出地面的管
13、口大于等于200mmO暗配管要求采取防堵措施，钢管一般采用堵头或加管护口，PVC管可以在预埋后，用电吹风烤热后，用钳子夹成扁平状。(2)箱盒预埋箱盒预埋可以采用做木模的方法，具体做法是：在模板上先固定木模块，然后将箱、盒扣在木模块上，拆模后预埋的箱盒整齐美观,不会发生偏移。2、防雷接地本工程按二类防雷设计。在屋面利用金属板作接闪器,利用大楼桩基、结构基础、楼层现浇混凝土板内钢筋作接地极，柱子中外侧两根主筋等作为接地线，连接成可靠的电气通路。本工程的接地采用共用接地装置，即将变压器中性点工作接地、弱电系统的工作接地、电气保护接地等均与防雷接地装置共用，共用接地电阻不大于1欧姆。建筑物内的电气线路
14、采用TN-S系统实行等电位连接，等电位联结端子的施工严格按规范执行。3、盘柜安装盘柜安装施工工艺流程如下图所示：4、母线敷设；(1)母线之间间距应保持一致，最大误差不得超5mm,校正母线的工具须用木质榔头，并在木工作台上进行。(2)切断母线禁止采用气割方法，母线的焊接应采用氢弧焊。(3)母线敷设用瓷瓶支撑，水平敷设用卡板固定，垂直敷设用夹板固定，线与设备不得强制连接，接触面处涂电力复合导电膏处理,连接用的紧固件必须用镀锌螺栓加平垫圈和弹簧垫圈。5、线槽安装(1)施工程序:(2)桥架及线槽跨过伸缩、沉降缝时，应设伸缩节，且伸缩灵活。(3)桥架弯曲半径由最大电缆的外径决定，桥架各段要连为一体,头尾
15、与接地系统可靠连接。6、配管接线(1)施工程序：选择导线穿带线.f扫管放线一导线与带线绑扎带护口导线连接导线包扎一A线路检查绝缘摇测(2)施工中注意不同相线和一、二次线采用不同线色加以区分，必要时加以标识。管口处加护口，防止电线损伤。导线不得直接露于空气中，截面为2.5mm2及以下的多股铜芯线应先拧紧烫锡或压接端子后再与设备、器具的端子连接。当设计无特殊规定时，导线采用焊接压板压接或套管连接。7、电缆敷设(1)电缆敷设前应对电缆进行详细检查，规格、型号、截面电压等级均要符合设计要求，外观无扭曲、坏损现象。并进行绝缘摇测或耐压试验。(2)电缆盘选择时，应考虑实际长度是否与敷设长度相符，并绘制电缆排列图，减少电缆交叉。(3)敷设电缆时，按先大后小、先长后短的原则进行，排列在底层的先敷设。(4)标志牌规格应一致，并有防腐性能。8、灯具、开关箱等低压电器安装(1)对安装有
