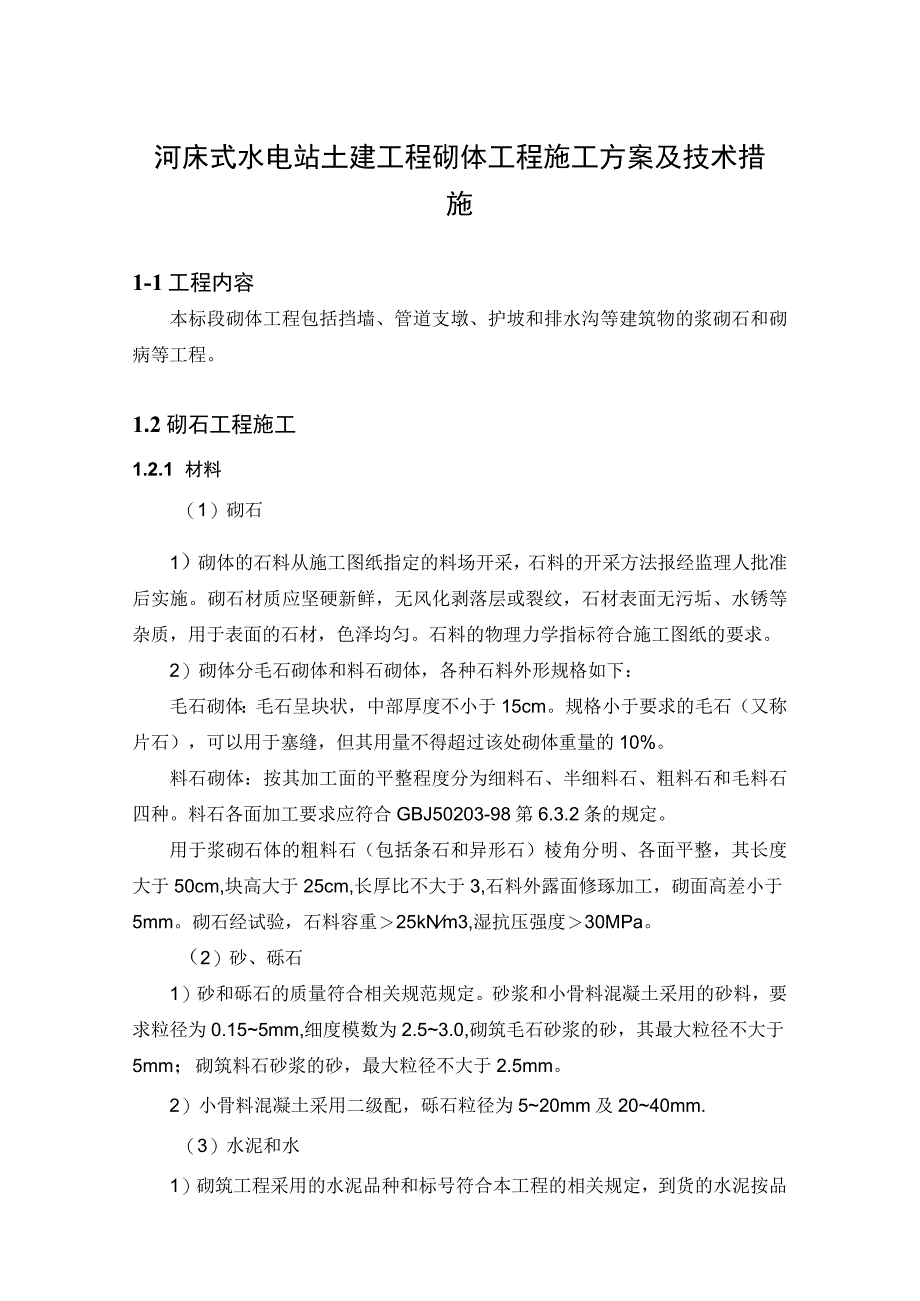

1、河床式水电站土建工程砌体工程施工方案及技术措施1-1工程内容本标段砌体工程包括挡墙、管道支墩、护坡和排水沟等建筑物的浆砌石和砌病等工程。1.2砌石工程施工1.2.1 材料（1）砌石1）砌体的石料从施工图纸指定的料场开采，石料的开采方法报经监理人批准后实施。砌石材质应坚硬新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，用于表面的石材，色泽均匀。石料的物理力学指标符合施工图纸的要求。2）砌体分毛石砌体和料石砌体，各种石料外形规格如下：毛石砌体：毛石呈块状，中部厚度不小于15cm。规格小于要求的毛石（又称片石），可以用于塞缝，但其用量不得超过该处砌体重量的10%。料石砌体：按其加工面的平整程度
2、分为细料石、半细料石、粗料石和毛料石四种。料石各面加工要求应符合GBJ50203-98第6.3.2条的规定。用于浆砌石体的粗料石（包括条石和异形石）棱角分明、各面平整，其长度大于50cm,块高大于25cm,长厚比不大于3,石料外露面修琢加工，砌面高差小于5mm。砌石经试验，石料容重25kNm3,湿抗压强度30MPa。（2）砂、砾石1）砂和砾石的质量符合相关规范规定。砂浆和小骨料混凝土采用的砂料，要求粒径为0.155mm,细度模数为2.53.0,砌筑毛石砂浆的砂，其最大粒径不大于5mm；砌筑料石砂浆的砂，最大粒径不大于2.5mm。2）小骨料混凝土采用二级配，砾石粒径为520mm及2040mm.（

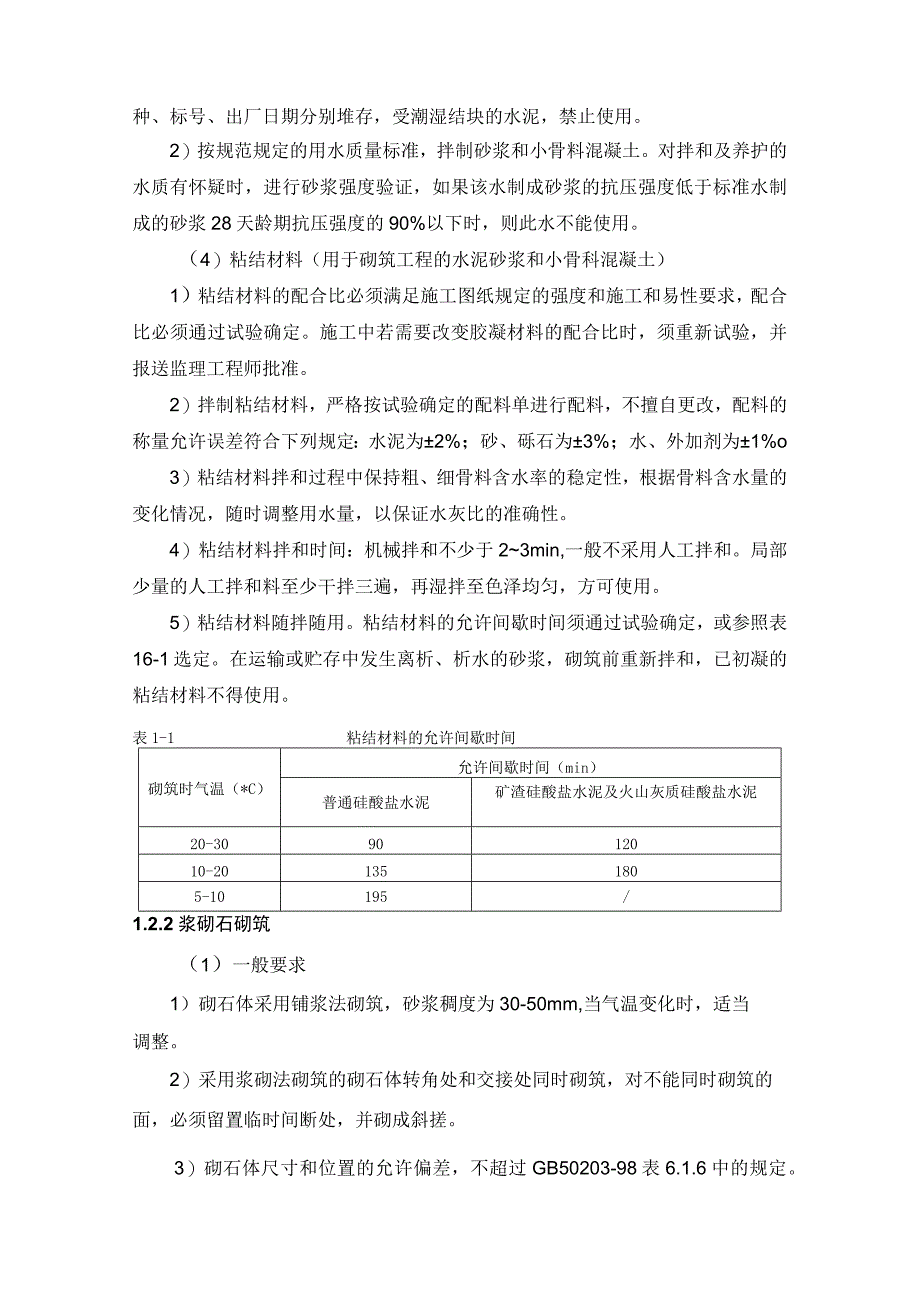

3、3）水泥和水1）砌筑工程采用的水泥品种和标号符合本工程的相关规定，到货的水泥按品种、标号、出厂日期分别堆存，受潮湿结块的水泥，禁止使用。2）按规范规定的用水质量标准，拌制砂浆和小骨料混凝土。对拌和及养护的水质有怀疑时，进行砂浆强度验证，如果该水制成砂浆的抗压强度低于标准水制成的砂浆28天龄期抗压强度的90%以下时，则此水不能使用。（4）粘结材料（用于砌筑工程的水泥砂浆和小骨科混凝土）1）粘结材料的配合比必须满足施工图纸规定的强度和施工和易性要求，配合比必须通过试验确定。施工中若需要改变胶凝材料的配合比时，须重新试验，并报送监理工程师批准。2）拌制粘结材料，严格按试验确定的配料单进行配料，不擅自
4、更改，配料的称量允许误差符合下列规定：水泥为2%；砂、砾石为3%；水、外加剂为1%o3）粘结材料拌和过程中保持粗、细骨料含水率的稳定性，根据骨料含水量的变化情况，随时调整用水量，以保证水灰比的准确性。4）粘结材料拌和时间：机械拌和不少于23min,一般不采用人工拌和。局部少量的人工拌和料至少干拌三遍，再湿拌至色泽均匀，方可使用。5）粘结材料随拌随用。粘结材料的允许间歇时间须通过试验确定，或参照表16-1选定。在运输或贮存中发生离析、析水的砂浆，砌筑前重新拌和，已初凝的粘结材料不得使用。表1-1粘结材料的允许间歇时间砌筑时气温（*C）允许间歇时间（min）普通硅酸盐水泥矿渣硅酸盐水泥及火山灰质硅

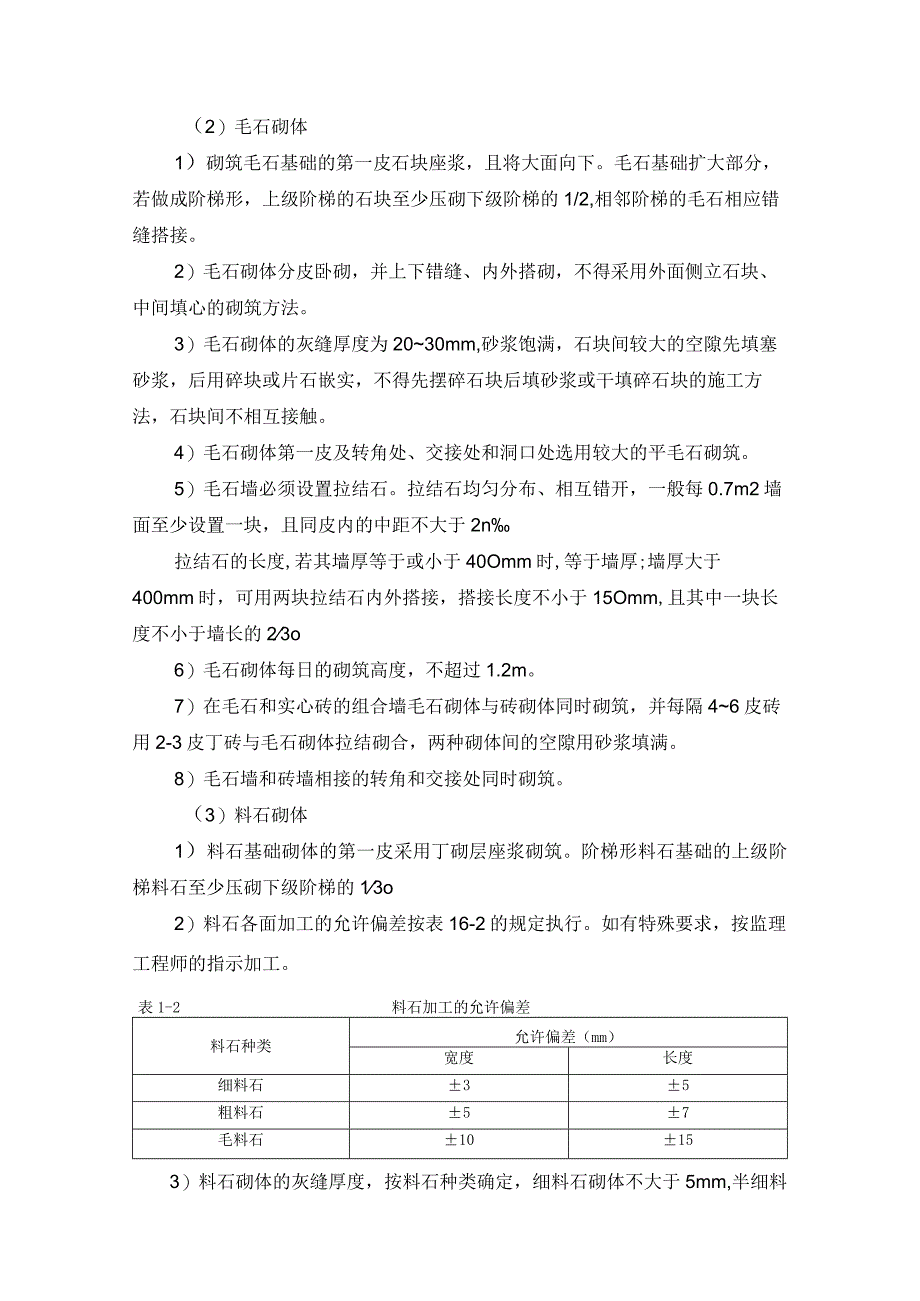

5、酸盐水泥20-309012010-201351805-10195/1.2.2浆砌石砌筑（1）一般要求1）砌石体采用铺浆法砌筑，砂浆稠度为30-50mm,当气温变化时，适当调整。2）采用浆砌法砌筑的砌石体转角处和交接处同时砌筑，对不能同时砌筑的面，必须留置临时间断处，并砌成斜搓。3）砌石体尺寸和位置的允许偏差，不超过GB50203-98表6.1.6中的规定。（2）毛石砌体1）砌筑毛石基础的第一皮石块座浆，且将大面向下。毛石基础扩大部分，若做成阶梯形，上级阶梯的石块至少压砌下级阶梯的1/2,相邻阶梯的毛石相应错缝搭接。2）毛石砌体分皮卧砌，并上下错缝、内外搭砌，不得采用外面侧立石块、中间填心的砌筑
6、方法。3）毛石砌体的灰缝厚度为2030mm,砂浆饱满，石块间较大的空隙先填塞砂浆，后用碎块或片石嵌实，不得先摆碎石块后填砂浆或干填碎石块的施工方法，石块间不相互接触。4）毛石砌体第一皮及转角处、交接处和洞口处选用较大的平毛石砌筑。5）毛石墙必须设置拉结石。拉结石均匀分布、相互错开，一般每0.7m2墙面至少设置一块，且同皮内的中距不大于2n拉结石的长度,若其墙厚等于或小于40Omm时,等于墙厚;墙厚大于400mm时，可用两块拉结石内外搭接，搭接长度不小于15Omm,且其中一块长度不小于墙长的23o6）毛石砌体每日的砌筑高度，不超过1.2m。7）在毛石和实心砖的组合墙毛石砌体与砖砌体同时砌筑，并每
7、隔46皮砖用2-3皮丁砖与毛石砌体拉结砌合，两种砌体间的空隙用砂浆填满。8）毛石墙和砖墙相接的转角和交接处同时砌筑。（3）料石砌体1）料石基础砌体的第一皮采用丁砌层座浆砌筑。阶梯形料石基础的上级阶梯料石至少压砌下级阶梯的13o2）料石各面加工的允许偏差按表16-2的规定执行。如有特殊要求，按监理工程师的指示加工。表1-2料石加工的允许偏差料石种类允许偏差（mm）宽度长度细料石35粗料石57毛料石10153）料石砌体的灰缝厚度，按料石种类确定，细料石砌体不大于5mm,半细料石砌体不大于10mm,粗料石和毛料石砌体不大于20mm。4）砌筑料石砌体时，料石放置平稳，砂浆铺设厚度略高于规定的灰缝厚度。
8、其高出厚度：细料石和半细料石为35mm,粗料石和毛料石为68mm05）料石砌体上下错缝搭砌，砌体厚度等于或大于两块料石宽度时，若同皮内全部采用顺砌，则每砌两皮后，砌一皮丁砌层；若在同皮内采用丁顺组砌，则丁砌石交错设置，其中距不大于2m。6）在料石和毛石或砖砌的组合墙中，料石砌体和毛石砌体或砖砌体同时砌筑，并每隔2-3皮料石层用丁砌层与毛石砌体及砖砌体拉结砌合。丁砌料石的长度与组合墙厚度相同。（4）浆砌石挡土墙1）采用的毛石料砌筑挡土墙，符合下列规定：毛石料中部厚度不小于200mm；每砌34皮为一个分层高度，每个分层高度找平一次；外露面的灰缝厚度不得大于40mm,两个分层高度间的错缝不得小于80
9、mm2）料石挡土墙采用同皮内丁顺相间的砌筑形式，当中间部分用毛石填砌时,丁砌料石伸入毛石部分的长度不小于200mmo3）砌筑挡土墙按监理人要求收坡或收台，并设置伸缩缝和排水孔。（5）养护砌体外露面，在砌筑后1218h之间及时养护，经常保持外露面的湿润。养护时间：水泥砂浆砌体一般为14天，混凝土砌体为21天。1.2.3水泥砂浆勾缝防渗（1）采用料石水泥砂浆勾缝作为防渗体时，防渗用的勾缝砂浆采用细砂和较小的水灰比，灰砂比控制在1：11：2之间。（2）防渗砂浆采用P.O.32.5以上的普通硅酸盐水泥拌制。（3）清缝在料石砌筑24h后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的2倍，勾缝前必须将槽缝冲洗
10、干净，不得残留灰渣和积水，并保持缝面湿润。（4）勾缝砂浆必须单独拌制，严禁与砌体砂浆混用。（5）当勾缝完成和砂浆初凝后，砌体表面刷洗干净，至少用浸湿物覆盖保持21天，在养护期间经常洒水，使砌体保持湿润，避免碰撞和震动。1.3砌砖工程1.3.1材料（1）砖：普通砖、空心砖、灰砂砖和粉煤灰砖，按施工图纸要求选用砖的品种和标号。（2）砌砖砂浆1）采用的水泥、砂和水符合本工程的相关规定。2）生石灰：熟化成石灰膏时，用网过滤，使其充分熟化，熟化时间不得少于7天。3）砂浆满足下列要求：符合施工图纸规定的强度等级；符合本工程相关规定的砂浆稠度要求：保水性能好（分层度不大于20mm）；拌和均匀。4）砂浆的配合
11、比经试验确定，若须改变砂浆的材料组成，重新试验，并经监理人批准。5）砂浆的配合比采用重量比，水泥、有机塑化剂和冬期施工中掺用的氯盐等的配料精确度控制在2%以内；砂、石灰膏、粘土膏、粉煤灰和磨细生石灰粉等的配料精度控制在5%以内。6）为使砂浆有良好的保水性，掺入无机塑化剂或有机塑化剂，不采取增加水泥用量的方法。7）砂浆采用机械拌和，拌和时间从投料完算起不少于2min8）砂浆随拌随用。水泥砂浆和水泥混合砂浆分别在拌成后3h和4h内使用完毕；如施工期最高气温大于30,分别在拌成后2h和3h内使用完毕。（3）砌砖的砂浆稠度，按表16-3的规定执行。表1-3砌砖的砂浆稠度序号砌体种类砂浆稠度（mm）1普
12、通砖砌体70-90序号砌体种类砂浆稠度（mm）2烧结多孔石专、空心砖砌体60-803空斗墙、筒拱50-70烧结普通砖平拱式过梁1.3.2砌砖体砌筑（1）砖提前12天浇水湿润。普通砖、多孔砖含水率为10%15%;灰砂砖、粉煤灰砖含水率为8%12%。含水率以水重占干砖重的百分数计。（2）砌砖体的灰缝横平竖直，厚薄均匀，并填满砂浆。（3）埋入砌砖中的拉结筋，安设正确、平直，其外露部分在施工过程中不得任意弯折。砌砖体尺寸和位置的允许偏差，不超过GB50203-98第4.1.8条规定的限值。（4）烧结普通砌砖体上下错缝、内外搭接。实心砌砖体宜采用一顺一丁，梅花丁或三顺一丁的砌筑形式，砖柱不得采用包心砌法
13、。（5）砌砖体水平灰缝的砂浆饱满，实心砌砖体水平灰缝的砂浆饱满度不得低于80%,竖向灰缝宜采用挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝。砌砖体的水平灰缝宽度一般为Iomm,但不小于8mm,也不大于12mm。（6）砌砖体的转角处和交接处同时砌筑，对不能同时砌筑而又必须留置的临时间断处，砌成斜搓。烧结实普通砖砌体的斜搓长度不小于高度的2/3,多孔砖砌体的斜搓长高比按砖的规格尺寸确定，外墙转角处严禁留直搓。（7）砌砖体接搓时，必须将接搓处的表面清洗干净，浇水湿润，填实砂浆,保持灰缝平直。（8）框架结构房屋的填充墙，与框架中预埋的拉结筋连接。（9）每层承重墙的最上一皮砖，为整砖丁砌层。在梁或梁垫
14、的下面，砌体的阶台水平面上以及砌砖体的挑出层（挑檐、腰线等）中，也采用整砖丁砌层砌筑。（10）施工需要在砖墙中留置的临时洞口，其侧边离交接处的墙面不小于500mm；洞口顶部设置过梁。1.3.3 空斗墙砌筑（1）空斗墙用整砖砌筑，砌筑前试摆，不够整砖处，可加砌丁砖，不得砍凿斗砖。（2）砌筑空斗墙，采用水泥混合砂浆或石灰砂浆。（3）空斗墙的水平灰缝厚度和竖向灰缝宽度，控制在IOmm,但不小于7mm,不大于13mm。（4）空斗墙中留置的洞口，必须在砌筑时留出，严禁砌完后再行砍凿。（5）需要砌成实砌体（平砌或侧砌）的空斗墙部位的砌筑按施工图纸的规定和监理人的指示执行。（6）空斗墙的尺寸和位置的偏差，亦不超过GB50203-98第4.3.7条的规定的限值。1.3.4 冬季施工当室外日平均气温连续5天稳定低于5C时，且最低气温低于-3C时，砌体工程的施工按GB50203-98第九章冬季施工的有关规定执行。1.3.5 养护（1）外露面砌体，养护期内避免雨淋或暴晒。（2）砌砖体完工后至少洒水养护3天。
