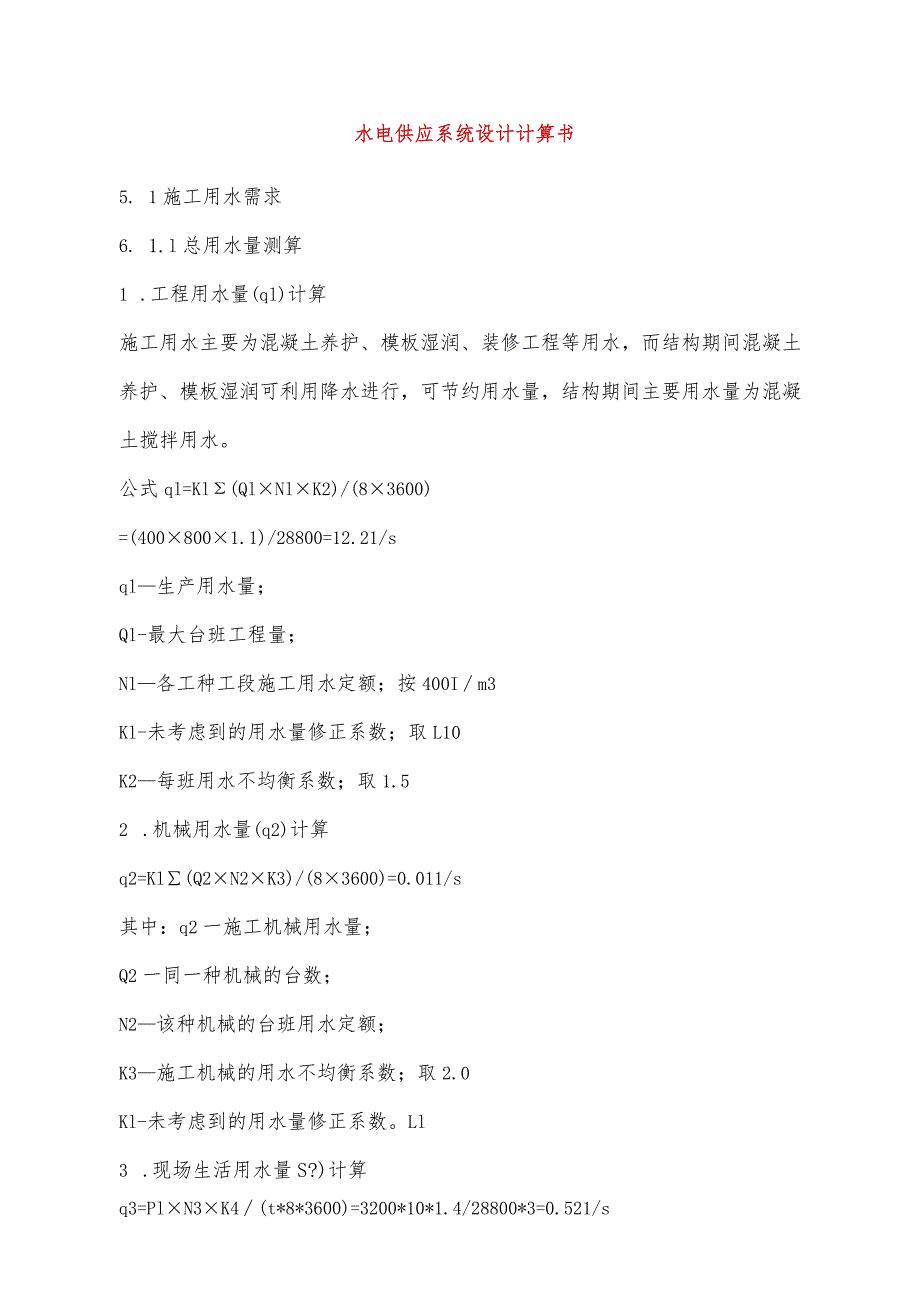

1、水电供应系统设计计算书5. 1施工用水需求6. 1.l总用水量测算1 .工程用水量(ql)计算施工用水主要为混凝土养护、模板湿润、装修工程等用水,而结构期间混凝土养护、模板湿润可利用降水进行,可节约用水量,结构期间主要用水量为混凝土搅拌用水。公式ql=Kl(QlNlK2)/(83600)=(4008001.1)/28800=12.21/sql生产用水量;Ql-最大台班工程量;Nl各工种工段施工用水定额;按400Im3Kl-未考虑到的用水量修正系数;取L10K2每班用水不均衡系数;取1.52 .机械用水量(q2)计算q2=Kl(Q2N2K3)/(83600)=0.011/s其中:q2一施工机械用

2、水量;Q2一同一种机械的台数;N2该种机械的台班用水定额;K3施工机械的用水不均衡系数;取2.0Kl-未考虑到的用水量修正系数。Ll3 .现场生活用水量S?)计算q3=PlN3K4(t*8*3600)=3200*10*1.4/28800*3=0.521/sPl一施工现场高峰期人数(3200)N3一现场生活用水定额;取101K4每日用水不均衡系数;取1.4t一工作台班;取34 .消防用水量(q4)计算施工现场:25万平米;151/s5 .总用水量Q=ql+q2+q3=12.2+0.010.52=12.7315取151/s5.1.2供水管径计算4Q(v1000)12=415(3.1421000)1

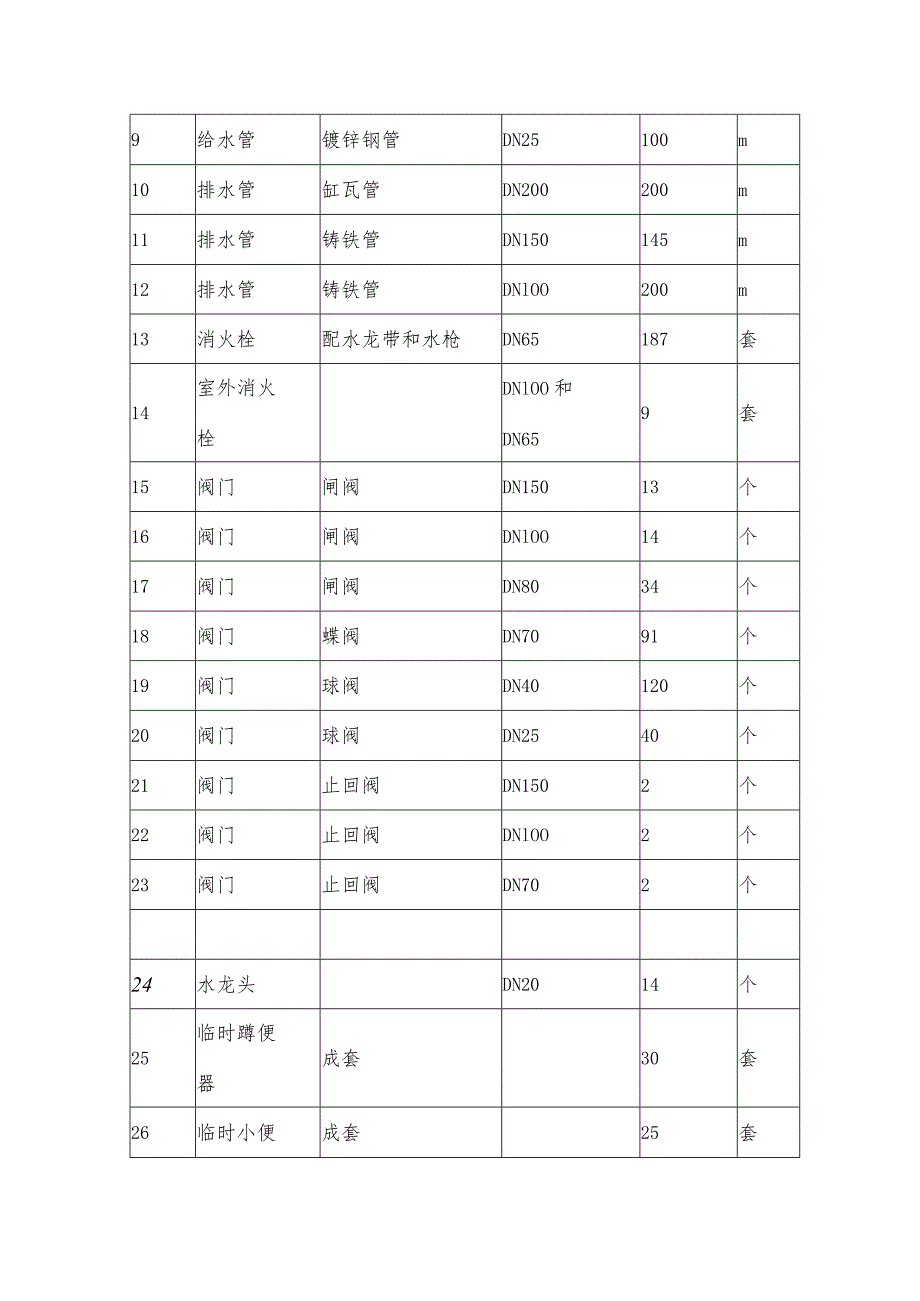

3、2=0.IOm供水管径为DN150,可以满足要求Q主要材料设备表序号名称材质规格数量单位1给水管镀锌钢管DN15020m2埋地管道镀锌钢管DN150720m3给水管无缝钢管DN108850m4给水管无缝钢管DN89710m5埋地管道镀锌钢管DN6540m6给水管无缝钢管DN65400m7给水管镀锌钢管DN50100m8给水管镀锌钢管DN40128m9给水管镀锌钢管DN25100m10排水管缸瓦管DN200200m11排水管铸铁管DN150145m12排水管铸铁管DNlOO200m13消火栓配水龙带和水枪DN65187套14室外消火栓DNlOO和DN659套15阀门闸阀DN15013个16阀门闸

4、阀DNlOO14个17阀门闸阀DN8034个18阀门蝶阀DN7091个19阀门球阀DN40120个20阀门球阀DN2540个21阀门止回阀DN1502个22阀门止回阀DNlOO2个23阀门止回阀DN702个24水龙头DN2014个25临时蹲便器成套30套26临时小便成套25套器27洗手盆成套16套28给水泵成套台29增压水泵成套台30气压罐立式容积450L2台31安全阀2个32压力表DN2010块33减压孔板DN70124个34水表DN1502块35地漏DN5012个36浮球阀DN804个37潜污泵功率4KW扬程20m20台38软接头DNlOO2个39软接头DN702个40法兰盘DN8040副

5、41法兰盘DN7040副42水箱钢板40m31个43水箱钢板200m31个44化粪池7#1个45雨水井10005个46污水井10002个47沉淀池2个48冲洗池1个5.2用电负荷计算5.2.1 计算负荷的依据1 .长期工作制的电动机设备容量等于其铭牌上的额定功率。2 .短期反复工作制的电动机(如起重用电动机)的设备容量就是将设备在某一暂载率下的铭牌容量统一换算到新的暂载率下的有功功率。1)对吊车电动机组:=25%Ps=2ePePe:设备功率e:与Pe相对应的暂载率:暂载率,取25%2)对电焊机组:=100%Ps=ePeCosPe:设备功率e:与Pe相对应的暂载率:暂载率,取100%3 .多组用

6、电设备计算负荷确定由于同一变电所低压母线上的多组用电设备的最大负荷不同时出现的因素,因此计算低压母线上的计算负荷时应考虑计入一个同时系统KoPjs=KPjs(KW)Pjs计算有功功率Qjs=KQjs(KVAR)Qjs无功功率5.2.2负荷计算负荷计算是根据已确定的用电设备容量,采用一定计算方法算出相应的计算负荷,作为选择供配电系统的配电变压器,电器、线路和保护电器元件的依据。对建筑工地供电系统的负荷,一般使用需要系数法,计算方法简便,计算结果比较接近,适用同组用电设备台数较多,各台设备容量相差不太悬殊的配电干线的负荷计算。计算公式:Pjs=KxPe(KW)Qjs=Pjstg(KVAR)Sc=P

7、js2+Qjs2(KVA)Pe:设备总容量(不计备用设备的容量)KWPjs:计算容量(有功功率)KWKx:需用系数Qjs:无功功率(KVAR)Sc:视在计算负荷KVA1 .塔吊组:Kx=O.45e=0.6Pe=480KWtg=O.484Pjs=2ePeKx=20.64800.45=332.64KWQjs=Pjstg=332.640.484=160.99KVAR2 .输送泵组:Kx=O.8Pe=560KWtg=O.75Pjs=O.8560=448KWQjs=Pjstg=4480.75=336KVAR3 .加压泵组:Kx=O.8Pe=102KWtg=O.75Pjs=O.8102=81.6KWQjs

8、=Pjstg=81.60.75=61.2KVAR4 .施工用电梯组:Kx=O.8Pe=44KWtg=0.75Pjs=O.844=35.2KWQjs=Pjstg=35.2X0.75=26.4KVAR5 .交流电焊机组:Kx=O.35e=0.6Pe=838.4KWcos=0.6tg=l.33Pjs=0.6838.40.60.35=135KWQjs=Pjstg=135l.33=179.55KVAR6 .直流焊机组:Kx=O.35e=0.6Pe=400KWcos=0.6tg=l.33Pjs=0.64000.60.35=64.68KWQjs=Pjstg=64.681.33=86.OKVARCO2气保焊机

9、组:Kx=O.35e=0.8Pe=432KW7 .栓焊机组:cos=0.6tg=l.33Pjs=0.84320.60.35=80.73KWQjs=PjstgQ=80.731.33=107.38KVAR8 .钢筋机械组:Kx=O.4Pe=461.5KWtg=0.88Pjs=O.4461.5=184.6KWQjs=Pjstg=184,60.88=162KVAR9 .木工组:Kx=O.3Pe=35KWtg=1.73Pjs=O.335=10KWQjs=Pjstg=101.73=17.3KVAR10 .电加热板组:Kx=O.7Pe=252KWtg=O.33Pjs=O.7252=176.4KWQjs=Pj

10、stg=176.40,33=58.21KVAR施工照明用电按总功率10%#混合系数k=0.9P=kPjs=O.9(176.4+10+184.6+80.73+64.68+135+35.2+81.6+448+332.64+140)=1519.96Q=kQjs=O.9X(58.2117.3+162107.38+86.0+179.55+26.4336+160.99+61.2+112)=1176.32Sc=P2+Q2=1519.962+1176.322=1921.98KVA故现场可选用2台80OkVA箱式变电房,分成2个单独的供电系统,以保证工程用电高峰期正常施工用电,加2台50OkVA发电机备用,同时

11、如果高峰时现场市电容量不够,发电机可随时作为补充容量投入运行。发电机组应选室外防雨、防雪、防冻型。主要施工机械一览表序号机械或设备名称型号规格数量(台)单台额定功率(kvw)备注1塔式起重机H336B(60m)11602塔式起重机C7050(70m)21603混凝土泵HBT80C-211861321台备用4混凝布料机HG172115建筑施工外用电梯SCD200/200G4116振捣棒HZ-50401.120台备用7平板式振捣器ZBll41.18钢筋调直切断机GT4/14279钢筋切断机GJ404710钢筋弯钩机WJ404311螺纹套丝机TS-4087.512无齿锯MTG3040A61.113电

12、焊机BX3-300-2623.414空压机VV-O.622.515电锯MJ-I1442.2516手提电锯STDJ-I168117电刨MIB2-80/142.2518电动把手初拧六角头高强度螺栓58.519C02气保焊机DYnaAutoxmarkIII5063220加长送丝机642.521交流弧焊机BX1-500104122栓焊机QZL200OA212023烘干箱60kgM0DEL4824振捣棒60kgM0DELZYH604525空压机Y1.051.25lm27.526碳弧气刨电源硅整流410027钢筋切断机ZPG-100O28消防给水泵150D-30529029施工给水泵50GDL18-1521230砂轮切割机GJ3-400102.231交流
