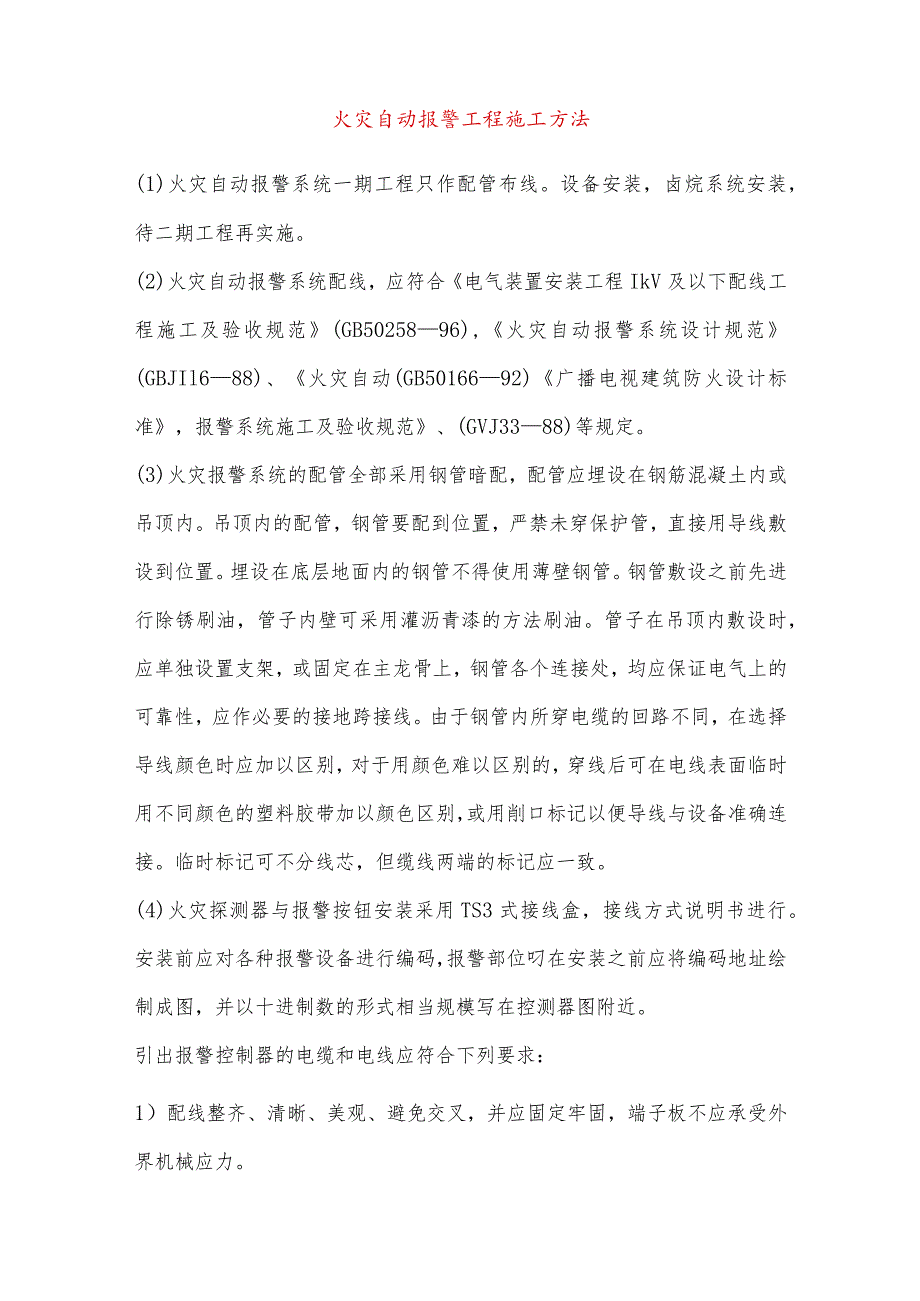

1、火灾自动报警工程施工方法(1)火灾自动报警系统一期工程只作配管布线。设备安装，卤烷系统安装，待二期工程再实施。(2)火灾自动报警系统配线，应符合电气装置安装工程IkV及以下配线工程施工及验收规范(GB5025896),火灾自动报警系统设计规范(GBJIl688)、火灾自动(GB5016692)广播电视建筑防火设计标准，报警系统施工及验收规范、(GVJ3388)等规定。(3)火灾报警系统的配管全部采用钢管暗配，配管应埋设在钢筋混凝土内或吊顶内。吊顶内的配管，钢管要配到位置，严禁未穿保护管，直接用导线敷设到位置。埋设在底层地面内的钢管不得使用薄壁钢管。钢管敷设之前先进行除锈刷油，管子内壁可采用灌沥
2、青漆的方法刷油。管子在吊顶内敷设时，应单独设置支架，或固定在主龙骨上，钢管各个连接处，均应保证电气上的可靠性，应作必要的接地跨接线。由于钢管内所穿电缆的回路不同，在选择导线颜色时应加以区别，对于用颜色难以区别的，穿线后可在电线表面临时用不同颜色的塑料胶带加以颜色区别，或用削口标记以便导线与设备准确连接。临时标记可不分线芯，但缆线两端的标记应一致。(4)火灾探测器与报警按钮安装采用TS3式接线盒，接线方式说明书进行。安装前应对各种报警设备进行编码，报警部位叼在安装之前应将编码地址绘制成图，并以十进制数的形式相当规模写在控测器图附近。引出报警控制器的电缆和电线应符合下列要求：1）配线整齐、清晰、美

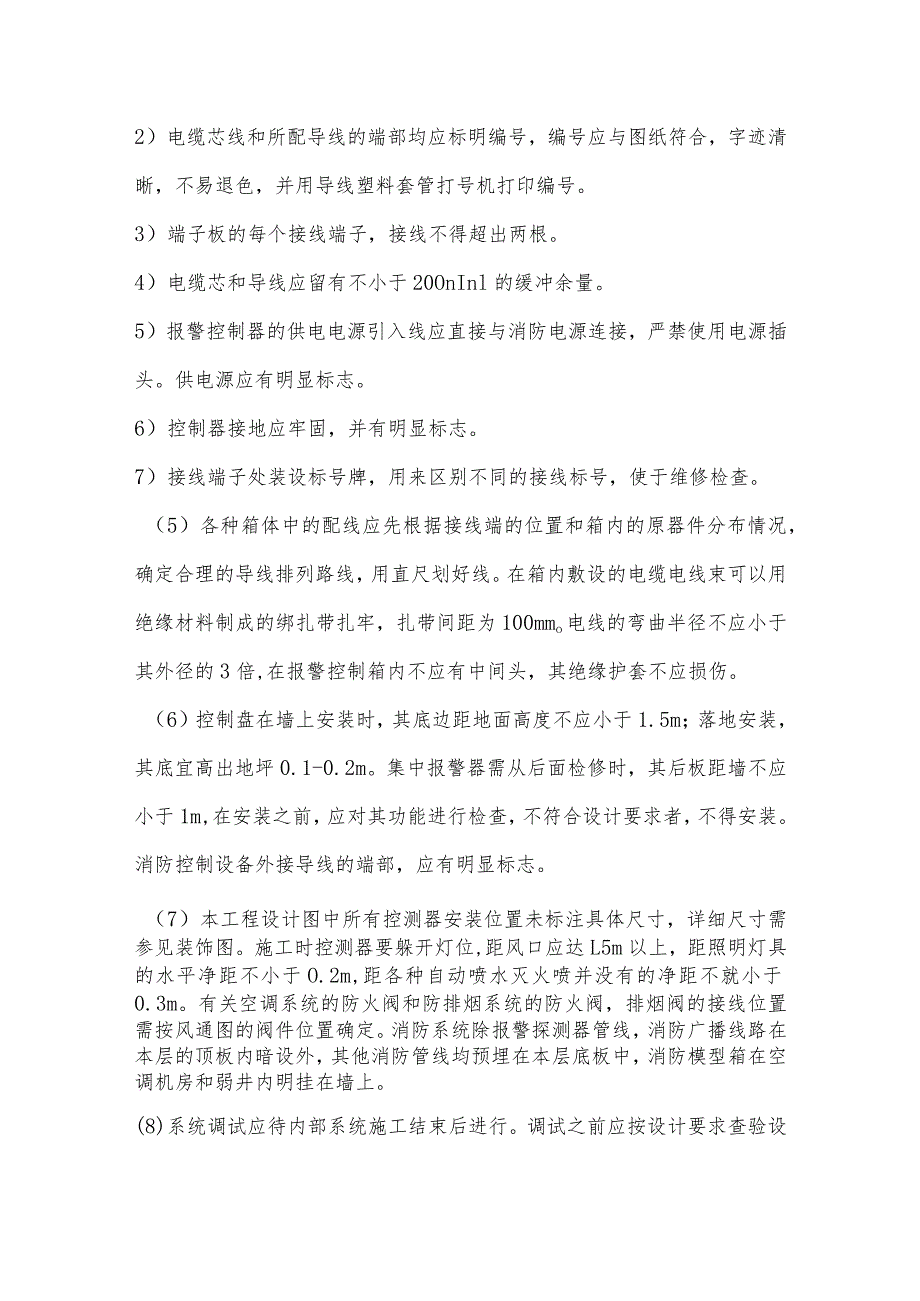

3、观、避免交叉，并应固定牢固，端子板不应承受外界机械应力。2）电缆芯线和所配导线的端部均应标明编号，编号应与图纸符合，字迹清晰，不易退色，并用导线塑料套管打号机打印编号。3）端子板的每个接线端子，接线不得超出两根。4）电缆芯和导线应留有不小于20OnInl的缓冲余量。5）报警控制器的供电电源引入线应直接与消防电源连接，严禁使用电源插头。供电源应有明显标志。6）控制器接地应牢固，并有明显标志。7）接线端子处装设标号牌，用来区别不同的接线标号，使于维修检查。（5）各种箱体中的配线应先根据接线端的位置和箱内的原器件分布情况，确定合理的导线排列路线，用直尺划好线。在箱内敷设的电缆电线束可以用绝缘材料制成
4、的绑扎带扎牢，扎带间距为100mmo电线的弯曲半径不应小于其外径的3倍,在报警控制箱内不应有中间头，其绝缘护套不应损伤。（6）控制盘在墙上安装时，其底边距地面高度不应小于1.5m；落地安装，其底宜高出地坪0.1-0.2m。集中报警器需从后面检修时，其后板距墙不应小于1m,在安装之前，应对其功能进行检查，不符合设计要求者，不得安装。消防控制设备外接导线的端部，应有明显标志。（7）本工程设计图中所有控测器安装位置未标注具体尺寸，详细尺寸需参见装饰图。施工时控测器要躲开灯位,距风口应达L5m以上，距照明灯具的水平净距不小于O.2m,距各种自动喷水灭火喷并没有的净距不就小于0.3m。有关空调系统的防火

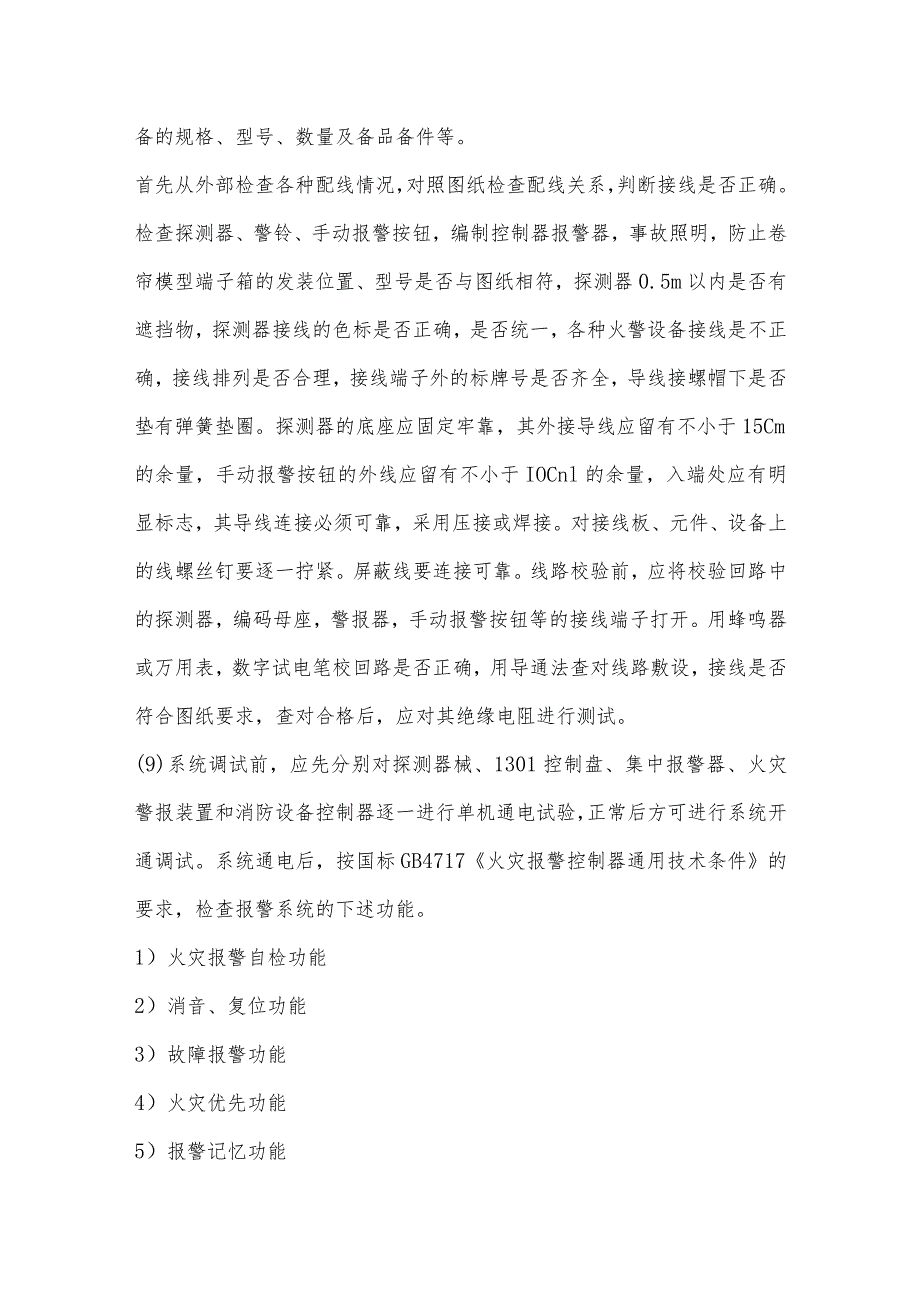

5、阀和防排烟系统的防火阀，排烟阀的接线位置需按风通图的阀件位置确定。消防系统除报警探测器管线，消防广播线路在本层的顶板内暗设外，其他消防管线均预埋在本层底板中，消防模型箱在空调机房和弱井内明挂在墙上。(8)系统调试应待内部系统施工结束后进行。调试之前应按设计要求查验设备的规格、型号、数量及备品备件等。首先从外部检查各种配线情况，对照图纸检查配线关系，判断接线是否正确。检查探测器、警铃、手动报警按钮，编制控制器报警器，事故照明，防止卷帘模型端子箱的发装位置、型号是否与图纸相符，探测器0.5m以内是否有遮挡物，探测器接线的色标是否正确，是否统一，各种火警设备接线是不正确，接线排列是否合理，接线端子外
6、的标牌号是否齐全，导线接螺帽下是否垫有弹簧垫圈。探测器的底座应固定牢靠，其外接导线应留有不小于15Cm的余量，手动报警按钮的外线应留有不小于IOCnl的余量，入端处应有明显标志，其导线连接必须可靠，采用压接或焊接。对接线板、元件、设备上的线螺丝钉要逐一拧紧。屏蔽线要连接可靠。线路校验前，应将校验回路中的探测器，编码母座，警报器，手动报警按钮等的接线端子打开。用蜂鸣器或万用表，数字试电笔校回路是否正确，用导通法查对线路敷设，接线是否符合图纸要求，查对合格后，应对其绝缘电阻进行测试。(9)系统调试前，应先分别对探测器械、1301控制盘、集中报警器、火灾警报装置和消防设备控制器逐一进行单机通电试验，
7、正常后方可进行系统开通调试。系统通电后，按国标GB4717火灾报警控制器通用技术条件的要求，检查报警系统的下述功能。1）火灾报警自检功能2）消音、复位功能3）故障报警功能4）火灾优先功能5）报警记忆功能6）电源自动转换和备用电源的自动充电功能7）备用电源的欠压超压报警功能检查控制器电源和备用电源，给备用电源连续充电三次，主电源和备用电源应能自动转换。消防联动系统试验应符合下述要求：1）消火栓系统火警时按下报警按钮，动作信号必须送到消防中心火灾报警控制器,由火灾报警控制器自动启动消防泵，消防泵动作应返回消防中心。2）雨淋系统用感烟、感温试验器试验，火警时探测器发出报警信号，经消防中心确认后发出指
8、令，打开相应防火分区的电磁阀，同时启动雨淋泵，其压力报警阀动作信号应返回消防中心。3）喷淋系统本工程除工艺设备房间外都设有喷淋系统。当火灾发生时喷洒系统自动投入，水流指标器报出动作信号，湿式报警阀动作,由消防控制器确认后发出指令，启动喷淋泵。4）卤代烷系统本工程九层的磁带十一层主机房、终端室、程控机房内高设有1301气体灭火系统。用感烟、感温试验。发出危险时，其房内的感烟、感湿探测器同时报警，报警信号返回消防中心，1301控制盘启动，1301灭火系统启动，门外的报警铃、警笛、警灯同时发出报警喷射动作信号返回至消防控制中心。5）防排烟系统各区发出火警时，火灾控制器发出指令，关闭各层空调机组，排风机及风机，同时启动排烟风机，正压机及各层排烟防火阀和防烟防火阀，动作和工作状杰均应退回消防控制中心。6）电梯迫降系统火警时将所有电梯迫降至首层7）手动控制系统手动控制操作时，消防泵、电梯迫降，空调机组及防烟风机动作。8）事故广播系统报警时，由火灾报警控制器控制着火上下相邻发出事故广播。9）消防对讲系统在各层走道中设消防电，配电室，空调，电梯消防中心内设电话座机。楼内消防电话与手动报警控制装在一起，测试其功能应齐全。
