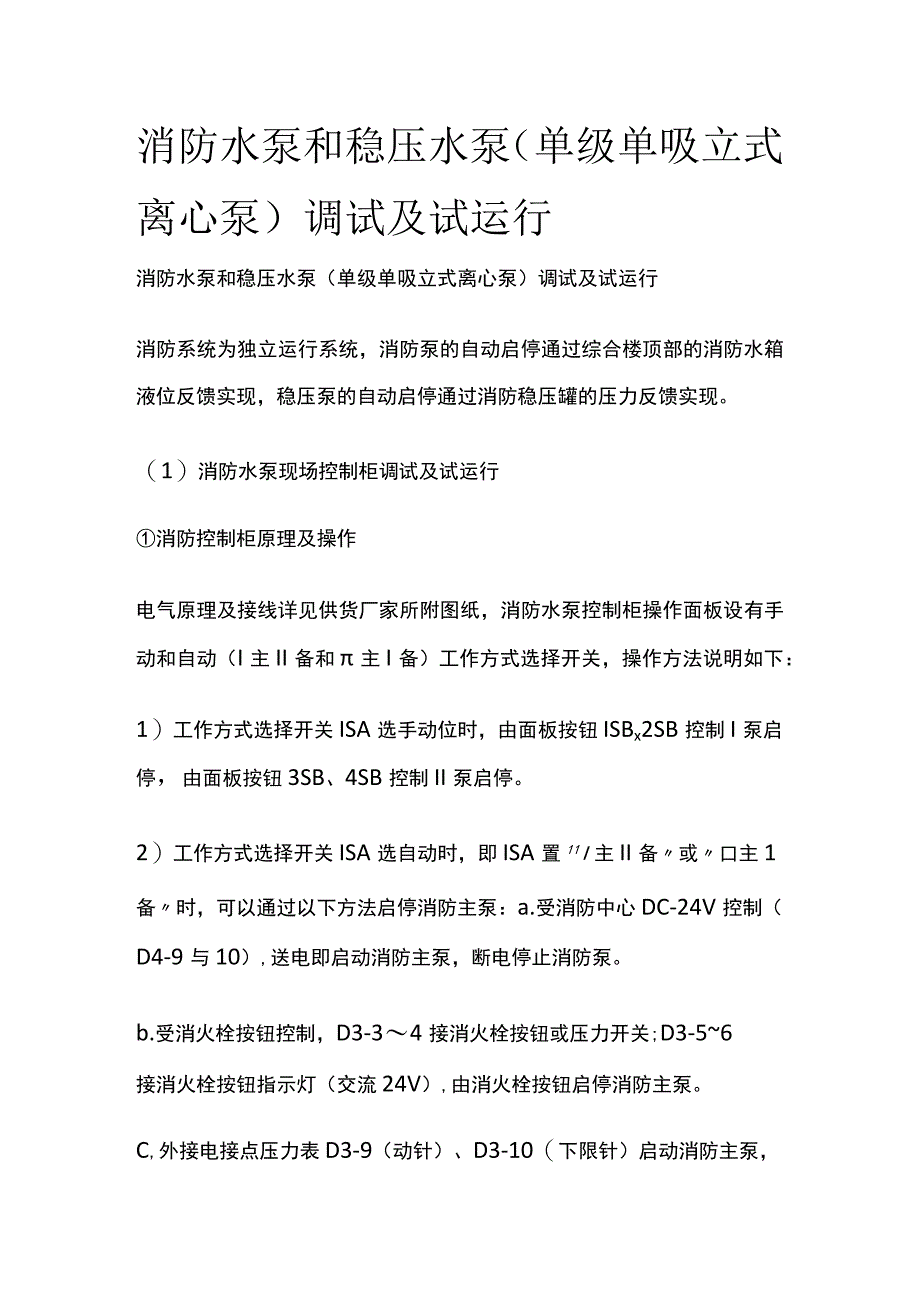

1、消防水泵和稳压水泵（单级单吸立式离心泵）调试及试运行消防水泵和稳压水泵（单级单吸立式离心泵）调试及试运行消防系统为独立运行系统，消防泵的自动启停通过综合楼顶部的消防水箱液位反馈实现，稳压泵的自动启停通过消防稳压罐的压力反馈实现。（1）消防水泵现场控制柜调试及试运行消防控制柜原理及操作电气原理及接线详见供货厂家所附图纸，消防水泵控制柜操作面板设有手动和自动（I主II备和主I备）工作方式选择开关，操作方法说明如下：1）工作方式选择开关ISA选手动位时，由面板按钮ISBx2SB控制I泵启停，由面板按钮3SB、4SB控制II泵启停。2）工作方式选择开关ISA选自动时，即ISA置11I主II备或口主1备

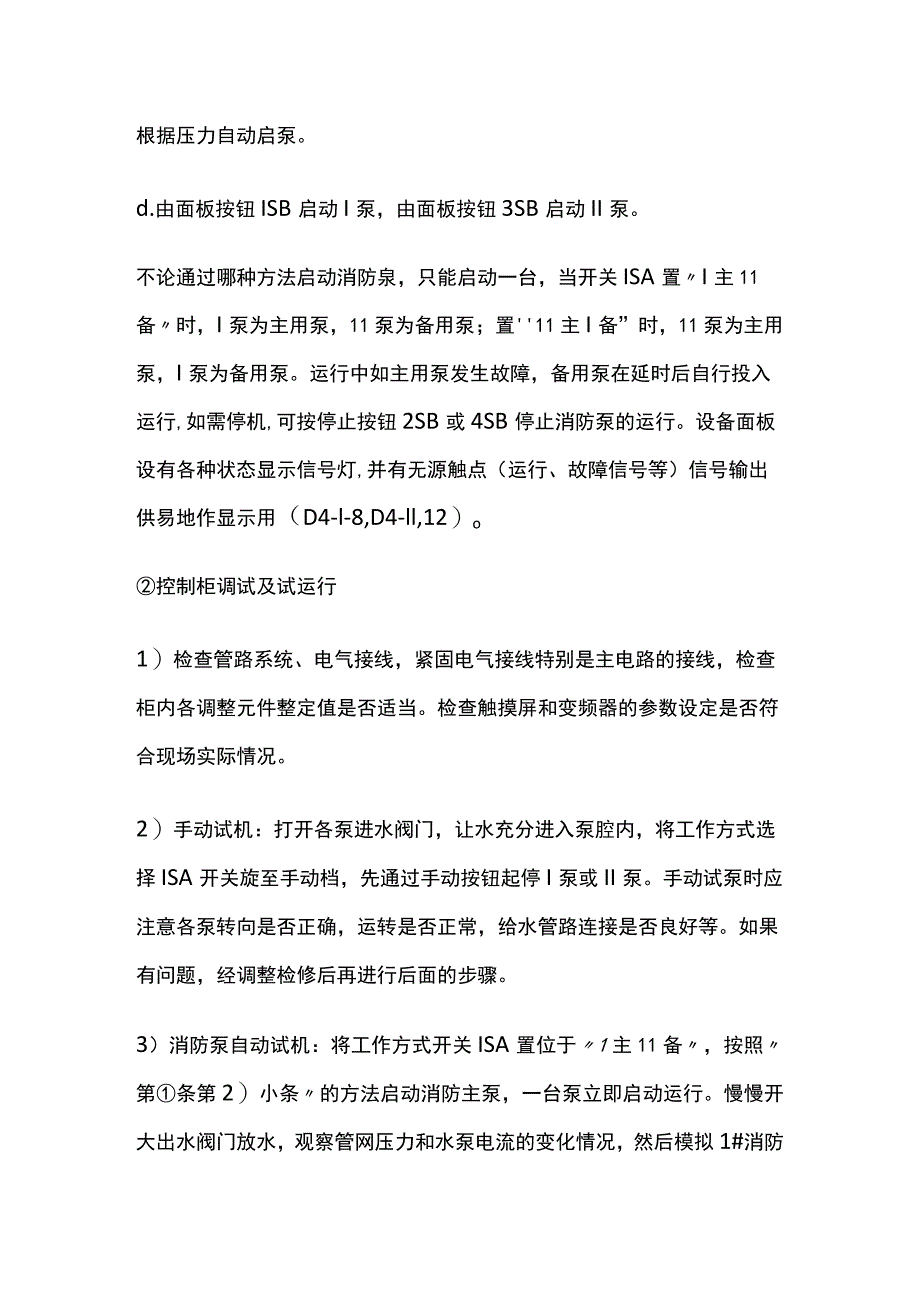

2、时，可以通过以下方法启停消防主泵：a.受消防中心DC-24V控制（D4-9与10）,送电即启动消防主泵，断电停止消防泵。b.受消火栓按钮控制，D3-34接消火栓按钮或压力开关;D3-56接消火栓按钮指示灯（交流24V）,由消火栓按钮启停消防主泵。C,外接电接点压力表D3-9（动针）、D3-10（下限针）启动消防主泵，根据压力自动启泵。d.由面板按钮ISB启动I泵，由面板按钮3SB启动II泵。不论通过哪种方法启动消防泉，只能启动一台，当开关ISA置I主11备时，I泵为主用泵，11泵为备用泵；置11主I备”时，11泵为主用泵，I泵为备用泵。运行中如主用泵发生故障，备用泵在延时后自行投入运行,如需停
3、机,可按停止按钮2SB或4SB停止消防泵的运行。设备面板设有各种状态显示信号灯,并有无源触点（运行、故障信号等）信号输出供易地作显示用（D4-l-8,D4-ll,12）o控制柜调试及试运行1）检查管路系统、电气接线，紧固电气接线特别是主电路的接线，检查柜内各调整元件整定值是否适当。检查触摸屏和变频器的参数设定是否符合现场实际情况。2）手动试机：打开各泵进水阀门，让水充分进入泵腔内，将工作方式选择ISA开关旋至手动档，先通过手动按钮起停I泵或II泵。手动试泵时应注意各泵转向是否正确，运转是否正常，给水管路连接是否良好等。如果有问题，经调整检修后再进行后面的步骤。3）消防泵自动试机：将工作方式开关

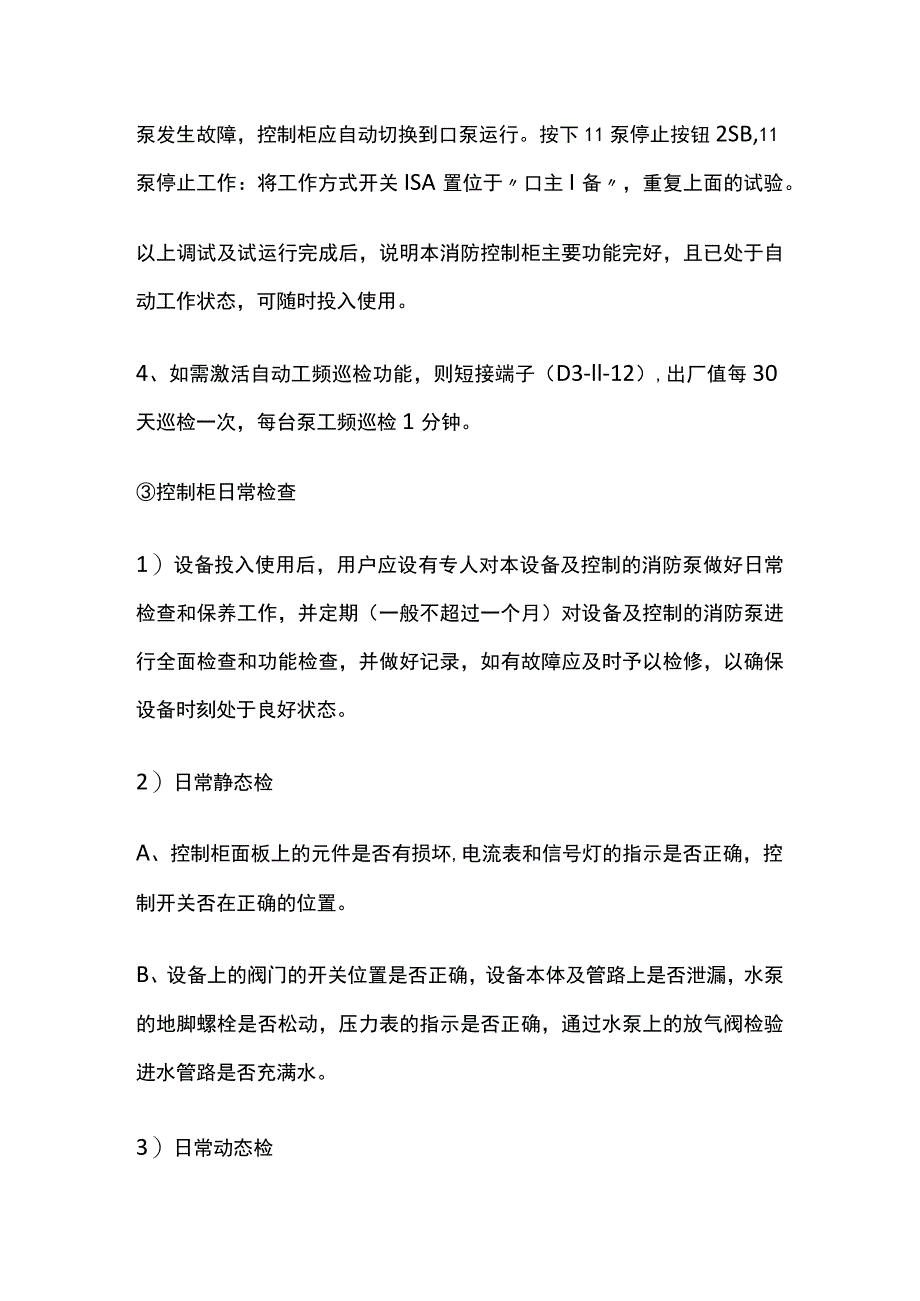

4、ISA置位于1主11备，按照第条第2）小条的方法启动消防主泵，一台泵立即启动运行。慢慢开大出水阀门放水，观察管网压力和水泵电流的变化情况，然后模拟1#消防泵发生故障，控制柜应自动切换到口泵运行。按下11泵停止按钮2SB,11泵停止工作：将工作方式开关ISA置位于口主I备，重复上面的试验。以上调试及试运行完成后，说明本消防控制柜主要功能完好，且已处于自动工作状态，可随时投入使用。4、如需激活自动工频巡检功能，则短接端子（D3-ll-12）,出厂值每30天巡检一次，每台泵工频巡检1分钟。控制柜日常检查1）设备投入使用后，用户应设有专人对本设备及控制的消防泵做好日常检查和保养工作，并定期（一般不超过
5、一个月）对设备及控制的消防泵进行全面检查和功能检查，并做好记录，如有故障应及时予以检修，以确保设备时刻处于良好状态。2）日常静态检A、控制柜面板上的元件是否有损坏,电流表和信号灯的指示是否正确，控制开关否在正确的位置。B、设备上的阀门的开关位置是否正确，设备本体及管路上是否泄漏，水泵的地脚螺栓是否松动，压力表的指示是否正确，通过水泵上的放气阀检验进水管路是否充满水。3）日常动态检A、将工作方式选择开关ISA置手动位，分别开I泵和11泵，观察水泵的地脚螺栓是否松动，水泵的运转是否有杂音，水泵出口的压力表指示是否正确，设备本体及管路上是否泄露,本设备的控制和指示是否正确，如果有问题，立即停止运行进
6、行检修。B、将工作方式选择开关ISA置自动位，启动消防泵，检验消防泵的启动、故障切换功能。使用注意事项1）设备带电时严禁进入消防水池作业。2）本设备内包含危险电压，对之操作请严格遵守行业操作规程。3）禁止非专业人员对本设备接线进行更改，可能造成设备损坏和人员伤害。4）本设备如暂时不安装使用，要储存在通风干燥的场合，避免雨水和湿气浸入。故障分析与排除1）故障现象：启动消防泵后，断路器QF跳闸。产生故障的原因：A、电机线圈相间短路或对线固对地短路。排除方法：更换电机；B、交流接触器相间短路。排除方法：更换交流接触器；C、水泵出口扬程太低。排除方法：关闭或关小水泵出口阀门，启动水泵，然后慢慢开大出口
7、阀门，直至压力升至水泵额定扬程50%以上，再开大阀门。2 ）、故障现象：启动消防泵后，电动机保护器或断相相序控制器动作。产生故障的原因：A、主电路回路缺相。排除方法：找出缺相点，如交流接触器缺相或主电路线路松动，予以更换和修理；B、出口流量过大，造成水泵过载。排除方法：关小出口阀门，减小流量。3 ）、故障现象：自动位时，水泵不能启动。产生故障的原因：A、PLC坏，PLC上指示灯指示不正常或指示灯熄灭。排除方法：更换PLC（换上的PLC里要下载相应的控制程序）oB、工作方式选择开关发生故障。排除方法：更换开关。C、接受联动信号的回路发生故障。排除方法：检修相应的线路和元件。（2）消防水泵与稳压泵
8、调试及试运行由于消防泵为独立运行系统，因此不需要与中控室或厂区PLC下位站作联动，仅需按现场控制柜调试及试运行方法调试及试运行完成现场控制柜即可。起动前准备1）用手拔转电机风叶，叶轮应无卡磨现象，转动灵活。2）打开进口阀门、打开排气阀使液体充满整个泵腔，然后关闭排气阀。3）用手盘动泵以使润滑液进入机械密封端面4）点动电机，确定转向是否正确。起动与运行1）全开进口阀门，关闭出水管路阀门。2）接通电源，当泵达到正常转速后，再逐渐打开出水管路上的阀门，并调节到所需工况，3）注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄漏量3mlh.检查电机、轴承处温升75C,如果发现异常情况，应及时处理。停止
9、1）逐渐关闭吐出管路阀门，切断电源。2 ）关闭进口阀门。3 ）如环境温度低于OoCz应将泵内液体放尽，以免冻裂。4 ）如长期停用，应将泵拆卸清洗，包装保管。泵的维护1）进口管道必须充满液体，禁止泵在汽蚀状态下运行。2）定时检查电机电流值，不得超过电机额定电流。3）泵进行长期运行后，由于机械磨损，可能使机组噪音及振动增大，出现泄漏及性能下降。这时，应停车检查。必要时可更换易损件（如轴承、机械密封、叶轮等），机组大修期一般为一年。注意事项1）不可将管路重量加在泵上，以免造成泵体变形损坏。2）泵运行前必须打开机封部位的放气阀放气，同时用手盘动泵使液体进入机械密封端面，防止机封端面烧损。3）必须控制出口阀门，避免泵在超大流量下运行，损坏电机或造成汽蚀。
