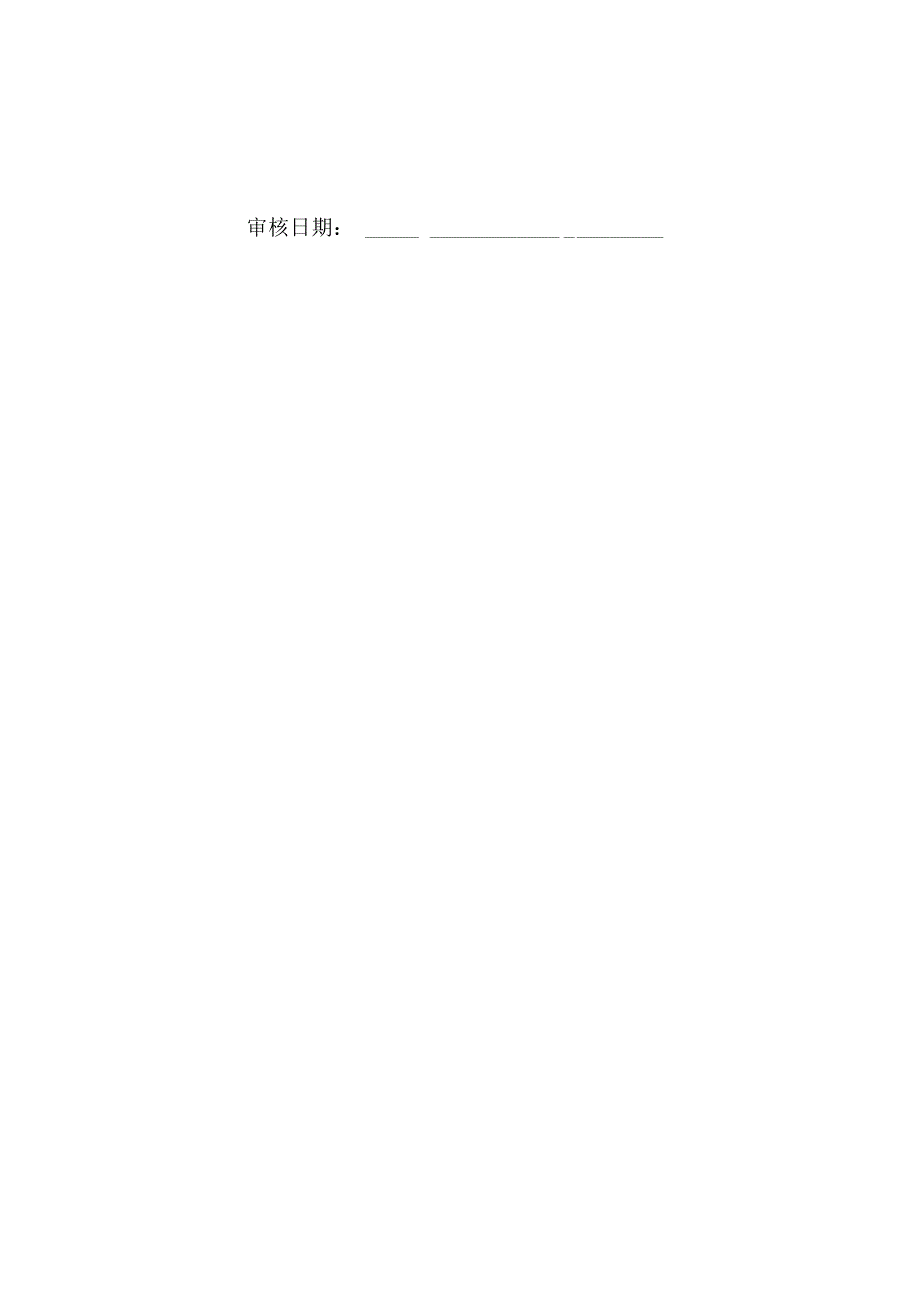

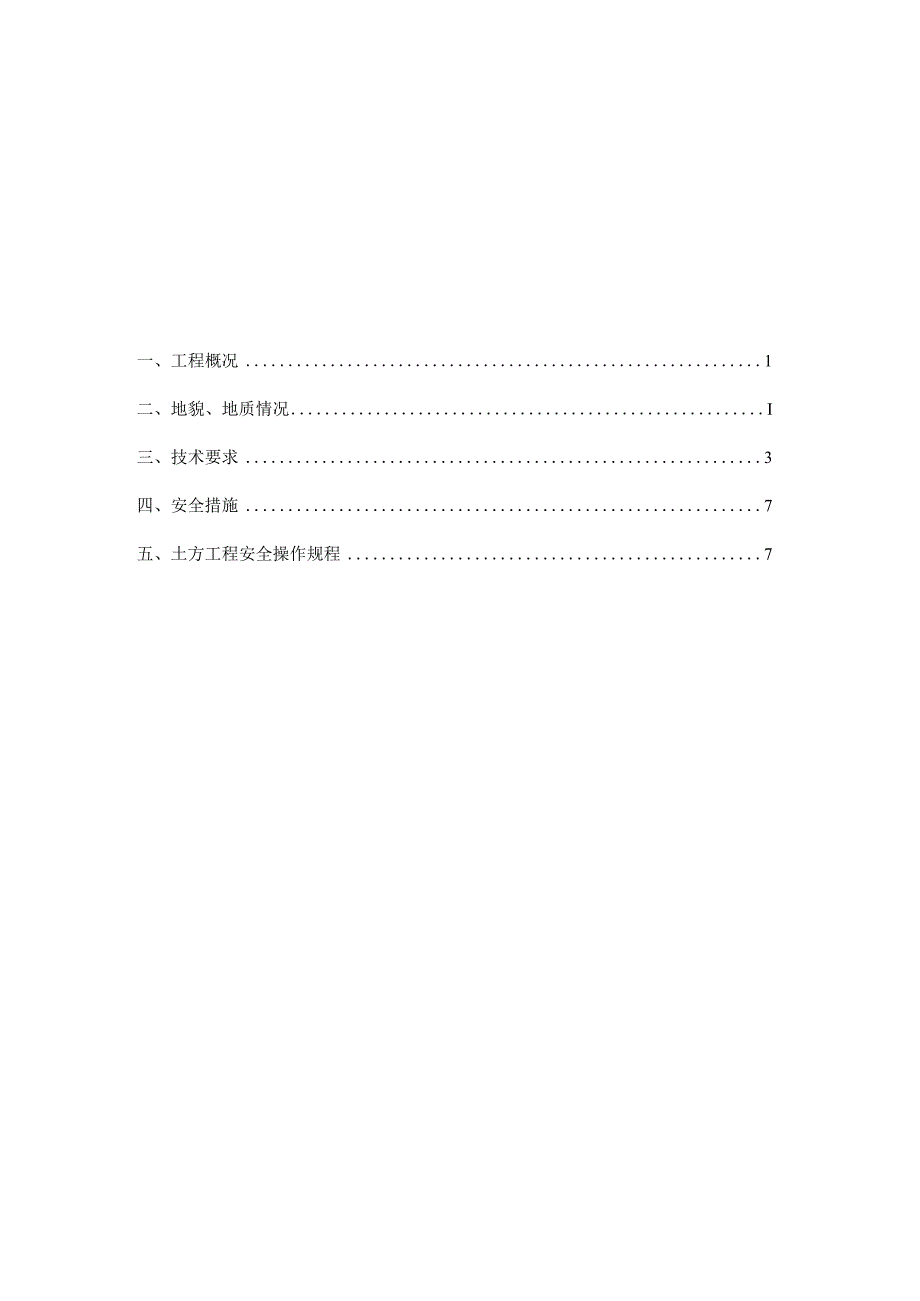

1、i“l3,tX,0j11L口5l土方开挖专项施工方案工程名称：长春市名都首期二标3#楼施工单位：南通英雄建设集团有限公司编制人：编制日期：审核人：审核日期：一、工程概况1二、地貌、地质情况I三、技术要求3四、安全措施7五、土方工程安全操作规程7一、工程概况本工程位于长春市西南部、富饶河以南，102国道以北，开运街以东。3#楼地上建筑结构为二个单元联体群楼全长63.55m建筑面积3770.74痛，总层数33层建筑。本工程为桩基独立承台基础分两种：PHJA400(95)两桩、三桩。地面0.000相当于设计标高-0.25m。1、承台基坑底标高为-2.25m,其中电梯承台基础为-3.25m,现在自然地
2、面最低标高大约在-0.5Onb基础挖土深度为1.75In(其中电梯承台2.75)；2、地梁开挖底标高为-2.25m；3、地沟结构墙高为2080mm(554mm、1000mm),开挖最深深度在1.95m(0.174m、0.62m)0二、地貌、地质情况1、工程地质件：长春市位于松辽凹陷的东北边缘，是中朝地台的一部分，古生代时期的沉积物较少，附近有奥陶纪灰岩，局部有二叠纪地层出露，在中生代地台下降，在东部山区有侏罗纪的沉积层。长春基岩有厚白垩纪泥质砂页岩陆相沉积，第四纪中更新世有长白山岩浆活动。长春市的地貌态属于波状台地和一级阶地。白垩纪泥岩和泥质砂岩构成基底，台地的覆盖层230m左右厚的粘性土层，
3、底部为厚度不等的砾砂层。东部为伊通河一级阶地，上部为舍少量有机质的粘性土，下部为中、粗砂，砾砂层。长春天气为夏季酷热多雨。2、地质资料情况：第层，杂填土，杂色，黑色，褐色，由碎石、碎砖块、粘性土等回填，密度不均，局部地段下部为索填土及耕表土，含植物根系，受人为活动影响，该层厚度变化大，分布不均，层厚为0.503.80米。第层，粉质粘土，黄褐色，褐色，软塑-可塑状态，湿，中等压缩性，局部高压缩性，层厚0.007.60米。第T层，粉质粘土，黄褐色，褐色，可塑状态，湿，中等压缩性，局部高压缩性,层厚0.008.00米。第层，粉质粘土，褐色，黄褐色，可塑状态，饱和，中等压缩性，层厚1.80- 8.30
4、米。第层，粉质粘土，褐色，灰黄色，灰黑色，饱和，中等压缩性，本次勘察提示最大层厚为4.8米。第层，粉质粘土混砂，褐色，灰黄色，灰黑色，局部含有有机质，有腥味,局部混粉细砂，局部为中砂，饱和，中等压缩性，本次勘察揭示最大层厚为7.60米。第层，全风化泥岩，棕红色，紫红色，泥岩风化成硬塑粘土状，结构被破坏。标准贯入实验平均击数泥岩小于50,向下密实度增加，局部夹砂岩透镜体,厚度不一。本次勘探提示层厚最为5.70米。第层，强风化泥岩，棕红色，泥岩风化成坚硬粘土状及碎块状，结构大部分被破坏，岩石坚硬程度分类为极软岩，岩体破碎，岩体质量等级分类可为V类，标准贯入实验平均击数大于50击。小于100击，向下
5、密实度增加，局部夹砂岩透镜体，厚度不。本次勘探揭示层厚最大为5.10米。第层，由风化泥岩，棕红色，泥岩风化成整体块状，结构少部分被破坏，岩石坚硬程度分类为极软岩，岩体较破碎，岩体质量等级分类可为V类，标准贯入实验平均击数大于100击，局部夹砂岩透镜体，厚度不。该层未揭穿。地基土承载力：岩土层序号岩土名称承载力特征值兔（kPa）土工实验计算值原位测验计算值标贯测验计算值推荐值粉质粘土130120120T粉质粘土165150160粉质粘土180170170粉质粘土240270260粉质粘土混砂210200200全风化泥岩300280280强风化泥岩350350中风化泥岩500500桩基础承载力估算
6、参数:岩土层序号岩土名称预应力混凝土管桩侧阻力特征值qsiakPa端阻力特征值qpakPa粉质粘土18T粉质粘土21粉质粘土28粉质粘土混砂34全风化泥岩28强风化泥岩603000中风化泥岩6000三、技术要求1、考虑施工场区建筑原料堆放及有利于挖出土方回填的价值、节省工程费用。1.1 基础为独立承台，不考虑于整体大面积开挖，将每个承台独立开挖，同时把地沟基础也开挖出来，从西侧向东侧退着开挖。1.2 、因3#、4#基础同时开挖，外运土（倒运土）方量较多，所以将分成两个施工阶段进行，先开挖3#楼基础，待结构承台、地沟完成后；然后开挖4#楼塔楼底下裙房地沟，把开挖的土方使用于回填3#楼基础。2、依
7、据工程自然场地状况，地面较为平整，结合设计图纸及勘察报告，场区内第、层土为杂填土及粉质粘土,通过现场地表、地下水试点开挖及原来塔吊基坑、完成的部分地沟来看，场区地下土质含水饱和，故必须在施工中采用有效措施降水，才干保证土方工程的顺利进行，否则，将直接影响本工程的施工进度，所以最节约的有效降水措施开挖比设计基坑低100Omm集水坑，采用抽水机降水，初估3#楼裙房部分基础设于基坑周围东、西、南向临边至少应为4个集水坑、北侧使用于完成的地沟及塔吊基坑降水，排水采用潜水式排污泵200WQ300-25-37kW。3、地表积水外排为保证基础土方开挖顺利进行，地表土透水及时排除，应依据建设面积场区域的情况,
8、在场区周边内设置临时集水井，集水井的开挖在基坑开挖的同时进行。集水坑的排水为了不污染市政排污管道，集中排于围挡外一集水坑沉淀在排进市政排污管道。具体地位见附图。并且专派降水人员观察水位及时开关水泵，将地表水或地下水排出。4、过剩土临时弃土将基础工程开挖的有使用于回填的土方，观场内地面预留未开挖面积，部分存放于基坑，过剩的临时弃放采用泥头车装卸于4#楼东侧一水坑旷地，待以后场区回填剩土再联系弃土场外运弃放。5、基坑挖土（1）技术准备1、施工方法的确定：依据工程场地限制及地质勘探质料，基坑土方开挖采用放坡，基坑、沟槽底四周或两侧预留支模工作面300mm,机械后退开挖的方法边坡放坡系数采用1:0.7
9、50.67。2、图纸核实：现场工程师、放线员在施工前必须将图纸有关坐标、轴线尺寸、标高、等进行核实，并依据现场实际情况进行复测，并将所测资料上报监理及建设单位。如发现问题应及时与建设单位、监理、设计联系处置，核实无误后方可施工。3、技术交底。对进场施工的一切人员应由现场责任工程师进行技术、安全交底，并做好施工记载。（2）测量放线1、控制坐标：依据施工图纸和建设单位提供的坐标点、水准点、进行闭合复测，按建筑物轴线定位，建立永久控制点（上墙或挖坑立桩用混凝土围墩）。核实无误后，依据设计基础平面图测设出土方开挖边线，复核无误后办理预检手续并申请业主监理验收，验收合格后方可进行土方开挖。2、平面轴线控
10、制网：基点建立时用全站仪，依据建筑物角点地位分别建立基点，水平角采用左右角观察法测量三测回，距离单程四测回。测放出各大角交点，核实精确无误后就能够此为准。然后依据图纸的实际情况用全站仪或经纬仪把垂直于建筑物主物主轴线的控制线测放出来，测放出后应进行闭合，从而成了一个平面控制网。闭合后能够把轴线引到建筑物外部，避免基点毁坏。在控制网建立以后，由我司会同监理进行复核，复核精确后填写工程基线复核签证单和单位工程坐标定位测量记载表。3、水准控制网：使用甲方提供的测量点上的高程，用水准仪，准测放标高：、依据甲方提供的国家水准点标志，用水准仪将水准点精确地引测到施工现场附近便于监控的相应地位上，用于监控的
11、水准点地位应牢固稳定、不下沉、不变形。建筑物至少有2个水准控制点能够控制。、高程的引测进行往返一个测回，闭合误差值在允许范围内，可按水平距离比例相应修正。4、外控网的建立:建筑物在基础承台结构完成后测放轴线,在首层回填浇捣地骨前，将其轴线引至建筑物外围地坪上(不容易破坏的地方)，并以此建立测量外控网线，此外控网线相当重要，在首层地骨完成后，须将外控网线重新引回建筑物内作为构筑物的内网控制线，同时将此外控网的轴线继续向引出到外围硬化路线和边坡上，做成基点并用全站仪复核，作为日后的测量依据。向外引出后的外控制网线须在楼层结构完成后再进行一次测量。5、内控制网的建立：基础结构完成后，将测放的主轴线控
12、制线引至建筑物外围的地坪上，待首层地骨施工完毕后再重新引回室内，在建筑物内建立内控点。6、测量仪器：测量仪器使用前应送检标定合格后方可使用，施测进程如再阳光曝晒的天空作业下，用采用遮阳伞掩盖保护。7、也可采用坐标外控仪器测站及后视测站，以轴线或控制边线放样。设置坐标测站及后视测站可在于现在完成的裙房部分楼面上。(3)开挖技术要求施工步骤准备工作完善后，开头挖土。挖土采用反铲挖掘机，自卸汽车运,弃土场用推土机或挖掘机，将卸完的土料平整、修路，顺利堆土。因基础为独立承台桩基础必须考虑挖土清理桩边土方，挖掘机采用120型小型机械，开挖至设计底高程往上20Omnb余下部分土方采用人工挖土。依据地质情况
13、土质类型为一、二、三类，基坑开挖为机械坑上作业按规范要求放坡系数为1:0.75-0.67；混凝土基础支模板必须考虑边侧300mm宽操作工作面。挖土顺序：挖土应从场地西侧开头，由东向依次循环交错进行。挖土前，应由放线员用白灰精确放出挖土边线，基础梁及承台两侧留30OmIn工作面，按放坡坡比结合地面高程加宽坑顶、坑底加宽30Onlm工作面。挖土时，测量人员应跟踪检查，随时测量标高，严禁超挖。不同基坑、沟槽在设计坑底标高以上预留20Omm厚度土方，采用人工挖土，禁止机械开挖过深破坏扰动原表土层，人工挖出的土应存放在基坑上空地上，采用结构成型后人工回填夯实。坑边堆土高度必须离基坑距离5001000mm
14、,堆放高度不许高于1.50m。人工挖土完毕,应进行基础桩头的凿除，凿桩头采用气氛压缩机并配合风镐，在距设计标高IOonlm时，采用人工辅以铁钳子凿桩头直至设计标高，（即预留锚入承台Ioonlm,含垫层必须20Omm）O集水井因本工程占地面积较大，况且是独立承台，必须在周围采用集水坑降水，排除建筑区域内表土或地下水，采用矩形集水坑，开挖坑底标高比设计基础标高低500IOoOmn1,坑底宽度为100OXlOOOmm,坑顶宽度按坡比放坡加宽，坑底防御降水时坑坡坍塌，能够采用预制混凝土排水管中500下放一节，以便随时将基础积水排出O7、基础桩保护因挖土时基础桩混凝土尚未到达设计强度，故挖土时挖掘机严禁
