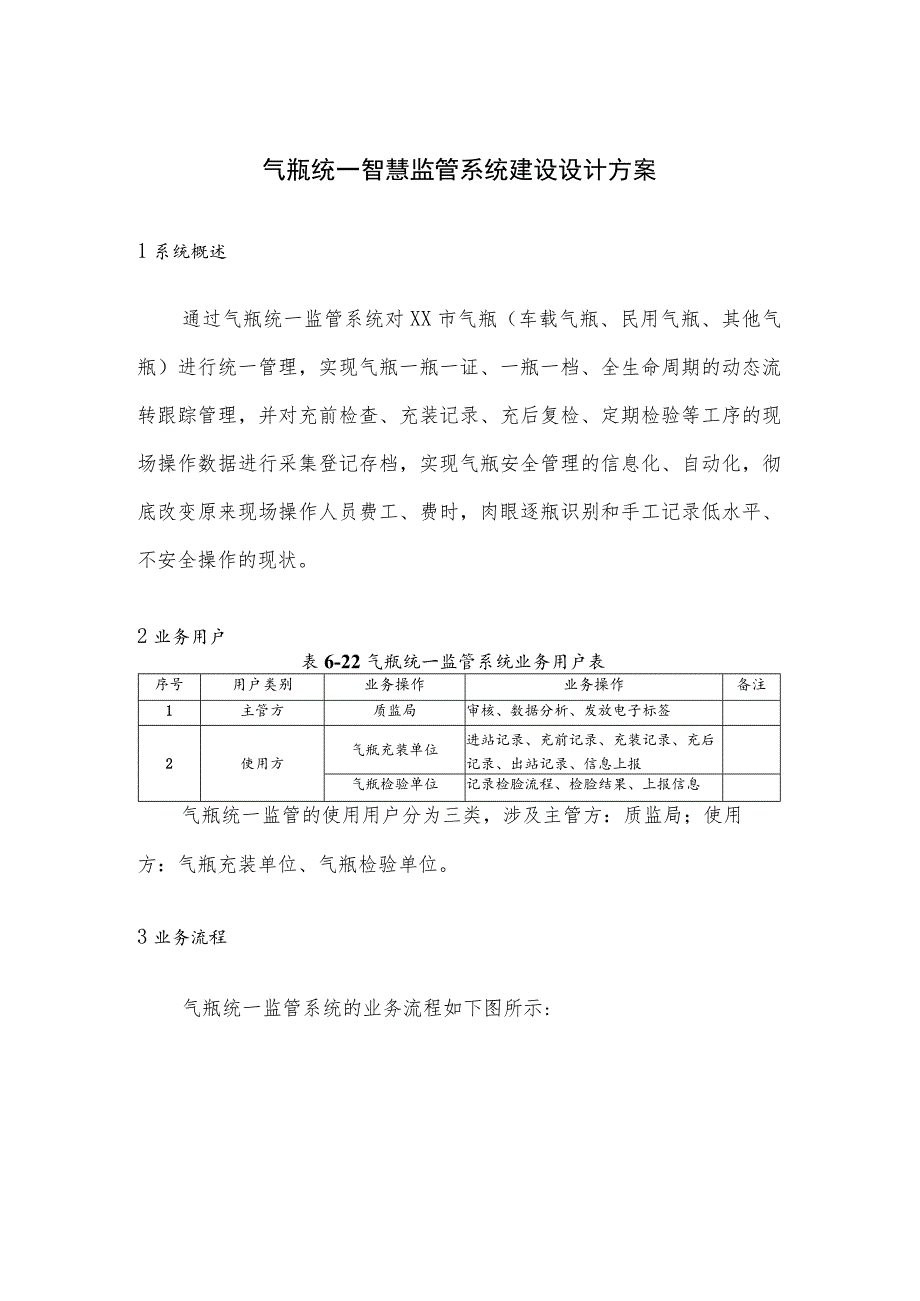

1、气瓶统一智慧监管系统建设设计方案1系统概述通过气瓶统一监管系统对XX市气瓶（车载气瓶、民用气瓶、其他气瓶）进行统一管理，实现气瓶一瓶一证、一瓶一档、全生命周期的动态流转跟踪管理，并对充前检查、充装记录、充后复检、定期检验等工序的现场操作数据进行采集登记存档，实现气瓶安全管理的信息化、自动化，彻底改变原来现场操作人员费工、费时，肉眼逐瓶识别和手工记录低水平、不安全操作的现状。2业务用户表6-22气瓶统一监管系统业务用户表序号用户类别业务操作业务操作备注1主管方质监局审核、数据分析、发放电子标签2使用方气瓶充装单位进站记录、充前记录、充装记录、充后记录、出站记录、信息上报气瓶检验单位记录检脸流程、

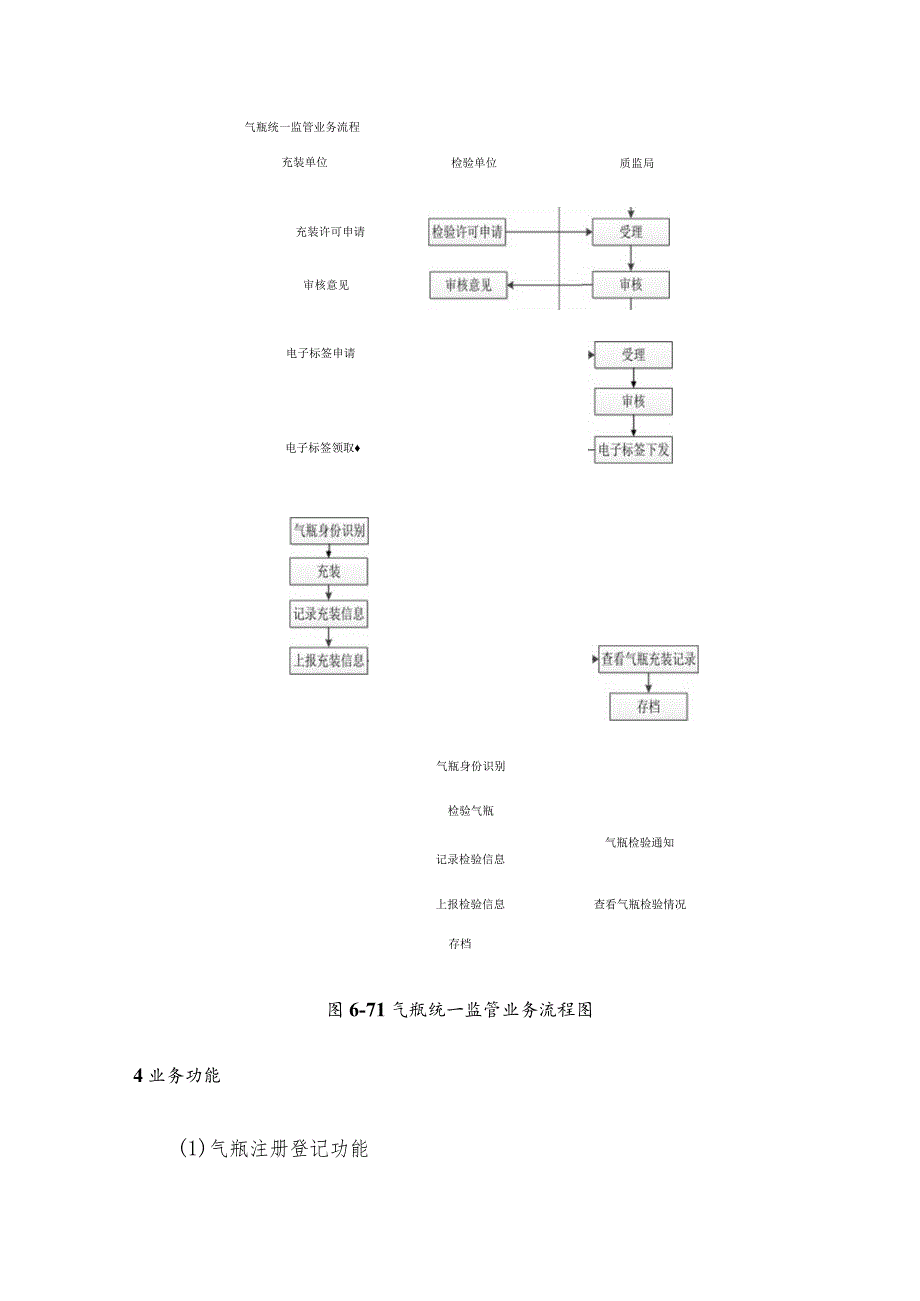

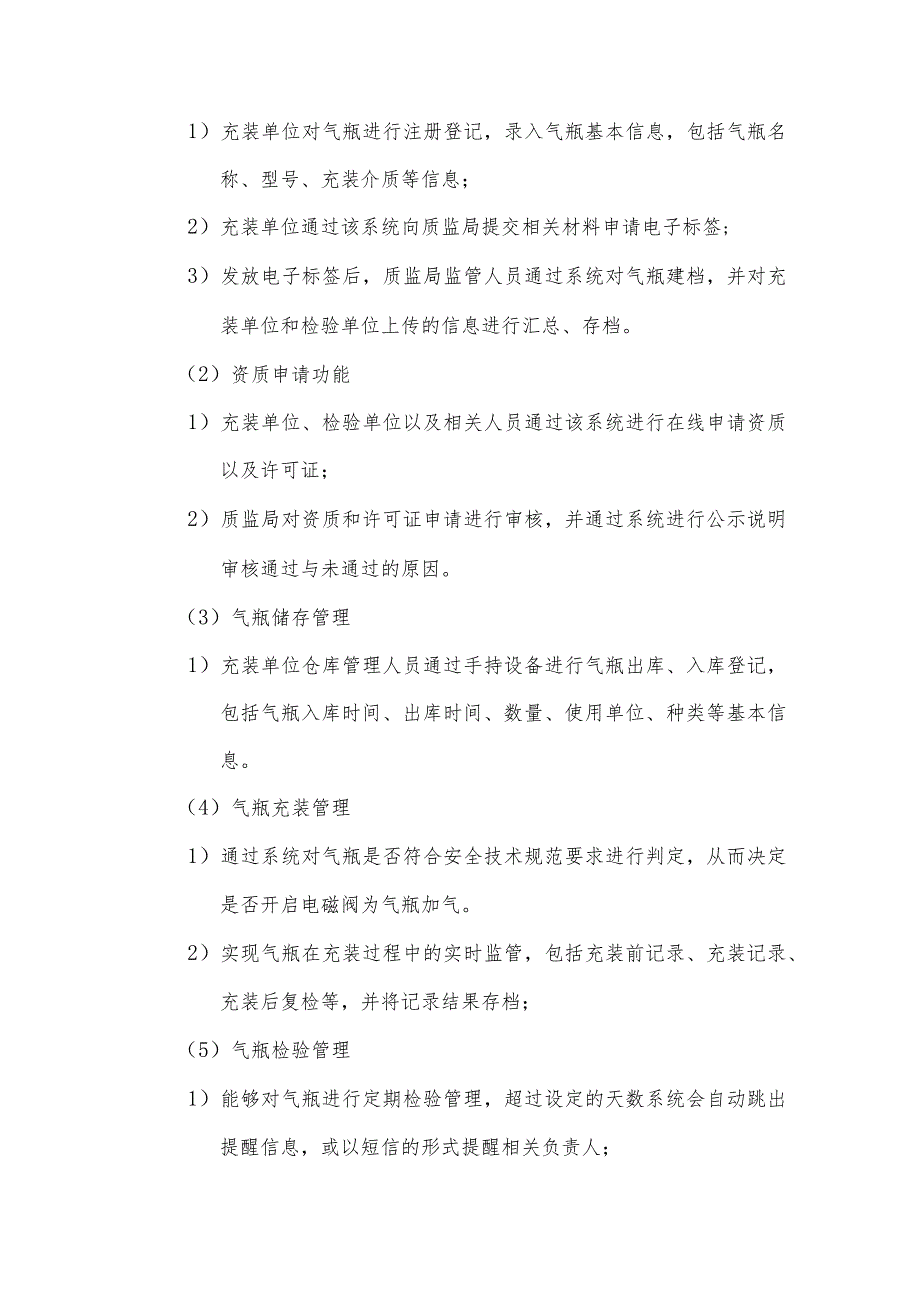

2、检脸结果、上报信息气瓶统一监管的使用用户分为三类，涉及主管方：质监局；使用方：气瓶充装单位、气瓶检验单位。3业务流程气瓶统一监管系统的业务流程如下图所示:气瓶统一监管业务流程充装单位检验单位质监局充装许可申请审核意见电子标签申请电子标签领取气瓶身份识别检验气瓶记录检验信息气瓶检验通知上报检验信息查看气瓶检验情况存档图6-71气瓶统一监管业务流程图4业务功能(1)气瓶注册登记功能1）充装单位对气瓶进行注册登记，录入气瓶基本信息，包括气瓶名称、型号、充装介质等信息；2）充装单位通过该系统向质监局提交相关材料申请电子标签;3）发放电子标签后，质监局监管人员通过系统对气瓶建档，并对充装单位和检验单位上
3、传的信息进行汇总、存档。（2）资质申请功能1）充装单位、检验单位以及相关人员通过该系统进行在线申请资质以及许可证；2）质监局对资质和许可证申请进行审核，并通过系统进行公示说明审核通过与未通过的原因。（3）气瓶储存管理1）充装单位仓库管理人员通过手持设备进行气瓶出库、入库登记，包括气瓶入库时间、出库时间、数量、使用单位、种类等基本信息。（4）气瓶充装管理1）通过系统对气瓶是否符合安全技术规范要求进行判定，从而决定是否开启电磁阀为气瓶加气。2）实现气瓶在充装过程中的实时监管，包括充装前记录、充装记录、充装后复检等，并将记录结果存档；（5）气瓶检验管理1）能够对气瓶进行定期检验管理，超过设定的天数系
4、统会自动跳出提醒信息，或以短信的形式提醒相关负责人；2)检验单位将检验结果定期上报到质监局。(6)统计分析功能1)可对气瓶的生产数量、检验周期、充装记录、检验记录等数据进行汇总分析，掌握气瓶的监管状态。5技术方案从建设内容上看，气瓶统一监管系统包含两部分内容，分别是前端硬件建设和气瓶统一监管软件。其中前端硬件建设包括气瓶电子标签和手持终端设备，气瓶统一监管软件包括气瓶注册登记管理模块、资质监管模块、气体经营管理模块、气瓶充装管理模块、气瓶检验管理模块、气瓶统计分析模块。系统的总体架构图如下图所示：气瓶统一监管子系统图6-72气瓶统一监管系统系统框架示意图气瓶统一监管系统涉及两部分前端数据信息采
5、集和业务信息处理系统。前端在全市气瓶上安装电子标签，一期选择二氧化碳气瓶和车载气瓶共约20500个，其中充装站有8家，检验单位有2家。质监局通过前端采集到的数据信息，对气瓶的状态进行实时监管,及时了解各气瓶的充装、检验信息，提高对气瓶使用安全的监管力度。具体系统部署架构如下图所示:图6-73气瓶统一监管系统部署架构图(1)气瓶前端硬件建设1) 气瓶电子标签电子标签采用防金属屏蔽、耐高温材料和防频点漂移材料的选型、防转移粘贴封装形式，谐振频率为高频频段。在一期建设中主要包括二氧化碳气瓶和车载气瓶约20500个，需电子标签约25000个。2) 手持终端设备本系统采用符合在危险场合中使用的防爆型电子
6、标签读写器，支持IS0/IEC15693通信协议，内含SAM卡模块，采用折叠型天线，可方便在气瓶瓶体表面狭小空间内操作，手持终端的工作频率要与电子标签的谐振频率一致。一期主要涉及八家充装单位，两家检验单位，共需约100台手持终端。(2)气瓶统一监管软件1) 气瓶注册登记管理模块气瓶信息录入将气瓶基本信息进行录入登记，气瓶基本信息主要包括：气瓶名称、型号、编号、重装介质、重量、容积等。在该系统上可以对企业的基本信息和气瓶基本信息进行录入、修改、删除等操作，删除企业的同时也删除企业的气瓶信息，但是如果本企业气瓶已安装电子标签,需报维护单位删除气瓶信息。充装单位除了有电子版的注册登记信息外，还要保留
7、纸质版的注册登记表。电子标签签发充装单位将气瓶登记信息和纸质注册登记表提交到质监局，质监局对气瓶登记信息进行审核，审核通过后质监局将电子标签下发到充气瓶档案管理气瓶在进行充装时充装站会发放电子标签，电子标签发放后系统会对气瓶建档，主要是为充装单位和检验单位通过该系统上传的数据进行汇总并存档。气瓶档案主要包括以下几个方面的内容：气瓶的产品质量合格证明、使用维护等文件；气瓶使用证、注册登记表；气瓶充装记录报告；气瓶定期检验报告和定期自行检查记录表；气瓶日常使用状况记录表；气瓶维修、改装的有关技术文件；气瓶故障和事故记录等，气瓶建档时需将相关纸质文件的扫描件上传到该系统并存档,系统支持照片上传和打印
8、功能。2) 资质监管模块气瓶资质监管包括单位许可申请和人员资质申请。许可证申请业务流程如上图，气瓶充装单位、检验单位获得许可证包括申请、受理、鉴定评审、发证前公示、审批、发证等程序。申请单位在线填写申请书，并附相关材料附件，该模块支持打印功能。质监局对申请材料进行审查，并派相关人员现场确认，在该系统上进行公示说明受理与不受理的原因。人员资质申请气瓶充装人员、气瓶检验人员等均需要相应的资格证书才能对气瓶进行充装、检验，充装人员和检验人员在系统上申请充装许可证和检验许可证。通过审核后为每位员工配发一张唯一的用户卡，在其进行作业操作时系统自动判断其合法性及权限。操作完成后，读写设备将员工操作情况与所
9、获取的操作信息一并上报到系统中。人员资质申3)气瓶存储管理模块仓库管理人员对气瓶进行分类管理，通过手持设备进行入库登记，记录气瓶的数量、种类、是否合法、入库时间等信息，气瓶在出库交付用户使用时要进行出库登记，登记气瓶出库时间、使用单位、种类等基本信息。4) 气瓶充装管理模块用户充装气体时，充装站的工作人员首先对气瓶的电子标签进行扫描，确认身份，并对充装站、换气站的气瓶进行动态统计及管理,操作人员可以通过读卡器获取当前气瓶的若干基本信息。充装管理模块可以与固定式读卡器或者PDA、气瓶数据库进行数据交换，可对那些不符合充装规定的气瓶或无电子标签的气瓶强制拒绝充装。 气瓶充装前检查记录气瓶充装前检查
10、的内容包括：气瓶型号规格、制造钢印、检验钢印，外观检查、瓶体损伤、安全附件、检验日期等，按批逐项记录,并存入气瓶档案。对于新购置工业气瓶必须逐只抽真空处理并作相应记录。 气瓶充装记录严格按操作规程进行充装，充装过程中应考虑不同种类气瓶的充装压力、温度、速度、充装量等，充装过量及压力、温度、速度不符合规定时，系统会自动拒绝充装，避免发生危险。对于未经充装前检查的气瓶、未抽空处理的气瓶、充装前检查记录不合、不正确、不真实的气瓶，系统也会自动报警提醒。充装完成后要将充装时间、充装介质、充装人员等信息录入到充装登记表中。 气瓶充装后复检记录气瓶充装后检查的内容包括：复称、附件、泄漏、变形、充装记录等，
11、记录气瓶充装后复检结果，并存档。过量充装或欠量充装的气瓶、未粘贴合格标签的气瓶、泄漏及变形的气瓶、附件不全的气瓶、未填写充装检查记录的气瓶通过手持设备进行登记备案并可将不合格的气瓶状态拍照上传到该系统。充装后复检不合格的气瓶不得出站交付使用。人员管理气瓶充装时，手持机通过员工卡识别员工身份，气站有作业员工证的充装人员在通过手持机的身份识别后用手持机扫描电子标签读取气瓶信息，并通过系统对气瓶是否符合安全技术规范要求进行判定,从而决定是否开启电磁阀为气瓶加气。5) 气瓶检验管理模块检验单位派至少2名工作人员进行气瓶检验，系统将不同类型气体的检验流程记录下来，同种气瓶均按该流程来进行检验。检验人员首
12、先通过PDA获知气瓶相关信息(对于无电子标签的气瓶不检验，同时上报系统)，根据上报到系统的检验流程进行检验，同时将检验的过程和结果上报系统，系统将自动备案并将检验结果发送至监管部门。对于即将到期未检、超期未检的气瓶系统会自动报警提醒或以短信的形式通知给相应的人员。6) 气瓶统计分析模块统计分析是实现统计优质化的主要手段，把收集的气瓶监管相关统计数字经过多次加工处理，进行系统地、深入地分析转换成各种有用的信息，以辅助质监局监管人员决策、监管指导。本模块对气瓶的全环节，包括生产、销售、使用、充装、检验、报废等环节产生的数据进行统计分析，通过统计分析生成的报表来了解各个过程存在的问题，将这些问题及时
13、反映给相关部门负责人。 气瓶使用登记数据管理气瓶有很多种类包括无缝气瓶、焊接气瓶、溶解乙焕气瓶、液化石油气钢瓶、低温绝热气瓶和车用气瓶等。气瓶生产阶段需要对各类气瓶的生产数量、使用年限、检验周期等内容进行统计分析。在生产阶段要对各类气瓶分开管理，通过对生产阶段数据的分析以对气瓶进行更高效的分类管理并了解不同种类气瓶所充装的介质以及所能承受的温度、压力等，以便于今后对气瓶更安全储存。统计分析结果可以以柱状图、折线图、饼状图等形式展现，该图形可以导出到本地电脑上或其他移动设备上，也可以直接打印出来。 气瓶充装数据管理气瓶充装阶段需要对各类气瓶充装前、充装中、充装后的记录信息进行统计分析，了解不同种
14、类气瓶充装的气体量、充装速度以及不同种类气瓶的环境温度、公称压力、公称容积等。 气瓶检验数据管理气瓶检验阶段需要对气瓶的上次检验日期、本次检验日期、使用年限、检验周期、报废情况等内容进行统计分析，充分了解气瓶的现状，对有问题以及即将报废的气瓶及时反映给质监局以便及时处理,预防事故的发生。6系统配置表6-23气瓶统一监管系统配置表I序号圾备名称I主要指标I单口数LI一气瓶统一监管软件1气瓶注册登记管理模块将气瓶基本信息登记，并建档，为充装单位签发电子标签套12资质监管模块对充装单位、检验单位资质和充装、检验人员资格申请进行审核套13气瓶储存管理模块仓库管理人员通过手持设备对气瓶进行入库登记和出库
15、登记，将气瓶信息动态添加到库中套14气瓶充装管理模块对气瓶进站、充前、充装、充后信息进行记录套15气瓶检验管理模块对气瓶进行定期检验，超过设定的天数系统会自动报警提醒，将检验结果上报套16气瓶统计分析模块对气瓶充装、检验等数据信息进行统计分析套1二主要硬件1气瓶统一监管系统应用服务器虚拟机配置需求：CPU：16核内存：32G硬盘：600G台1统一纳入数据中心考虑2气瓶统一监管系统数据库服务器统一纳入数据库集群台1统一纳入数据中心考虑3电子标签频率：13.56MHZ使用温度：T(TCto-50CC抗低温：-2or抗高温：+75(个250004手持设备处理器：双核IGARMCorte-A9内存：4GMBROM+IGMBRAM屏幕：3.5英寸工业电容屏通讯：支持无线广域网WIFI无线局域网台1005加注识别器气站加注前端设备上用于读
