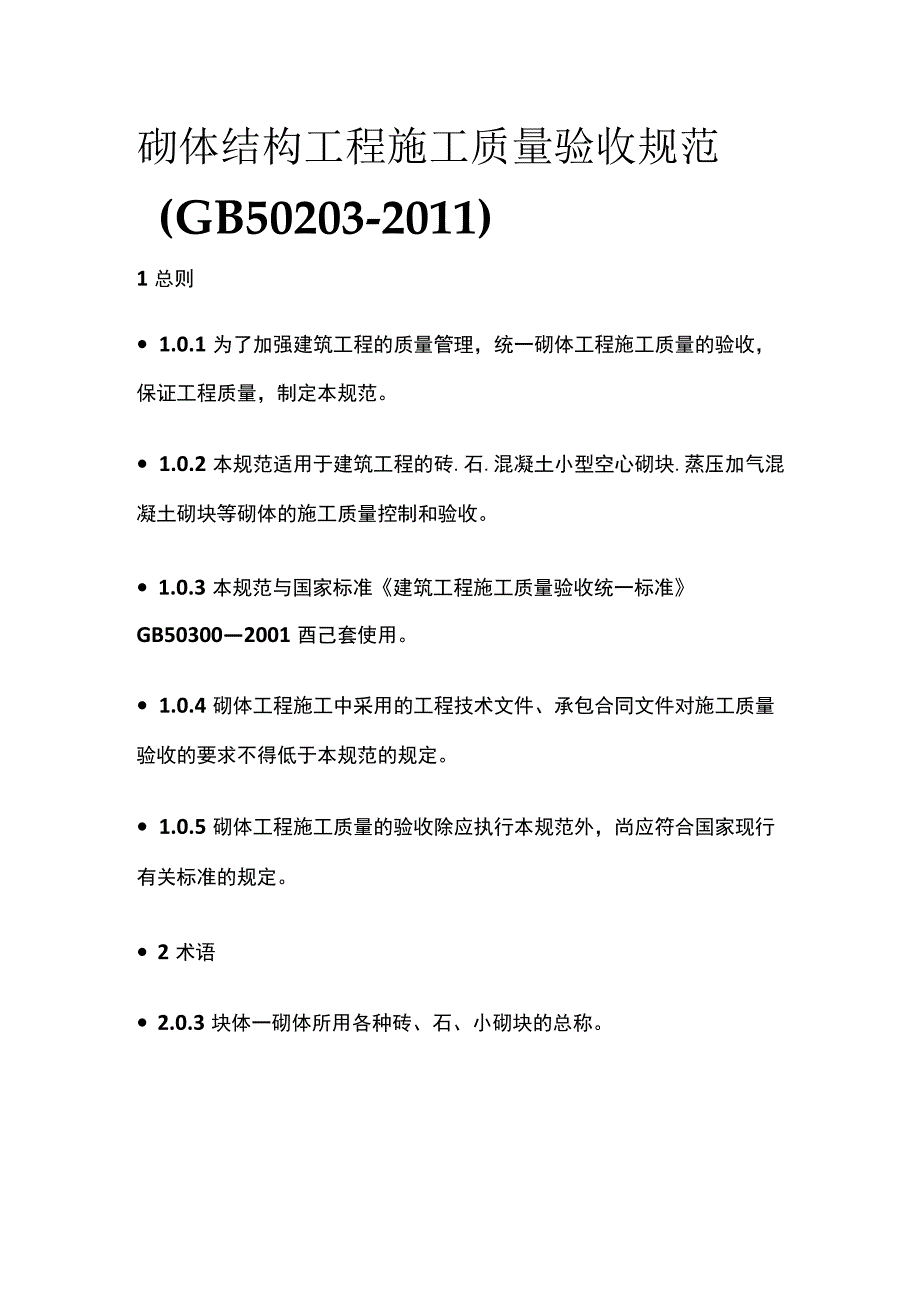

1、砌体结构工程施工质量验收规范(GB50203-2011)1总则 1.0.1为了加强建筑工程的质量管理，统一砌体工程施工质量的验收，保证工程质量，制定本规范。 1.0.2本规范适用于建筑工程的砖.石.混凝土小型空心砌块.蒸压加气混凝土砌块等砌体的施工质量控制和验收。 1.0.3本规范与国家标准建筑工程施工质量验收统一标准GB503002001酉己套使用。 1.0.4砌体工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。 1.0.5砌体工程施工质量的验收除应执行本规范外，尚应符合国家现行有关标准的规定。 2术语 2.0.3块体一砌体所用各种砖、石、小砌块的总称。2

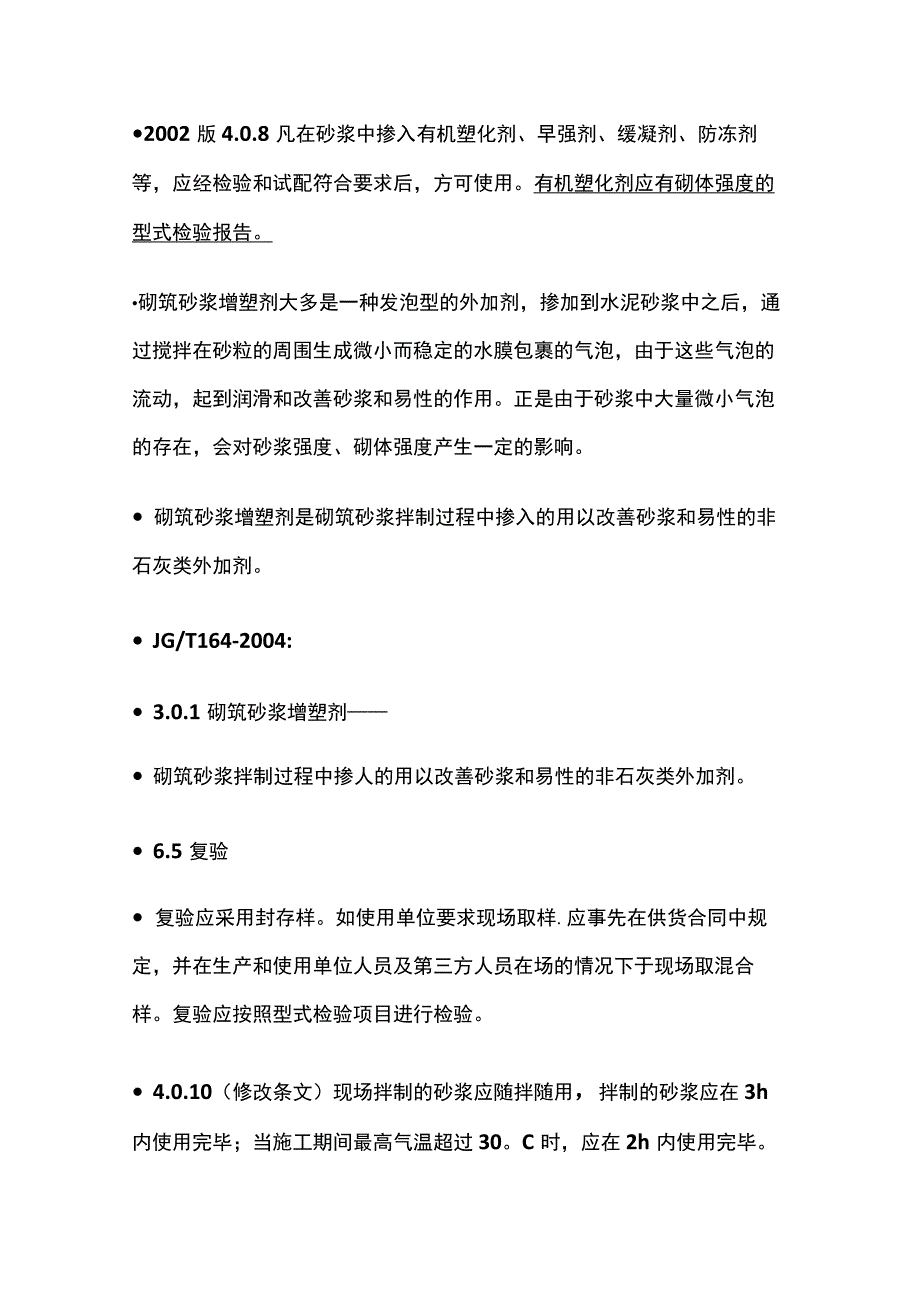

2、002版4.0.8凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。砌筑砂浆增塑剂大多是一种发泡型的外加剂，掺加到水泥砂浆中之后，通过搅拌在砂粒的周围生成微小而稳定的水膜包裹的气泡，由于这些气泡的流动，起到润滑和改善砂浆和易性的作用。正是由于砂浆中大量微小气泡的存在，会对砂浆强度、砌体强度产生一定的影响。 砌筑砂浆增塑剂是砌筑砂浆拌制过程中掺入的用以改善砂浆和易性的非石灰类外加剂。 JG/T164-2004: 3.0.1砌筑砂浆增塑剂 砌筑砂浆拌制过程中掺人的用以改善砂浆和易性的非石灰类外加剂。 6.5复验 复验应采用

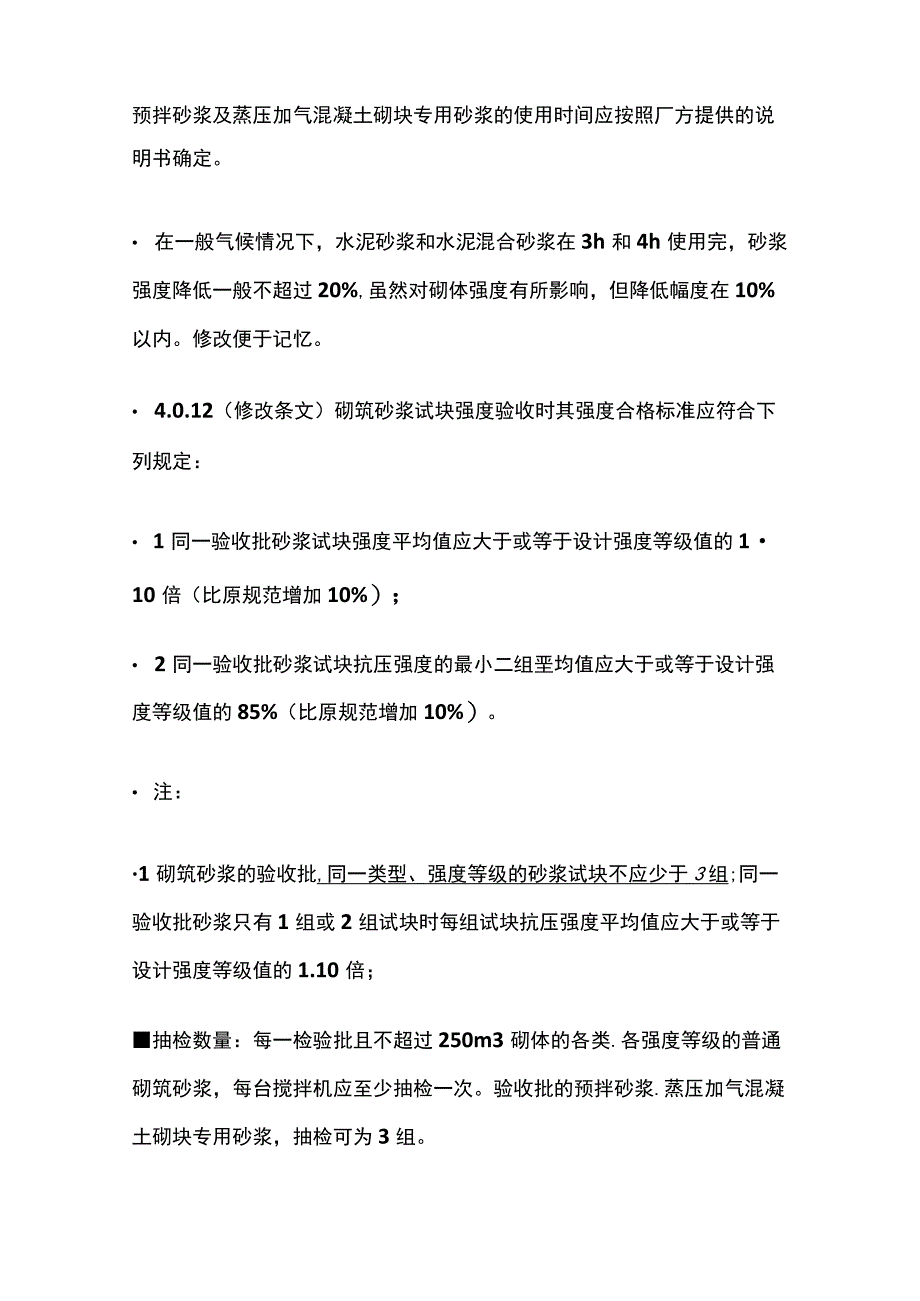

3、封存样。如使用单位要求现场取样.应事先在供货合同中规定，并在生产和使用单位人员及第三方人员在场的情况下于现场取混合样。复验应按照型式检验项目进行检验。 4.0.10（修改条文）现场拌制的砂浆应随拌随用，拌制的砂浆应在3h内使用完毕；当施工期间最高气温超过30。C时，应在2h内使用完毕。预拌砂浆及蒸压加气混凝土砌块专用砂浆的使用时间应按照厂方提供的说明书确定。 在一般气候情况下，水泥砂浆和水泥混合砂浆在3h和4h使用完，砂浆强度降低一般不超过20%,虽然对砌体强度有所影响，但降低幅度在10%以内。修改便于记忆。 4.0.12（修改条文）砌筑砂浆试块强度验收时其强度合格标准应符合下列规定： 1同一
4、验收批砂浆试块强度平均值应大于或等于设计强度等级值的110倍（比原规范增加10%）； 2同一验收批砂浆试块抗压强度的最小二组垩均值应大于或等于设计强度等级值的85%（比原规范增加10%）。 注：1砌筑砂浆的验收批,同一类型、强度等级的砂浆试块不应少于3组;同一验收批砂浆只有1组或2组试块时每组试块抗压强度平均值应大于或等于设计强度等级值的1.10倍；抽检数量：每一检验批且不超过250m3砌体的各类.各强度等级的普通砌筑砂浆，每台搅拌机应至少抽检一次。验收批的预拌砂浆.蒸压加气混凝土砌块专用砂浆，抽检可为3组。 3墙长大于4m时和洞口两侧，应在墙内增设钢筋混凝土构造柱。 9填充墙砌体工程 9.1
5、.1本章适用于烧结空心砖.蒸压加气混凝土砌块.轻骨料混凝土小型空心砌块等填充墙砌体工程。 9.1.2砌筑填充墙时，轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于28d,蒸压加气混凝土砌块的含水率宜小于30%o 【条文说明】9.1.2轻骨料混凝土小型空心砌块,为水泥胶凝增强的块体，龄期达到28d之前，自身收缩较快；蒸压加气混凝土砌块出釜时含水率大多在35%40%,在短期（10d30d）制品的含水率下降一般不会超过10%。为有效控制蒸压加气混凝土砌块上墙时的含水率和墙体收缩裂缝，对砌筑时的产品龄期进行了规定。 9.1.3蒸压加气混凝土砌块在运输及堆放中应防止雨淋。 【条文说明】9.
6、1.3蒸压加气混凝土砌块吸水率可达70%,为降低蒸压加气混凝土砌块砌筑时的含水率，减少墙体的收缩，有效控制收缩裂缝产生，蒸压加气混凝土砌块出釜后堆放及运输中应采取防雨措施。 9.1.4吸水率较小的轻骨料混凝土小型空心砌块及采用酶砌篁法施工的蒸压加气混凝土砌块，砌筑前不应对其浇（喷）水湿润；在气候干燥炎热的情况下，对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前喷水湿润。 9.1.5采用普通砌筑砂浆砌筑填充墙时,烧结空心砖.吸水率较大的轻骨料混凝土小型空心砌块应提前Id2d浇（喷）水湿润。蒸压加气混凝土砌块采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时，应在砌筑当天对砌块砌筑面喷水湿润。【条
7、文说明】9.L4.9.1.5块体砌筑前浇水湿润，是为了增强与砌筑砂浆的粘结和砌筑砂浆强度增长的需要。本条系修改条文，主要修改内容为：一是对原规范条文中“蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水的规定分为薄灰砌筑法砌筑和普通砌筑砂浆砌筑或蒸压加气混凝土砌块砌筑砂浆两种情况。其中，当采用薄灰砌筑法施工时，由于使用与其配套的专用砂浆，故不需对砌块浇（喷）水湿润；当采用普通砌筑砂浆或蒸压加气混凝土砌块砌筑砂浆砌筑时，应在砌筑当天对砌块砌筑面喷水湿润。【条文解读】蒸压加气混凝土砌块具有初始吸水速度较快，后期吸水速度缓慢的特性，当砌筑砂浆的保水性不特别好时，摊铺在砌筑面的砂浆中的一部分水分会较快被吸掉
8、，导致上层砌块铺砌质量不良。因此，应在砌筑前适当对砌块进行湿润。但是，对砌块的湿润应该针对蒸压加气混凝土砌块的吸水特点，不宜过早进行，而宜在砌筑的当天对砌块的砌筑面喷水湿润，以免砌块过多吸水加大砌块上墙后的收缩。 9.1.6（修改条文）在厨房、卫生间.浴室等处采用轻骨料混凝土小型空心砌块.蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台，其高度宜为150mmo【条文说明】9.1.6经多年的工程实践，当采用轻骨料混凝土小型空心砌块或蒸压加气混凝土填充墙施工时，除多水房间外，可不需要在墙底部另砌烧结普通砖或多孔砖、普通混凝土小型空心砌块、现浇混凝土坎台等,因此本次规范修订将原规范条文进行了修改
9、。浇筑一定高度混凝土坎台的目的，主要是考虑有利于提高多水房间填充墙墙底的防水效果。混凝土坎台高度由原规范不宜小于200mm”的规定修改为“宜为150mm-,是考虑踢脚线（板）便于遮盖填充墙底有可能产生的收缩裂缝。 9.1.8蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块不应与其他块体混砌，不同强度等级的同类块体也不得混砌。 注：窗台处和因安装门窗需要，在门窗洞日处两侧填充墙上中、下部可采用其他块体局部嵌砌；对与框架柱、梁不脱开方法的填充墙,填塞填充墙顶部与梁之间缝隙可采用其他块体。 【条文说明】9.1.8在填充墙中，由于蒸压加气混凝土砌块砌体，轻骨料混凝土小型空心砌块砌体的收缩较大，作出不应混砌
10、的规定，以免不同性质的块体组砌在一起易引起收缩裂缝产生。对于窗台处和因构造需要，在填充墙底.顶部及填充墙门窗洞口两侧上、中、下局部处，采用其他块体嵌砌和填塞时，由于这些部位的特殊性，不会对墙体裂1产生附加的不利影响。 建筑抗震设计规范(GB500112001) 13.3.3砌体墙应采取措施减少对主体结构的不利影响并应设置拉结筋.水平系梁、圈梁.构造柱等与主体结构可靠拉结： 2钢筋混凝土结构中的砌体填充墙宜与柱脱开或采用柔性连接并应符合下列要求： 1)填充墙在平面和竖向的布置宜均匀对称宜避免形成懑弱层或短柱。 建筑抗震设计规范(GB500112010) 3.7.4框架结构的围护墙和隔墙，应估计其
11、设置对结构抗震的不利影响，避免不合理设置而导致主体结构的破坏。 砌体填充墙与框架或单层厂房柱的连接，影响整个结构的动力性能和抗震能力。两者之间的连接处理不同时，影响也不同。 建议两者之间采用柔性连接或彼此脱开，可只考虑填充墙的重量而不计其刚度和强度的影响。砌体填充墙的不合理设置,例如:框架或厂房，柱间的填充墙不到顶，或房屋外墙在混凝土柱间局部高度砌墙，使这些柱子处于短柱状态，许多震害表明，这些短柱破坏很多，应予注意。 9.1.9（修改条文）填充墙砌体砌筑，应待承重主体结构检验批验收合格后进行。填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑14d后进行。【条文解读】填充墙顶部与承重主
12、体结构接触处极易产生水平裂箧，其原因是填充墙砌体砌筑后产生的竖向收缩（沉降变形）所致。对此，新规范将填充墙与承重主体结构间的空（缝）隙部位的施工时间作了修改，应在填充砌筑14d后进行，较原规范”待填充墙砌筑完并应至少间隔7d后的时间有所延长，这对减少和有效控制填充墙顶部的水平裂舞是有利的。 9.2.1（修改条文）烧结空心砖.小砌块和砌筑砂浆的强度等级应符合设计要求。 抽检数量：烧结空心砖每10万块为一验收收批，小砌块每1万块为一验收批，不足上述数量时按1批计，抽检数量为1组。砂浆试块的抽检数量执行本规范第4.0.12条的有关规定。 【条文说明】9.2.1为加强质量控制和验收，将原规范条文对砖.
13、砌块的强度等级只检查产品合格证书.产品性能检测报告修改为查砖.小砌块强度等级的进场复验报告，并规定了抽检数量。 9.2.2填充墙砌体应与主体结构可靠连接，其连接构造应符合设计要求，未经设计同意，不得随意改变连接构造方法。每一填充墙与柱的拉结筋的位置超过一皮块体高度的数量不得多于一处。 【条文说明】9.2.2汶川5-12大地震震害表明：当填充墙与主体结构间无连接或连接不牢，墙体在水平地震荷载作用下极易破坏和倒塌；填充墙与主体结构间的连接不合理，例如当设计中不考虑填充墙参与水平地震力作用，但由于施工原因导致填充墙与主体结构共同工作，使框架柱常产生柱上部的短柱剪切破坏，进而危及房屋结构的安全。经修订
14、的现行国家标准砌体结构设计规范GB50003规定，填充墙与框架柱.梁的连接构造分为脱开方法和不脱开方法两类。鉴于此，本次规范修订时对条文进行了相应修改。 【条文解读】新修订国家标准砌体结构设计规范GB50003规定： 填充墙与框架的连接，可采用脱开或不脱开方法。有抗震设防要求时宜采用填充墙与框架脱开的方法。 1当填充墙与框架采用脱开的方法时，宜符合下列要求（摘录）： 1）填充墙两端与框架柱，填充墙顶面与框架梁之间留出不小于20mm的间隙; 2）填充墙两端与框架柱.梁之间宜用柔性连接，墙体直卡入设在梁、板底及柱侧的卡口铁件内； 5）填充墙与框架柱、梁的舞隙可采用聚苯乙烯泡沫塑料板条或聚氨脂发泡充
15、填，并用硅酮胶或其它弹性密封材料封罐； 2当填充墙与框架采用不脱开的方法时，直符合下列要求（摘录）： 1）沿柱高每隔500mm配置2根直径6mm的拉接钢筋。填充墙墙顶应与框架梁紧密结合。顶面与上部结构接触处宜用一皮砖或配砖斜砌楔紧； 2）当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋混凝土带，钢筋混凝土带应与过梁的混凝土同时浇筑。当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框；建筑抗震设计规范（GB500112010） 13.3.4钢筋混凝土结构中的砌体填充墙,尚应符合下列要求（摘录）： 3填充墙应沿框架柱全高每隔500mm600mm设26拉筋，拉前伸入墙内的长度，6.7度时宜沿墙全长贯通。 4墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。5搂理回和人流通道的填充墙，尚应采用钢丝网砂浆面层加强。某项目图审报告9.2.3填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式时，应进行实体检测。锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0kNo抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持荷2mim期间荷载值降低不大
