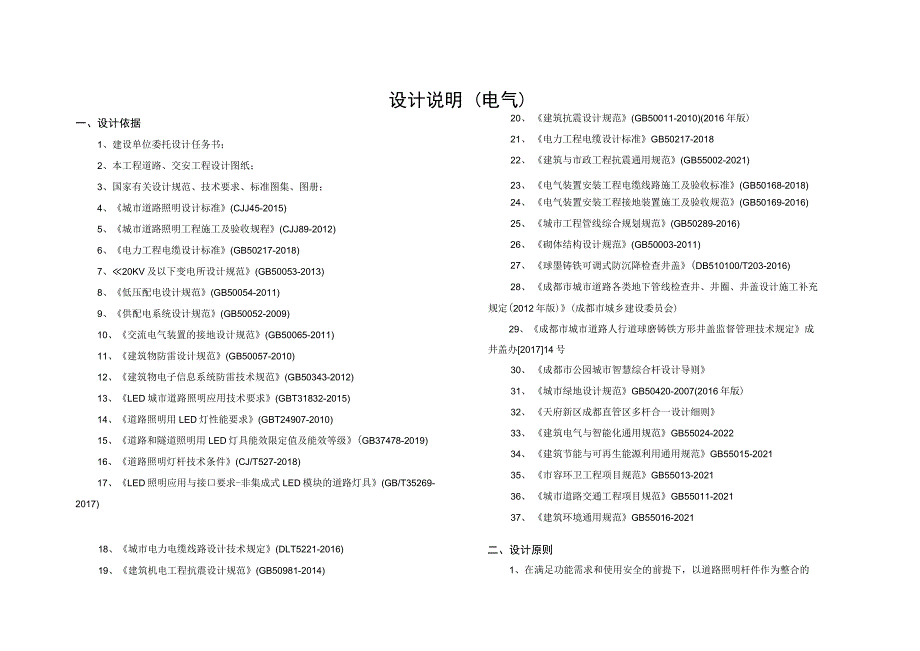

1、设计说明(电气)一、设计依据1、建设单位委托设计任务书；2、本工程道路、交安工程设计图纸；3、国家有关设计规范、技术要求、标准图集、图册；4、城市道路照明设计标准(CJJ45-2015)5、城市道路照明工程施工及验收规程(CJJ89-2012)6、电力工程电缆设计标准(GB50217-2018)7、20KV及以下变电所设计规范(GB50053-2013)8、低压配电设计规范(GB50054-2011)9、供配电系统设计规范(GB50052-2009)10、交流电气装置的接地设计规范(GB50065-2011)11、建筑物防雷设计规范(GB50057-2010)12、建筑物电子信息系统防雷技术规
2、范(GB50343-2012)13、LED城市道路照明应用技术要求(GBT31832-2015)14、道路照明用LED灯性能要求(GBT24907-2010)15、道路和隧道照明用LED灯具能效限定值及能效等级(GB37478-2019)16、道路照明灯杆技术条件(CJ/T527-2018)17、LED照明应用与接口要求-非集成式LED模块的道路灯具(GB/T35269-2017)20、建筑抗震设计规范(GB50011-2010)(2016年版)21、电力工程电缆设计标准GB50217-201822、建筑与市政工程抗震通用规范(GB55002-2021)23、电气装置安装工程电缆线路施工及验收
3、标准(GB50168-2018)24、电气装置安装工程接地装置施工及验收规范(GB50169-2016)25、城市工程管线综合规划规范(GB50289-2016)26、砌体结构设计规范(GB50003-2011)27、球墨铸铁可调式防沉降检查井盖(DB510100/T203-2016)28、成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定(2012年版)(成都市城乡建设委员会)29、成都市城市道路人行道球磨铸铁方形井盖监督管理技术规定成井盖办201714号30、成都市公园城市智慧综合杆设计导则31、城市绿地设计规范GB50420-2007(2016年版)32、天府新区成都直管区多杆

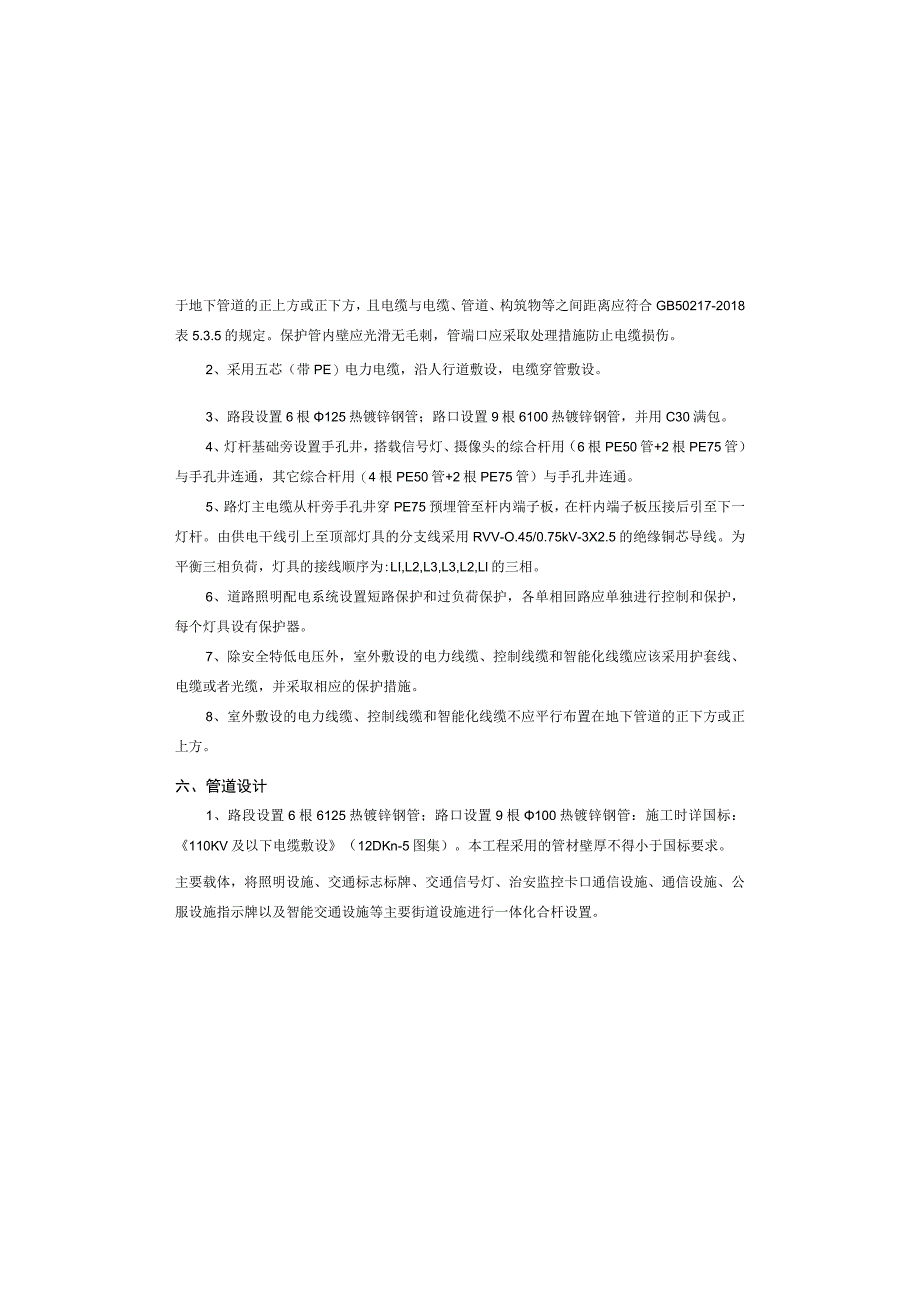

4、合一设计细则33、建筑电气与智能化通用规范GB55024-202234、建筑节能与可再生能源利用通用规范GB55015-202135、市容环卫工程项目规范GB55013-202136、城市道路交通工程项目规范GB55011-202137、建筑环境通用规范GB55016-202118、城市电力电缆线路设计技术规定(DLT5221-2016)19、建筑机电工程抗震设计规范(GB50981-2014)二、设计原则1、在满足功能需求和使用安全的前提下，以道路照明杆件作为整合的于地下管道的正上方或正下方，且电缆与电缆、管道、构筑物等之间距离应符合GB50217-2018表5.3.5的规定。保护管内壁应光
5、滑无毛刺，管端口应采取处理措施防止电缆损伤。2、采用五芯（带PE）电力电缆，沿人行道敷设，电缆穿管敷设。3、路段设置6根125热镀锌钢管；路口设置9根6100热镀锌钢管，并用C30满包。4、灯杆基础旁设置手孔井，搭载信号灯、摄像头的综合杆用（6根PE50管+2根PE75管）与手孔井连通，其它综合杆用（4根PE50管+2根PE75管）与手孔井连通。5、路灯主电缆从杆旁手孔井穿PE75预埋管至杆内端子板，在杆内端子板压接后引至下一灯杆。由供电干线引上至顶部灯具的分支线采用RVV-O.45/0.75kV-3X2.5的绝缘铜芯导线。为平衡三相负荷，灯具的接线顺序为:LI,L2,L3,L3,L2,Ll的

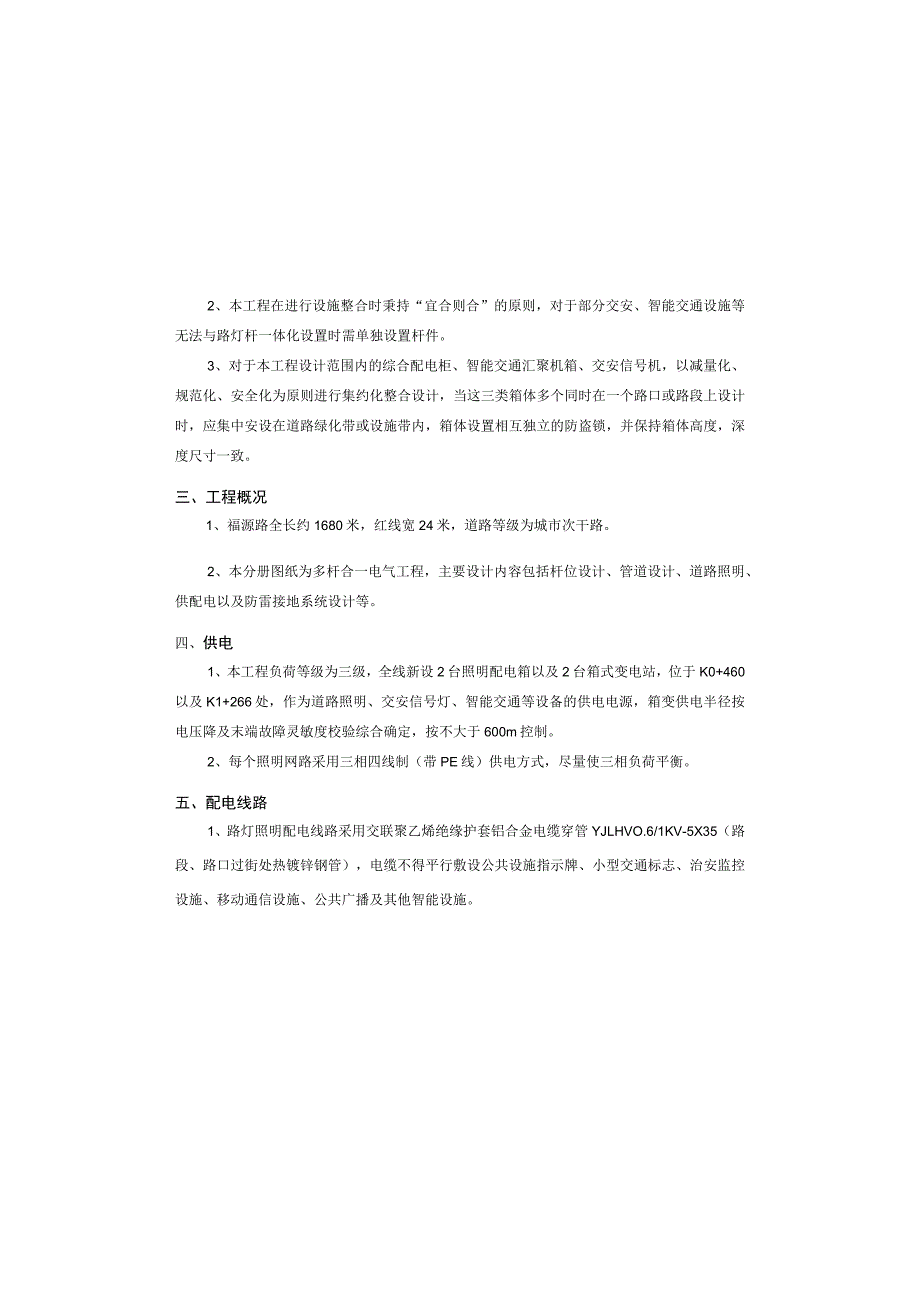

6、三相。6、道路照明配电系统设置短路保护和过负荷保护，各单相回路应单独进行控制和保护，每个灯具设有保护器。7、除安全特低电压外，室外敷设的电力线缆、控制线缆和智能化线缆应该采用护套线、电缆或者光缆，并采取相应的保护措施。8、室外敷设的电力线缆、控制线缆和智能化线缆不应平行布置在地下管道的正下方或正上方。六、管道设计1、路段设置6根6125热镀锌钢管；路口设置9根100热镀锌钢管：施工时详国标：110KV及以下电缆敷设（12DKn-5图集）。本工程采用的管材壁厚不得小于国标要求。主要载体，将照明设施、交通标志标牌、交通信号灯、治安监控卡口通信设施、通信设施、公服设施指示牌以及智能交通设施等主要街道
7、设施进行一体化合杆设置。2、本工程在进行设施整合时秉持“宜合则合”的原则，对于部分交安、智能交通设施等无法与路灯杆一体化设置时需单独设置杆件。3、对于本工程设计范围内的综合配电柜、智能交通汇聚机箱、交安信号机，以减量化、规范化、安全化为原则进行集约化整合设计，当这三类箱体多个同时在一个路口或路段上设计时，应集中安设在道路绿化带或设施带内，箱体设置相互独立的防盗锁，并保持箱体高度，深度尺寸一致。三、工程概况1、福源路全长约1680米，红线宽24米，道路等级为城市次干路。2、本分册图纸为多杆合一电气工程，主要设计内容包括杆位设计、管道设计、道路照明、供配电以及防雷接地系统设计等。四、供电1、本工程
8、负荷等级为三级，全线新设2台照明配电箱以及2台箱式变电站，位于K0+460以及K1+266处，作为道路照明、交安信号灯、智能交通等设备的供电电源，箱变供电半径按电压降及末端故障灵敏度校验综合确定，按不大于600m控制。2、每个照明网路采用三相四线制（带PE线）供电方式，尽量使三相负荷平衡。五、配电线路1、路灯照明配电线路采用交联聚乙烯绝缘护套铝合金电缆穿管YJLHVO.6/1KV-5X35（路段、路口过街处热镀锌钢管），电缆不得平行敷设公共设施指示牌、小型交通标志、治安监控设施、移动通信设施、公共广播及其他智能设施。H类综合杆：主要搭载照明设施及交通检测设施。可搭载LCD显示屏、公共设施指示牌
9、、小型交通标志、治安监控设施、移动通信设施、公共广播及其他智能设施。In类综合杆：主要搭载照明设施及大型标志牌。可搭载LCD显示屏、公共设施指示牌、小型交通标志、治安监控设施、移动通信设施、公共广播及其他智能设施。IV类综合杆：主要搭载照明设施及小型标志牌。可搭载LCD显示屏、公共设施指示牌、小型交通标志、治安监控设施、移动通信设施、公共广播及其他智能设施。V类综合杆：主要搭我照明设施。可搭载LCD显示屏、公共设施指示牌、小型交通标志、治安监控设施、移动通信设施、公共广播及其他智能设施。（三）杆件布设综合杆布设可分为路口综合杆布设和路段综合杆布设。1、路口综合杆布设点位优先满足交通信号灯、交通
10、标志牌、交通检测设施等对位置有严格要求设施的需求，照明设施位置宜根据控制点位合理调整间距。2、常规交叉口综合杆布设：i进口道停止线上游90v100m处设置In类综合杆，用于搭载照明及指路标志等设施。ii进口道停止线上游6080m处设置HI类综合杆，用于搭载照明及车辆2、综合排管与其他管线、建（构）筑物的安全间距需满足城市工程管线综合规划规范（GB50289-2016）中表4.L9的规定。管路纵向排水坡度不宜小于0.2%O3、电缆排管表面应无龟裂、分层、针孔、毛边、毛刺、杂质、贫胶区、气泡等缺陷：内表面应光滑平整，外表面应色泽均匀，排管两端应平齐，无毛边和毛刺；承口、插口两端内侧边缘均应有倒角，
11、以防止电缆拉入排管内或从排管内拉出时受到损伤。4、为保证便于综合杆上远期设备的安装与穿线需求，在每柱综合杆旁以及管线过街两端均设置一座综合井，其做法详：建筑电气安装工程图集及施工图。5、综合杆基础至综合井埋设6根650PE管+2根675PE管（I、11类综合杆）或埋设4根450PE管+2根675PE管（其他类综合杆），PE管弯曲半径不小于0.4mo七、杆件布设要求（一）一般要求1、综合杆的布设应满足点位控制、整体布局、功能齐全、景观协调的总体要求。2、综合杆的设置应遵循“先路口、后路段”的原则。3、综合杆布置应结合不同断面形式及照明需求进行布设，并保持中心对齐。（二）杆件分类本工程根据主要搭教
12、设施不同分为以下几类灯杆：I类综合杆：主要搭载照明设施及机动车信号灯。可搭我行人信号灯、车道侧光源为IoOWLED灯，光源距地高度为10米，采用钢质灯杆。单侧纵向灯杆间距为35米，挑臂长2.0米，灯具安装仰角为12。3、LED光源采用模组式，半截光型灯具，灯具光源防护等级不低于IP65。色温约3000Ko光源光效大于1501mWo4、确定道路照明级别为H级，采用DlLUX4.12照度计算软件计算，车道平均照度为：21Lx20Lx；照度均匀度：0.5520.4；眩光限制：Ti=8%10%;周边照明系数：0.5320.5；非机动车道平均照度：18Lx215Lx；人行道车道平均照度：15Lx215L
13、x；交会区平均照度：50Lx230Lx：（次干路与次干路交会）线路电压损失（%）：2.3355、照明功率密度为LPD=O.48W11）2,满足次干路照明功率密度不大于0.8/m2（车道数22）要求。6、在每盏灯具上设置电力载波（可同时具备无线通讯功能）单灯控制器，以达到调光节能效果，具体型号以管理部门要求为准。十、防雷与接地1、本工程采用TN-S接地系统，将工作接地，保护接地，防雷接地联在一起，形成联合接地体。所有电气装置不带电的金属外壳（包含但不限于：综合限电柜底座及外壳、金属门；综合杆、金属灯座、I类照明灯具的金属外壳、金属保护管两端以及其他因绝缘破坏可能使其带电的外露导体等）均行驶方向标
14、志等设施（或预留）。iii进口道停止线上游2832m处设置11类综合杆，用于搭载照明及视频监控等设施（或预留）。iv进口道靠近人行横道处设置I类综合杆，用于搭载照明、信号灯辅灯、行人信号灯及路名牌等设施。V出口道靠近人行横道处设置I类综合杆，用于搭载照明、机动车信号灯、行人信号灯、路名牌、限速禁停等设施。3、相交道路为支路时，进口道上游3080m处设置IV类综合杆，搭载照明、支路指路牌等设施。4、路段综合杆布设：i在无其他功能需求时，路段采用IV类综合杆，满足照明需求。ii当I、IKIILIV、V类综合杆在路段上布设时，其具体点位以相关管理部门意见为准。八、照明控制1、本项目道路接入新建照明配
