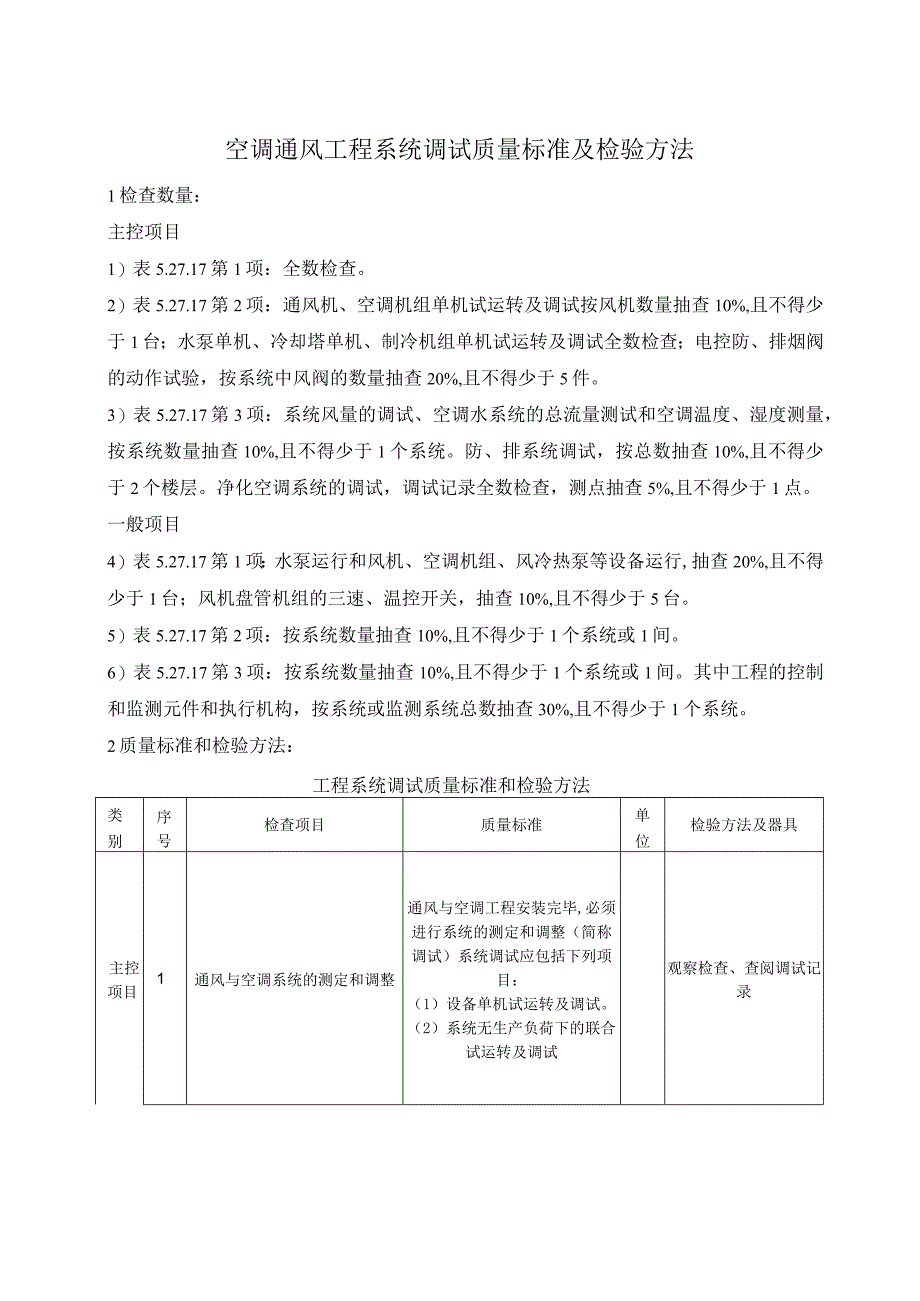

1、空调通风工程系统调试质量标准及检验方法1检查数量：主控项目1）表5.27.17第1项：全数检查。2）表5.27.17第2项：通风机、空调机组单机试运转及调试按风机数量抽查10%,且不得少于1台；水泵单机、冷却塔单机、制冷机组单机试运转及调试全数检查；电控防、排烟阀的动作试验，按系统中风阀的数量抽查20%,且不得少于5件。3）表5.27.17第3项：系统风量的调试、空调水系统的总流量测试和空调温度、湿度测量，按系统数量抽查10%,且不得少于1个系统。防、排系统调试，按总数抽查10%,且不得少于2个楼层。净化空调系统的调试，调试记录全数检查，测点抽查5%,且不得少于1点。一般项目4）表5.27.1
2、7第1项：水泵运行和风机、空调机组、风冷热泵等设备运行,抽查20%,且不得少于1台；风机盘管机组的三速、温控开关，抽查10%,且不得少于5台。5）表5.27.17第2项：按系统数量抽查10%,且不得少于1个系统或1间。6）表5.27.17第3项：按系统数量抽查10%,且不得少于1个系统或1间。其中工程的控制和监测元件和执行机构，按系统或监测系统总数抽查30%,且不得少于1个系统。2质量标准和检验方法：工程系统调试质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1通风与空调系统的测定和调整通风与空调工程安装完毕,必须进行系统的测定和调整（简称调试）系统调试应包括下列项目：（1

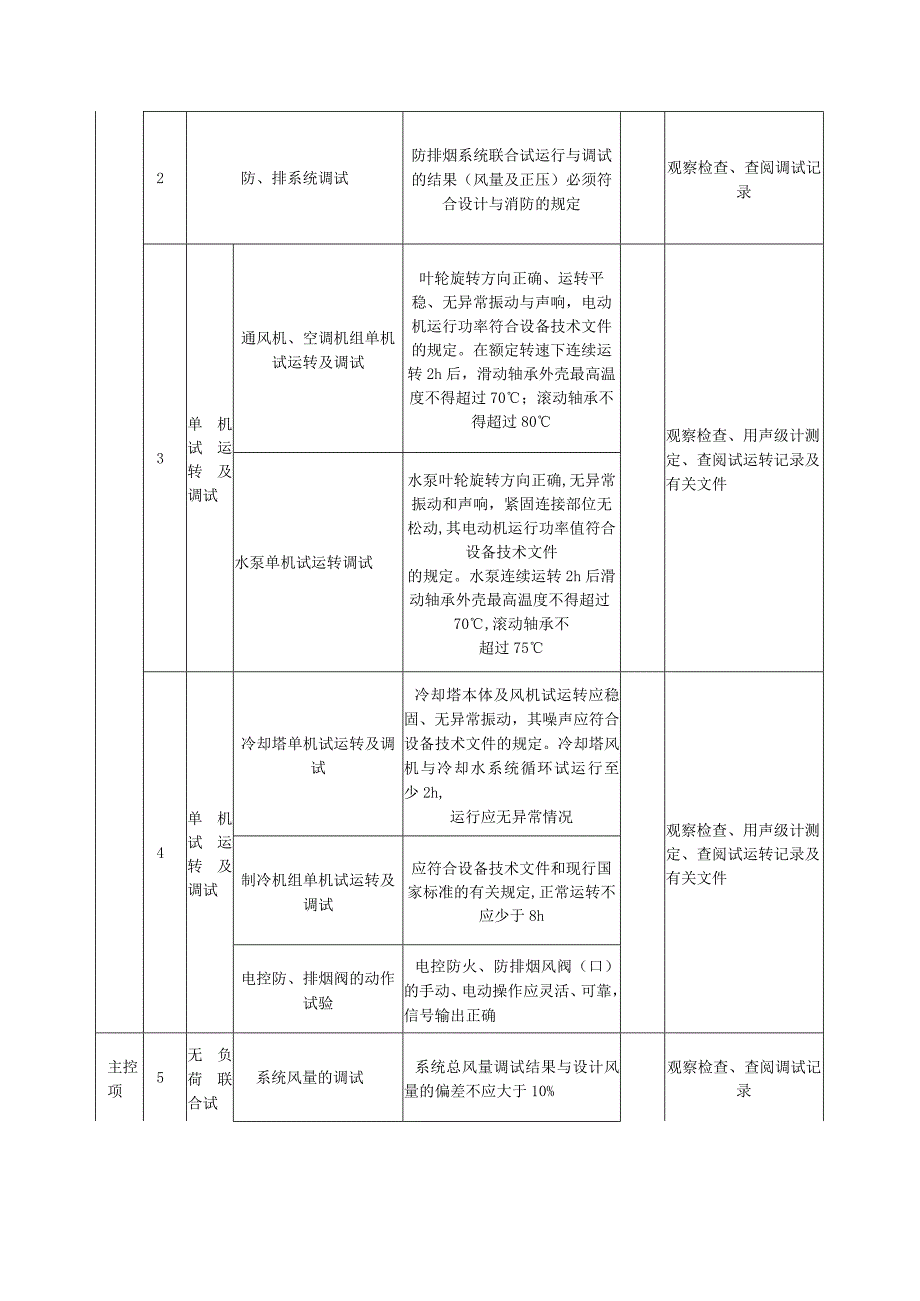

3、）设备单机试运转及调试。（2）系统无生产负荷下的联合试运转及调试观察检查、查阅调试记录2防、排系统调试防排烟系统联合试运行与调试的结果（风量及正压）必须符合设计与消防的规定观察检查、查阅调试记录3单机试运转及调试通风机、空调机组单机试运转及调试叶轮旋转方向正确、运转平稳、无异常振动与声响，电动机运行功率符合设备技术文件的规定。在额定转速下连续运转2h后，滑动轴承外壳最高温度不得超过70；滚动轴承不得超过80观察检查、用声级计测定、查阅试运转记录及有关文件水泵单机试运转调试水泵叶轮旋转方向正确,无异常振动和声响，紧固连接部位无松动,其电动机运行功率值符合设备技术文件的规定。水泵连续运转2h后滑动
4、轴承外壳最高温度不得超过70,滚动轴承不超过754单机试运转及调试冷却塔单机试运转及调试冷却塔本体及风机试运转应稳固、无异常振动，其噪声应符合设备技术文件的规定。冷却塔风机与冷却水系统循环试运行至少2h,运行应无异常情况观察检查、用声级计测定、查阅试运转记录及有关文件制冷机组单机试运转及调试应符合设备技术文件和现行国家标准的有关规定,正常运转不应少于8h电控防、排烟阀的动作试验电控防火、防排烟风阀（口）的手动、电动操作应灵活、可靠，信号输出正确主控项5无负荷联合试系统风量的调试系统总风量调试结果与设计风量的偏差不应大于10%观察检查、查阅调试记录目运转及调试空调水系统的总流量测试空调冷热水、冷

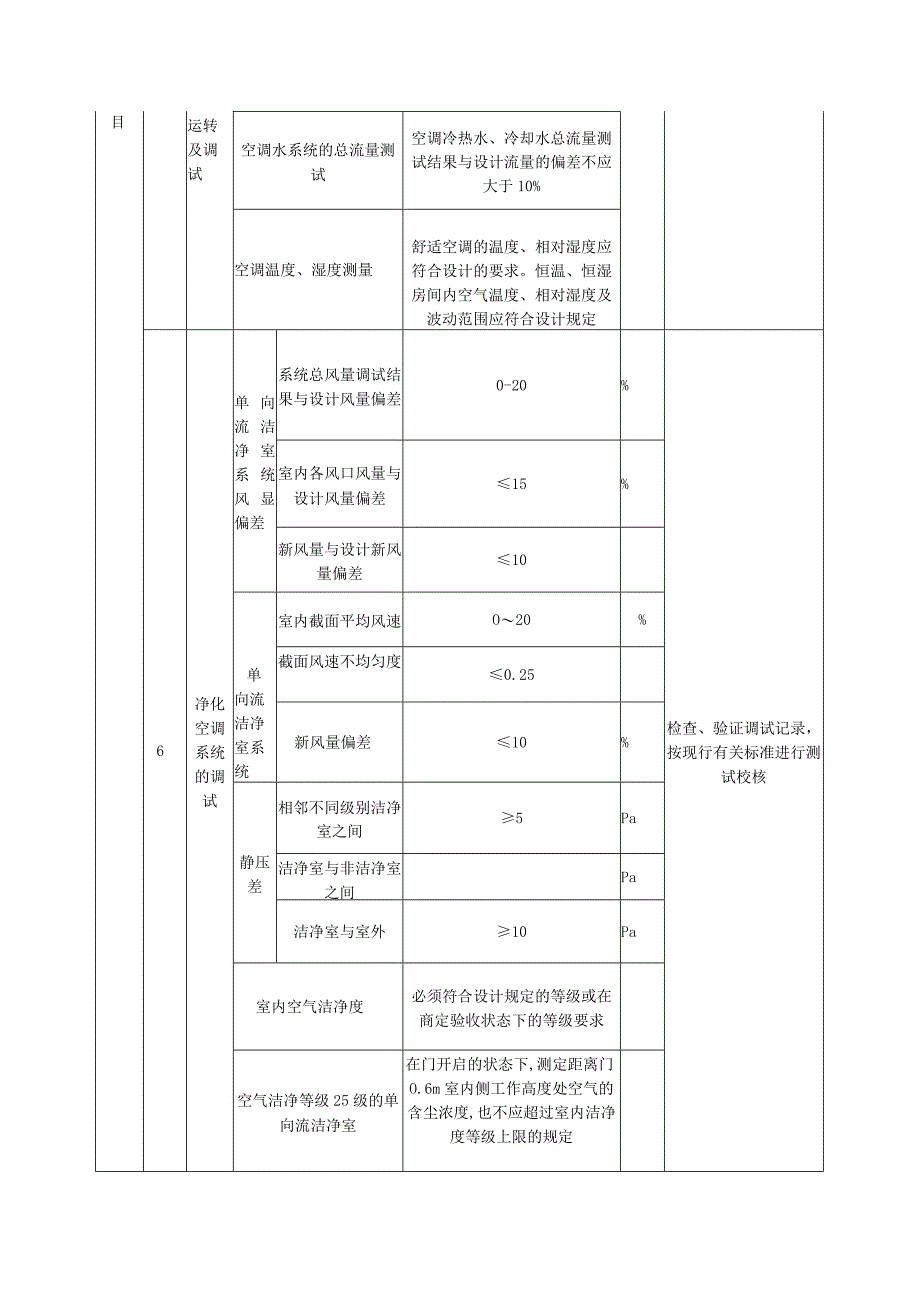

5、却水总流量测试结果与设计流量的偏差不应大于10%空调温度、湿度测量舒适空调的温度、相对湿度应符合设计的要求。恒温、恒湿房间内空气温度、相对湿度及波动范围应符合设计规定6净化空调系统的调试单向流洁净室系统风显偏差系统总风量调试结果与设计风量偏差0-20%检查、验证调试记录，按现行有关标准进行测试校核室内各风口风量与设计风量偏差15%新风量与设计新风量偏差10单向流洁净室系统室内截面平均风速O20%截面风速不均匀度0.25新风量偏差10%静压差相邻不同级别洁净室之间5Pa洁净室与非洁净室之间Pa洁净室与室外10Pa室内空气洁净度必须符合设计规定的等级或在商定验收状态下的等级要求空气洁净等级25级的
6、单向流洁净室在门开启的状态下,测定距离门O.6m室内侧工作高度处空气的含尘浓度,也不应超过室内洁净度等级上限的规定般项目1单机试运转风机、空调机组、噪声不宜超过产品性能说明书的规定值观察检查、查阅试运转记录三速、温控开关动作正确,并与机组运行状态一一对应水泵运行运行状态无异常振动和声响,壳体密封处不渗漏，紧固连接部位无松动，轴封的温升正常泄漏量普通填料60mLh机械密封5mLh2通风工程风口风量的平衡偏差（与设计风量）15%查阅风量测试记录般项目3空调系统调试水系统试运行水流量偏差20%观察检查、用仪表测量检查及查阅调试记录并联运行冷却塔进、出水量应达到均衡、一致水系统检测元件工作各种自动计量检测元件和执行机构的工作正常满足建筑设备自动化（BA、FA等）系统对被测定参数进行检测和控制的要求观察检查、用仪表测量检查及查阅调试记录空调房间的参数室内噪声应符合设计规定要求压差舒适性空调正压为025Pa工艺性空调应符合设计规定环境噪声按现行国家标准的规定进行测定。洁净室内的噪声应符合设计的规定4工程的控制和监测元件及执行机构能与系统的检测元件和执行机构正常沟通,系统的状态参数能正确显示，设备连锁、自动调节、自动保护能正确动作观察检查、查阅调试记录
