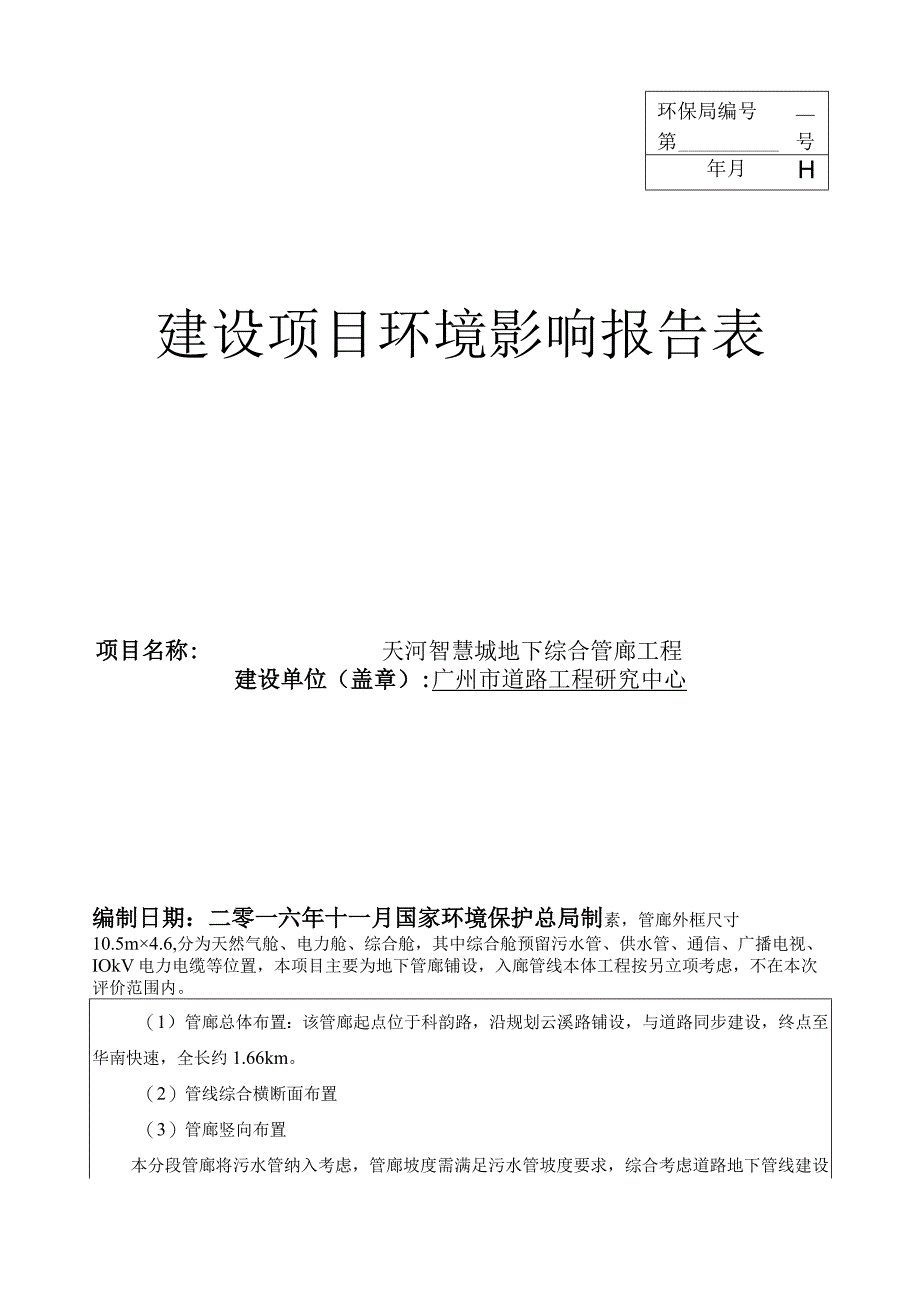

1、环保局编号第号年月H建设项目环境影响报告表项目名称:天河智慧城地下综合管廊工程建设单位（盖章）:广州市道路工程研究中心编制日期：二零一六年十一月国家环境保护总局制素，管廊外框尺寸10.5m4.6,分为天然气舱、电力舱、综合舱，其中综合舱预留污水管、供水管、通信、广播电视、IOkV电力电缆等位置，本项目主要为地下管廊铺设，入廊管线本体工程按另立项考虑，不在本次评价范围内。（1）管廊总体布置：该管廊起点位于科韵路，沿规划云溪路铺设，与道路同步建设，终点至华南快速，全长约1.66km。（2）管线综合横断面布置（3）管廊竖向布置本分段管廊将污水管纳入考虑，管廊坡度需满足污水管坡度要求，综合考虑道路地下

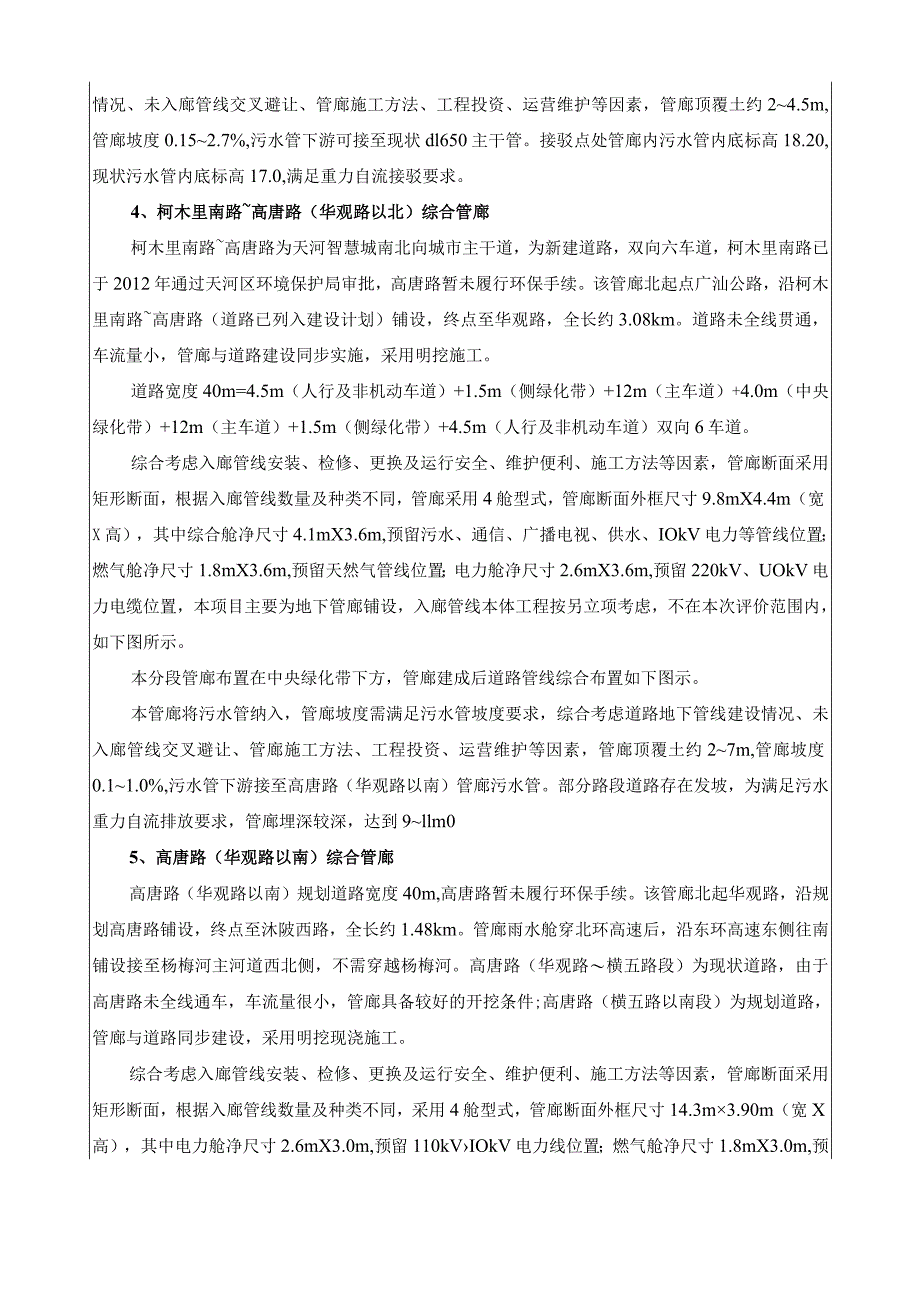

2、管线建设情况、未入廊管线交叉避让、管廊施工方法、工程投资、运营维护等因素，管廊顶覆土约24.5m,管廊坡度0.152.7%,污水管下游可接至现状dl650主干管。接驳点处管廊内污水管内底标高18.20,现状污水管内底标高17.0,满足重力自流接驳要求。4、柯木里南路高唐路（华观路以北）综合管廊柯木里南路高唐路为天河智慧城南北向城市主干道，为新建道路，双向六车道，柯木里南路已于2012年通过天河区环境保护局审批，高唐路暂未履行环保手续。该管廊北起点广汕公路，沿柯木里南路高唐路（道路已列入建设计划）铺设，终点至华观路，全长约3.08km。道路未全线贯通，车流量小，管廊与道路建设同步实施，采用明挖施
3、工。道路宽度40m=4.5m（人行及非机动车道）+1.5m（侧绿化带）+12m（主车道）+4.0m（中央绿化带）+12m（主车道）+1.5m（侧绿化带）+4.5m（人行及非机动车道）双向6车道。综合考虑入廊管线安装、检修、更换及运行安全、维护便利、施工方法等因素，管廊断面采用矩形断面，根据入廊管线数量及种类不同，管廊采用4舱型式，管廊断面外框尺寸9.8mX4.4m（宽X高），其中综合舱净尺寸4.1mX3.6m,预留污水、通信、广播电视、供水、IOkV电力等管线位置；燃气舱净尺寸1.8mX3.6m,预留天然气管线位置；电力舱净尺寸2.6mX3.6m,预留220kV、UOkV电力电缆位置，本项目主
4、要为地下管廊铺设，入廊管线本体工程按另立项考虑，不在本次评价范围内，如下图所示。本分段管廊布置在中央绿化带下方，管廊建成后道路管线综合布置如下图示。本管廊将污水管纳入，管廊坡度需满足污水管坡度要求，综合考虑道路地下管线建设情况、未入廊管线交叉避让、管廊施工方法、工程投资、运营维护等因素，管廊顶覆土约27m,管廊坡度0.11.0%,污水管下游接至高唐路（华观路以南）管廊污水管。部分路段道路存在发坡，为满足污水重力自流排放要求，管廊埋深较深，达到9llm05、高唐路（华观路以南）综合管廊高唐路（华观路以南）规划道路宽度40m,高唐路暂未履行环保手续。该管廊北起华观路，沿规划高唐路铺设，终点至沐陂西
5、路，全长约1.48km。管廊雨水舱穿北环高速后，沿东环高速东侧往南铺设接至杨梅河主河道西北侧，不需穿越杨梅河。高唐路（华观路横五路段）为现状道路，由于高唐路未全线通车，车流量很小，管廊具备较好的开挖条件;高唐路（横五路以南段）为规划道路，管廊与道路同步建设，采用明挖现浇施工。综合考虑入廊管线安装、检修、更换及运行安全、维护便利、施工方法等因素，管廊断面采用矩形断面，根据入廊管线数量及种类不同，采用4舱型式，管廊断面外框尺寸14.3m3.90m（宽X高），其中电力舱净尺寸2.6mX3.0m,预留110kVIOkV电力线位置；燃气舱净尺寸1.8mX3.0m,预留天然气管线位置；综合舱净尺寸4.3m

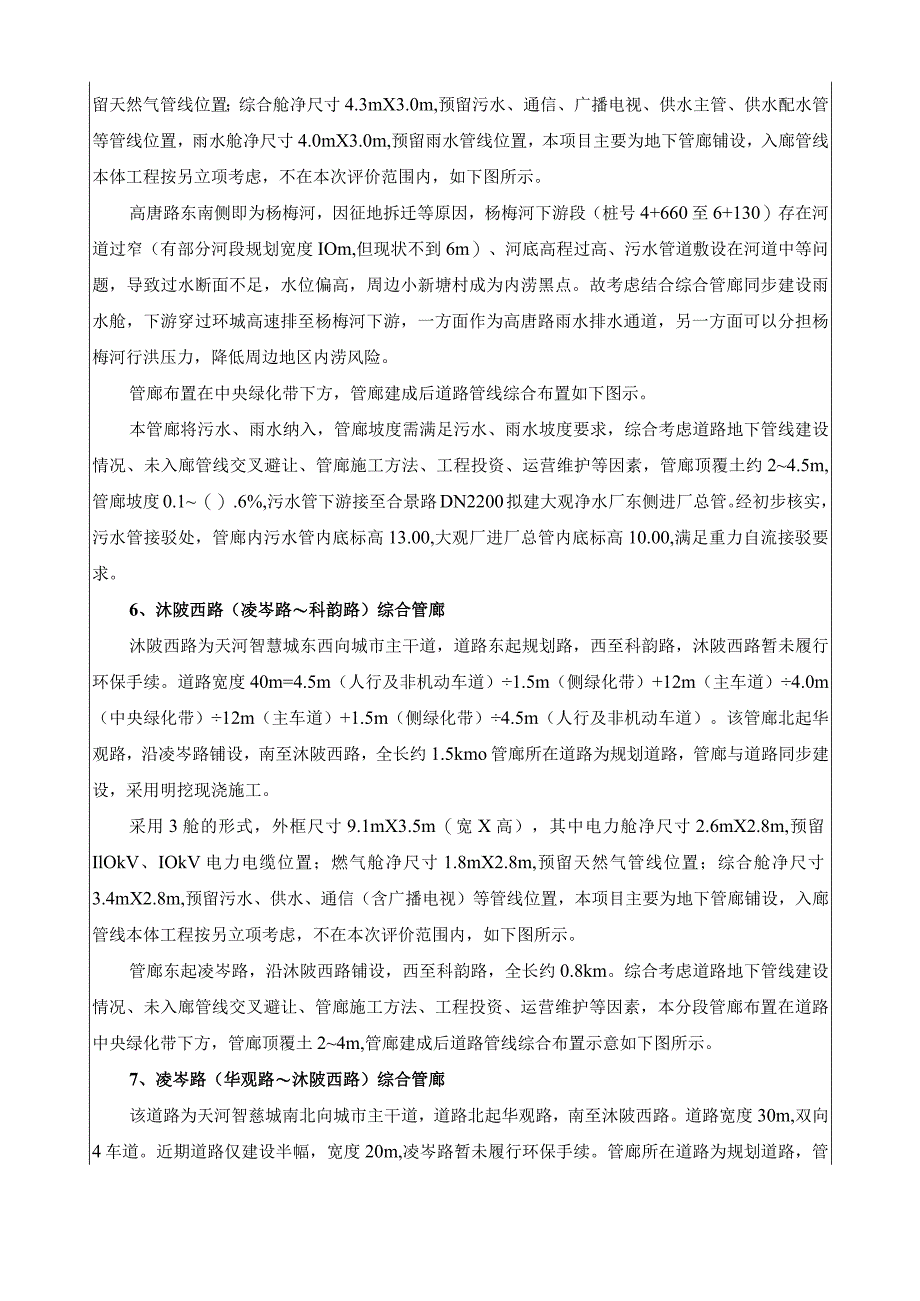

6、X3.0m,预留污水、通信、广播电视、供水主管、供水配水管等管线位置，雨水舱净尺寸4.0mX3.0m,预留雨水管线位置，本项目主要为地下管廊铺设，入廊管线本体工程按另立项考虑，不在本次评价范围内，如下图所示。高唐路东南侧即为杨梅河，因征地拆迁等原因，杨梅河下游段（桩号4+660至6+130）存在河道过窄（有部分河段规划宽度IOm,但现状不到6m）、河底高程过高、污水管道敷设在河道中等问题，导致过水断面不足，水位偏高，周边小新塘村成为内涝黑点。故考虑结合综合管廊同步建设雨水舱，下游穿过环城高速排至杨梅河下游，一方面作为高唐路雨水排水通道，另一方面可以分担杨梅河行洪压力，降低周边地区内涝风险。管廊
7、布置在中央绿化带下方，管廊建成后道路管线综合布置如下图示。本管廊将污水、雨水纳入，管廊坡度需满足污水、雨水坡度要求，综合考虑道路地下管线建设情况、未入廊管线交叉避让、管廊施工方法、工程投资、运营维护等因素，管廊顶覆土约24.5m,管廊坡度0.1（）.6%,污水管下游接至合景路DN2200拟建大观净水厂东侧进厂总管。经初步核实，污水管接驳处，管廊内污水管内底标高13.00,大观厂进厂总管内底标高10.00,满足重力自流接驳要求。6、沐陂西路（凌岑路科韵路）综合管廊沐陂西路为天河智慧城东西向城市主干道，道路东起规划路，西至科韵路，沐陂西路暂未履行环保手续。道路宽度40m=4.5m（人行及非机动车道
8、）1.5m（侧绿化带）+12m（主车道）4.0m（中央绿化带）12m（主车道）+1.5m（侧绿化带）4.5m（人行及非机动车道）。该管廊北起华观路，沿凌岑路铺设，南至沐陂西路，全长约1.5kmo管廊所在道路为规划道路，管廊与道路同步建设，采用明挖现浇施工。采用3舱的形式，外框尺寸9.1mX3.5m（宽X高），其中电力舱净尺寸2.6mX2.8m,预留IlOkV、IOkV电力电缆位置；燃气舱净尺寸1.8mX2.8m,预留天然气管线位置；综合舱净尺寸3.4mX2.8m,预留污水、供水、通信（含广播电视）等管线位置，本项目主要为地下管廊铺设，入廊管线本体工程按另立项考虑，不在本次评价范围内，如下图所示
9、。管廊东起凌岑路，沿沐陂西路铺设，西至科韵路，全长约0.8km。综合考虑道路地下管线建设情况、未入廊管线交叉避让、管廊施工方法、工程投资、运营维护等因素，本分段管廊布置在道路中央绿化带下方，管廊顶覆土24m,管廊建成后道路管线综合布置示意如下图所示。7、凌岑路（华观路沐陂西路）综合管廊该道路为天河智慈城南北向城市主干道，道路北起华观路，南至沐陂西路。道路宽度30m,双向4车道。近期道路仅建设半幅，宽度20m,凌岑路暂未履行环保手续。管廊所在道路为规划道路，管廊与道路同步建设，采用明挖现浇施工。采用3舱的形式,断面外框尺寸9.6mX3.6m（宽X高），其中天然舱净尺寸1.8mX2.8m,预留天然
10、气管线位置；电力舱净尺寸2.6m2.8m,预留电力电缆位置；综合舱净尺寸3.9m2.8m,预留供水、通信、广播电视、污水等管线位置，本项目主要为地下管廊铺设,入廊管线本体工程按另立项考虑，不在本次评价范围内，如下图所示。综合考虑道路地下管线建设情况、未入廊管线交叉避让、管廊施工方法、工程投资、运营维护等因素，本分段管廊布置在道路北侧绿化带下方，管廊顶覆土24m,管廊建成后道路管线综合布置示意如下图所示。8、规划横七路（凌岑路“IOkV菠萝山变电站）综合管廊该道路为天河智慧城东西向城市主干道，道路西起凌岑路，东至IlOkV菠萝山变电站。道路宽度30m,双向4车道，规划横七路暂未履行环保手续。该管
11、廊北起华观路，沿凌岑路铺设，南至沐陂西路，全长约0.29km。管廊所在道路为规划道路，管廊与道路同步建设,采用明挖现浇施工。采用3舱的形式，断面外框尺寸9.0mX4.0m（宽X高），其中电力舱净尺寸2.6mX3.3m预留电力电缆位置；综合舱净尺寸3.3mX3.3m,预留污水、供水、通信、广播电视等管线位置，本项目主要为地下管廊铺设，入廊管线本体工程按另立项考虑，不在本次评价范围内，如下图所示。综合考虑道路地下管线建设情况、未入廊管线交叉避让、管廊施工方法、工程投资、运营维护等因素，本分段廊布置在道路北侧绿化带下方，管廊顶覆土24m,管廊建成后道(一)营运期水污染影响分析及防治措施本项目产生废水
12、主要为控制中心员工生活废水。本项目综合污水主要污染物包括CODcBoD5、SS、氨氮、石油类等。项目位于猎德污水处理系统服务范围，项目具备接驳市政污水管道条件。本项目生活污水经化粪池处理，污水预处理达到广东省地方标准水污染物排放限值(DB44/26-2001)第二时段三级标准后排入市政污水管网，经猎德污水处理厂处理后排入珠江前航道。项目废水对纳污水体影响较小。(二)营运期大气污染影响分析及防治措施本项目营运期不产生大气污染物。(三)营运期噪声污染影响分析及防治措施本项目的噪声源主要来风机、水泵等，噪声值约为：水泵6070分贝，风机708()分贝。为降低设备噪声对周围环境的影响，要采取相应的措施
13、，如：选用低噪设备，从源头上降低噪声；风机水泵等做好基础减震，减弱结构传声问题的；做好隔声和消声措施。(1)风机、水泵对环境的影响地下管廊内水泵、风机等噪声最大设备均位于地下室内，经过管廊墙壁等隔声后传播到外环境已得到充分衰减。根据调查资料表明，距机房30m时测得噪声值已能满足工业企业厂界环境噪声排放标准(GB12348-2008)2类标准，不会对周围环境造成明显影响。(2)通风口对环境的影响地下管廊设有自然及机械通风口，一般设置在绿化带上或人行道内，将影响人行道及绿化带的景观。由于地下管廊内无异味产生，机械通风为间隙运行，不会持续对过路行人造成影响。为减少地下管廊造成的影响，减少单位应注意地
14、下管廊的规划设计，确定地下综合管廊的埋深和位置；将通风口和绿化、广告牌及其他地面设施结合设计布置，减少对人行道和绿化带景观的影响；加强对地下管廊的日常安全巡查。采取以上措施能有效降低设备对外环境的噪声影响，项目设备噪声将不会对周围环境造成明显不良影响。(四)营运期固废影响及防治措施本项目的固体废物主要为控制中心员工生活垃圾，收集后交环卫部门统一清运处理，不会对周围环境造成明显影响。建设项目拟采取的防治措施及预期治理效果内容类、排放源污染物名称防治措施预期治理效果大气污染物施工期扬尘大风禁止施工；进行洒水降尘；道路清扫等可满足环境要求水污染物施工期施工废水经过沉淀池处理后回用至抑尘洒水可满足环境
15、要求生活污水经预处理后排入市政管网达到水污染物排放限值(DB44/26-2001)第二时段三级标准营运期生活污水经预处理后排入市政管网达到水污染物排放限值(DB44/26-2001)第二时段三级标准固体废物施工期建筑垃圾外运至政府指定的受纳场处理。可满足环境要求生活垃圾交环卫部门定期清运可满足环境要求噪对附属设备进行隔声减震、加强管理，满足工业企业厂界环境噪声排放标准声(GB12348-2008)2、4类标准要求。其他生态保护措施及预期效果：管道项目在建成后，套地面大都可恢复为原道路路面或绿化带。通过绿化恢复建设,在一定程度上可补偿项目对生态环境的破坏。总的来说，项目对生态环境的影响较小。结论和建议一、项目背景由于本项目所在的智慧城范围内目前尚未建设地下综合管廊，为消除城市道路电线杆林立、架空管线蛛网密布的视觉污染，为减少架空管线与绿化景观的矛盾，改善城市地上空间环境，为避免路面的反复开挖，彻底根除因道路反复开挖造成的出行困难，扬尘污染等问题。广州市道路工程研究中心组织开展了地下管廊的设计工作，并制定天河智慧城地下综合管廊的施工建设计划。二、项目建设概况项目总投资314292万元，本项目主要沿现状科韵路、科翔路、华观路、柯木里南路高唐路、软件西路、横三路、横五路、沐陂西路、凌岑路布置地下管廊
