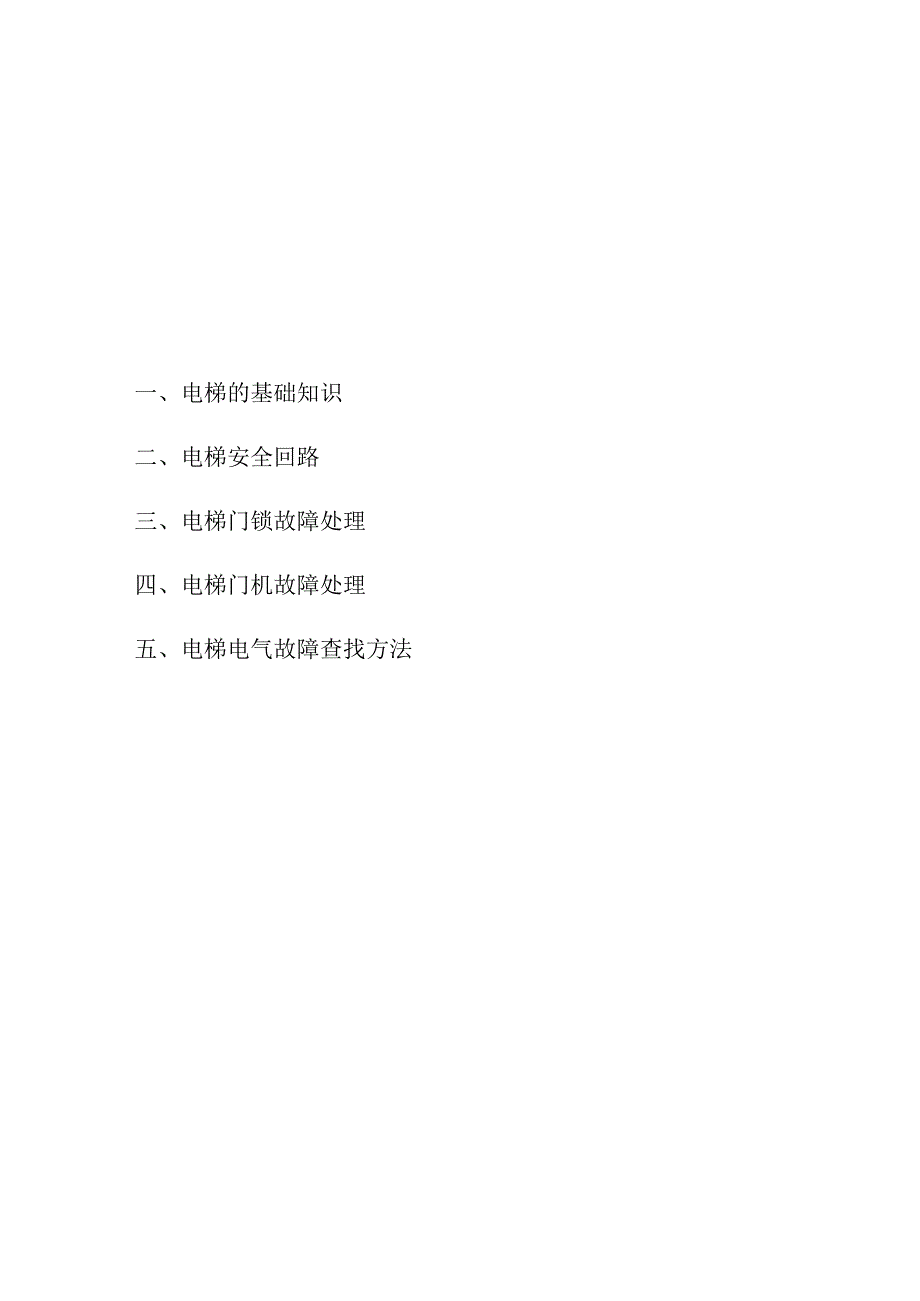

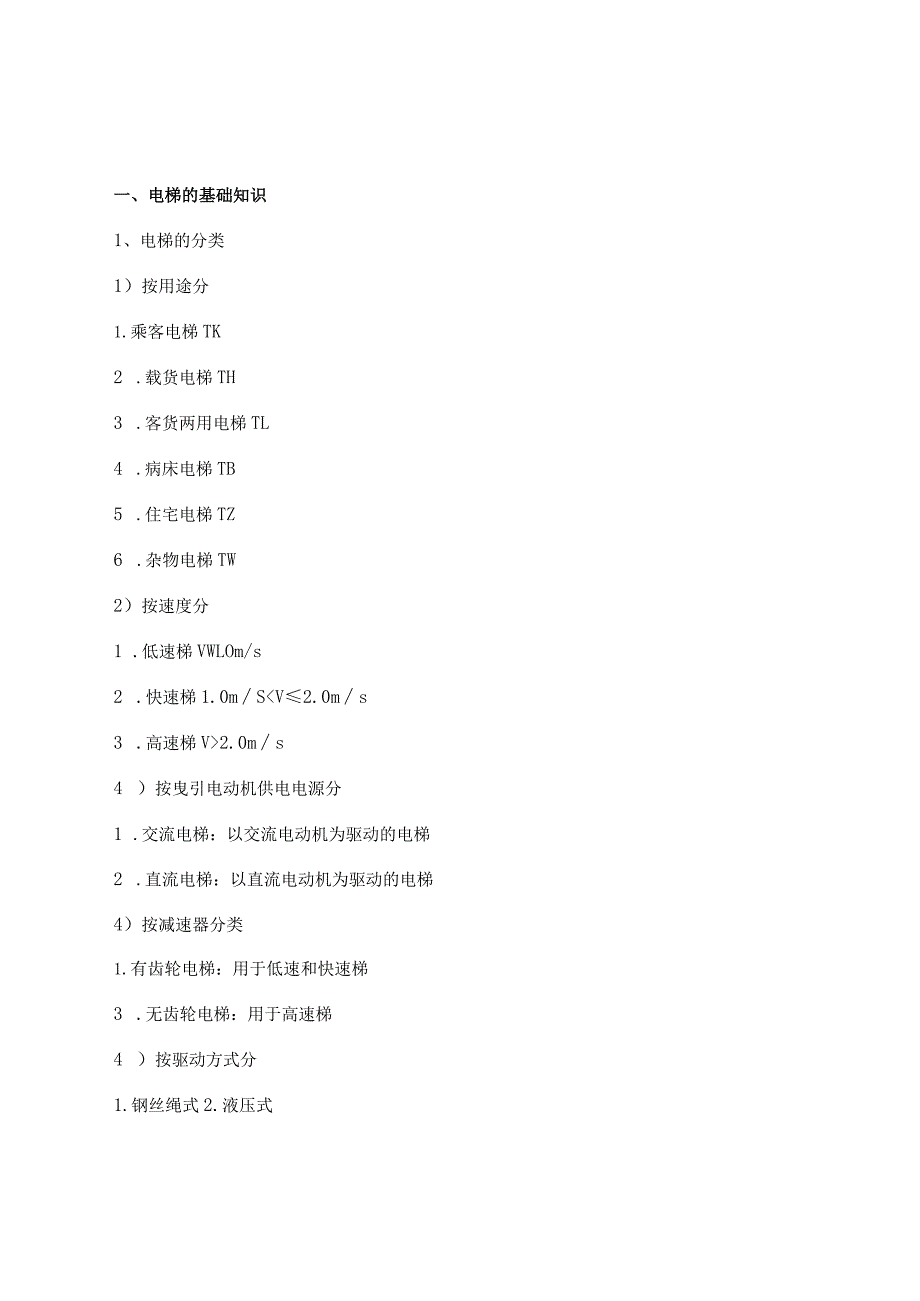

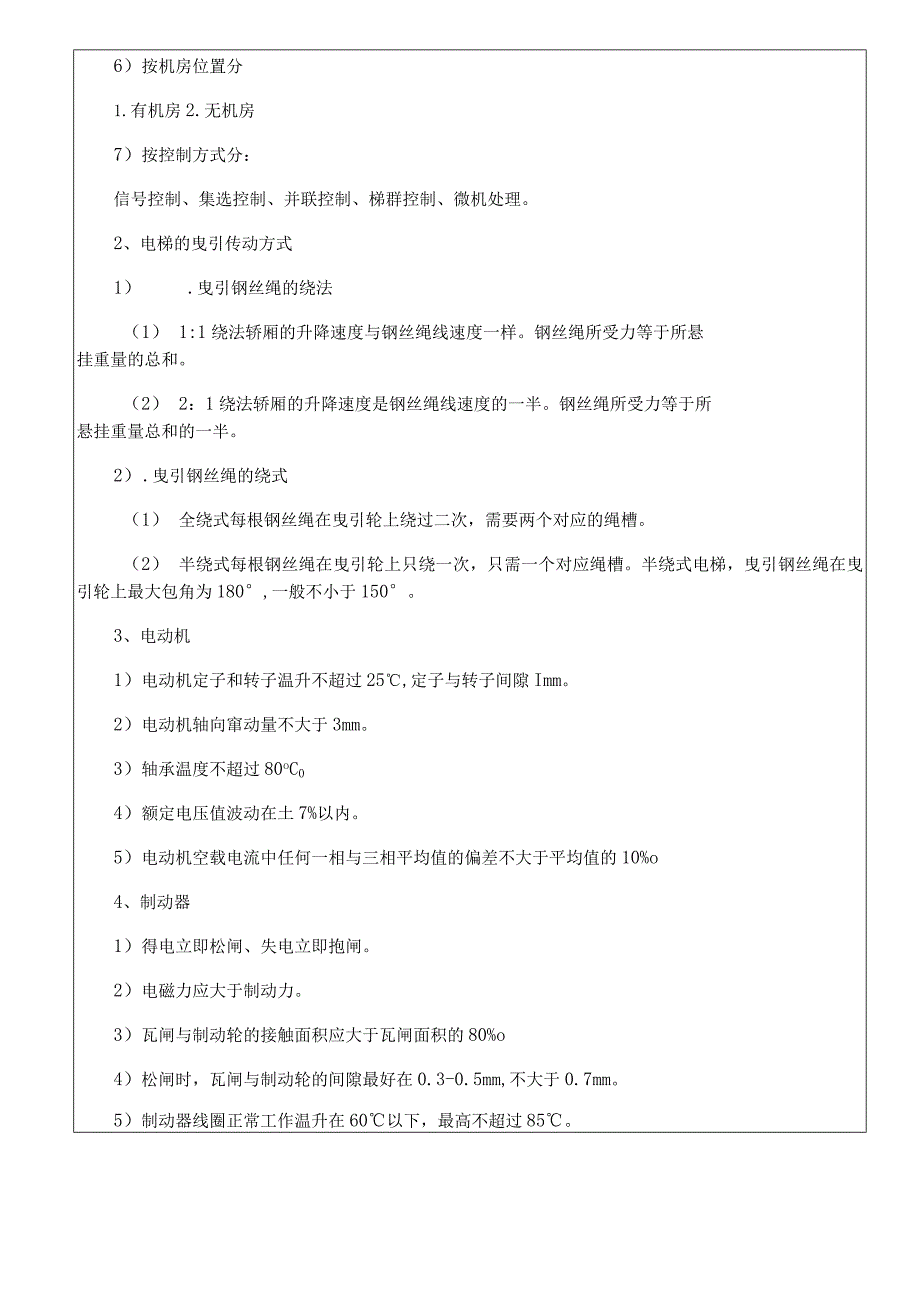

1、一、电梯的基础知识二、电梯安全回路三、电梯门锁故障处理四、电梯门机故障处理五、电梯电气故障查找方法一、电梯的基础知识1、电梯的分类1）按用途分1.乘客电梯TK2 .载货电梯TH3 .客货两用电梯TL4 .病床电梯TB5 .住宅电梯TZ6 .杂物电梯TW2）按速度分1 .低速梯VWLOm/s2 .快速梯1.0mS2.0ms4 ）按曳引电动机供电电源分1 .交流电梯：以交流电动机为驱动的电梯2 .直流电梯：以直流电动机为驱动的电梯4）按减速器分类1.有齿轮电梯：用于低速和快速梯3 .无齿轮电梯：用于高速梯4 ）按驱动方式分1.钢丝绳式2.液压式6）按机房位置分1.有机房2.无机房7）按控制方式分：
2、信号控制、集选控制、并联控制、梯群控制、微机处理。2、电梯的曳引传动方式1） .曳引钢丝绳的绕法（1） 1:1绕法轿厢的升降速度与钢丝绳线速度一样。钢丝绳所受力等于所悬挂重量的总和。（2） 2：1绕法轿厢的升降速度是钢丝绳线速度的一半。钢丝绳所受力等于所悬挂重量总和的一半。2） .曳引钢丝绳的绕式（1） 全绕式每根钢丝绳在曳引轮上绕过二次，需要两个对应的绳槽。（2） 半绕式每根钢丝绳在曳引轮上只绕一次，只需一个对应绳槽。半绕式电梯，曳引钢丝绳在曳引轮上最大包角为180,一般不小于150。3、电动机1）电动机定子和转子温升不超过25,定子与转子间隙Imm。2）电动机轴向窜动量不大于3mm。3）轴
3、承温度不超过80oC04）额定电压值波动在土7%以内。5）电动机空载电流中任何一相与三相平均值的偏差不大于平均值的10%o4、制动器1）得电立即松闸、失电立即抱闸。2）电磁力应大于制动力。3）瓦闸与制动轮的接触面积应大于瓦闸面积的80%o4）松闸时，瓦闸与制动轮的间隙最好在0.3-0.5mm,不大于0.7mm。5）制动器线圈正常工作温升在60以下，最高不超过85。6）制动器轴锁磨损超过原直径5%或椭圆度超过0.5时应更换。7）制动瓦片磨损量达原厚度1/4时应更换。5、曳引轮1）材料要求：耐磨、延伸率大、摩擦系数大，一般用球墨铸铁。2）绳槽型式：（1）半圆槽：摩擦系数小，用于全绕式电梯，包角大于
4、330（2）速切口半圆槽：摩擦力适中，用于半绕式电梯，包角应大于135（3） V型槽：摩擦力大，不常用，有时在载货电梯中用。3）曳引轮的节圆直径与钢丝绳直径应大于40mm。4）曳引轮的节圆直轻与电梯运行速度有关。6、导向轮D用于半绕式时，称过桥轮。用于全绕式时，称抗绳轮。2）绳槽应为半圆槽。3）槽深大于d/3o4）槽的圆弧半径R比钢丝绳半径放大1/20o5）导向轮节圆直径应比钢丝绳直径大40倍以上。6）导向轮安装时离机房地面距离应大于IOcmO7、减速器D减速箱的作用是降低曳引机输出转速，增大输出转矩。2）电梯蜗杆传动有圆柱型蜗杆传动和圆弧面蜗杆传动两大类。3）蜗杆在蜗轮上面称蜗杆上置式，蜗杆
5、在蜗轮下面称蜗杆下置式。4）蜗轮副的齿面间隙应在0.095-0.19m之间。5）电动机主轴与蜗杆的同轴度：刚性连接40.02mm,弹性连接WO.Imm。6）连接器外圆的径向跳动不应超过1/300007）掌握好润滑油型号、加油量、漏油情况等。8、曳引钢丝绳1）至少有两根独立的钢丝绳。2）曳引轮节圆直径与钢丝绳直径之比不应小于40o3）钢丝绳的公称直径不小于8mm。4）钢丝绳与绳头连接处的强度不应小于钢丝绳自身强度的80%O5）各根钢丝绳应受力均等，小于5%O6）空载到满载的钢丝绳伸拉量不超过20mm。7）端接型式：锥型套、自锁楔型、绳夹。9、补偿绳1）电梯额定速度超过2.5ms时，应使用速某紧轮
6、的补偿绳。2）某紧轮的节圆直径与补偿绳的公称直径之比应不小于30o3）电梯额定速度超过3.5ms时，应增设一个防跳装置。10、厅、轿门技术要求1）门扇与门套，门扇下端与地坎之间的间隙：货梯l-8mm。2）开门刀与各层厅门地坎之间的距离：5-10mo3）各层厅门门锁上的滚轮端面与轿厢地坎间的距离：5-10mm。4）各层厅门地坎的水平度2/1000O5）各层厅门地坎应略高出装修后的地面2-5mm。6）各层门地坎至轿门地坎的距离偏差均为0-3mm。7）滚轮架上的偏心轮下导轨下端面的距离不应大于0.5mm。8）厅门门套立柱和框架立柱的垂直度和横梁的水平度不超过1/100009）中分式门的门扇在对口处应
7、平整，两扇门的平整度应小于Imm,门缝在整个可见高度上均不应大于2mm010）门在开足后，门扇不应凸出轿厢门套，应适当缩入5mm左右。11）门在开、关过程中应平稳，不应有跳动、抖动现象。12）厅门门扇上应装有强迫关门装置。13）被动门应设有电气联锁装置。14）门锁门钩子钩进量大于7mm,与开关门锁联锁。15）关门阻止力应不大于150NO二、电梯安全回路故障处理作用：为保证电梯安全运行，在电梯上装有许多安全部件。只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。安全回路：就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。只有所有安全开关都在接通
8、的情况下，安全继电器吸合，电梯才能得电运行。常见的安全回路开关有：1.机房：控制屏急停开关、相序继电器、热继电器、限速器开关2 .井道：上极限开关、下极限开关（有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源）3 .地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关4 .轿内：操纵箱急停开关5 .轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先检查安全回路。应该到机房控制屏观察安全继电器的状态。如果安全继电器处于释放状态，则应判断为安全回路故障。故障可能原因：1 .输入电源的相序错或有缺相引起相序继电
9、器动作。2 .电梯长时间处于超负载运行或堵转，引起热继电器动作。3 .可能限速器超速引起限速器开关动作。4 .电梯冲顶或沉底引起极限开关动作。5 .地坑断绳开关动作。可能是限速器绳跳出或超长。6 .安全钳动作。应查明原因，可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物（如老鼠等）卷入、安全楔块间隙太小等。7 .安全窗被人顶起，引起安全窗开关动作。8 .可能有的急停开关被人按下。9 .如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机（或PC机）进行检测，如果安全继
10、电器本身接触不良，也会引起安全回路故障的状态。三、电梯门锁故障处理作用：为保证电梯必须在全部门关闭后才能运行，在每扇厅门及轿门上都装有门电气联锁开关。只有全部门电气联锁开关在全部接通的情况下，控制屏的门锁继电器方能吸合，电梯才能运行。故障状态：在全部门关闭的状态下，到控制屏观察门锁继电器的状态，如果门锁继电器处于释放状态，则应判断为门锁回路断开。维修方法：由于目前大多数电梯在门锁断开时快车慢车均不能运行，所以门锁故障虽然容易判断，却很难找出是哪道门故障。1 .首先应重点怀疑电梯停止层的门锁是否有故障。2 .用三角钥匙打开层门，在厅外用三角钥匙重新开关一下厅门。3 .确保在检修状态下，在控制屏分
11、开短接厅门锁和轿门锁，分出是厅门部分还是轿门部分故障。4 .如是厅门部分故障，确保检修状态下，短接厅门锁回路，以检修速度运行电梯，逐层检查每道厅门联锁接触情况。注意：在修复门锁回路故障后，一定要先取掉门锁短接线，方能将电梯恢复到快车状态。另外，目前较多电梯虽然门锁回路正常，门锁继电器也吸合,但通常在门锁继电器上取一付常开触点再送到微机（或PC机）进行检测，如果门锁继电器本身接触不良，也会引起门锁回路故障的状态。安全触板（门光电、门光幕）作用：为了防止电梯门在关闭过程中夹住乘客，所以一般在电梯轿门上装有安全触板（光电或光幕）。安全触板：为机械式防夹人装置，当电梯在关门过程中，人碰到安全触板时，安
12、全触板向内缩进，带动下部的一个微动开关，安全触板开关动作，控制门向开门方向转动。光电：有的电梯安装了门光电（至少需要两点），一边为发射端，另一边为接收端。当电梯门在关闭时，如果有物体挡住光线，接收端接受不到发射端的光源，立即驱动光电继电器动作，光电继电器控制门向反方向开启。1 .电梯门关不上现象：电梯在自动位时不能关闭，或没有关完就反向开启。在检修时却能关上。原因：安全触板开关坏，或被卡住、或开关调整不当，安全触板稍微动作即引起开关动作。门光电（或光幕）位置偏或被遮挡，或门光电无（光幕）供电电源，或光电（光幕）已坏。2 .安全触板不起作用原因：安全触板开关坏，或线已断。关门力限开关作用：有的电
13、梯门装有关门力限开关，当门在关闭过程中如果受到一定阻力门却仍然关不上,则该开关动作，门向开门方向旋转。有的变频门机虽然没有这个开关，但也有类似的功能。在关门时如果遇有一定的阻力，通过变频器的计算门机电流超过一定值时仍不能关上，则向反方向开启。故障状态：当关门力限开关有误动作时门会始终关不上。开关门按钮作用：自动位时，如果按住开门按钮，则电梯门长时间开启，可以方便乘客多时正常进出轿厢。按一下关门按钮，可以使门立即关闭。检修位时，用来控制电梯的开关门。故障现象：有时开关门按钮被按后会卡在里面弹不出来。如果开门按钮被卡住可能会引起电梯到站后门一直开着关不起来。关门按钮被卡住会引起到站后门不开启。维修
14、：查明原因，保证按钮动作灵活可靠。厅外召唤按钮作用：厅外召唤按钮是用来登记厅外乘客的呼梯需要。同时，它有同方向本层开门的功能。如电梯向上运行时，按住上召唤不放，则电梯门会长时间开启。（有的电梯被设计成超过一定时间后就强制关门）。故障现象：有时召唤按钮被卡住时电梯会停在本层不关门，或过一段时间强制关门后运行，然后每次都要驶向该层停留一段时间。维修：查明原因，保证按钮动作灵活可靠。四、门机系统故障处理1.直流门机系统直流门机系统中常见的故障：现象1：电梯开门无减速，有撞击声。原因：门开启时打不到开门减速限位。开门减速限位已坏，不能接通。开门减速电阻已烧断或中间的抱闸与电阻丝接触不良。现象2：电梯关
15、门无减速，关门速度快有撞击声原因：门关闭时打不到关门减速限位。关门减速限位已坏，不能接通。关门减速电阻已烧断或中间的抱闸与电阻丝接触不良。现象3：开门或关门时速度太慢。原因：开门或关门减速限位已坏，处在常接通状态。现象4：门不能关只能开原因：可能是关门终端限位已坏，始终处于断开状态。现象5：门即不能开也不能关原因：可能是开关门总电阻已烧断。五、电梯电气故障查找方法当电梯控制电路发生故障时，首先要问、看、听、闻，做到心中有数。所谓问，就是询问操作者或报告故障的人员故障发生时的现象，查询在故障发生前是否做过任何调整或更换元件的工作；所谓看，就是观察每一个零件是否正常工作，看控制电梯的各种信号指示是否正确，看电气元件外观颜色是否改变等；所谓听，就是听电路工作时是否有异声；听谓闻，就是闻电路元件是否有异常气味。在完成上述工作后，便可采用下列方法查找电气控制电路的故障。1、程序检查法电梯是按一定程序运行的，每次运
