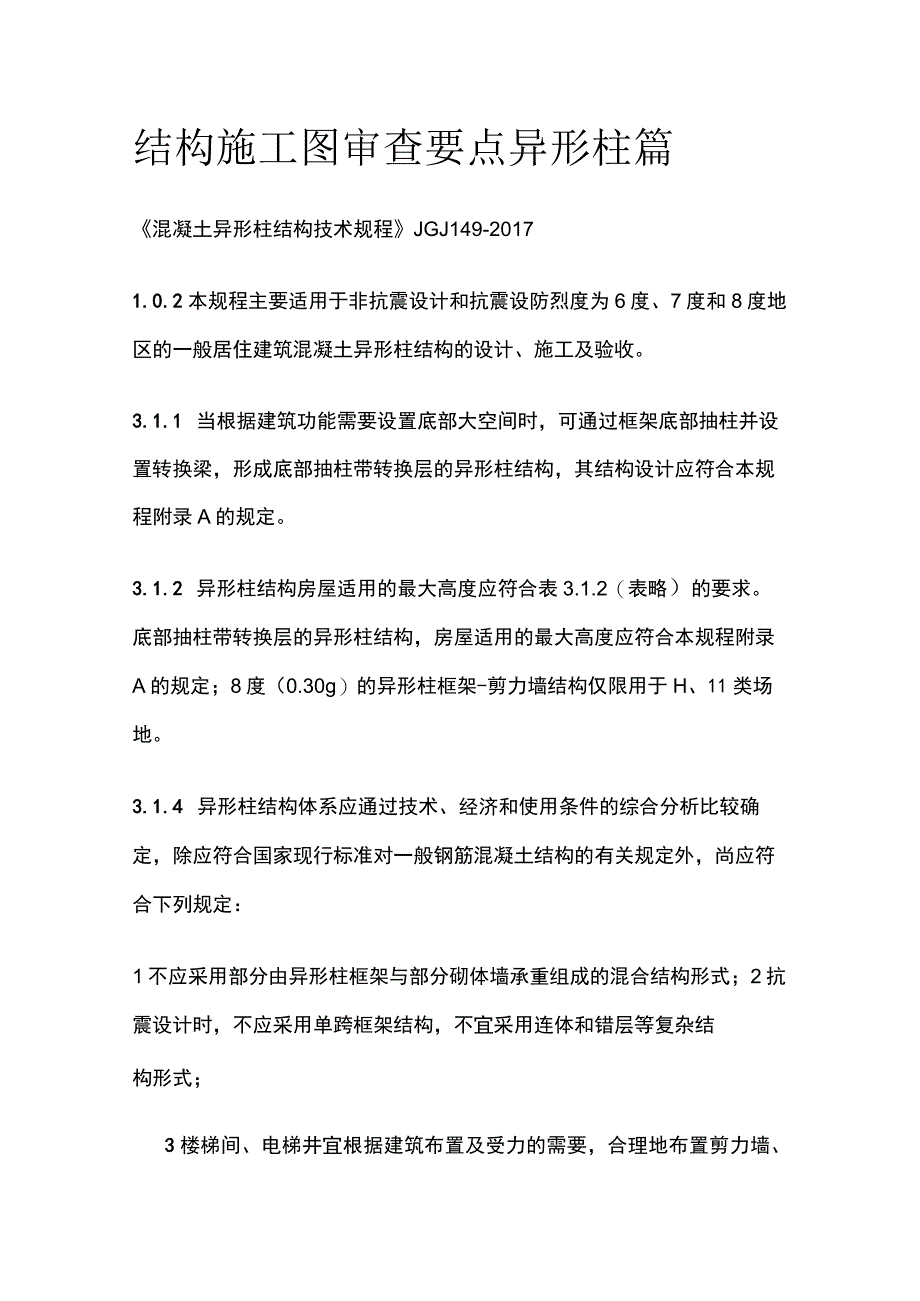

结构施工图审查要点 异形柱篇.docx_第1页
第1页 / 共8页

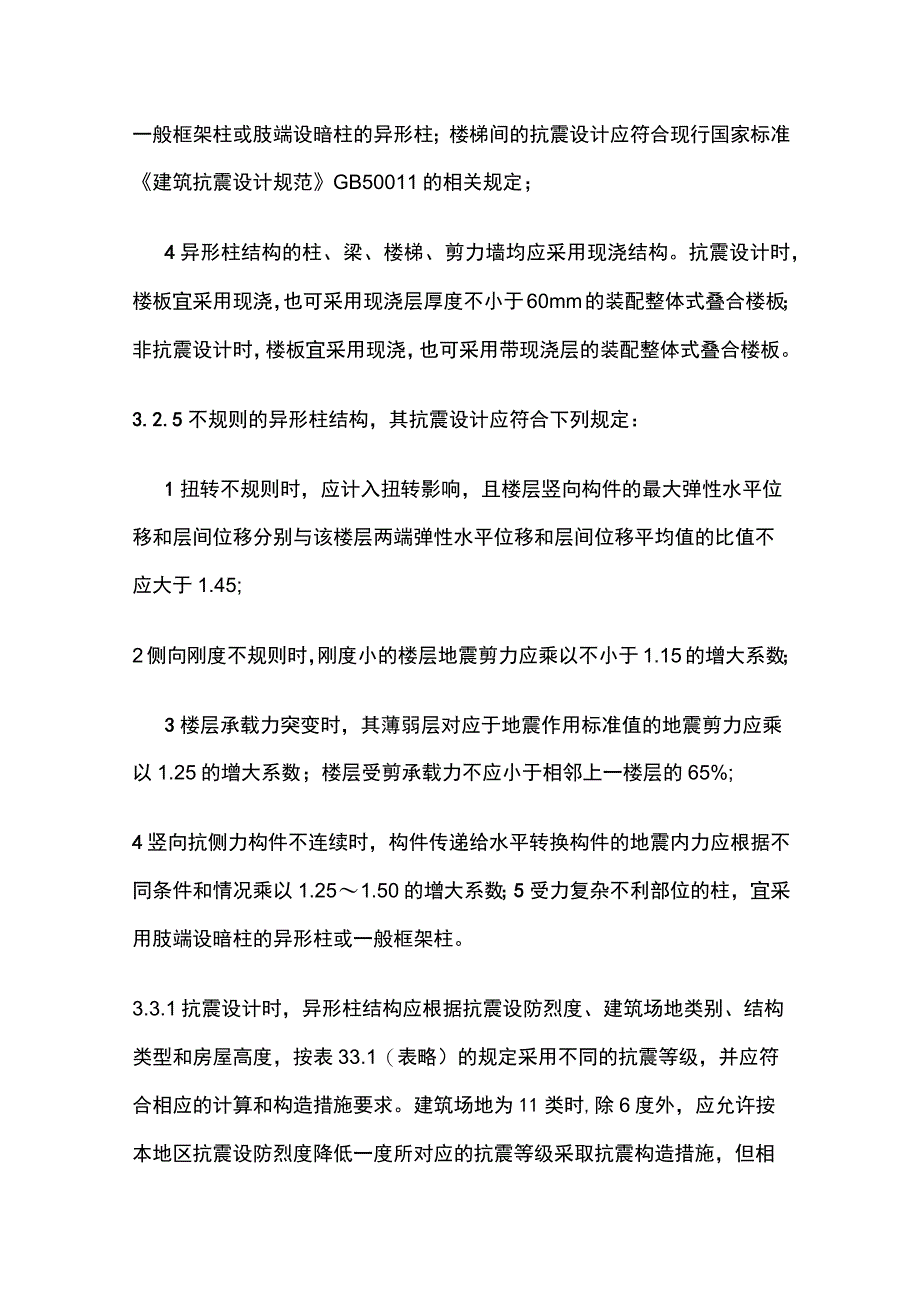

结构施工图审查要点 异形柱篇.docx_第2页
第2页 / 共8页

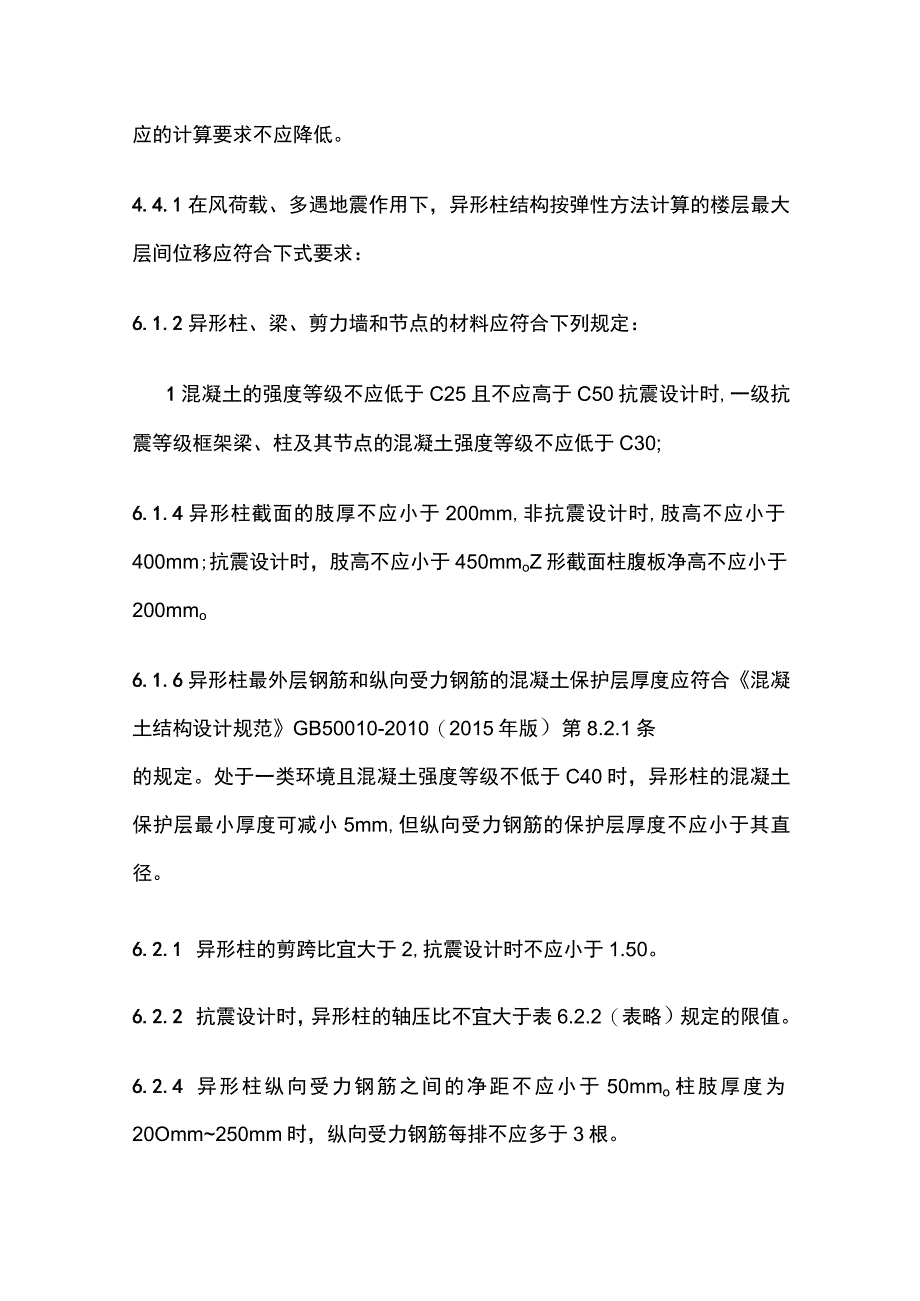

结构施工图审查要点 异形柱篇.docx_第3页
第3页 / 共8页
结构施工图审查要点 异形柱篇.docx_第4页
第4页 / 共8页
结构施工图审查要点 异形柱篇.docx_第5页
第5页 / 共8页
结构施工图审查要点 异形柱篇.docx_第6页
第6页 / 共8页
结构施工图审查要点 异形柱篇.docx_第7页
第7页 / 共8页
结构施工图审查要点 异形柱篇.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《结构施工图审查要点 异形柱篇.docx》由会员分享,可在线阅读,更多相关《结构施工图审查要点 异形柱篇.docx(8页珍藏版)》请在第壹文秘上搜索。

1、结构施工图审查要点异形柱篇混凝土异形柱结构技术规程JGJ149-20171.0.2本规程主要适用于非抗震设计和抗震设防烈度为6度、7度和8度地区的一般居住建筑混凝土异形柱结构的设计、施工及验收。3.1.1 当根据建筑功能需要设置底部大空间时,可通过框架底部抽柱并设置转换梁,形成底部抽柱带转换层的异形柱结构,其结构设计应符合本规程附录A的规定。3.1.2 异形柱结构房屋适用的最大高度应符合表3.1.2(表略)的要求。底部抽柱带转换层的异形柱结构,房屋适用的最大高度应符合本规程附录A的规定;8度(0.30g)的异形柱框架-剪力墙结构仅限用于H、11类场地。3.1.4 异形柱结构体系应通过技术、经济

2、和使用条件的综合分析比较确定,除应符合国家现行标准对一般钢筋混凝土结构的有关规定外,尚应符合下列规定:1不应采用部分由异形柱框架与部分砌体墙承重组成的混合结构形式;2抗震设计时,不应采用单跨框架结构,不宜采用连体和错层等复杂结构形式;3楼梯间、电梯井宜根据建筑布置及受力的需要,合理地布置剪力墙、一般框架柱或肢端设暗柱的异形柱;楼梯间的抗震设计应符合现行国家标准建筑抗震设计规范GB50011的相关规定;4异形柱结构的柱、梁、楼梯、剪力墙均应采用现浇结构。抗震设计时,楼板宜采用现浇,也可采用现浇层厚度不小于60mm的装配整体式叠合楼板;非抗震设计时,楼板宜采用现浇,也可采用带现浇层的装配整体式叠合

3、楼板。3.2.5不规则的异形柱结构,其抗震设计应符合下列规定:1扭转不规则时,应计入扭转影响,且楼层竖向构件的最大弹性水平位移和层间位移分别与该楼层两端弹性水平位移和层间位移平均值的比值不应大于1.45;2侧向刚度不规则时,刚度小的楼层地震剪力应乘以不小于1.15的增大系数;3楼层承载力突变时,其薄弱层对应于地震作用标准值的地震剪力应乘以1.25的增大系数;楼层受剪承载力不应小于相邻上一楼层的65%;4竖向抗侧力构件不连续时,构件传递给水平转换构件的地震内力应根据不同条件和情况乘以1.251.50的增大系数;5受力复杂不利部位的柱,宜采用肢端设暗柱的异形柱或一般框架柱。3.3.1抗震设计时,异

4、形柱结构应根据抗震设防烈度、建筑场地类别、结构类型和房屋高度,按表33.1(表略)的规定采用不同的抗震等级,并应符合相应的计算和构造措施要求。建筑场地为11类时,除6度外,应允许按本地区抗震设防烈度降低一度所对应的抗震等级采取抗震构造措施,但相应的计算要求不应降低。4.4.1在风荷载、多遇地震作用下,异形柱结构按弹性方法计算的楼层最大层间位移应符合下式要求:6.1.2异形柱、梁、剪力墙和节点的材料应符合下列规定:1混凝土的强度等级不应低于C25且不应高于C50抗震设计时,一级抗震等级框架梁、柱及其节点的混凝土强度等级不应低于C30;6.1.4异形柱截面的肢厚不应小于200mm,非抗震设计时,肢

5、高不应小于400mm;抗震设计时,肢高不应小于450mmoZ形截面柱腹板净高不应小于200mmo6.1.6异形柱最外层钢筋和纵向受力钢筋的混凝土保护层厚度应符合混凝土结构设计规范GB50010-2010(2015年版)第8.2.1条的规定。处于一类环境且混凝土强度等级不低于C40时,异形柱的混凝土保护层最小厚度可减小5mm,但纵向受力钢筋的保护层厚度不应小于其直径。6.2.1 异形柱的剪跨比宜大于2,抗震设计时不应小于1.50。6.2.2 抗震设计时,异形柱的轴压比不宜大于表6.2.2(表略)规定的限值。6.2.4 异形柱纵向受力钢筋之间的净距不应小于50mmo柱肢厚度为20Omm250mm时

6、,纵向受力钢筋每排不应多于3根。6.2.6 异形柱全部纵向受力钢筋的配筋率,非抗震设计时不应大于4%;抗震设计时不应大于3%o6.2.7 异形柱应采用复合箍筋(图6.2.7略),严禁采用有内折角的箍筋。6.2.9 抗震设计时,异形柱箍筋加密区的配箍特征值应符合下列规定:1加密区的配箍特征值应符合下列公式的规定:2对抗震等级为一、二、三、四级的框架柱,箍筋加密区的箍筋体积配箍率分别不应小于1.0%、0.8%.0.6%.0.5%o3当剪跨比入2时,抗震等级为一、二、三、四级的框架柱,箍筋加密区的箍筋体积配箍率不应小于L2%。6.2.12抗震设计时,异形柱箍筋加密区范围应按下列规定采用:1柱端取截面

7、长边尺寸、柱净高的1/6和500mm三者中的最大值;2底层柱柱根不应小于柱净高的1/3;当有刚性地面时,除柱端外尚应取刚性地面上、下各500mm;3剪跨比不大于2的柱以及因设置填充墙等形成柱净高与柱肢截面高度之比不大于4的柱取柱全高;4角柱及Z形柱取柱全高。6.2.15一、二级抗震等级的房屋角部异形柱以及地震区楼梯间,异形柱肢端(转角处)应设暗柱(图略)。肢端(转角处)设暗柱时,暗柱沿肢高方向尺寸a不应小于12Omm。暗柱的附加纵向钢筋直径不应小于14mm,可取与纵向受力钢筋直径相同;暗柱的附加箍筋直径和间距同异形柱箍筋,附加箍筋宜设在异形柱两箍筋中间。6.3.2框架顶层柱的纵向受力钢筋应锚固

8、在柱顶、梁、板内z锚固长度应从梁底算起,纵向钢筋的锚固应符合下列规定:1顶层端节点柱内侧的纵向钢筋和顶层中间节点处的柱纵向钢筋均应伸至柱顶(图略),当采用直线锚固方式时,锚固长度对非抗震设计不应小于Ia,抗震设计不应小于IaEo直线段锚固长度不足时,该纵向钢筋伸到柱顶后可采用钢筋锚固板锚固,锚固长度非抗震设计不应小于0.5lab,抗震设计不应小于0.5labE,也可采用90。钢筋弯折锚固,此时纵向钢筋分别向内、外弯折,弯折前的竖直投影长度非抗震设计时不应小于0.5lab,抗震设计时不应小于0.5labE0弯折后的水平投影长度不应小于12do2抗震设计时,贯穿顶层十字形柱中间节点的梁上部纵向钢筋

9、直径,对一、二、三级抗震等级不宜大于该方向柱肢截面高度he的1/30o3顶层端节点柱外侧纵向钢筋可与梁上部纵向钢筋搭接(图略),搭接长度非抗震设计时不应小于L6lab,抗震设计时不应小于1.6labEo且伸入梁内的柱外侧纵向钢筋截面面积不宜少于柱外侧全部纵向钢筋面积的50%o在梁宽范围以外的柱外侧纵向钢筋可伸入现浇板内,伸入长度应与伸入梁内的相同。6.33当框架梁的截面宽度与异形柱柱肢截面厚度相等或梁截面宽度每侧凸出柱边不大于50mm时,在梁四角上的纵向受力钢筋应在离柱边不小于800mm且满足坡度不大于1/25的条件下,向本柱肢纵向受力钢筋的内侧弯折锚入梁柱节点核心区。在梁筋弯折处应设置不少于

10、2根直径8mm的附加封闭箍筋(图略)。对梁的纵筋弯折区段内大于50mm的混凝土保护层宜采取有效的防裂构造措施。当梁的截面宽度的任T则凸出柱边不小于50mm时,该侧梁角部的纵向受力钢筋可在本柱肢纵向受力钢筋的夕M则锚入节点核心区,但凸出柱边尺寸不应大于75mm(图略)。且从柱肢纵向受力钢筋内侧锚入的梁上部、下部纵向受力钢筋,分别不宜小于梁上部、下部纵向受力钢筋截面面积的70%当上部、下部梁角的纵向钢筋在本柱肢纵向受力钢筋的外侧锚入节点核心区时,梁的箍筋配置范围应延伸到与另一方向框架梁相交处(图略),且节点处T音梁高范围内梁的侧面应设置纵向构造钢筋并伸至柱外侧,钢筋直径不应小于8mm,间距不应大于

11、100mm。6.3.4 框架中间层端节点(图略),框架梁上部和下部纵向钢筋可采用直线方式锚入端节点,锚固长度非抗震设计不应小于Ia,抗震设计不应小于IaEz尚应伸至柱外侧。当水平直线段的锚固长度不足时,梁上部和下部纵向钢筋应伸至柱外侧纵向钢筋内边,可采用钢筋锚固板锚固,锚固长度非抗震设计不应小于04lab,抗震设计不应小于0.4IabE;也可采用90。钢筋弯折锚固,此时纵向钢筋分别向下、向上弯折,弯折前的水平投影长度非抗震设计时不应小于0.4Iab,抗震设计时不应小于0.4IabE,弯折后的竖直投影长度取15d当框架梁纵向钢筋在柱筋外侧锚入节点时,对钢筋锚固板锚固和90。钢筋弯折锚固,其锚固长

12、度和弯折前的水平投影段长度均不应小于05lab和0.5labE0框架顶层端节点(图略),梁上部纵向钢筋应伸至柱外侧并向下弯折到梁底标高,梁下部纵向钢筋应伸至柱外侧纵向钢筋内边并向上弯折,弯折前的水平投影长度非抗震设计时不应小于04lab,抗震设计时不应小于0.4IabE,当框架梁纵向钢筋在柱筋外侧锚入节点时,则不应小于0.5lab和0.5labE0弯折后的竖直投影长度取15do6.3.5 中间层十字形柱中间节点框架梁纵向钢筋应符合下列规定:1抗震设计时,对一、二、三级抗震等级,贯穿中柱的梁纵向钢筋直径不宜大于该方向柱肢截面高度he的1/30,当混凝土的强度等级为C40及以上时可取1/25,且纵

13、向钢筋的直径不应大于25mmo2两侧高度相等的梁(图略),上部及下部纵向钢筋各排宜分别采用相同直径,并均应贯穿中间节点。若两侧梁的下部钢筋根数不相同时,差额钢筋锚入中间节点的总长度,非抗震设计时不应小于Ia,抗震设计时不应小于IaEo当直线段锚固长度不足时,可采用钢筋锚固板锚固,锚固长度非抗震设计时不应小于04lab,抗震设计时不应小于0.4IabE,且伸过柱肢中心线均不应小于5d(d为纵向受力钢筋直径)。3两侧高度不相等的梁(图略),上部纵向钢筋应贯穿中间节点,下部纵向钢筋锚入中间节点的总长度,非抗震设计时不应小于Ia,抗震设计时不应小于IabEo当直线段锚固长度不足时,该纵向钢筋应伸至柱对侧纵向钢筋内边,可采用钢筋锚固板锚固,锚固长度非抗震设计时不应小于0.4lab,抗震设计时不应小于0.4labE;也可采用90。钢筋弯折锚固,弯折前的水平投影长度非抗震设计时不应小于04lab,抗震设计时不应小于04labE,弯折后的竖直投影长度不应小于15d;当框架梁纵向钢筋在柱筋外侧锚入节点核心区时,对于钢筋锚固板锚固和90。钢筋弯折锚固,其锚固长度和弯折前的水平投影长度均不应小于0.5lab和0.5labEo
