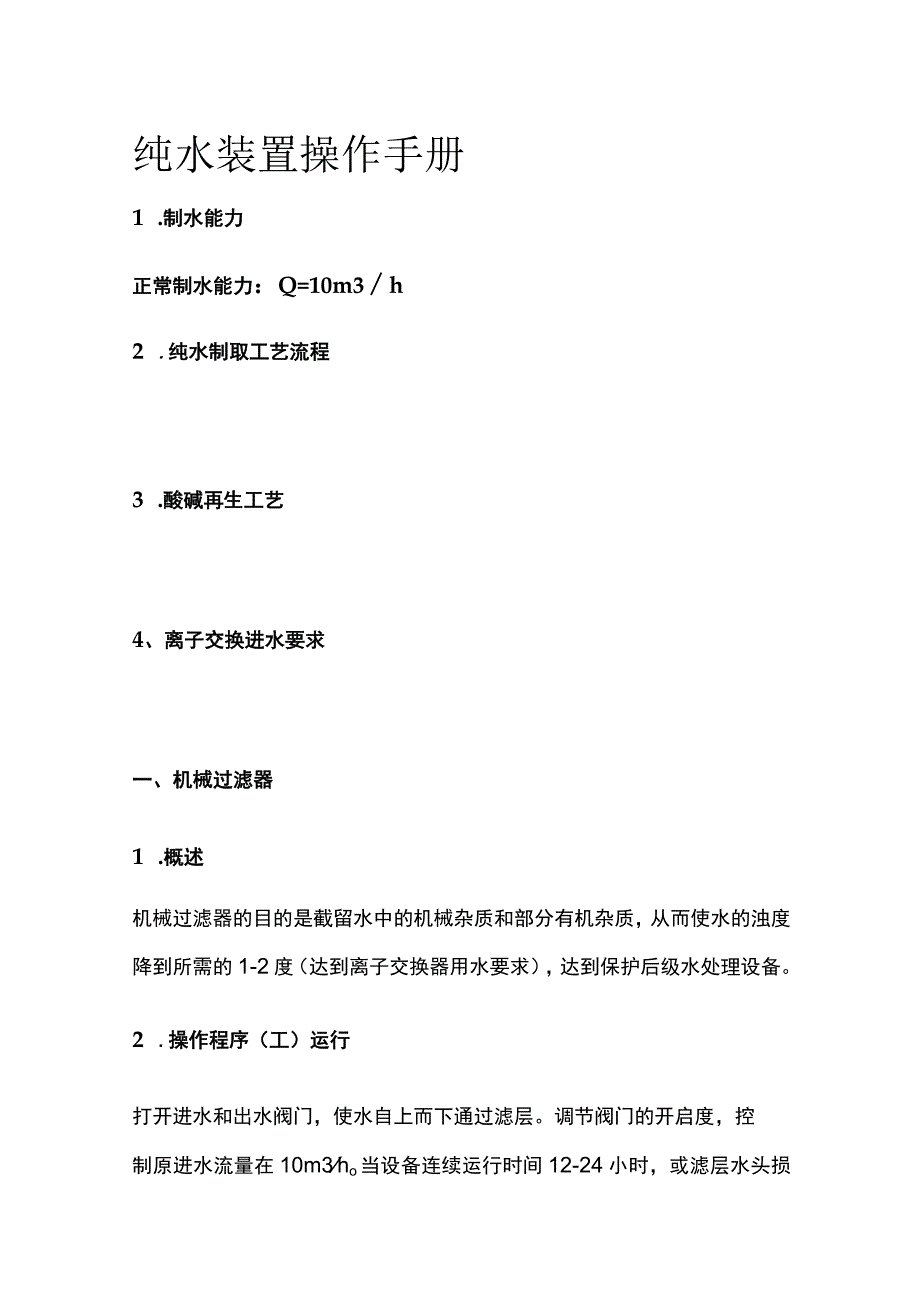

1、纯水装置操作手册1 .制水能力正常制水能力：Q=10m3h2 .纯水制取工艺流程3 .酸碱再生工艺4、离子交换进水要求一、机械过滤器1 .概述机械过滤器的目的是截留水中的机械杂质和部分有机杂质，从而使水的浊度降到所需的1-2度（达到离子交换器用水要求），达到保护后级水处理设备。2 .操作程序（工）运行打开进水和出水阀门，使水自上而下通过滤层。调节阀门的开启度，控制原进水流量在10m3ho当设备连续运行时间12-24小时，或滤层水头损失5-7米水柱，应对机械过渡器进行反洗，确保出水浊度小于1-2度。(2)反洗打开反洗排水阀，同时缓慢开启反洗进水阀门，逐渐加大进水流量，使水自下而上通过滤层，使石英

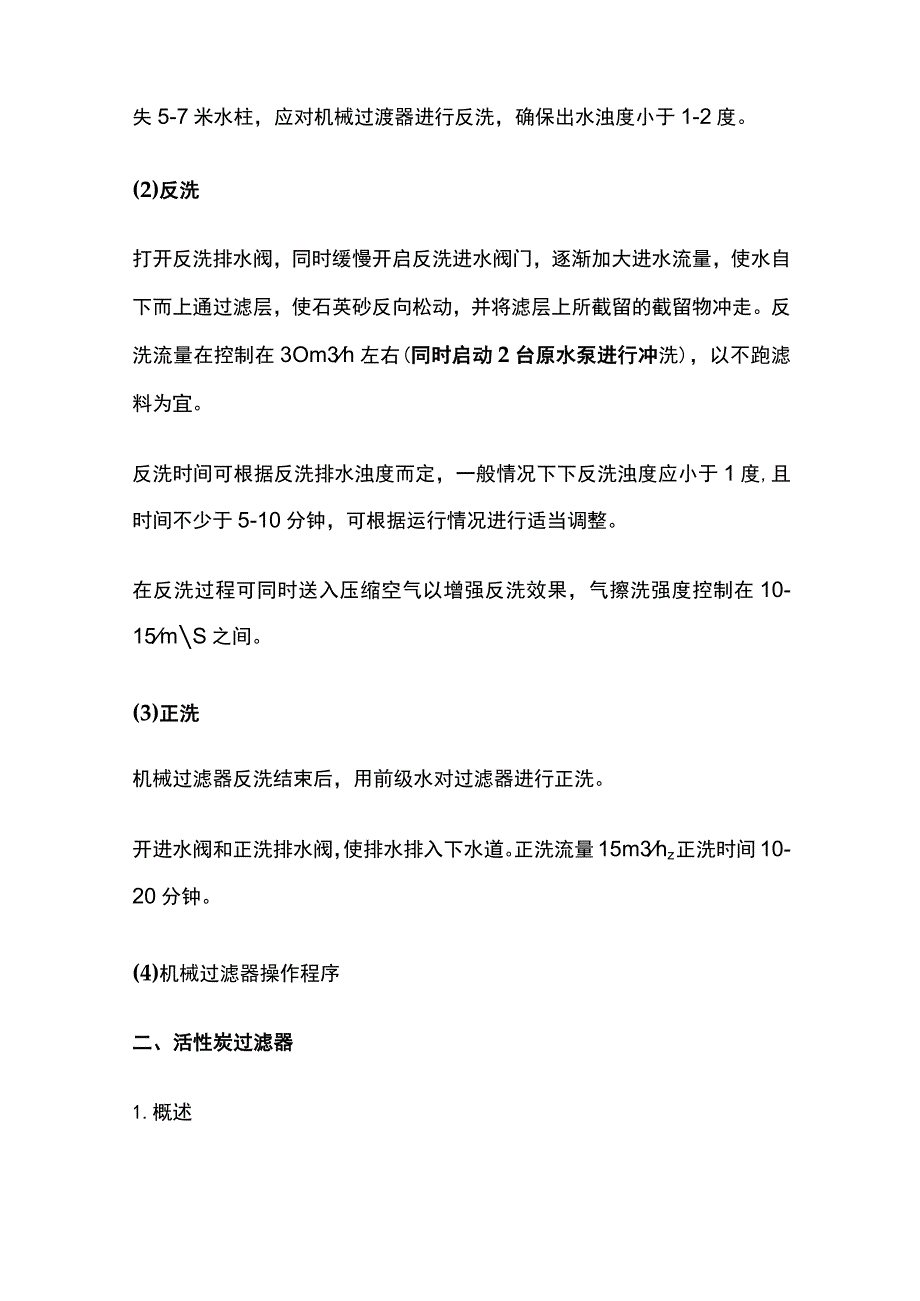

2、砂反向松动，并将滤层上所截留的截留物冲走。反洗流量在控制在3Om3h左右(同时启动2台原水泵进行冲洗)，以不跑滤料为宜。反洗时间可根据反洗排水浊度而定，一般情况下下反洗浊度应小于1度,且时间不少于5-10分钟，可根据运行情况进行适当调整。在反洗过程可同时送入压缩空气以增强反洗效果，气擦洗强度控制在10-15mS之间。(3)正洗机械过滤器反洗结束后，用前级水对过滤器进行正洗。开进水阀和正洗排水阀，使排水排入下水道。正洗流量15m3hz正洗时间10-20分钟。(4)机械过滤器操作程序二、活性炭过滤器1.概述活性炭过滤器主要去除水中的有机物、色度及余氯。其作为离子交换器预处理时，可有效保证离子交换树
3、脂的使寿命，提高出水水质，防止树脂中毒污染。活性炭过滤器内装活性炭滤料。2、操作规程(1)运行打开进水和出水阀门，使水自上而下通过滤层。调节阀门的开启度，控制进水流量在10m3ho当设备连续运行时间24-72小时，应对活性炭进行反洗，以去除细碎活性炭颗粒及表面悬浮物。(2)反洗打开反洗排水阀，同时缓慢开启反洗进水阀门，逐渐加大进水流量，使水自下而上通过滤层，使活性炭反向松动，并将滤层上所截留的截留物冲走。反洗流量在控制在10-20m3h左右(启动1台原水泵)，以不跑滤料为宜。反洗时间可不少于Io-15分钟，可根据运行情况进行适当调整。(3)正洗过滤反洗结束后，用前级水对过滤器进行正洗。开进水阀
4、和正洗排水阀，使排水排入下水道。正洗流量10m3hz正洗时间10-20分钟，以排水口出水无色为止。(4)活性炭过滤器操作程序(5)活性炭滤料的更换当活性炭过滤器出水余氯大于0.1mgl或出水有机物泄漏量大于0.95C0(CO为进水有机物浓度)，表明活性炭滤料的已不再有吸附能力，此时应更换性炭滤料。三、逆流再生阳离子交换器1.概述阳离子交换器内装001x7阳离子交换树脂。水经过阳离子交换器时，水中的各种阳离子：铁、钙、镁、钠、钾等与离子交换树脂中的氢离子进行交换，从而达到去除的目的。当运行一定时间时，离子交换树脂吸咐饱和失效时,可用盐酸对离子交换剂进行再生处理,重新恢复交换能力。2、操作规程(1
5、)运行运行即出水，打开进前级水、上进(进水)、出水2只阀门，使水自上而下通阳树脂层，当处理水的效果不佳时即转入下一程序。一旦发现处理水中有漏Na+时应转入下部程序：对失效阳树脂进行再生处理后，重新恢复吸附各种阳离子的交换能力。运行流速15mh,流量10m3ho(2)再生2.1 再生前准备工作，首先打开排气阀、中排阀把失效树脂柱内的水放至树脂层面上50-100mm为宜即是中排处，然后关闭排气阀。然后配制再生所用的HCI溶液，浓度为3-4%左右。2.2 进再生剂先打开进酸阀，然后打开喷射器下面两个进纯水阀，最后开启再生泵，调节流量均为2THo2.3 打开浓酸阀、调节浓酸流量为250L/H,此时流量
6、计上的总流量为2.25 T/H,此过程为45min钟左右。或不急用可让酸液在柱内停留浸泡2-3小时效果更佳。(3)树脂的清洗操作3.1 反洗操作进完再生剂或浸泡后，用纯水自下而上进行清洗，把树脂中的残留酸液顶至中排排除，开启再生泵进清洗水，下进、中排，此过程一般不超过25min钟，清洗流量与进再生液流量相同。3.2 正洗操作关闭所有已开阀门及再生泵，用前级水从交换柱上部进水，下部排水，流量与运行流量相同，开启进前级水，上进、下排(注意：打开阳离子交换器的排气阀及上进阀，先把柱内补满水，直到排气阀出水为止)，当在下排口测得PH值等于4-5左右时，交换柱再生程序结束，投入正常运行或待用。此过程为1
7、0-25min钟。(3)大反洗当交换柱使用运行3-5个周期时,必须进行一次大反洗过程,其目的是:清洗树脂间和树脂表面的杂质，使树脂层松散，这样可以延长树脂使用寿命及提高产水量。操作过程：开启进前级水，下进（控制进水流量由小到大逐渐加大）、上排，使整个树脂层充分膨胀（视镜可以看到）。然后由大到小逐渐下降，时间控制在30min钟左右。即可结束大反洗，进行再生操作。3、阳离子交换滤器操作程序四.除二氧化碳器1.概述除碳器设在阳离子交换器后面，用于去除水中的二氧化碳（CO2）,减轻阴离子交换器的负荷，提高水处理系统的经济性和产水周期。经除碳器处理后，水中残余二氧化碳含量为5mgLo脱气塔同装DN50多
8、面空心球填料，根据进水水质而定填料高度，塔体上部由进水喷淋装置，把水淋在DN50多面空心球上，多面空心球在风机的吹动下，不断更新水膜增加水气接触面积，从而达到脱除二氧化碳气体的最佳效果。2.运行操作先启动鼓风机,再打开阳离子交换器出水调正除碳器进水流量在规定值,水经除碳器进入下部水箱，待水位到水箱三分之二以上时，打开中间水泵，将水送入后级阴离子交换器，调正后级进水流量即可正常运行。五.逆流再生阻离子交换器1.概述阴离子交换器内装201x7阴离子交换树脂。水经过阴离子交换器时，水中的各种阴离子：氯根、重碳酸根、硝酸根等离子，从而达到去除的目的。当运行一定时间时，离子交换树脂吸咐饱和失效时，可用碱
9、对离子交换剂进行再生处理，重新恢复交换能力。2、操作规程(1)运行运行即出水，打开进前级水、上进(进水)、出水2只阀门，使水自上而下通阴树脂层，当处理水的效果不佳时即转入下一程序。一旦发现电导率超10uscm,应转入下部程序：对失效阴树脂进行再生处理后，重新恢复吸附各种阴离子的交换能力。运行流速15mh,流量10m3ho(2)再生2.1 再生前准备工作，首先打开排气阀、中排阀把失效树脂柱内的水放至树脂层面上50-100mm为宜即是中排处，然后关闭排气阀。然后配制再生所用的NaOH溶液，浓度为3-4%左右。2.2 进再生剂先打开进碱阀，然后打开喷射器下面两个进纯水阀，最后开启再生泵，调节流量均为
10、2THo2.3 打开浓碱阀、调节浓碱流量为250L/H,此时流量计上的总流量为2.25T/H,此过程为45min钟左右。或不急用可让碱液在柱内停留浸泡2-3小时效果更佳。(3)树脂的清洗操作3.1 反洗操作进完再生剂或浸泡后，用纯水自下而上进行清洗，把树脂中的残留碱液顶至中排排除，开启酸碱再生泵进清洗水，下进、中排，此过程一般不超过25min钟，清洗流量与进再生液流量相同。3.2 正洗操作关闭所有已开阀门及再生泵，用前级水从交换柱上部进水，下部排水，流量与运行流量相同，开启进前级水，上进、下排(注意：打开阴离子交换器的排气阀及上进阀，先把柱内补满水，直到排气阀出水为止)，当在下排口测得PH值等
11、于9左右时、电导率10uscm即可,交换柱再生程序结束，投入正常运行或待用。此过程为10-25min钟。(3)大反洗当交换柱使用运行3-5个周期时,必须进行一次大反洗过程,其目的是：清洗树脂间和树脂表面的杂质，使树脂层松散，这样可以延长树脂使用寿命及提高产水量。操作过程：开启进前级水，下进（控制进水流量由小到大逐渐加大）、上排，使整个树脂层充分膨胀（视镜可以看到）。然后由大到小逐渐下降，时间控制在30min钟左右。即可结束大反洗，进行再生操作。3阴离子交换滤器操作程序六、注意事项1.过滤器的清洗须先反洗（下进阀、下排阀），在没有压缩空气的情况下其反洗流量是运行流量的3倍，时间控制在15-20分钟，然后正洗（上进阀、下排阀）直到下排出水的浊度1-2NTU。2、正常运行时，须多观察流量计及压力表所显示的数据是否正常。3、设备正常运行进应先开排气阀、直到排气阀出水后关闭。4、各种水泵在不使用的情况下，其上下的阀门应关闭。5、每个步骤进行时，阀门不得误开，心免串流造成不必要的损失。6、工作搞卫生时，禁止把水洒到水泵上。7、进浓酸的同时必须打开酸雾吸收器上面的进水阀。8、关机时须先关泵然后关阀门，开机时行开阀门后开水泵。9、注意：启动水泵时一定要先检查阀门开关状态。10、一级脱盐水系统：酸、碱再生树脂，最好同步进行。
