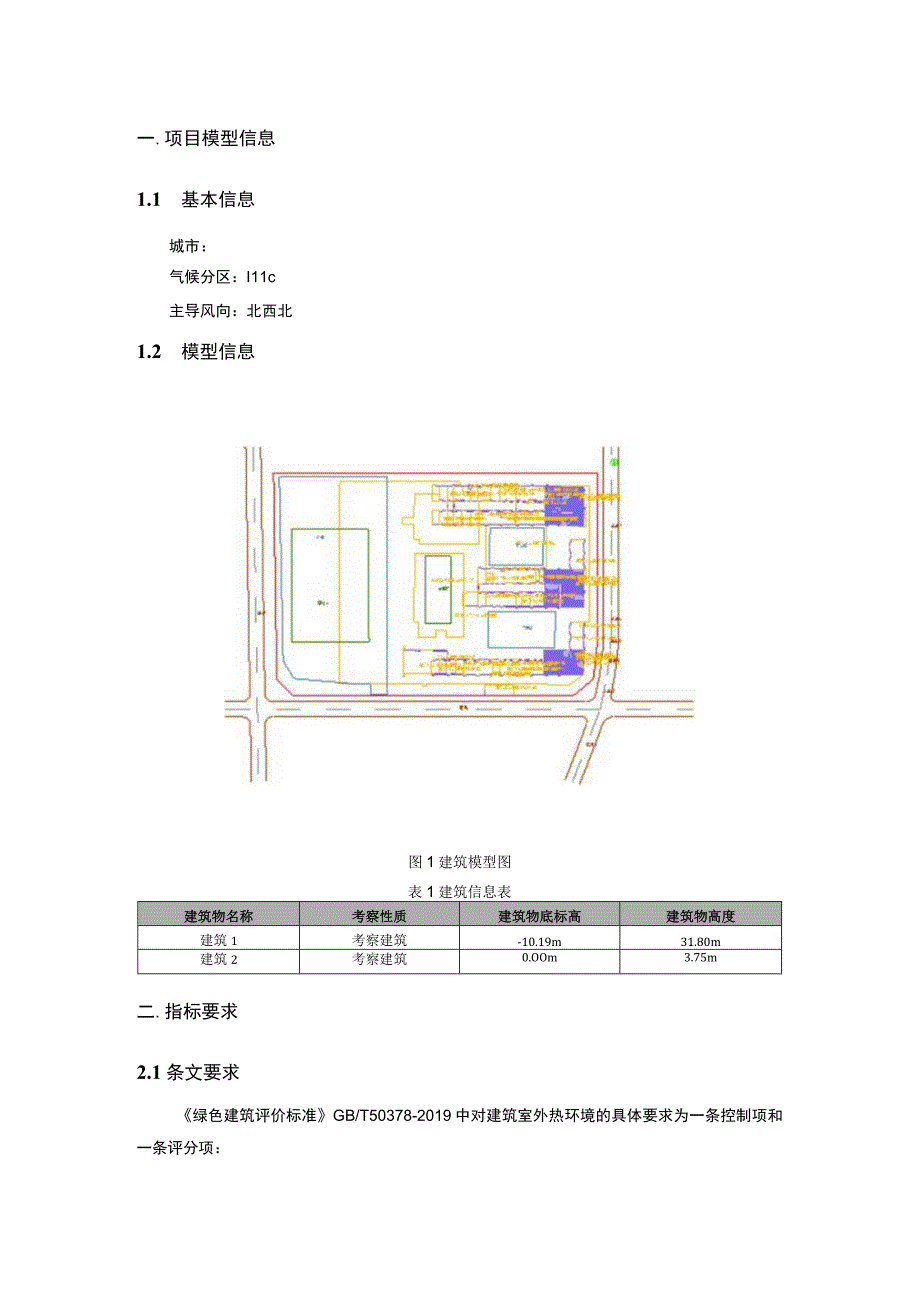

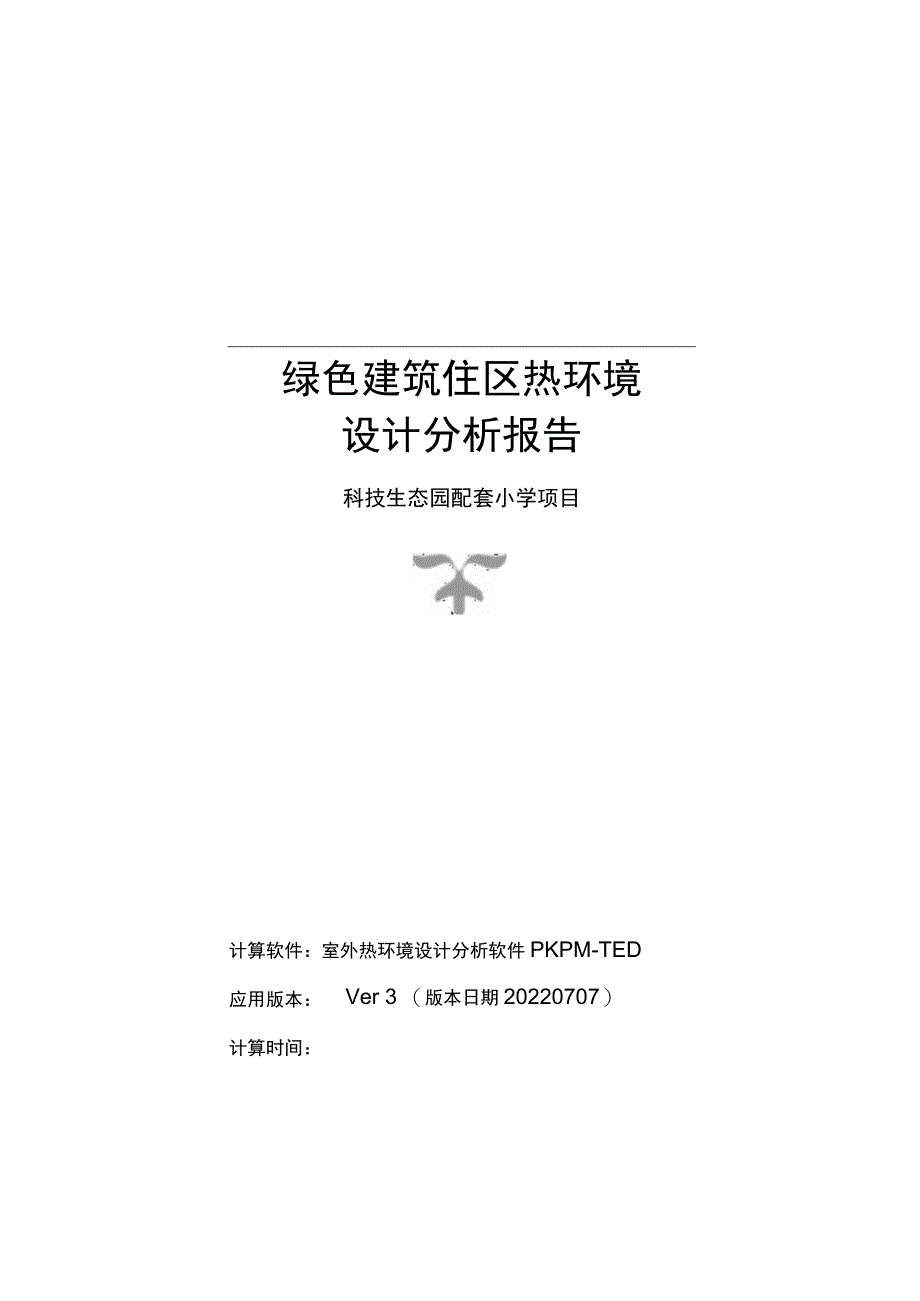

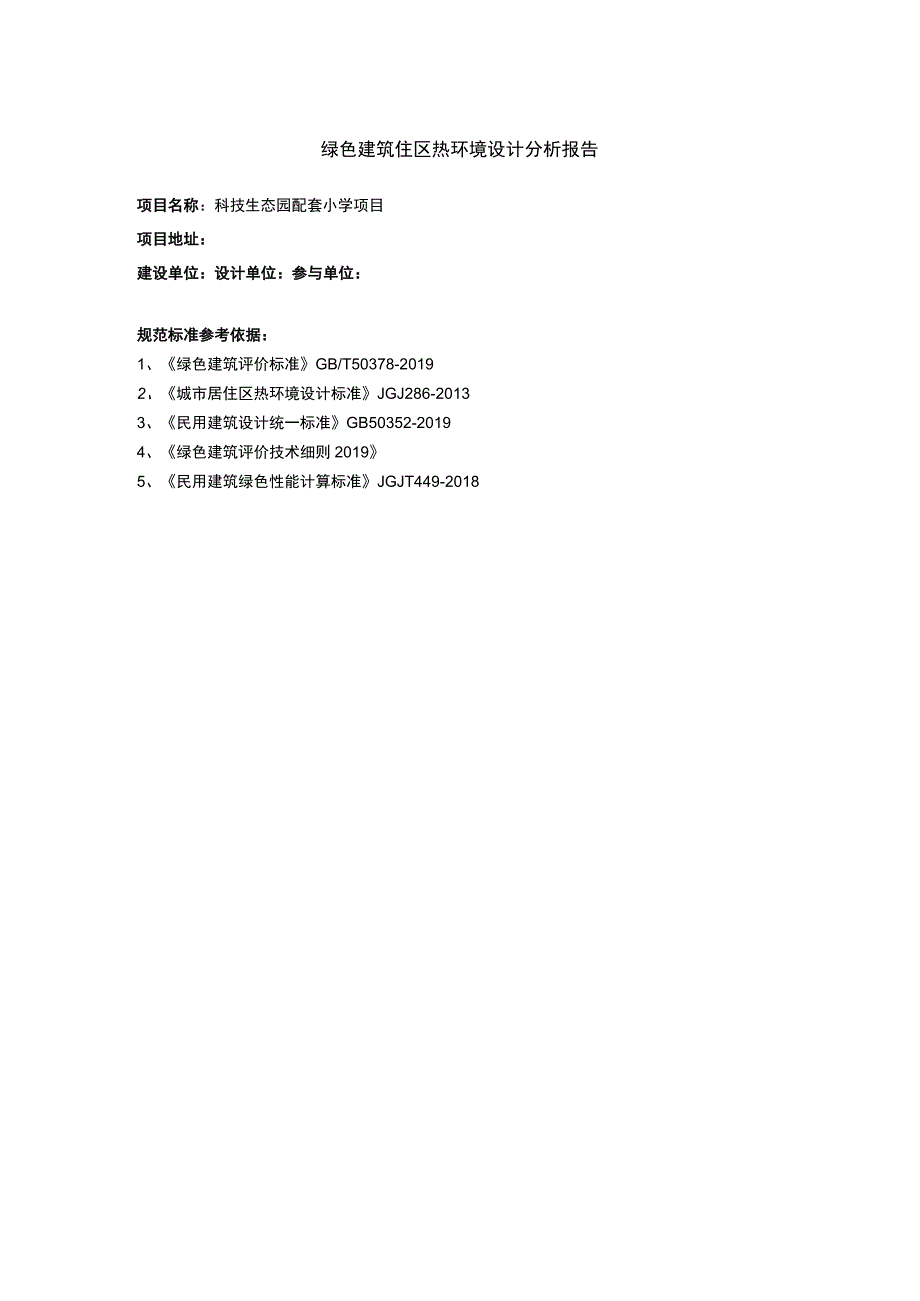

1、绿色建筑住区热环境设计分析报告科技生态园配套小学项目Ver 3 （版本日期20220707）计算软件：室外热环境设计分析软件PKPM-TED应用版本：计算时间：绿色建筑住区热环境设计分析报告项目名称：科技生态园配套小学项目项目地址：建设单位：设计单位：参与单位：规范标准参考依据：1、绿色建筑评价标准GB/T50378-20192、城市居住区热环境设计标准JGJ286-20133、民用建筑设计统一标准GB50352-20194、绿色建筑评价技术细则20195、民用建筑绿色性能计算标准JGJT449-2018一.项目模型信息1.1 基本信息城市：气候分区：I11c主导风向：北西北1.2 模型信息图
2、1建筑模型图表1建筑信息表建筑物名称考察性质建筑物底标高建筑物高度建筑1考察建筑-10.19m31.80m建筑2考察建筑0.OOm3.75m二.指标要求2.1条文要求绿色建筑评价标准GB/T50378-2019中对建筑室外热环境的具体要求为一条控制项和一条评分项：8.1.2【控制项】室外热环境应满足国家现行有关标准的要求。829【评分项】采取措施降低热岛强度，评价总分值为10分，按下列规则分别评分并累计：1场地中处于建筑阴影区外的步道、游憩场、庭院、广场等室外活动场地设有乔木、花架等遮阳措施的面积比例，住宅建筑达到30%,公共建筑达到10%,得2分主宅建筑达到50%,公共建筑达到20%,得3分
3、；2场地中处于建筑阴影区外的机动车道，路面太阳辐射反射系数不小于0.4或设有遮阳面积较大的行道树的路段长度超过70%,得3分；3当屋顶的绿化面积、太阳能板水平投影面积以及太阳辐射反射系数不小于04的屋面面积合计达到75%时，得4分。2.2评价指标室外热环境应满足城市居住区热环境设计标准JGJ286-2013中的规定性设计要求或评价性设计要求。规定性设计：满足城市居住区热环境设计标准JGJ286-2013中室外环境的通风、遮阳、渗透与蒸发、绿地与绿化的规定性设计指标。平均迎风面积比和遮阳覆盖率为强制要求，其限值如下表。表2居住区的夏季平均迎风面积比及活动场地的遮阳覆盖率限值建筑气候分区平均迎风面
4、积比限值活动场地遮阳覆蛊率限值广场游憩场停车场人行道I0.8510%15%15%25%II0.8510%15%15%25%IIIWO.80N25%30%30%50%IV0.70225%230%30%50%V0.8025%30%30%50%VIWO.85N10%15%15%25%VII0.8510%15%215%225%注：根据城市居住区热环境设计标准JGJ286-2013的要求，建筑气候分区参照民用建筑设计统一标准GB50352,而非民用建筑热工设计规范GB50176-2016其他规定性设计要求如下：(1)在印、IV、V建筑气候区，当夏季主导风向上的建筑物迎风面宽度超过80m时，该建筑底层的通
5、风架空率不应小于10%。(2)居住区户外活动场地和人行道路地面应有雨水渗透与蒸发能力，渗透与蒸发指标不应低于表4.3.1的规定。表3居住区地面渗透蒸发指标地面I、【I、III、IV/陵区IIKIV、V气候区渗透面积比率B地面透水系数k蒸发量m渗透面积比率B地面透水系数k蒸发量In广场40%3ms1.6kgm2d50%3mms1.3kgm2d游憩场50%J()l停车场60%70%人行道50%(3)居住区内建筑屋面的绿化面积不应低于可绿化屋面面积的50%。当以上3条有任意一条不能满足时候，需要进行评价性设计。评价性设计：采用逐时湿球黑球温度和平均热岛强度作为居住区热环境的设计指标，应满足以下规定：
6、1居住区夏季逐时湿球黑球温度不应大于33;2居住区夏季平均热岛强度不应大于1.5。3.1 原理概要建设项目场地内的热环境不仅和气流流动有关系，同时还和建筑周围的辐射系统有关。受建筑设计中建筑密度、建筑材料、建筑布局、绿地率和水景设施等因素的影响，室外气温有可能出现热岛现象。合理地建筑设计和布局,选择高效美观的绿化形式及水景设置，可有效地降低热岛效应，获得清新宜人的室内外环境。因此在方案及设计阶段，应对建设项目居住区内的热环境做出评价，并采取相关措施降低热岛强度。本项目采用城市居住区热环境设计标准JGJ286-2013中的规定性设计方法和评价性设计方法对住区热环境进行分析评价。采用集总参数法对居
7、住区的太阳辐射量、区域温度、热岛强度进行综合性评价，并对改善热岛强度的设计措施进行评价，为优化热环境提供参考数据。3.1.1 规定性设计规定设计主要考虑通风、遮阳、渗透与蒸发、绿地与绿化等相应指标，其中平均迎风面积匕价口遮阳覆盖率为必须满足的指标。(1)平均迎风面积比计算：平均迎风面积比指建筑物在设计风向上的迎风面积与最大可能迎风面积的比值。迎风面积指在某一方向来流方向上的投影面积，它近似的代表建筑物挡风面的大小。当风向不变,随着建筑物的旋转总能够有一个最大的迎风面积,但这个最大迎风面积不一定是实际迎风面积，所以称之为最大迎风面积。乙二主导风向的迎风面积FW品=最大可能的迎风面积一五v,nm对
8、于有m栋建筑的建筑群来说，其平均迎风面积比取每栋建筑的迎风面积比算术平均值。(2)遮阳覆盖率计算：遮阳覆盖率是指在居住区内活动场地的硬化地面范围内,遮阳体正投射面积总和占该场地硬化地面面积的比率()。计算公式如下：3.1.2评价性设计评价性设计采用集总参数法。居住区夏季逐时湿球黑球温度按下列公式进行计算：遮阳覆盖率二绿化遮阳体面积+人工构筑物面积活动区域面积评价性设计采用集总参数法。居住区夏季逐时湿球黑球温度按下列公式进行计算：居住区夏季平均热岛强度按下列公式进行计算：WBG7(r)=1.157(r)+17.425,(r)+2.407xl0-3/s/?(r)+(r)-20.550_%.三8)M
9、。季：“也季11J(T)=L7M)+MSN(r)-()-*(r)HD吃病叫(叶7PM(T) =b%7三+2734-B,Wsvf()%(T)=出飞+%Sob)+而+e%恤DO0式中：t)一时刻居住区平均空气温度(Oe)Ztmd一居住区所在城市或气候区的典型气象日空气干球温度的平均值(OC)A&/(7)一及之前时刻太阳辐射阶跃量引起的相邻时刻空气干球温度变化量(Oe)MS)时刻长波辐射引起的本时刻空气干球温度变化量()I(丁)一时刻蒸发换热引起的本时刻空气干球温度变化量(C)3.2分析软件本报告采用室外热环境设计分析软件PKPM-TED进行建模和热环境计算，分析判断住区热环境是否达到绿色建筑评价标
10、准GB/T50378-2019的要求。室外热环境设计分析软件PKPM-TED由北京构力科技有限公司（PKPM）自主研发，PKPM绿建系列软件的操作环境为WindOWS7WinlO系统，并可在AUtOCAD平台、Revit平台、PKPM-BlM平台、中望CAD及浩辰CAD平台上运行。该软件配套绿色建筑评价标准GB/T50378-2019.城市居住区热环境设计标准JGJ286-2013等，自动生成可溯源的住区热环境模拟计算报告书,帮助用户快速完成我国建筑领域的热环境设计评价工作。四、计算参数设置4.1典型气象日参数表4典型气象日参数表时刻干球温度相对湿度水平总福射照度水平散射辐射照度风速主导风向0
11、0:0024.30C91.00%0.00Wra20.00Wm20.90ms北西北01:0023.50eC93.00%0.00Wm20.Oow7m”1.00ms02:0023.30C93.00%0.00Wm20.00Wm21.00ms03:0022.90C94.00%0.00Wm20.00Wm20.90ms04:0022.70。C94.00%0.00Wn20.00Wm20.90ms05:0022.50C95.00%0.00Wm20.00Wm20.90ms06:0022.40C95.00%0.00Wmt0.00Wm20.90ms07:0022.50eC95.00%7.77Wm27.77Wm20.9
12、0ms08:0022.90C93.00%74.37Wm266.60Wm20.90ms09:0023.80C89.00%200.91Wm2164.28Wm21.10ms10:0024.8085.00%348.54Wm2241.98Wm21.30ms11:0025.80C80.00%476.19Wm2309.69Wm21.50ms12:0026.60C77.00%541.68Wm2355.20Wm21.70ms13:0027.2075.00%521.70Wm2380.73Wm21.80ms14:0027.60C73.00%475.08Wm2377.4OWm21.90ms15:0027.90C72.
13、00%399.60Wm334.llWm22.00ms16:0028.1072.00%301.92Wm2258.41Wm22.00ms17:0027.90C73.00%209.79Wm2179.82Wm21.90ms18:0027.50C76.00%98.79Wm289.91Wm21.80ms19:0026.8079.00%15.54Wm214.43Wm21.50ms20:0026.OOeC83.00%0.00Wm20.00Wm21.20ms21:0025.30C87.00%0.00Wm20.00Wm21.10ms22:0024.7089.00%0.00Wn20.00Wm21.00ms23:0024.70C89.00%0.00Wm20.00Wm21.00ms数据来源：城市居住区热环境设计标准JGJ286-2013五.室外热环境计算分析（控制项81.2条）5.1 规定性设计5.1.1 平均迎风面积比该区域内中各个建筑的迎风面积比统计如下：表5迎风面枳比统计表建筑名称迎风面积最
