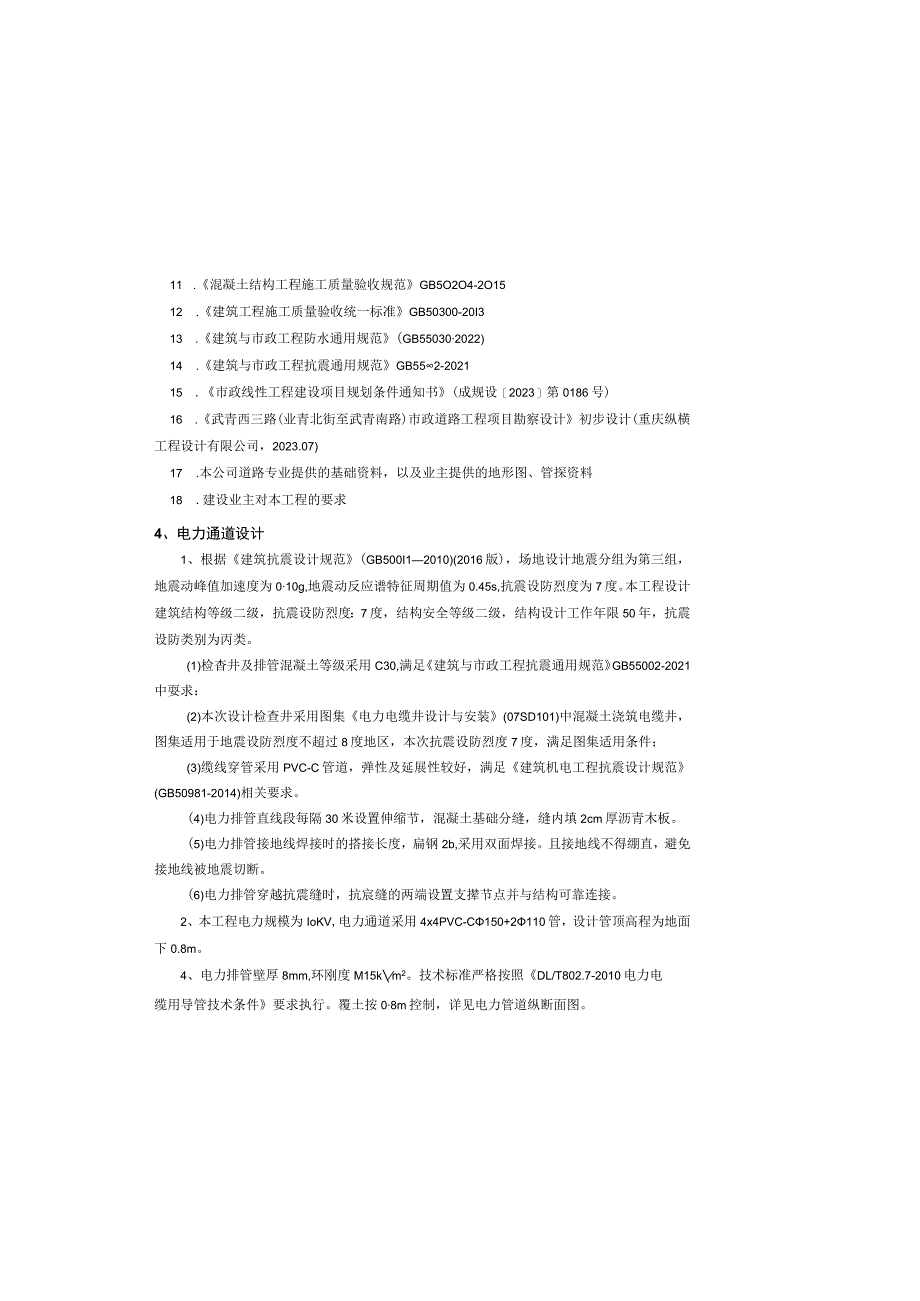

1、11 .混凝土结构工程施工质量验收规范GB5O2O4-2O1512 .建筑工程施工质量验收统一标准GB50300-20I313 .建筑与市政工程防水通用规范(GB550302022)14 .建筑与市政工程抗震通用规范GB552-202115 .市政线性工程建设项目规划条件通知书(成规设2023第0186号)16 .武青西三路(业青北街至武青南路)市政道路工程项目勘察设计初步设计(重庆纵横工程设计有限公司，2023.07)17 .本公司道路专业提供的基础资料，以及业主提供的地形图、管探资料18 .建设业主对本工程的要求4、电力通道设计1、根据建筑抗震设计规范(GB500I12010)(2016版
2、)，场地设计地震分组为第三组，地震动峰值加速度为010g,地震动反应谱特征周期值为0.45s,抗震设防烈度为7度。本工程设计建筑结构等级二级，抗震设防烈度：7度，结构安全等级二级，结构设计工作年限50年，抗震设防类别为丙类。(1)检杳井及排管混凝土等级采用C30,满足建筑与市政工程抗震通用规范GB55002-2021中耍求：(2)本次设计检查井采用图集电力电缆井设计与安装(07SD101)中混凝土浇筑电缆井，图集适用于地震设防烈度不超过8度地区，本次抗震设防烈度7度，满足图集适用条件；(3)缆线穿管采用PVC-C管道，弹性及延展性较好，满足建筑机电工程抗震设计规范(GB50981-2014)相

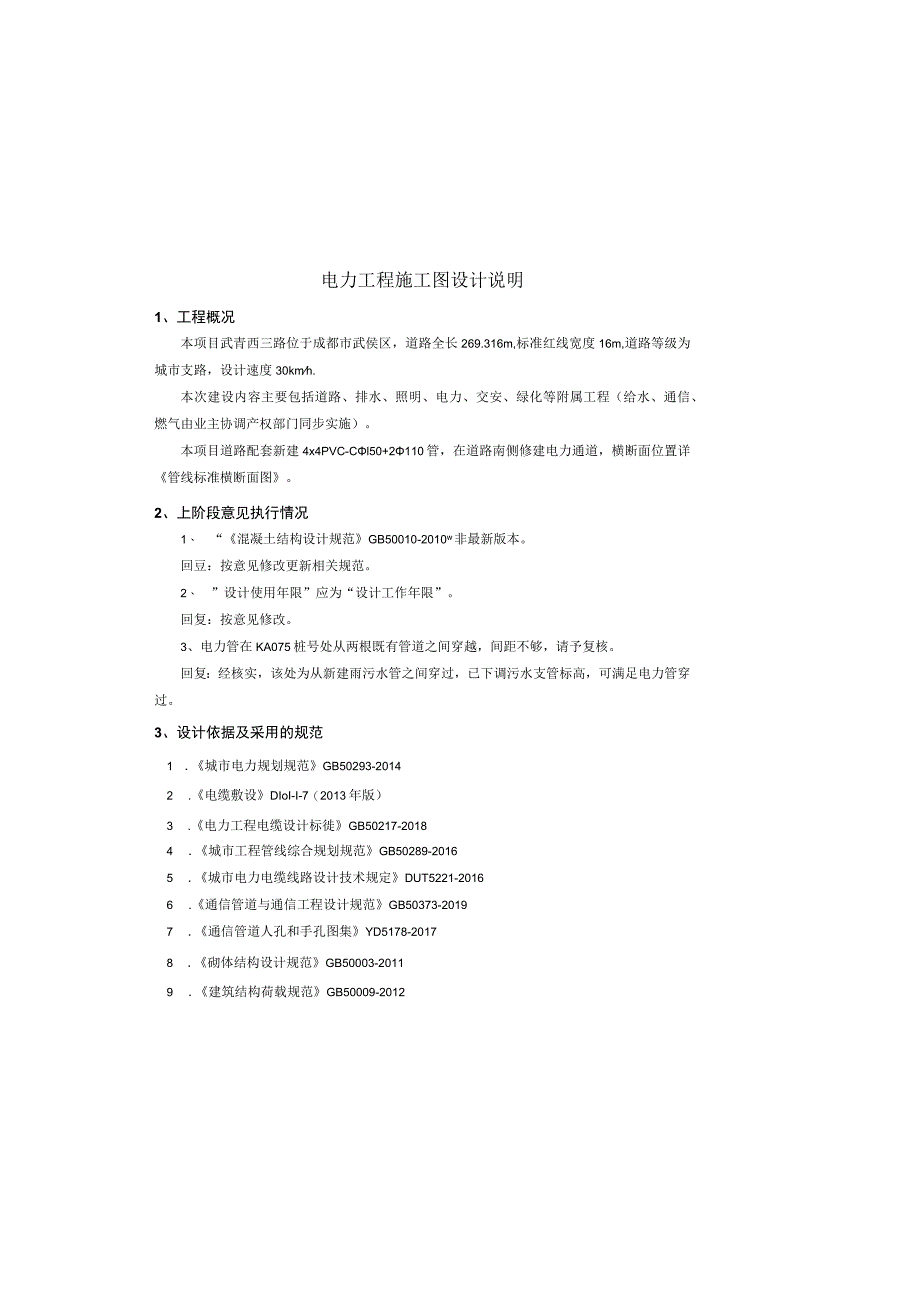

3、关要求。(4)电力排管直线段每隔30米设置伸缩节，混凝土基础分缝，缝内填2cm厚沥青木板。(5)电力排管接地线焊接时的搭接长度，扁钢2b,采用双面焊接。且接地线不得绷直，避免接地线被地震切断。(6)电力排管穿越抗震缝时，抗宸缝的两端设置支撵节点并与结构可靠连接。2、本工程电力规模为IoKV,电力通道采用4x4PVC-C150+2110管，设计管顶高程为地面下0.8m。4、电力排管壁厚8mm,环刚度M15km2。技术标准严格按照DL/T802.7-2010电力电缆用导管技术条件要求执行。覆土按08m控制，详见电力管道纵断面图。电力工程施工图设计说明1、工程概况本项目武青西三路位于成都市武侯区，道
4、路全长269.316m,标准红线宽度16m,道路等级为城市支路，设计速度30kmh.本次建设内容主要包括道路、排水、照明、电力、交安、绿化等附属工程（给水、通信、燃气由业主协调产权部门同步实施）。本项目道路配套新建4x4PVC-Cl50+2110管，在道路南侧修建电力通道，横断面位置详管线标准横断面图。2、上阶段意见执行情况1、 “混凝土结构设计规范GB50010-2010w非最新版本。回豆：按意见修改更新相关规范。2、 ”设计使用年限”应为“设计工作年限”。回复：按意见修改。3、电力管在KA075桩号处从两根既有管道之间穿越，间距不够，请予复核。回复：经核实，该处为从新建雨污水管之间穿过，已

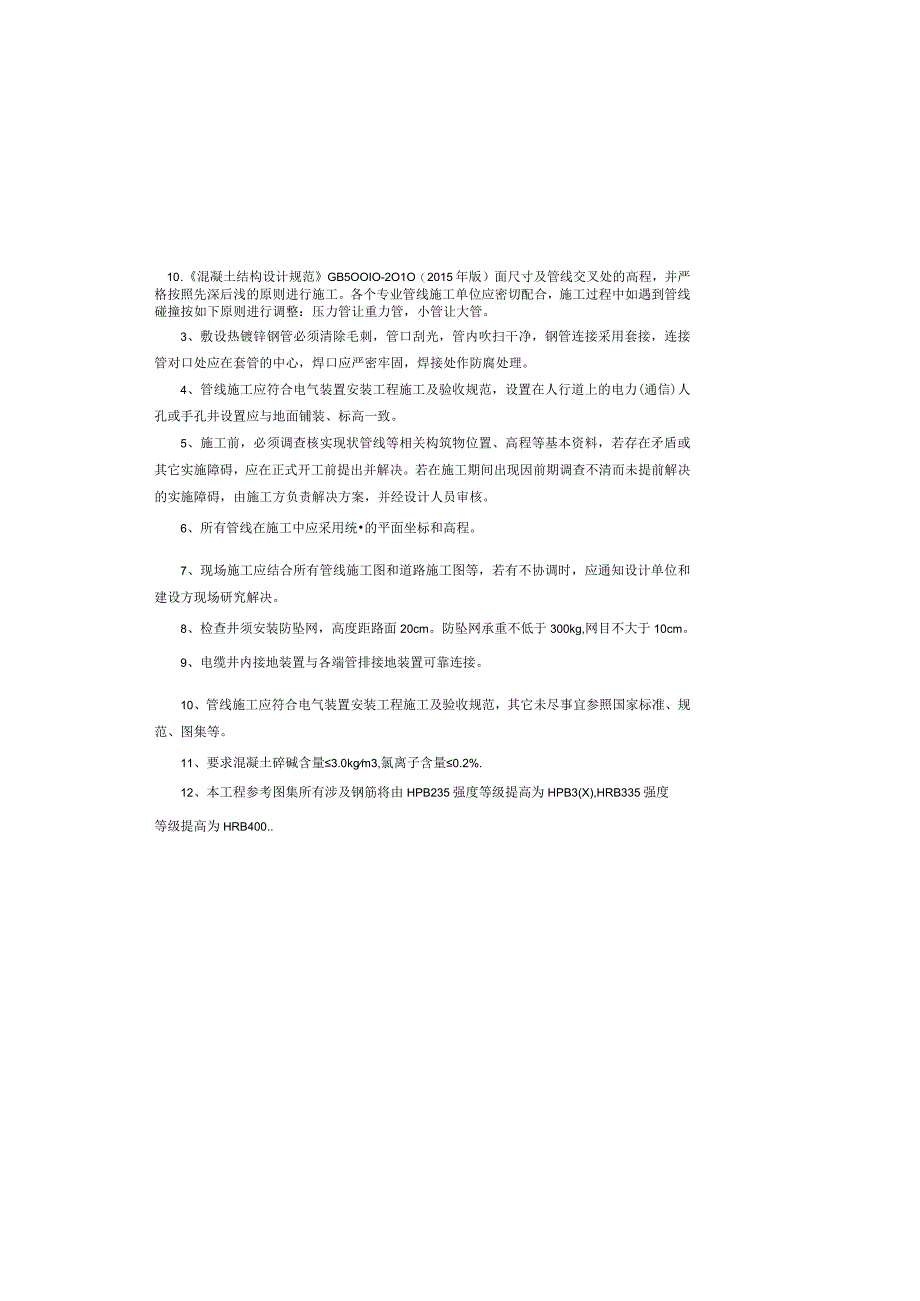

5、下调污水支管标高，可满足电力管穿过。3、设计依据及采用的规范1 .城市电力规划规范GB50293-20142 .电缆敷设DIoI-I-7（2013年版）3 .电力工程电缆设计标徙GB50217-20184 .城市工程管线综合规划规范GB50289-20165 .城市电力电缆线路设计技术规定DUT5221-20166 .通信管道与通信工程设计规范GB50373-20197 .通信管道人孔和手孔图集YD5178-20178 .砌体结构设计规范GB50003-20119 .建筑结构荷载规范GB50009-201210 .混凝土结构设计规范GB5OOIO-2O1O（2015年版）面尺寸及管线交叉处的高
6、程，并严格按照先深后浅的原则进行施工。各个专业管线施工单位应密切配合，施工过程中如遇到管线碰撞按如下原则进行调整：压力管让重力管，小管让大管。3、敷设热镀锌钢管必须清除毛刺，管口刮光，管内吹扫干净，钢管连接采用套接，连接管对口处应在套管的中心，焊口应严密牢固，焊接处作防腐处理。4、管线施工应符合电气装置安装工程施工及验收规范，设置在人行道上的电力(通信)人孔或手孔井设置应与地面铺装、标高一致。5、施工前，必须调查核实现状管线等相关构筑物位置、高程等基本资料，若存在矛盾或其它实施障碍，应在正式开工前提出并解决。若在施工期间出现因前期调查不清而未提前解决的实施障碍，由施工方负责解决方案，并经设计人
7、员审核。6、所有管线在施工中应采用统的平面坐标和高程。7、现场施工应结合所有管线施工图和道路施工图等，若有不协调时，应通知设计单位和建设方现场研究解决。8、检查井须安装防坠网，高度距路面20cm。防坠网承重不低于300kg,网目不大于10cm。9、电缆井内接地装置与各端管排接地装置可靠连接。10、管线施工应符合电气装置安装工程施工及验收规范，其它未尽事宜参照国家标准、规范、图集等。11、要求混凝土碎碱含量3.0kgm3,氯离子含量0.2%.12、本工程参考图集所有涉及钢筋将由HPB235强度等级提高为HPB3(X),HRB335强度等级提高为HRB400.5、电缆与电缆、管道、道路、构筑物等之
8、间允许最小距离应符合规范电力工程电缆设计标准GB50217-2018第5.3.5中规定。6、电力通道设计桩号与道路桩号一致，纵向坡度随道路，但不小于2.5%,电力通道排水每座井或在道路变坡处以及过路管交接局部加深处设根。110的PVC管，排入就近雨水井内，管口设篦子防止小动物爬入。若无法排入雨水检查井的排水沟处，改做有渗水层的集水井。检查井集水坑排水直接排入雨水排水系统时要有防倒灌措施。平面图中未表示排水管，施工单位应根据现场情况预埋排水管。7、电力通道外侧铺设一根-50x5镀锌扁钢作为水平接地线，水平接地线与角钢支架预埋件可靠焊接，每隔20米设一接地角钢同水平接地线可能焊接，凡焊接处均刷沥青
9、防腐。沿电力排管埋设一接地扁钢，同时每隔20米设置重复接地角钢，具体做法见大样图。电力电缆井内接地装置应与各端电缆沟或排管接地装置可靠连接成整体电气通路，接地电阻应不超过408、排管地基承载力：人行道下100kPa,车道下130KPa;管沟开挖回填土采用良性土夯实，密实度不低于929.砌体施工质量控制等级为B级。金属边框及预埋件钢号Q235B,双面T型角焊缝，焊缝厚度5mm,焊条E43XX型，其性能应符合碳钢焊条(GB/T5117-2012)焊缝质量级别为三级：预埋铁采用热浸锌，涂层干膜总厚度不小于150um010、检杳井均采用五防球墨铸铁井盖，位于人行道检查井井盖采用球墨铸铁方形井盖，其安装
10、和性能满足成都市城市道路人行道球墨铸铁方形井盖监督管理技术规定的要求，负荷等级为C250。车行道上井盖应采用0800重型电力专用双层井盖，强度不低于D400(参照国标14S501-P2)执行，内盅采用6=1Onlm钢板(Q235B)。车行道上检查井井周IOoOmm范围内必须用5%水稳碎石填筑至路面。具体详图纸检查井井周填筑设计图11、根据电力工程电缆设计标准GB50217-2018其5.1.9条要求：在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有可燃气体或可燃液体的管道穿越。5、施工及注意事项1、管线敷设必须在路基碾压合格后才能开槽敷设，遵循由深到浅的施工工序，控制好管线平面位置及交叉口标高。2、各种管线必须同时按各个单项专业管线施工图进行配合，必须严格控制各种管线的断
