1、常格式的：右恻：2. 25厚米,宽度：21匣米.高 度：29.7理米带格式的；居中一、 工程概况W/ 带格式的：字体画百二、编制依据32三、 脚手架方案选择32四、 脚手架原料选择32四、脚手架搭设流程及构造要求中（一）、落地J手架一（二）、悬挑式脚手架119（三）、卸料平台Ieu五、 脚手架搭设安全技术措施六、 脚手架搭设注意事项2。Ig七、 脚手架拆除安全技术措施21S八、脚手架上旅工作业的安全技术措施22/九、脚手架计算书23日A：悬挑架计算书232B、落地架计算书35打十卸料平台计算书4542-I附图5148一、工程概况1二、脚手架方案选獐2ffil干PIz2,PAJP*JXzTvT4

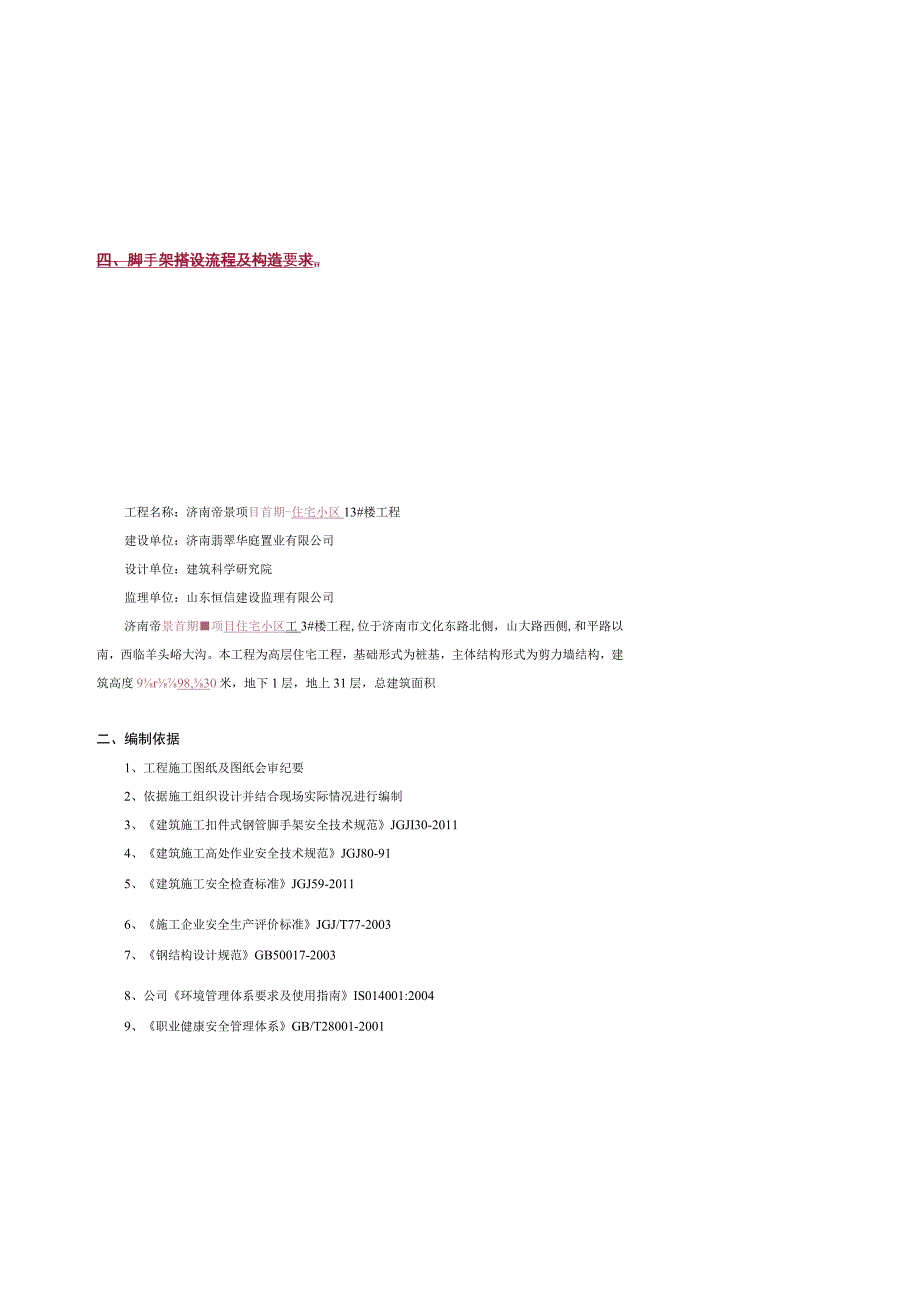

2、Fvy7J四、脚手架搭设流程及构造要求工程名称：济南帝景项目首期-住宅小区13#楼工程建设单位：济南翡翠华庭置业有限公司设计单位：建筑科学研究院监理单位：山东恒信建设监理有限公司济南帝景首期项目住宅小区工3#楼工程,位于济南市文化东路北侧，山大路西侧,和平路以南，西临羊头峪大沟。本工程为高层住宅工程，基础形式为桩基，主体结构形式为剪力墙结构，建筑高度9r98,30米，地下1层，地上31层，总建筑面积二、编制依据1、工程施工图纸及图纸会审纪要2、依据施工组织设计并结合现场实际情况进行编制3、建筑施工扣件式钢管脚手架安全技术规范JGJI30-20114、建筑施工高处作业安全技术规范JGJ80-91

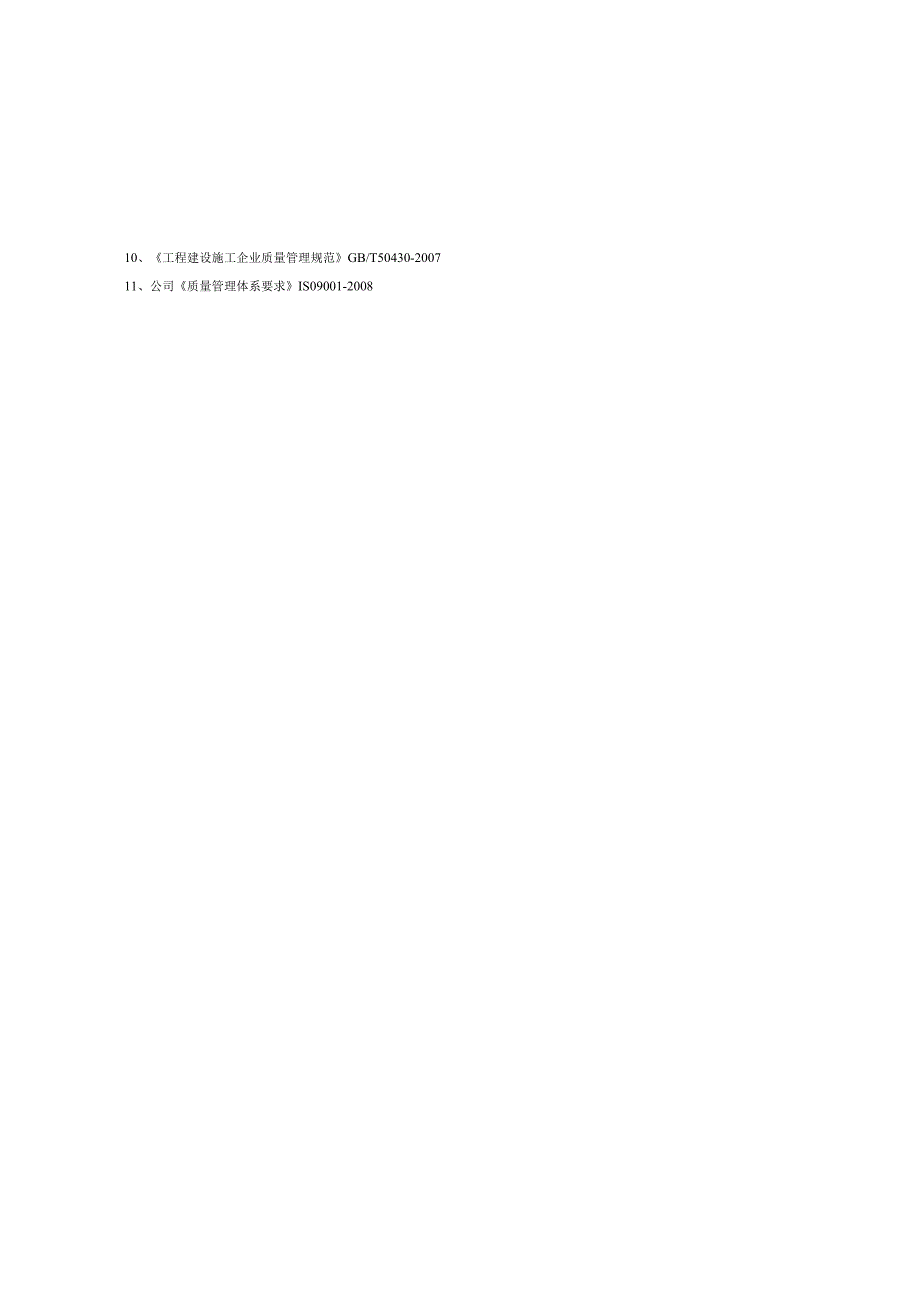

3、5、建筑施工安全检查标准JGJ59-20116、施工企业安全生产评价标准JGJ/T77-20037、钢结构设计规范GB50017-20038、公司环境管理体系要求及使用指南IS014001:20049、职业健康安全管理体系GB/T28001-200110、工程建设施工企业质量管理规范GB/T50430-200711、公司质量管理体系要求IS09001-2008三、脚手架方案选择本工程5层以下（5层楼面，13.780标高以下）至基础顶采用落地式双排钢管脚手架，搭设高度14.3米：5-10层、11-16层、17-22层、23-28层、29层-屋顶分段采用悬挑式双排钢管脚手架屋面分段采用悬挑式双排钢
4、管脚手架,每段搭设高度18.9米。四、脚手架原料选择1、型钢水平悬挑杆采用18号工字钢。2、吊环采用20钢筋，压环采用618钢筋，拉索采用616钢丝绳单股斜拉。3、脚手架，选用外径48.3mm,壁厚3.6mm的钢管，钢材强度等级Q235f,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。4、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位机动，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不
5、得破坏。5、搭设架子前应进行保养，除锈并统一涂色，颜色力求鲜亮美观。脚手架立杆、横杆、护栏杆统一漆黄色，剪力撑统一漆红白相间色。6、铺板采用竹笆，并应符合有关要求。7、安全网采用密目式安全网，网目应满足2000目/100cm2,6XL8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由济南市建筑安全监督管理部门发放的准用证。8、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T700）中Q235A钢的要求。9、立杆、纵向水平杆采用4米、6米的钢管，横向水平杆采用L2米至L5米的钢管。四、脚手架搭设流程及构造要求
6、（一）、落地式脚手架落地式脚手架位于车库顶板。落地脚手架搭设的工艺流程为：场地清理一定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆一连墙件一设兜网一设防护栏杆一挂安全网一第二步小横杆一第二步大横杆一铺竹笆一竖立杆一第三步小横杆一第三步大横杆一连墙件一剪刀撑，向上每10米增设一道兜网0定距定位。依据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标志；用钢卷尺拉直，分出立杆地位，并用小竹片点出立杆标志：垫板、底座应精确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架进程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠
7、拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按以下构造要求搭设。1、立杆基础本工程落地式脚手架位于车库顶板防水底板,立杆必须加钢支座。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅落地式双排脚手架计算书）。2、立杆设置立杆纵距1.500m,横距L050m,步距1.8OOm（脚手架底层步距不大于2m。）；连墙杆垂直距离3.600m,水平距离4.50Om（即两步三跨）：里立杆距建筑物0.250m。（2）脚手架的底部立杆采用不同长度的钢管（4米和6米）参差部署，立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接，对接、搭接应符合下列规定：a、
8、立杆上的对接扣件交错部署，两根相邻立杆的接头不能设置在同步内，同步内隔一根立杆的两个相隔接头在高度上方错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距l3立杆/带格式的：居中,行距：单倍行而立杆接头1lL/三三4三J小横杆立杆对接接头布置b、搭接长度不小于1米，应采用不小于2个旋转扣件固定、端部扣件盖板的边缘至杆端距离不小于100mnu(3)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定距底座上皮小于200mm处的立杆上；横向扫地杆也应用直角扣件固定在紧靠纵向扫地杆的下方的立杆上。带格式的：居中，缩进：首行缩进：0.85凤米，行距：单倍行距底部节点I-纵向扫地杆2
9、横向扫地杆3一直角扣件4-5Omn型板立杆基础不在同一高度时，必须将高出的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1米，靠边坡上方的立杆轴线到边坡的距离不小于50Omm,图6.3.3纵、横向扫地杆构造1一横向扫地杆：2纵向扫地杆(4)立杆的垂直偏差应控制在不大于架高的1/400。(5)立杆必须采用连揩件与建筑物可更连接“3、大横杆、小横杆设置大横杆在脚手架高度方向的间距L800m,以便立网挂设，大横杆置于立杆里面,用扣件固定与小横杆上，每侧外伸长度为15Ommo小横杆与立杆连接，外出100nmb不得随意拆除。本脚手架操作层满铺竹笆，搭设时大横杆位于小横杆上方，且应等间距设置，间距不大于
10、40Omml)图6212铺竹笆脚手板时纵向水平杆的构造I一立杆：2一纵向水平杆：3横向水平杆：4一竹笆脚手板：5其它脚手板（1）、纵向水平杆的要求a）纵向水平杆宜设置在立杆内侧，其长度不小于三跨。b）纵向水平杆接长采用对接扣件连接，对接必须符合以下规定：I.纵向水平杆的对接扣件连接，两根相邻纵向水平杆的接头不能设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm,各接头中心至最近节点的距离不大于纵向距的l3oa）接头不在同步内（立面）b）接头不在同跨内（平面）图6.2.1-1纵向水平杆对接接头布置I立杆：2姒向水平杆：3横向水平HL搭接长度不小于1m,等间距设置3
11、个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆的距离不小于100mnu（2）、横向水平杆横向水平杆（与墙体连接杆）主节点必须设置一根横向水平杆，用直角扣件连接.严禁拆除。主节点处设两个直角扣件中心不大于150廊。zl/带格式的：居中，行距：一倍力M）+主节点（中心节点）I一立柱2纵向水平杆3-横向水平杆4-直角扣件4、剪刀撑脚手架外侧沿整个长度和高度方向连续设置剪刀撑。（1）每道剪刀撑跨越立杆的根数为6根，斜杆与地面的倾角为4皿_度,每道剪刀撑宽度不小于4跨，且不小于6米。（2）剪刀撑斜杆的接长宜应用旋转扣件固定在与之相交横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150m
12、m,（3）剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m,应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm03脚手架里排立杆与结构层之间均应铺设木板：铺设宽度为200三6、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)安全网必须横挂，不得立挂。(3)安全网要连接严密，所用连接原料为纤维绳进行网与网、网与架体系牢o(4)张挂安全网，要求严密、平整。(5)安全网的检查与验收，与脚手架检查验收同时进行。(6)脚手架外侧必须居中设O.9m高的防护栏杆，操作层防护栏杆不少于2道，分别为0.6m和L2m。(7)脚手
13、架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设L2m的防护栏杆。S7.3.12栏杆与挡上校构造!上栏杆：2外立杆：3一挡弹板：4中栏杵7、连墙件(1)采用刚性连墙件与建筑物可靠连接。(2)应从低层第一纵向水平杆处开头设置，当该处设置有困苦时，应采用其余可靠措施固定。(3)脚手架与建筑物按水平方向4.5m,垂直方向3.6m,设一拉结点。楼层高度超越4m,则在水平方向加密。(4)拉结点在转角范围内和顶部处加密，即在转角1米以内范围按垂直方向每3.6米设一拉结点。(5)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处，距主节点距离不得大于30Onui1。(6)外墙点缀阶段拉结
14、点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠、8、架体内封闭(1)脚手架的架体里立杆距墙体净距为250mm,里立杆与建筑物之间采用脚手板封(2)脚手架施工层采用满铺竹笆进行封闭。(3)施工层以下外架每隔3步架以及底部用平网或其余措施进行封闭.9、脚手架出入口的构造该出入口设在埼#楼北侧9红空轴之间，出入口处搭设6.0mX4.5mX6.0m-M格式的:(宽X高)的防护棚，上铺双层5cm厚的脚手板。(二)、悬挑式脚手架悬挑脚手架搭设的工艺流程为：设置预埋件一水平悬挑一立杆一横向扫地杆一纵向扫地杆f设兜网一铺竹笆f小横杆f大横杆一连墙件f挂密目网f第二步小横杆一第二步大横杆、竖立杆一第三步小横杆一第三步大横杆一连墙件一剪刀撑每10米设一道兜网一安装避雷定距定位。依据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标志；用钢卷尺拉直，分出工字钢地位，并用小竹片点出工字钢标志。在搭设首层脚手架进程中，当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按以下构造要求搭设。1、工字钢设置本工程悬挑架为国工字钢一端悬挑，另一端固定在楼面结构上（用预埋4）18钢筋）。悬挑端用土起钢丝绳悬挂在上一层的楼面结构边梁上。上一层的楼面结构边
