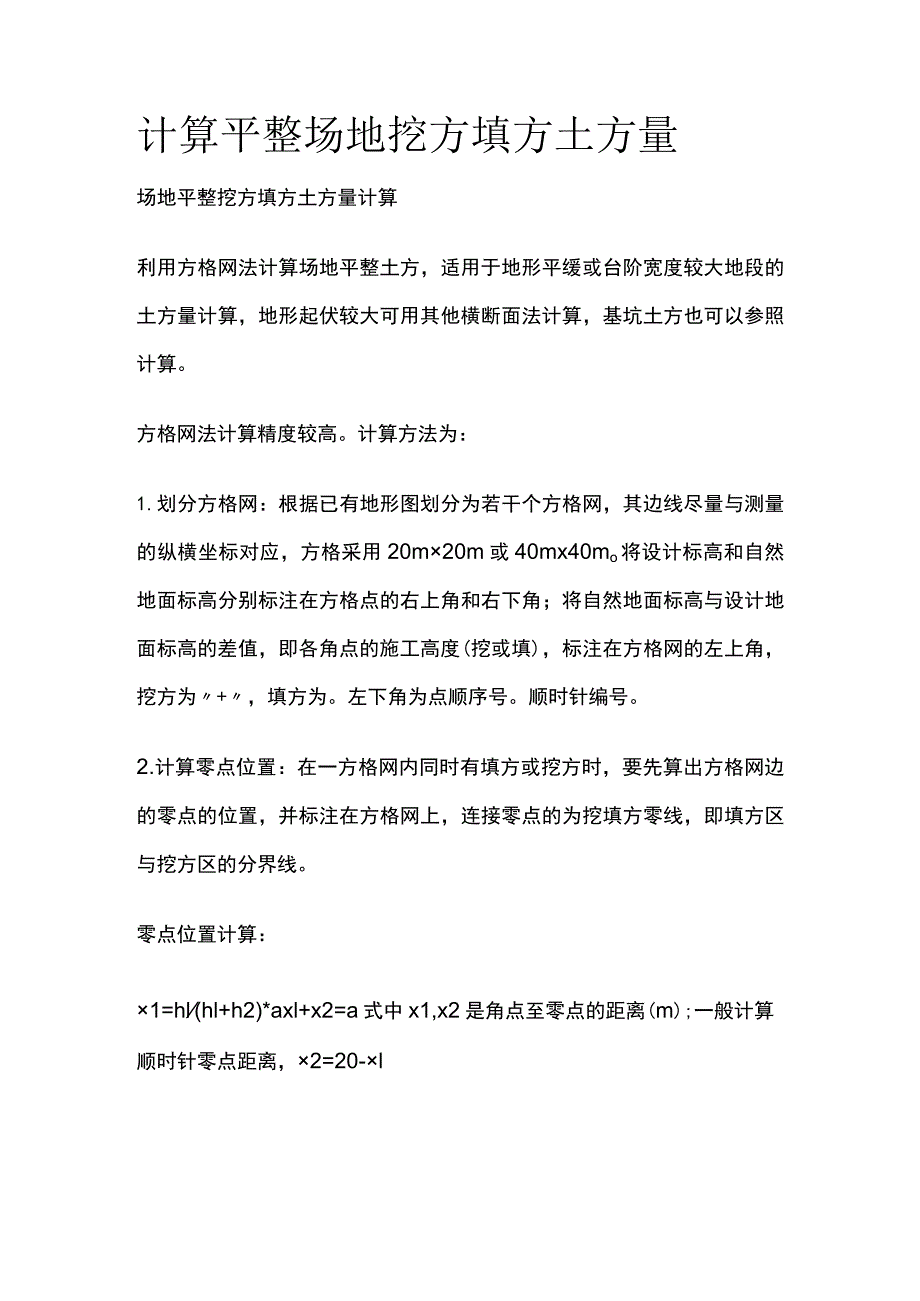

1、计算平整场地挖方填方土方量场地平整挖方填方土方量计算利用方格网法计算场地平整土方，适用于地形平缓或台阶宽度较大地段的土方量计算，地形起伏较大可用其他横断面法计算，基坑土方也可以参照计算。方格网法计算精度较高。计算方法为：1.划分方格网：根据已有地形图划分为若干个方格网，其边线尽量与测量的纵横坐标对应，方格采用20m20m或40mx40mo将设计标高和自然地面标高分别标注在方格点的右上角和右下角；将自然地面标高与设计地面标高的差值，即各角点的施工高度(挖或填)，标注在方格网的左上角，挖方为+，填方为。左下角为点顺序号。顺时针编号。2.计算零点位置：在一方格网内同时有填方或挖方时，要先算出方格网边
2、的零点的位置，并标注在方格网上，连接零点的为挖填方零线，即填方区与挖方区的分界线。零点位置计算：1=hl(hl+h2)*axl+x2=a式中x1,x2是角点至零点的距离(m);一般计算顺时针零点距离，2=20-lhl,h2均为角点的施工高度(m),均取绝对值；a方格网的边长(m)o3 .计算土方工程量：根据方格网底面积图形，计算各个方格内的挖方或填方量。按各个计算图形底面积乘以平均施工高程得取。4 .边坡土方量计算划分为2种近似几何体等效,一种为三棱锥另一种为不规则三棱柱体。计算三棱锥体积Vl=13*A1*Ll底面积Al=I2*h*h*mm为放坡系数，基坑开挖放坡系数是，沟槽边坡坡度以挖沟槽或
3、基坑的深度H与边坡底宽B之比表示k=hBz土方边坡坡度Q:m)=HB,式中1:m=HB被称为坡度系数。m=B/h,人工沟槽及基坑如果土层深度较深，土质较差，为了防止坍塌和保证安全，需要将沟槽或基坑边壁修成一定的倾斜坡度，称为放坡。不规则三棱柱体积计算v2=1/2*(A1A2)*L2,Al,A2为底面积不同的三棱柱底面积5 .计算土方工程总量：将挖方区(或填方区)所有方格计算的土方量及边坡土方量汇总，计算出场地挖方和填方的总土方工程量。建筑工程场地方格网的如图所示，方格边长20mx20m,计算挖填土方总工程量。方格网20*20m计算零点连线，xl=a*hl/(hl+h2),hl及h2均用绝对值，
4、一边挖方另一边填方才有零点，共同分配20m距离，不能互相抵消高差值，要用绝对值。8-13线零点分界点计算X=20*0.16/(0.16+0.26)=7.62m914线零点计算x=20*0.26(0.26+0.21)=11.02m14-15线零点计算X=20*0.21/(0.21+0.05)=16.15m连结零点线，作为挖填分界线。第一方格第一方格三角形167V-=0.35*20*206=-23.33m3第二方格正方形2378v+=h*20*204第三方格正方形3489v+=h*20*204第四方格正方形45910v+=h*20*204第五方格正方形671112V-=h*20*204第六方格三角
5、形780v+=0.16*20*7.66=4.05m3梯形712130V-=-h*20*(20+12.4)/8第七方格梯形8900v+=h*20*(7.6+11.02)/8梯形01314V-=-h*20*(12.4+8.98)/8逆时针编图形编码第八方格三角形0140V-=-0.21*8.98*16.26=-5.10m3五角形910150V+=(20*20-8.98*16.2/2)*h5计算挖方填方边坡土方量，挖方为基坑稳定，到放坡起点高度按放坡系数k=lm放坡，填方为保证基坑土方要多用土方放坡保证基坑填方。挖方放坡系数m=lz填方放坡m=1.25挖方角点5放坡宽度B=mh=0.52*l=0.52m角点15放坡宽度B=mh=0.05*l=0.05m角点11填方放坡宽度B=mh=0.69*1.25=0.863m挖方坡土方计算vl=l3*m*hl*hl2*20*4v4=l2*(sl+s2)*20*2v5=v6=l3*l2*(mhl)*(mhl)v7=13*12*(m*hl*hl)*(20-16.2)填方坡土方计算v8=l3*m*hl*hl2*(20*3+16.2)v9=vl=l3*l2*(mhl)*(mhl)*hlvll=13*12*(m*hl*hl)*(20*2)汇总计算挖方及填方各边坡土方量，分别汇入基坑土方挖填土方量，得到土方工程挖方填方各自总量。
