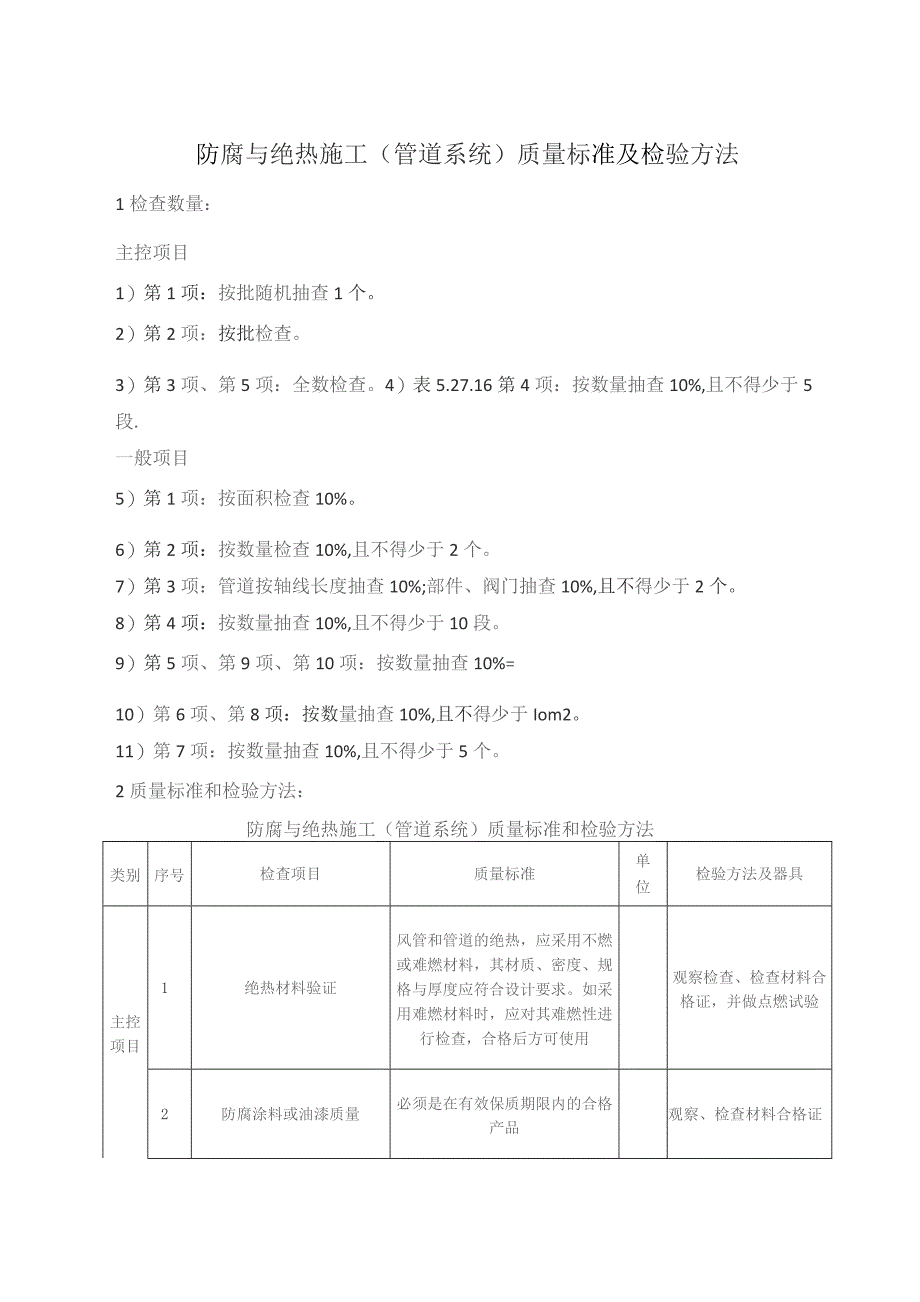

1、防腐与绝热施工（管道系统）质量标准及检验方法1检查数量：主控项目1）第1项：按批随机抽查1个。2）第2项：按批检查。3）第3项、第5项：全数检查。4）表5.27.16第4项：按数量抽查10%,且不得少于5段.一般项目5）第1项：按面积检查10%。6）第2项：按数量检查10%,且不得少于2个。7）第3项：管道按轴线长度抽查10%;部件、阀门抽查10%,且不得少于2个。8）第4项：按数量抽查10%,且不得少于10段。9）第5项、第9项、第10项：按数量抽查10%=10）第6项、第8项：按数量抽查10%,且不得少于Iom2。11）第7项：按数量抽查10%,且不得少于5个。2质量标准和检验方法：防腐与

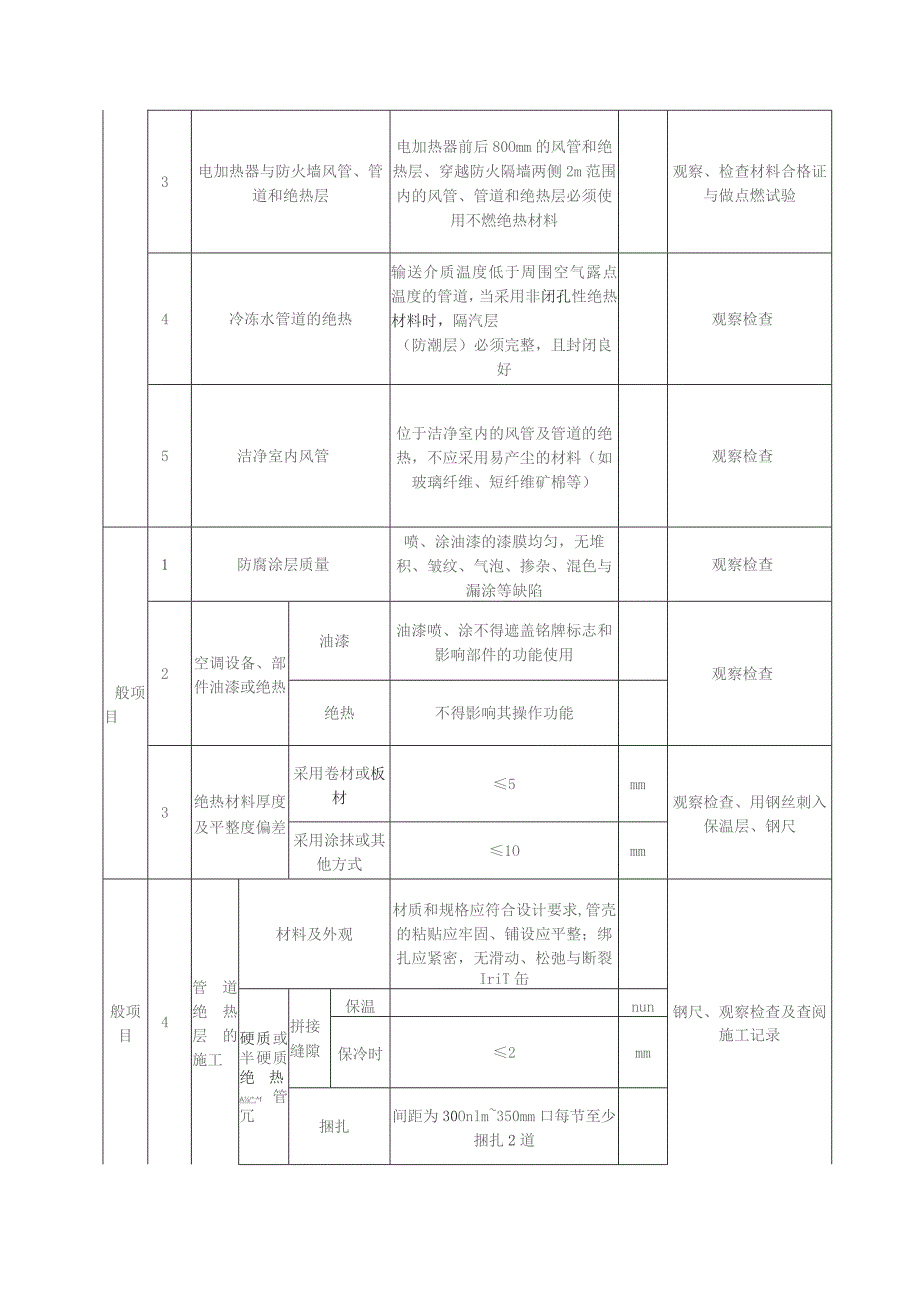

2、绝热施工（管道系统）质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1绝热材料验证风管和管道的绝热，应采用不燃或难燃材料，其材质、密度、规格与厚度应符合设计要求。如采用难燃材料时，应对其难燃性进行检查，合格后方可使用观察检查、检查材料合格证，并做点燃试验2防腐涂料或油漆质量必须是在有效保质期限内的合格产品观察、检查材料合格证3电加热器与防火墙风管、管道和绝热层电加热器前后80Omm的风管和绝热层、穿越防火隔墙两侧2m范围内的风管、管道和绝热层必须使用不燃绝热材料观察、检查材料合格证与做点燃试验4冷冻水管道的绝热输送介质温度低于周围空气露点温度的管道，当采用非闭孔性绝热材料时
3、，隔汽层（防潮层）必须完整，且封闭良好观察检查5洁净室内风管位于洁净室内的风管及管道的绝热，不应采用易产尘的材料（如玻璃纤维、短纤维矿棉等）观察检查般项目1防腐涂层质量喷、涂油漆的漆膜均匀，无堆积、皱纹、气泡、掺杂、混色与漏涂等缺陷观察检查2空调设备、部件油漆或绝热油漆油漆喷、涂不得遮盖铭牌标志和影响部件的功能使用观察检查绝热不得影响其操作功能3绝热材料厚度及平整度偏差采用卷材或板材5mm观察检查、用钢丝刺入保温层、钢尺采用涂抹或其他方式1Omm般项目4管道绝热层的施工材料及外观材质和规格应符合设计要求,管壳的粘贴应牢固、铺设应平整；绑扎应紧密，无滑动、松弛与断裂IriT缶钢尺、观察检查及查阅

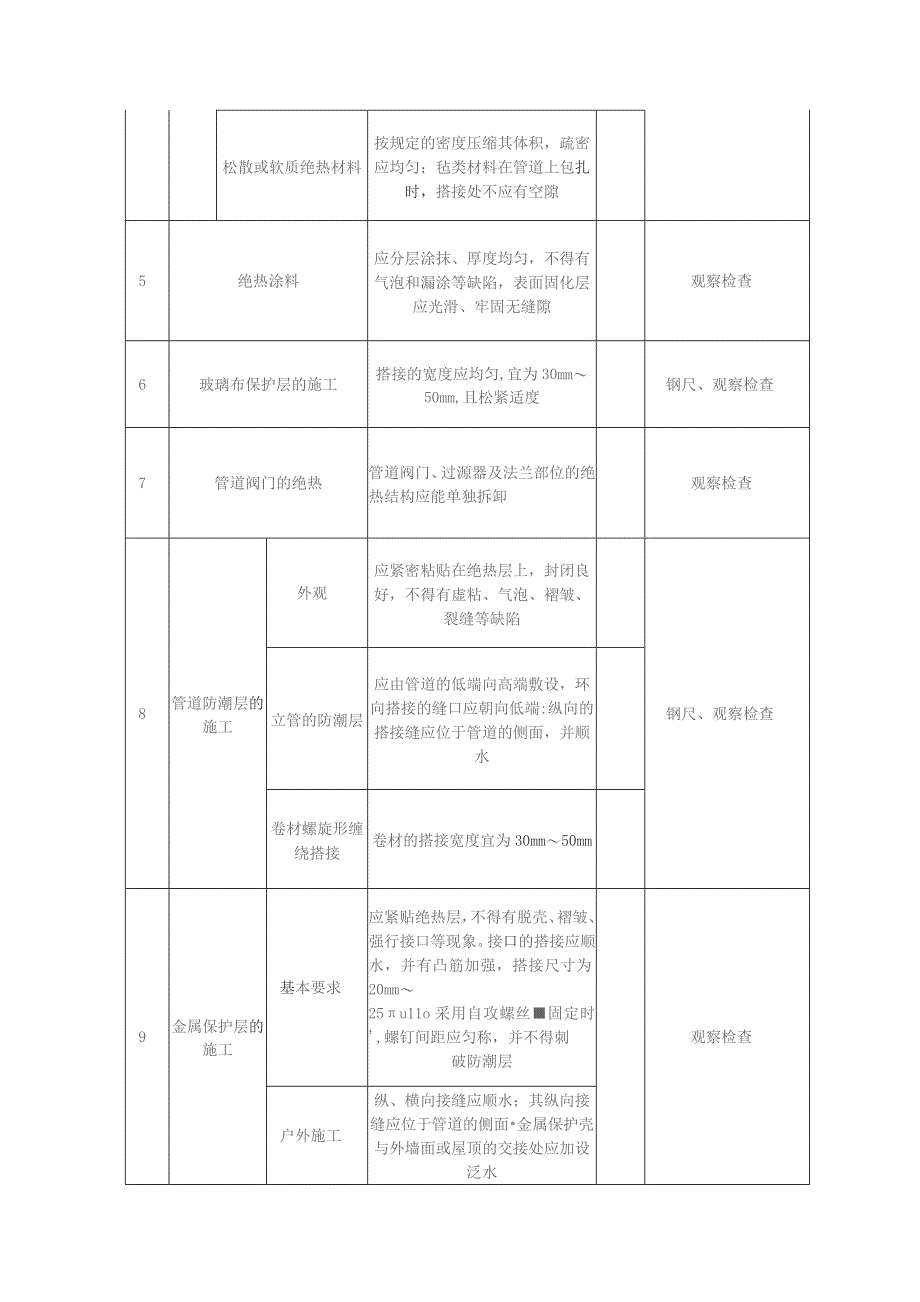

4、施工记录硬质或半硬质绝热Ar*:f管冗拼接缝隙保温nun保冷时2mm捆扎间距为30Onlm350mm口每节至少捆扎2道松散或软质绝热材料按规定的密度压缩其体积，疏密应均匀；毡类材料在管道上包扎时，搭接处不应有空隙5绝热涂料应分层涂抹、厚度均匀，不得有气泡和漏涂等缺陷，表面固化层应光滑、牢固无缝隙观察检查6玻璃布保护层的施工搭接的宽度应均匀,宜为30mm50mm,且松紧适度钢尺、观察检查7管道阀门的绝热管道阀门、过源器及法兰部位的绝热结构应能单独拆卸观察检查8管道防潮层的施工外观应紧密粘贴在绝热层上，封闭良好，不得有虚粘、气泡、褶皱、裂缝等缺陷钢尺、观察检查立管的防潮层应由管道的低端向高端敷设，环向搭接的缝口应朝向低端:纵向的搭接缝应位于管道的侧面，并顺水卷材螺旋形缠绕搭接卷材的搭接宽度宜为30mm50mm9金属保护层的施工基本要求应紧贴绝热层，不得有脱壳、褶皱、强行接口等现象。接口的搭接应顺水，并有凸筋加强，搭接尺寸为20mm25u11o采用自攻螺丝固定时,螺钉间距应匀称，并不得刺破防潮层观察检查户外施工纵、横向接缝应顺水；其纵向接缝应位于管道的侧面金属保护壳与外墙面或屋顶的交接处应加设泛水
