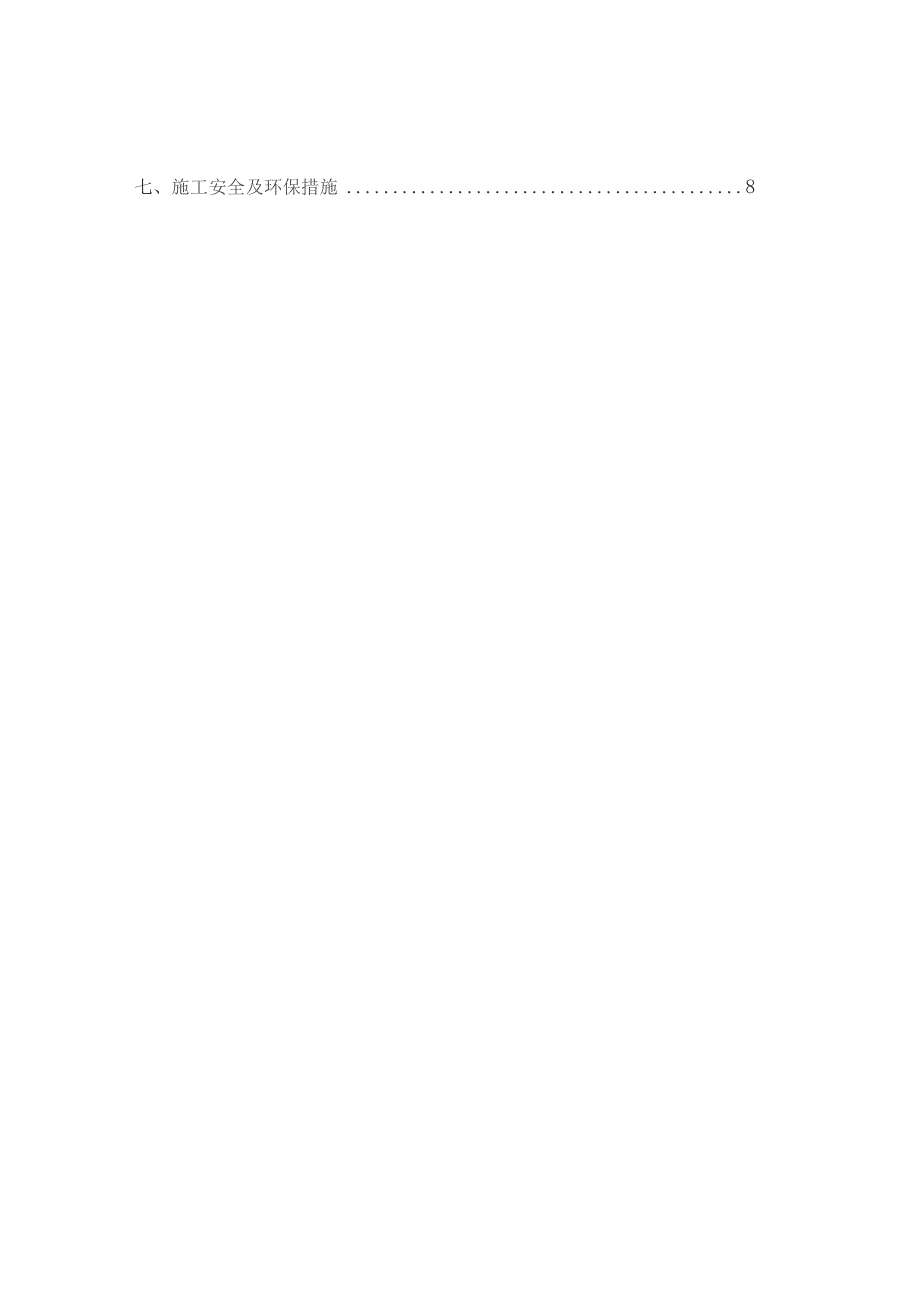

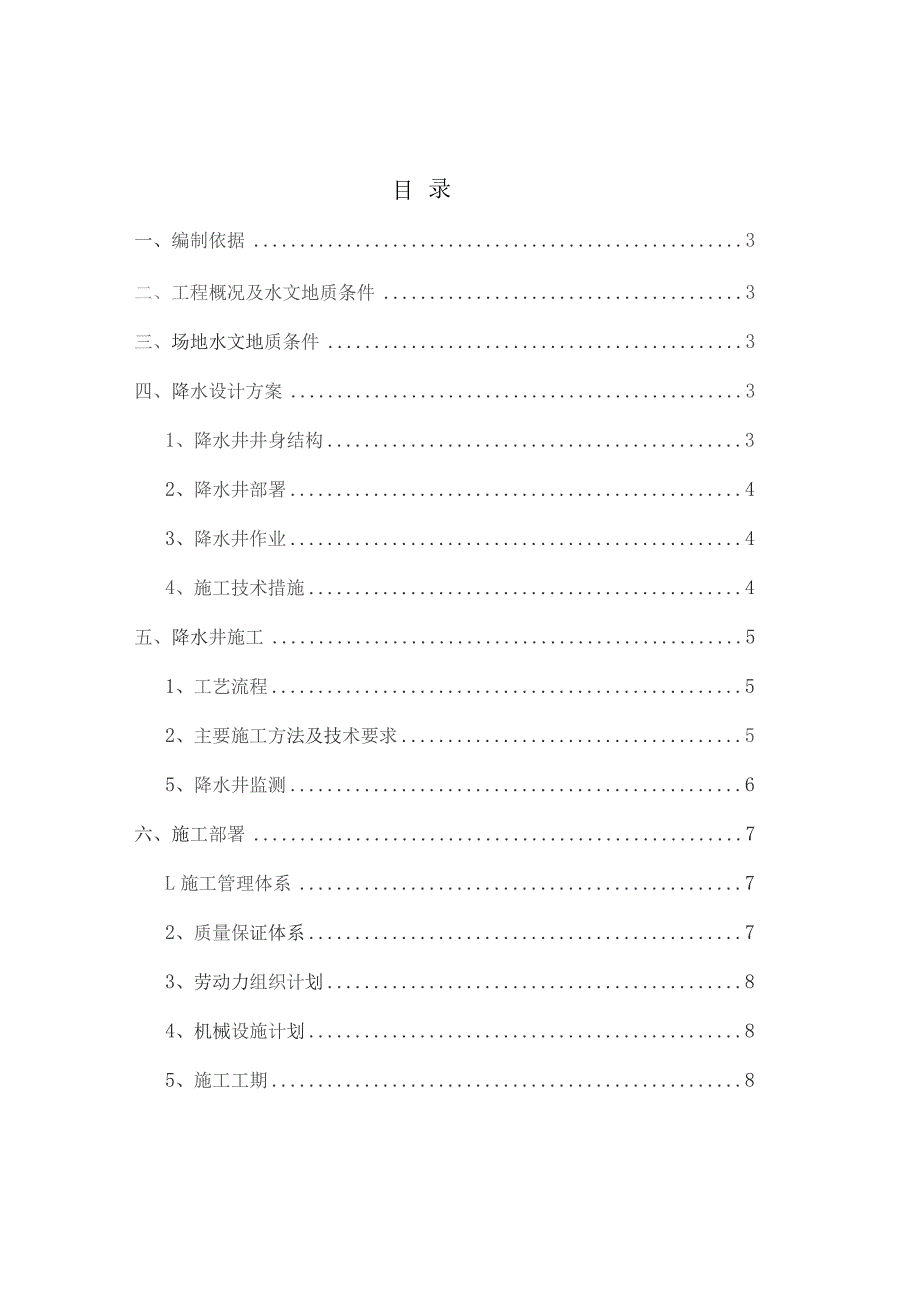

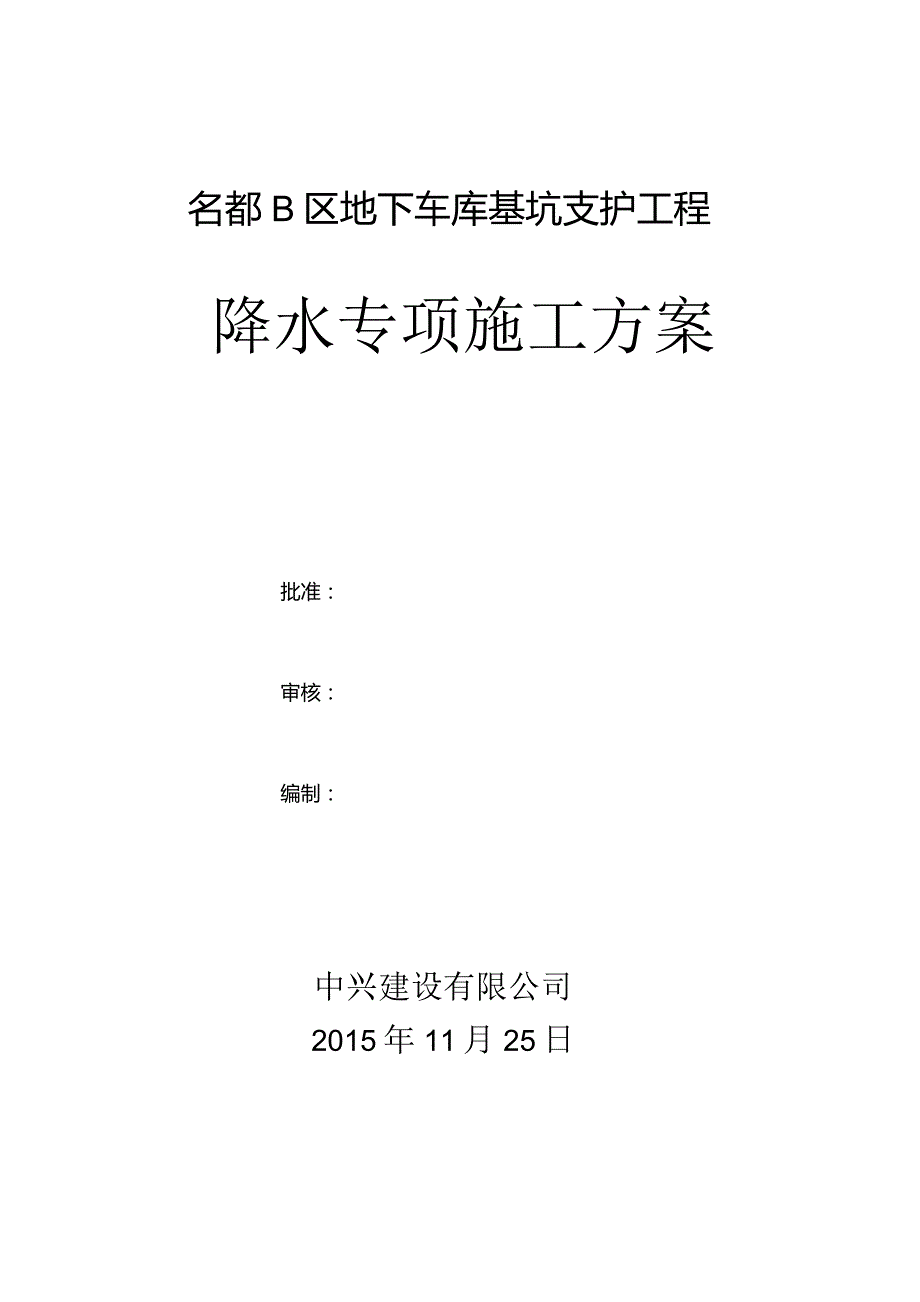

1、名都B区地下车库基坑支护工程降水专项施工方案批准：审核：编制：中兴建设有限公司2015年11月25日目录一、编制依据3二、工程概况及水文地质条件3三、场地水文地质条件3四、降水设计方案31、降水井井身结构32、降水井部署43、降水井作业44、施工技术措施4五、降水井施工51、工艺流程52、主要施工方法及技术要求55、降水井监测6六、施工部署7L施工管理体系72、质量保证体系73、劳动力组织计划84、机械设施计划85、施工工期8七、施工安全及环保措施81、降水安全、环保措施8(1)、安全措施8(2)、环保措施9基坑降水施工方案一、编制依据建筑地基基础工程施工质量验收规范(GB50202-2002
2、)；地基处置处置技术规范(DBJ-08-40-94):建筑与市政降水工程技术规范(JGJ/T111-98)；供水管井技术规范(GB50296-99)；建筑基坑支护技术规范(GJ120-99)；地基基础设计规范(DGJ08-11-1999)；基坑工程设计规范(DGJO8-61-97)基坑工程手册(2009年版)本工程淮安名都工程地质勘察报告、淮安名都施工图等。二、工程概况及水文地质条件本场地位于淮安市清浦区柯山路与勤政路交叉口西北角。本次施工的是26#、27#住宅楼及地库。本工程26#楼0.00标高即11.4米，自然地面标高平均为11.027米，挖土深度3.087米处可见地下水，挖土总深度5.7
3、7米(即垫层底)。27#楼0.00标高即11.75米，自然地面标高平均为11.32米，挖土深度3.38米处可见地下水，挖土总深度6.07米（即垫层底），本工程采用框剪结构。拟建的基坑周长约781米,面积约2.66万平方米。水文地质条件详见淮安名都工程地质勘察报告三、降水设计方案依据本场地水文地质条件及基坑开挖深度，结合本公司基坑降水经验，本基坑降水采用大口径井点降水方案。1、降水井井身结构降水井深度：12m（局部1位）降水井井径：600mm滤水管管径：300mm（波纹管）滤料：黄沙瓜子片砂降水井间距：基坑内12m,基坑外IOm井身结构见降水井施工图纸。2、降水井部署降水井的部署是保证降水效果的
4、一个重要环节。本次降水工程所用管井的降水半径到达18m,依据降水半径，基坑内侧部署26口降水井；基坑外侧的管井需要起到截水作用，防止基坑外围的地下水流进基坑，间距需要适当加密，部署为Iom,计43口降水井;总共暂定69口降水井。同时在施工中使用收集到的有关水文地质资料,抽水实验结果再作适当调整。降水井平面部署图3、降水作业本次管井降水采用功率llkw,扬程40m,管径为25mm水泵，全天24小时不间断降水作业；每4口井配置一个开关箱，每口井配置单独的三孔用电插座及漏电保护器，每口井配置单独电表用于计量。4、施工技术措施由于本基坑地下水类型为潜水和承压水,承压含水层，由于埋藏较深,对本工程基本无
5、影响。含水层进行降水具有肯定的难度，为了确保本基坑降水效果，本次降水在布井和施工中采用如下几个方面的技术措施：、加深降水井深度从水文地质资料分析，含水介质为粉土，渗透性一般，涌水量一般的特征，因此加大降水井深度，缩小间距，以增大渗流梯度，确保降水效果。、完善成井工艺、确保成井质量由于本次降水涉及到含水层属上层滞水含水层，且各含水层渗透性较大，含水层赋存层位变化较大。因此，只有完善成井工艺才干确保成井质量。在降水井施工进程中，采用多次反复、内部循环洗井法成井。、加设引排设施依据本工程水文地质条件,含水层含水介质均为粉质粘土、砂质粉土,其持水度大，均匀性差，基于上述特征，在施工中如出现坑壁、坑底渗
6、水现象，可采用加设引排设施，以确保基坑及基础施工的正常进行。五、降水井施工1、工艺流程场地平整-测量施放井点-钻机对位一一成孔-下放井管一-充填滤料一一洗井一一下放水泵一抽水。工艺流程图如下：降水井施工工艺流程图2、主要施工方法及技术要求1、成孔：采用直径60Omm正循环钻机成孔，泥浆比重Wl.05。方可投入滤料。2、井管安装：井管安放严厉按现场技术交底进行，选择透水性良好的滤管安装于含水层对应部位。3、填砾：填砾前井管必须居中，使填砾厚度均匀，滤料应从井管两侧慢慢对称填入，以防滤料中途卡塞及井管错位，填至井口1-2m米时用粘土填实。在填滤时如发生井口反砾现象，应及时停止填砾，查明原因进行处置
7、。4、洗井：洗井为关键性工艺，在滤料充填完之后，要立刻进行洗井，洗井采用井管外注清水循环法工艺，抽、停交替，直至水清砂净为止。洗井结束前测量井深，清理井底，使井底沉淀小于03-0.5m。5、下泵：下泵深度距井底1.0-2.Oni左右。6、井点保护：降水井施工完成后，降水井井管应高于自然地坪20-50cm,并加井盖予以保护，避免杂物落入井内，以免破坏。7、观察记载：应及时、精确地记载观察井水位，以次检验施工方案的正确性。必要时对方案作适当调整，以确保基坑降水效果。5、降水井监测为了掌握场地含水层水文地质条件变化，做到降水井点部署合理，到达较好的基坑降水效果，在降水进行施工及降水进程中对降水井进行
8、监测，监测内容包括如下几个方面：、在降水井施工进程中，及时采用含水层岩样，分析含水介质变化,及其水文地质条件变化，为合理布井提供依据。、在洗井进程中监测井深、地下水位变化，并实时进行实验抽水，确定各单井涌水量，为选择降水泵型据供参数。、降水工作开头后每天早、中、晚对降水井水各测一次，以便及时掌握降水效果。、地下水位到达稳定后确保每天观察一次水位，依据地下水位变化历时曲线，调整水泵投入量，到达降低能耗、保护地下水资源目的。、每二天测量一次降水井深度，掌握降水井沉砂量，以便发现失效的降水井，做到及时处置，延长降水井寿命。六、施工部署1、施工管理体系2、质量保证体系组长：项目经理。副组长：项目副经理
9、、技术负责人。组员：质量员、实验员、测量员、资料员、施工员。3、劳动力组织计划1、降水井施工20人；2、电工2人。3、其它辅助人员：15人4、管理人员：3名4、机械设施计划机械设施见下表：表、机械设施计划表序号设施名称规格单位数量降水1钻机D600台42配电箱台43空压机9ms台44铲运机柄25潜水泵台1205、施工工期本降水工程降水井成井施工20天，土方开挖前两周开头管井降水,土方开挖后降水时间依据现场实际情况和业主要求综合考虑。七、施工安全及环保措施(1)、安全措施、施工人员进入现场要戴安全帽，钻塔下严禁站人。、民工队进场要进行安全教育和交底。并签订安全协议书。、设立电工值班制度，非电工不
10、得随意接电，电工应随时检查电路情况，排除隐患。、现场严禁使用明火。、机械维修、清理应在断电后清扫，并由电工拉闸上锁，清扫完后再通知电工通电，以避免人员伤亡。、机械操作手，电气焊工、电工，应持证上岗，并严厉执行安全操作规程。(2)、环保措施、设置泥浆沉淀池，泥浆污水经沉淀后排入市政污水井。、施工场地无随地大小便，施工垃圾及时清理。、降水外排水设置泥浆池经沉淀后排入市政污水井。、钻机等强噪声设施按建委规定，控制施工时间。、增加环保意识，对在施工人员入场前进行一次环保教育。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工，禁止进入施
11、工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和
12、良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11,在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管,随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗，13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材
13、料和工具等物件不得上抛下掷15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到定人、定机制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进
14、行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制,做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤耍站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨
15、架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋，不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下24m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起
